Антенна для йота: Внешние антенны для модемов Yota

Содержание

разновидности антенн, плюсы и минусы, установка своими руками

Сегодня зона покрытия сетями третьего и четвертого поколений мобильной компании Йота занимает внушительную площадь. При этом сотовый оператор постоянно работает над увеличением количества базовых станций с целью расширения территориального охвата услугами и повышения качества связи в местах присутствия.

Факторы, которые влияют на скорость

Причинами слабого сигнала и низкой скорости являются:

  • перегруженность сети;
  • большая удаленность населенного пункта от базовой станции;
  • месторасположение модема;
  • размеры помещения и материал, использованный для изготовления стен, их высота и толщина;
  • наличие помех на пути сигнала, таких как многоэтажные дома, высоковольтные опоры, леса;
  • подключение к одному роутеру или модему нескольких девайсов.

При этом наблюдаются следующие проблемы:

  • часто теряется сигнал;
  • постоянно прыгает скорость.

Виды и преимущества

Оператор Yota гарантирует пользователям высокоскоростной 4G-интернет. Именно оказание этой услуги является генеральной миссией компании. В качестве технического обеспечения фирма предлагает абонентам 4G-модемы, роутеры и антенны мимо для Yota. Каждый вид антенн обладает характерными свойствами и имеет ряд преимуществ в процессе использования.

  • Панельная mimo (то есть содержащая два усилителя в одном корпусе) 3G/4G-антенна.
  • Наиболее популярными являются различные модели широкополосной двухполяризационной антенны Delta Station 3G/4G. Оснащена функцией автоматического перехода на 3G-сигнал в ситуации, когда отсутствует 4G. Некоторые модификации рассчитаны на работу по двум частотным диапазонам.
  • Параболическая. Такие модели дают максимальное усиление и идеальны для применения на значительных расстояниях от базы. Единственным недостатком параболических антенн является их высокая цена.
  • Круговая всенаправленная. Основное преимущество таких изделий — их мобильность. Они устанавливаются очень легко и просто, обладают магнитной базой. Мощность усиления устройство дает небольшую, потому применяют их преимущественно для того, чтобы добиться стабильности интернет-сигнала.
  • Комнатная может усиливать сигнал при подключении к принимающему устройству через USB-кабель. Антенны со встроенным модемом или роутером Yota. Такие модели можно приобрести, если устройство еще не куплено отдельно. Для усиления сигнала уже имеющихся модема или роутера они не подходят.

Антенны HiTE PRO для Yota

Антенна для Yota 4g lte обладает встроенным модемом и поддерживает прием сигнала всех сотовых операторов. Для работы необходимо вставить в девайс надлежащую SIM-карту. HiTE PRO для Yota замещает комплект оснащения для усиления радиочастотного импульса.

Подобные системы считаются максимально эффективными, поскольку модем уже встроен в антенну, нет потери сигнала на переходниках. Такая антенна для Йота модема 4g способна увеличить скорость обмена трафиком в сети интернет в 10 раз, при этом настроить можно самостоятельно, без обращения к специалисту.

Использование спутниковой тарелки

Чтобы усилить и стабилизировать интернет сигнал, можно использовать телевизионную спутниковую тарелку. Ее желательно поместить в емкость из пластика и прикрепить к конвертеру. К компьютеру устройство подсоединяется через USB-кабель. Такое решение особенно эффективно для использования в поселках и других населенных пунктах, отдаленных от вышек. Максимально хорошее усиление дает параболическая антенна с сетчатым отражателем.

Обратите внимание! Эффективность усиления может быть различной все зависит от габаритов тарелки. Для качественного соединения на дистанции до десяти километров от вышки хватит тарелки диаметром в один метр.

Как подключить внешнюю антенну к модему Yota

Внешний усилитель 4G-интернета от Yota устанавливается и настраивается несложно. Важно при этом придерживаться следующих правил:

  • направить антенну для модема сотового оператора Yota 4G Lte ниже, чем при настройке на телевизионный спутник;
  • отследить качество соединения с помощью компьютерной программы Yota;
  • необходимо закрепить антенну в направлении точки лучшего приема сигнала;
  • установить модем таким образом, чтобы USB порт был с обратного от антенны конца;
  • если сигнал постоянно прерывается, тогда конструкцию следует поднять выше.

Важно! Невозможно одновременное использование антенны для приема телесигнала и усиления интернета.

Усиление сигнала Yota своими руками

Направленные на усиление сигнала LTE от Yota внешние антенны для модема имеют довольно высокую стоимость, и не каждому по карману приобретение такого девайса. Поэтому антенна для Yota может быть изготовлена своими руками. Прежде всего, нужно определить расположение ближайшей базовой станции, а также наличие или отсутствие на пути объектов, способных стать препятствием для прохождения сигнала.

Интенсивная загрузка в черте населенного пункта снижает КПД инсталлированной антенны в несколько раз. Усиление сигнала на расстоянии в густонаселенном районе крупного города может быть сравнимым с эффектом, наблюдаемым на отдалении в десяток километров от вышки для небольшой деревни.

Необходимый материал и инструмент

Чтобы сконструировать усилитель сигнала для LTE-интернета, понадобится следующий набор инструментов:

  • паяльник;
  • набор отверток;
  • нож;
  • клей-пистолет;
  • плоскогубцы;
  • круглогубцы.

Что же касается необходимых материалов, то изготавливается усилитель из подручных средств. Нужны будут:

  • кастрюля;
  • алюминиевая банка;
  • антенный кабель;
  • картон, фольга;
  • медная проволока;
  • пластиковая трубка;
  • пакет.

Важно! Если это выносная конструкция, которая крепиться на улице, то необходимо позаботиться о ее защите от неблагоприятных погодных воздействий.

Антенна для Еты с применением банки из алюминия

Усилитель сигнала для Yota 4G можно очень просто изготовить из алюминиевой банки. Правда, он будет совершенно бесполезным в условиях чересчур слабого сигнала, но для стабилизации устойчивости соединения — отличный вариант. Такая самодельная внутренняя антенна для Yota 4G не подходит для установки вне помещения. Чтобы сделать такую конструкцию, надо в боковой части банки из-под напитков вырезать отверстие по размеру модема. Расстояние от центра выемки до дна сосуда составляет 38-40 мм.

 Точную цифру можно рассчитать с помощью специального калькулятора, который легко находится в поисковике. Модем просовывается в отверстие и крепится с помощью клея-пистолета.

Прием сигнала с передающего центра на усилитель должна осуществляться с минимальным количеством помех. При его настройке необходимо менять глубину размещения устройства в банке и поворачивать импровизированную антенну в сторону вышки, чтобы добиться оптимального результата. Проконтролировать результаты можно, выполнив замеры скорости и пинга на официальном сайте Йоты или специальных ресурсах вроде speedtest.net. К компьютеру либо роутеру конструкция подключается с помощью удлинителя USB-кабеля.

Псевдосателлит

Конструкция псевдосателлита очень напоминает баночную конструкцию, но ее преимущество — в большей площади отражающей поверхности, кроме того, используется она и как внутренняя, и как уличная. Лучшая альтернатива — это картонная коробка, нержавеющая кастрюля, алюминиевая миска или решетка из металла.

Усилитель сигнала для 4G модема Yota монтируется при помощи винтов, которые вставлены в просверленные отверстия. Размещается модем перпендикулярно земле, а также параллельно боковым частям рефлектора. Если конструкция крепится на улице, то модем следует защитить полиэтиленом или пластиковой трубкой. Правильно направленный псевдосателлит — заметно усиливает связь 4G.

Антенна Харченко

Надежна, при этом очень проста в изготовлении, антенна Харченко. По сути — это толстая медная проволока, изогнутая восьмеркой. Размещается такая заготовка поверх отражателя с металлизированной поверхностью. Очень важно при изготовлении четко выдержать размеры восьмерки и установить частоту вещания, чтобы сократить возможные помехи до минимума. Подключается кабель к модему через разъем. Если такой прибор отсутствует, тогда необходимо разобрать модем, а потом припаять кабель к плате.

Использования отражателя

Для усиления сигнала можно использовать специальные устройства — отражатели. Для подключения таких приспособлений необходимо: встроить в USB-разъем модем, который не рассчитан на подключение внешней антенны; подключить USB-кабель к ноутбуку или компьютеру. Принцип работы отражателя заключается в том, что модем, установленный в фокусе устройства, принимает отраженные сигналы. Эффект усиления будет очень значителен, но все же сигнал стабилизируется, а потом станет немного мощнее.

Разобрать модем Yota и припаять кабели от внешней антенны к разъемам на плате

На модемах Yota имеются специальные технологические разъемы. Если устройство разобрать и припаять внешнюю антенну к плате модема, то такое решение даст значительное усиление сигнала.

Однако такой способ усиления имеет и ряд недостатков: высокая вероятность физического повреждения модема; требует приобретения кабеля и переходников; наблюдаются значительные потери сигнала на промежуточных элементах (провода, соединители, разъемы). Такая идея усиления сигнала является рабочей, но при этом она довольно рискованна. Кроме этого требует хороших навыков пайки. Если нет желания заниматься разборкой модема и подключать пигтейлы, можно приобрести готовые устройства, работающие от коробки. Провайдер предлагает модели для городских условий, к примеру, YotaStation M14. На даче лучше установить YotaGrid 24.

4G антенна для модема от YOTA — это очень хорошее техническое решение проблемы слабого сигнала. Заводская или самодельная она сделает интернет более быстрым и удобным даже на максимальном отдалении от вышки ЛТЕ (базовой станции).

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

WT 2612 PN YOTA 4G LTE панельная антенна



WT-2612PN YOTA 4G LTE — это всепогодная панельная секторная малогабаритная антенна для диапазона 2500. ..2700 МГц (YOTA и 4G LTE) с усилением 12 дБи, выполненная в корпусе из пластика, устойчивого к УФ-излучению.

Антенна имеет разъем N-типа мама для подключения к активному оборудованию YOTA.

Антенна WT 2612 PN идеально подходится для усиления сигнала YOTA.

параметрзначение
диапазон частот2500 – 2700 МГц
усиление12 дБи
угол ДН в вертикальной плоскости45 градусов
угол ДН в горизонтальной плоскости30 градусов
поляризациялинейная; вертикальная/горизонтальная
волновое сопротивление50 Ом
разъемN-типа мама
температурный режим-30 … +60 градусов
габариты160 х 135 х 27 мм
масса400 г

Сайт www.GSMport.ru носит исключительно информационный характер и никакая информация, опубликованная на нём ни при каких условиях не является публичной офертой, определяемой положениями пункта 2 статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о реализуемых товарах, работах и услугах и их цене необходимо обращаться к менеджерам ООО «СЕТЕВЫЕ СИСТЕМЫ».

Copyright 2005-2015

При использовании материалов в сети Интернет гиперссылка на www.GSMport.ru обязательна

Мы продаем оборудование — GSM репитеры PicoCell и материалы для систем усиления сотовой связи. Производим монтажные работы и гарантийное обслуживание, постгарантийное обслуживание (цена договорная). Мы поможем ВАМ оперативно купить усилитель сигнала сотовой связи и решить любой вопрос по улучшению сигнала связи на любом объекте — дача, квартира и т.д.

Как усилить сигнал мобильного оператора на примере Yota

Находясь какое то время в горной местности и столкнувшись с слабым сигналом мобильных операторов решил немного поэкспериментировать с антеннами. Как то давным-давно, еще во времена Wimax, оператор Yota предоставил мне на тесты свой уличный модем с направленной антенной Yota Street. Времена Wimax давно прошли, а модем этот валялся без дела, его то я и решил использовать в своих экспериментах. Частоты у Wimax и LTE одинаковые, а значить антенна вполне подойдет и для LTE. Первым делом я выкинул все модемные внутренности, они нам больше не нужны и оставил только антенную часть. Так как разъемы там несколько специфические я не стал заморачиваться с переходниками, а припаял к антенне кабеля с SMA разъемами.


Почему SMA? Да просто такие разъемы используются в большинстве LTE роутеров и можно будет без проблем подключить эту антенну ко всем известным девайсам. Мной были куплены кабельные сборки SMA с кабелем RG58 на алиэкспрессе и напаяны к антенной части Yota Street. 2 куска кабеля по 1м. с разъемами стоят около 500р.

Что бы использовать данную конструкцию с USB модемами, были докуплены переходники SMA-CRC9, теперь без проблем мы можем подключить к нашей антенне модем Huawei e3372. Это еще около 300р.

В нашем случае я использую немного модифицированный модем МТС (Huawei e3372) с симкартой Yota- тариф для телефонов.
Для начала давайте посмотрим как было без антенны, просто модем в роутере на чердаке.

Всего 2 деления, причем внизу вобще ничего не ловило.

Уровни сигнала 11\-105, это мягко говоря на троечку. Ну давайте поставим антенну и посмотрим что измениться.

Антенна поставлена и первым делом я решил затестить ее на LTE роутере Zyxel Keneetic LTE, который так же висит на крыше. Вот такие параметры этот роутер дает без подключения внешней антенны.

Всего 5\-120, с подключенной антенной уровень сигнала значительно повышается и составляет уже 20\-99.

13дб прироста дает антенна, что вполне неплохо, но наша цель все таки подключить к этой антенне USB модем с симкой Yota, что я успешно и делаю. Помните без антенны модем давал всего два деления? С подключенной антенной стало вот так:

Смотрим параметры сигнала. С 11\-105 сигнал вырос до 20\-95, что я считаю довольно неплохим результатом.

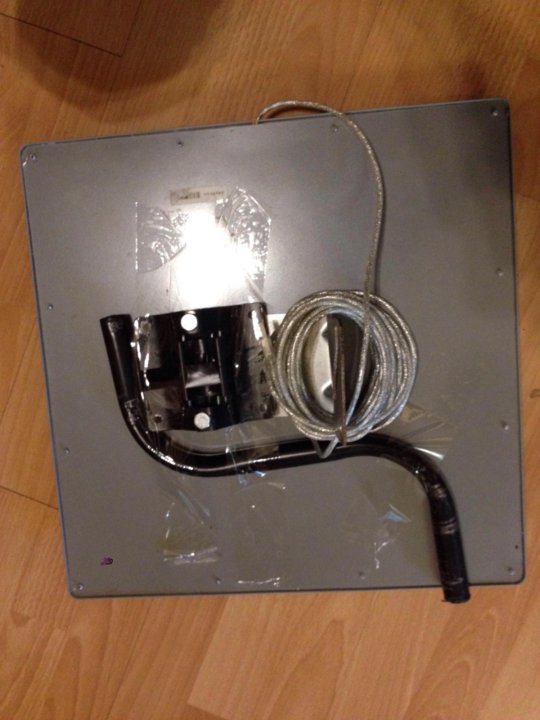

Вот таким вот образом с помощью старой антенны от Yota Street мне удалось увеличить уровень сигнала. Давайте посмотрим что у нас со скоростью. Скорость увеличилась до 30-50 мегабит. Без антенны было всего 10-20.

На этом все, вот так вот из старого Yota Streetа мне удалось собрать антенну для LTE модема и на порядок увеличить уровень сигнала. Напоследок еще небольшое видео процесса:
