Диаметры труб для отопления и водопровода

Большинству из нас хотя бы раз в жизни придется столкнуться с заменой трубопроводов отопления, подачи горячей и холодной воды, канализации. Независимо от того, занимаетесь вы самостоятельной заменой, или нанимаете мастера, знать, как и в чем измеряются водопроводные трубы, будет очень полезно. Вы данном вопросе многим людям иногда видится совершенная неразбериха.

Во времена СССР диаметры всех труб обозначались и рассчитывались в миллиметрах, в метрической системе. Но потом на рынок хлынул поток импортной продукции и потребители стали массово менять трубопроводы, началась сильная путаница. Миллионы тонн и изделий ввозится в страну ежегодно.

Десятки тысяч магазинов продают европейскую продукцию, которая маркируется непривычным для нас способом. В Европе, практически во всех странах принята метрическая система. Но как раз для труб газовых и водопроводов используется дюймовая (имперская) система мер.

Так сложилось исторически.

Что такое трубы ½ и ¾ или что самое главное нужно запомнить

Приступая к ремонту и замене трубопровода, подбирая трубы, нужно запомнить главные особенности. ½ и ¾ это самые распространенные диаметры металлических труб, которые применяются в быту, например, для подключения радиаторов. Но дюймовые размеры и обозначения диаметров труб очень сильно отличаются от метрических размеров.

Когда мы слышим, что, например, радиаторы Рифар имеют подключение ½ дюйма, это означает, что внутренний диаметр трубы или внешний диаметр штуцера переходного фитинга на пластик, через который будет поступать теплоноситель, равен 15 миллиметрам, а не 12,5. Мы все ходили в школу и помним, что один дюйм в английской системе мер равен 2,54 сантиметрам или 25,4 миллиметрам. Но ¾ дюйма в этом случае — труба диаметром 20 миллиметров. Эти цифры нужно запомнить и смириться с этим — в сантехнике и теплотехнике считают именно так, и калькуляторы работников этой сферы, а также продавцов магазинов, ни в чем их не убеждают.

Соотношение дюймовых и метрических труб

Как понять какой размер трубы у покупателя? Это вопрос далеко не праздный, и с ним часто сталкиваются мастера-сантехники и продавцы магазинов сантехнического оборудования. Что нужно знать о соотношении диаметров дюймовых труб с привычной нам метрической системой? Просто пользуйтесь этим списком, перепишите его куда-нибудь.

  • 2 дюйма = 50 миллиметров.
  • 1 ½ дюйма = 40.
  • 1 ¼ дюйма = 32.
  • 1 дюйм = 25.
  • ¾ дюйма = 20.
  • ½ дюйма = 15.
  • 3/8 дюйма = 12
  • ¼ дюйма = 8.

Пластиковые трубы, то есть полипропиленовые, ПВХ или из трубки из полиэтилена всегда считаются иначе, по внешнему диаметру. Это тоже важный нюанс, который нужно запомнить. Внутренний проход соотносится с соответствующими внешними диаметрами труб таким образом:

  • 20 миллиметровая пластиковая труба имеет дюймовый диаметр ½;
  • 25 миллиметров — ¾ дюйма;
  • 32 миллиметров — имеет внутренний диаметр 1 дюйм;
  • 40 миллиметров — 1 ¼ дюйма;
  • 50 миллиметров — 1 ½ дюйма.

Соответственно размечаются фитинги для перехода с пластиковой трубы на металлическую, например, муфта для пластиковой трубы 20 миллиметров на стальную ½” будет обозначена как 20-½.

Как определить внутренний диаметр трубы, измерив внешний?

У каждой трубы есть 2 диаметра, внутренний и внешний. Часто бывает так, что нужно определить внутренний диаметр металлический трубы, зная внешний, например, для замены обвязки отопления, покупки фитинга и т.д. Для этого вы можете пользоваться этими данными (+- 1 миллиметр при измерении допускается).

  • 13 миллиметров соответствует внутреннему диаметру в дюймах — ¼’’.
  • 17 мм — 3/8’’.
  • 20 мм — ½’’.
  • 26 мм — ¾’’.
  • 33 мм — 1’’.
  • 42 мм — 1 ¼’’.
  • 48 мм — 1 ½’’.
  • 60 мм — 2’’.

Обратите внимание! Все вышесказанное относится к практике замене сантехнической обвязки и отопления в бытовых условиях. Статья предназначена для простых потребителей, которые хотят поменять радиаторы или трубопровод. При разработке проектов теплоснабжения специалистами и инженерных расчетах используются другие подходы и данные.

Таблица соответствия Ду, DN, резьб и диаметров стальных, полимерных труб по ГОСТ / DIN / EN

Условный диаметр
Ду, DN
Диаметр в дюймах,
в т.ч. диаметр
резьбы G»
Наружный диаметр трубы D, мм
DIN / ENВГПЭС, БШПолимерная
10 3/8″ 17,2 17 16 16
15 1/2″ 21,3 21,3 20 20
20 3/4″ 26,9 26,8 26 25
25 1″ 33,7 33,5 32 32
32 1 1/4″ 42,4 42,3 42 40
40 1 1/2″ 48,3 48 45 50
50 2″ 60,3 60 57 63
65 2 1/2″ 76,1 75,5 76 75
80 3″ 88,9 88,5 89 90
90 3 1/2″ 101,6 101,3 102 110
100 4″ 114,3 114 108 125
125 5″ 139,7 140 133 140
150 6″ 168,3 165 159 160
160 6 1/2″ 177,8 180 180
200 8″ 219,1 219 225
225 9″ 244,5 245 250
250 10″ 273 273 280
300 12″ 323,9 325 315
400 16″ 406,4 426 400
500 20″ 508 530 500
600 24″ 609,6 630 630
800 32″ 812,8 820 800
1000 40″ 1016 1020 1000
1200 48″ 1219,2 1220 1200



Где:

  • DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.
  • ВГП — трубы стальные водогазопроводные ГОСТ 3262-75.
  • ЭС — трубы стальные электросварные по ГОСТ 10704-91.
  • БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.
  • Полимерная — трубы ПЭ, ПП, ПВХ.
  • Диаметр условного прохода (DN, Ду) — условная величина внутреннего диаметра труб в миллиметрах или округленно в дюймах. Это основная размерная характеристика водогазопроводных и оцинкованных труб, соединительных частей к ним, фитингов и запорной арматуры. Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100 или Ду 100.
  • Диаметр наружный (Дн) — измеряется в миллиметрах и регламентируется действующими ГОСТами.
  • Диаметр внутренний (Дв) — измеряется в миллиметрах, или вычисляется по формуле: Дв = Дн — 2хS. Где: S — толщина стенки в миллиметрах. Внутренний диаметр труб (Дв) обычно не равен диаметру условного прохода (Ду). Например, у труб с наружным диаметром 159 мм при толщине стенки 8 мм истинный внутренний диаметр составляет 143 мм, а при толщине стенки 5 мм — 149 мм, однако в обоих случаях условный проход принимается равным 150.

Обычно, размеры черных и оцинкованных водогазопроводных труб обозначают по внутренним диаметрам, а остальных типов — по наружным.

Металлобаза «Аксвил» реализует оптом и в розницу, со склада в Минске, широкий сортамент металлических труб: оцинкованные, водогазопроводные, электросварные, профильные, бесшовные, восстановленные, бывшие в употреблении по очень выгодным ценам!

Смотрите также: Теоретический вес металлических труб.

Диаметры труб — Добродушный Сантехник

Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас имеется в системе и что сказать продавцу при покупке?

Для того чтобы сэкономить ваше время, посмотрите вот этот ролик:


Часы:
Как ПВХ Трубы и фитинги подходят друг к другу (1 мин)

Пластиковые трубы и фитинги можно разделить на две основные категории: британские (размеры в дюймах) и метрические:

Имперский

Эти трубы и фитинги из ПВХ обычно можно найти в Северной Америке и Великобритании.Они используют измерение, обозначенное в дюймах, который основан на «приблизительном диаметре отверстия» (также называемом «номинальном диаметре») трубы из ПВХ. Например, 2-дюймовая труба из ПВХ будет иметь «номинальный диаметр» 2 дюйма, но, скорее всего, ничего на ней не будет. система пластиковых трубопроводов имеет размер ровно 2 дюйма!

Наружный диаметр пластиковой трубы из ПВХ — это 100%. последовательный и тот, который контролируется по его длине в процессе изготовления. В процессе экструзионного производства трубы из ПВХ мягкая пластиковая труба проходит через охлаждающую ванну с регулируемой температурой. Поскольку пластик сжимается при охлаждении, только одно измерение трубы из ПВХ, внутренний или внешний, можно точно контролировать. Предусмотрена возможность контроля наружного диаметра трубы, чтобы при установке трубы из ПВХ в фитинг из ПВХ труба всегда будет хорошо подходить. Толщина стенки трубы ПВХ меняется с номинальным давлением (он толще для трубы высокого давления и тоньше для трубы низкого давления), но наружный диаметр должны всегда измеряться одинаково, чтобы труба и фитинги правильно соединялись друг с другом.

Это поставило инженеров-проектировщиков труб из ПВХ перед проблемой. Они привыкли делать расчеты на основе потока. на внутреннем диаметре трубы, так как от этого зависят характеристики расхода и потери напора. Труба ПВХ, однако, была изготовлены с фиксированным наружным диаметром. Чтобы найти решение, они установили ряд стандартов, которые обеспечили что если бы инженер по трубопроводам выполнял свои расчеты, 2-дюймовая труба имела бы диаметр отверстия примерно 2 дюйма, что облегчит его расчеты. Это означало, что внешний диаметр 2-дюймовой трубы должен быть довольно немного больше, так как нужно было убедиться, что даже при самом высоком номинальном давлении трубы (с самой толстой стенкой) внутренний диаметр по-прежнему был в районе 2 дюймов. На самом деле, если взять в качестве примера нашу 2-дюймовую трубу из ПВХ, все стандартные 2-дюймовая труба из ПВХ имеет внутренний диаметр более 2 дюймов, что означает, что все расчеты расхода ошибочны. безопасности. Исключение составляют трубы с очень толстыми стенками, такие как трубы из ПВХ сортамента 120, которые предназначены для очень применения с высоким давлением и, в частности, нарезание резьбы.

В результате стандартный наружный диаметр 2-дюймовой трубы из ПВХ оказался равным 60,3 мм, что составляет 2,37 дюйма. Довольно запутанно, это означало, что 1 1/2-дюймовая труба из ПВХ, как и все дюймовые трубы, также имеет больший стандартный внешний диаметр, чем 1 1/2 дюйма, и это измерение оказалось равным 48,3 мм (или 1,9 дюйма), что почти равно 2 дюймам!

Имперские размеры труб из ПВХ

Наша стандартная дюймовая труба из ПВХ с размерами от 1/2 до 4 дюймов поставляется отрезками по 5 м с гладкими концами. Другие размеры поставляются в Длина 6 м, также с гладкими концами.Труба из ПВХ класса 7 поставляется отрезками по 3 м. В таблице ниже показаны различные стены толщины и внутренних отверстий.

Труба из ПВХ класса C, 9 бар Труба из ПВХ класса E, 15 бар Труба из ПВХ класса 7 для нарезания резьбы
Размер трубы Внешний диаметр (мм) Внутренний диаметр (мм) Толщина стенки (мм) Внутренний диаметр (мм) Толщина стенки (мм) Внутренний диаметр (мм) Толщина стенки (мм)
1/2 дюйма 21.4 18 1,7 13,4 4
3/4 дюйма 26,7 22,9 1,9 14,1 4,2
1 дюйм 33,4 29 2,2 23,8 4,8
1 1/4 дюйма 42,2 37,8 2. 2 35,8 3,2 31,8 5,2
1 1/2 дюйма 48,3 43,3 2,5 40,9 3,7 37,3 5,5
2 дюйма 60,3 55,3 2,5 51,3 4,5 48,5 5,9
2 1/2 дюйма 75,2 69,4 2.9 64 5,6
3 дюйма 88,9 81,9 3,5 75,9 6,5
4 дюйма 114,3 105,3 4,5 97,7 8,3
6 дюймов 168,3 153,3 7,5 144.1 12,1
8 дюймов 219,1 201,5 8,8 190,9 14,1

Метрическая

Система метрических труб и фитингов из ПВХ была разработана намного позже, чем метрическая система труб и фитингов из ПВХ. (над). Он также был разработан, как некоторые сказали бы, с большим смыслом. Как императорская труба и фитинги, контролируемый диаметр трубы ПВХ при изготовлении по-прежнему является наружным диаметром, а так остается постоянны для различных значений давления.Однако, в отличие от дюймовых размеров труб из ПВХ, внешняя диаметр трубы — заявленный диаметр трубы. Таким образом, 63-мм труба из ПВХ всегда будет иметь длину 63 мм. внешний диаметр трубы из ПВХ 32 мм будет иметь наружный диаметр 32 мм и т. д. и т. д.

Диаметр диаметра трубы из ПВХ в миллиметрах зависит от номинального давления. Более высокое номинальное давление означает более толстую трубу стенка и поэтому меньший внутренний диаметр.

Как упоминалось выше, подобрать правильный размер трубы из ПВХ иногда бывает непросто.Чтобы избежать путаницы, вы ВСЕГДА измеряйте ПВХ-трубу в миллиметрах, а не в дюймах.

Если вы не уверены, какой размер трубы вам подходит, всегда лучше позвонить нам, и мы помочь вам найти лучшее решение для вашего приложения.

Размеры метрических труб из ПВХ

Наша метрическая труба из ПВХ поставляется отрезками по 5 м с раструбом на конце. Исключение составляет 16 мм. трубы с гладкими концами длиной 5 м и размером 225 мм и более, которые также имеют гладкие концы, но имеют длину 6 м.

Труба ПВХ 10 бар Труба ПВХ 16 бар
Размер трубы Внешний диаметр (мм) Внутренний диаметр (мм) Толщина стенки (мм) Внутренний диаметр (мм) Толщина стенки (мм)
16 мм 16 13,0 1,5
20 мм 20 18,0 1.0 17 1,5
25 мм 25 22,5 1,25 21,2 1,9
32 мм 32 28,4 1,8 27,2 2,4
40 мм 40 36,2 1,9 34 3,0
50 мм 50 45,2 2,4 42. 6 3,7
63 мм 63 58,2 2,4 53,6 4,7
75 мм 75 69,2 2,9 63,8 5,6
90 мм 90 83 3,5 76,6 6,7
110 мм 110 101,6 4,2 96,8 6.6
125 мм 125 115,4 4,8 110,2 7,4
140 мм 140 129,2 5,4 123,4 8,3
160 мм 160 147,6 6,2 141 9,5
200 мм 200 184,6 7,7 176,2 11.9
225 мм 225 207,8 8,6 198,2 13,4
250 мм 250 230,8 9,6 220,4 14,8
315 ​​мм 315 ​​ 290,8 12,1 277,6 18,7

Таблица снижения номинальных характеристик труб из ПВХ

Номинальное давление трубы из ПВХ снижается с повышением температуры. Умножьте номинальное давление ПВХ трубы с помощью ‘De-Rating Multiple’, чтобы получить фактическое номинальное давление при этой рабочей температуре. Например, труба с давлением 9 бар, работающая при температуре 30°C, будет иметь давление 9 x 0,8 = 7,2 бар.

Температура Множественное снижение номинальных характеристик
≤20°C 1,00
30°С 0,80
40°С 0,58
50°С 0,39
60° 0.22
≥60°C Не рекомендуется

Часы:
Давление Множественное снижение номинальных характеристик (2 мин.)

Расстояние между хомутами для труб из ПВХ

Эти расстояния между трубными хомутами даны при условии, что по трубе из ПВХ проходит вода при температуре 20°C. и 40°С. Для более легких нагрузок расстояние может быть увеличено, а для более тяжелых нагрузок хомуты могут быть сдвинуты. расположены ближе друг к другу. Обязательно обеспечьте дополнительную поддержку по обе стороны от локтей, сгибов и секций. труб из ПВХ с тяжелыми предметами, такими как клапаны, наборы фланцев и т. д.При 60°C необходима непрерывная поддержка.

Размер трубы Расстояние (м) при 20°C Расстояние (м) при 40°C
⅜» / 16 мм 0,7 0,6
½ дюйма / 20 мм 0,8 0,7
¾» / 25 мм 0,9 0,7
1 дюйм / 32 мм 1,0 0,8
1 ¼ дюйма / 40 мм 1.1 0,9
1 ½ дюйма / 50 мм 1,2 1,0
2 дюйма / 63 мм 1,3 1,1
2 ½ дюйма / 75 мм 1,4 1,2
3 дюйма / 90 мм 1,6 1,3
4 дюйма / 110 мм 1,8 1,5
— / 125 мм 1,9 1,6
5 дюймов / 140 мм 2. 1 1,7
6 дюймов / 160 мм 2,2 1,8
8 дюймов / 200 мм 2,5 2,0
— / 225 мм 2,6 2.1
10 дюймов / 250 мм 2,8 2,3
12 дюймов / 315 мм 3,0 2,5

Часы:
Как близко Вместе Должны ли быть ваши зажимы для труб? (4 мин.)

Таблица химической совместимости

Рейтинги даны с точки зрения пригодности труб из ПВХ для переноса определенного химического вещества.Для некоторых химических веществ нет имеются надежные данные, поэтому данные не приводятся.

Обратите внимание на следующее:

  • Воздействие любого химического вещества на системы труб из ПВХ может зависеть от таких факторов, как температура, давление, концентрации и абразивности. Материалы должны быть испытаны в реальных условиях, чтобы определить пригодность для конкретного применения.
  • Эта информация была предоставлена ​​компании Plastic Pipe Shop Ltd ее поставщиками и другими авторитетными источники.Информация должна использоваться только в качестве руководства.
  • Рейтинги для каждого химического вещества основаны на периоде 48-часового воздействия на трубу из ПВХ.
  • Plastic Pipe Shop Ltd не гарантирует (прямо или косвенно) точность этой информации. или полный. ООО «Дальнейший магазин пластиковых труб» не дает никаких рекомендаций посредством этой информации. что любой материал подходит для любых целей.
Химическое название Уровень сопротивления
Ацетальдегид Не подходит
Ацетамид Не подходит
Ацетатный растворитель Не подходит
Уксусная кислота Не подходит
уксусная кислота 20% Не подходит
уксусная кислота 80% Бедный
Уксусная кислота ледяная Не подходит
Уксусный ангидрид Не подходит
Ацетон Не подходит
Ацетилбромид Не подходит
Ацетилхлорид (сухой) Бедный
Ацетилен Отлично до 22°C
Акрилонитрил Годен до 22°C
Адипиновая кислота Отлично до 48°C
Спирты: амиловые Отлично до 48°C
Спирты: Бензил Не подходит
Спирты: бутил Отлично до 48°C
Спирты: диацетон Годен до 22°C
Спирты: Этиловые Бедный
Спирты: гексил Отлично до 48°C
Спирты:изобутиловый Отлично до 22°C
Спирты: изопропиловый Отлично до 22°C
Спирты: метиловый Отлично до 22°C
Спирты: октил Нет данных
Спирты: пропил Отлично до 22°C
Хлорид алюминия Отлично до 48°C
хлорид алюминия 20% Отлично до 22°C
Фторид алюминия Отлично до 48°C
Гидроксид алюминия Отлично до 48°C
Нитрат алюминия Годен до 48°C
алюминия сульфат калия 10% Отлично до 48°C
алюминий сульфат калия 100% Отлично до 48°C
Сульфат алюминия Отлично до 48°C
Квасцы Нет данных
Амины Не подходит
Аммиак 10% Годен до 22°C
Аммиачная селитра Хорошо
Аммиак безводный Отлично до 48°C
Аммиак жидкий Отлично до 22°C
Ацетат аммония Отлично
Бифторид аммония Отлично до 48°C
Карбонат аммония Отлично до 48°C
Казеинат аммония Нет данных
Хлорид аммония Отлично до 48°C
Гидроксид аммония Отлично
Нитрат аммония Отлично до 48°C
Оксалат аммония Отлично
Персульфат аммония Отлично до 48°C
Фосфат аммония двухосновный Отлично до 48°C
Фосфат аммония одноосновный Отлично
Фосфат аммония трехосновный Отлично
Сульфат аммония Отлично до 48°C
Сульфит аммония Отлично до 48°C
Тиосульфат аммония Нет данных
Амилацетат Не подходит
Амиловый спирт Отлично до 48°C
Амилхлорид Не подходит
Анилин Плохо до 22°C (не подходит выше)
Анилина гидрохлорид Годен до 48°C
Антифриз Отлично
Трихлорид сурьмы Отлично до 48°C
Царственная водка (80% HCl, 20% HNO3) Плохо до 22°C (не подходит выше)
Арохлор 1248 Нет данных
Ароматические углеводороды Не подходит
Мышьяковая кислота Отлично до 22°C
Соли мышьяка Отлично
Асфальт Отлично до 48°C
Карбонат бария Отлично до 48°C
Бария хлорид Отлично до 22°C
Цианид бария Не подходит
Гидроксид бария Отлично до 48°C
Нитрат бария Отлично
Сульфат бария Годен до 22°C
Сульфид бария Отлично до 48°C
Пиво Отлично до 48°C
Свекольный сахар жидкий Отлично до 48°C
Бензальдегид Не подходит
Бензол Плохо до 22°C (не подходит выше)
Бензолсульфокислота Отлично
Бензойная кислота Отлично
Бензол Нет данных
Бензонитрил Нет данных
Бензилхлорид Нет данных
Отбеливающие растворы Отлично до 22°C
Бура (борат натрия) Отлично до 22°C
Борная кислота Отлично до 48°C
Пивоваренный отстой Нет данных
Бром Плохо до 22°C (не подходит выше)
Бутадиен Плохо до 22°C (не подходит выше)
Бутан Плохо до 22°C (не подходит выше)
Бутанол (бутиловый спирт) Плохо до 22°C (не подходит выше)
Масло сливочное Нет данных
Пахта Отлично до 22°C
Бутиламин Не подходит
Бутиловый эфир Отлично до 48°C
Бутилфталат Нет данных
Бутилацетат Не подходит
Бутилен Отлично до 22°C
Масляная кислота Годен до 22°C
Бисульфат кальция Нет данных
Бисульфид кальция Отлично до 48°C
Бисульфит кальция Хорошо
Карбонат кальция Отлично до 48°C
Хлорат кальция Годен до 48°C
Хлорид кальция Бедный
Гидроксид кальция Хорошо
Гипохлорит кальция Годен до 22°C
Нитрат кальция Отлично до 48°C
Оксид кальция Хорошо
Сульфат кальция Годен до 48°C
Калгон Нет данных
Тростниковый сок Отлично до 22°C
Карболовая кислота (фенол) Не подходит
Сероуглерод Не подходит
Двуокись углерода (сухая) Отлично до 48°C
Двуокись углерода (влажная) Отлично до 22°C
Сероуглерод Не подходит
Угарный газ Отлично до 48°C
Четырёххлористый углерод Не подходит
Четырёххлористый углерод (сухой) Нет данных
Четыреххлористый углерод (влажный) Нет данных
Газированная вода Отлично
Угольная кислота Отлично до 48°C
Кетчуп Отлично
Хлорная кислота Отлично до 48°C
Хлорированный клей Нет данных
Хлор (сухой) Не подходит
Хлорная вода Отлично до 48°C
Хлор безводный жидкий Не подходит
Хлоруксусная кислота Годен до 22°C
Хлорбензол (моно) Не подходит
Хлорбромметан Не подходит
Хлороформ Не подходит
Хлорсульфокислота Не подходит
Шоколадный сироп Нет данных
хромовая кислота 10% Отлично до 48°C
Хромовая кислота 30% Отлично до 22°C
хромовой кислоты 5% Отлично до 48°C
Хромовая кислота 50% Не подходит
Соли хрома Отлично
Сидр Отлично
Лимонная кислота Годен до 48°C
Лимонные масла Нет данных
Клорокс (отбеливатель) Отлично
Кофе Нет данных
Хлорид меди Отлично до 22°C
Цианид меди Отлично до 48°C
Фтороборат меди Отлично
Нитрат меди Отлично до 48°C
медный купорос > 5% Отлично до 48°C
Сульфат меди 5% Отлично до 48°C
Кремовый Нет данных
Крезолы Не подходит
Крезиловая кислота Не подходит
Медная кислота Отлично до 48°C
Циановая кислота Нет данных
Циклогексан Не подходит
Циклогексанон Не подходит
Моющие средства Отлично
Диацетоновый спирт Не подходит
Дихлорбензол Не подходит
Дихлорэтан Не подходит
Дизельное топливо Отлично до 22°C
Диэтиловый эфир Не подходит
Диэтиламин Не подходит
Диэтиленгликоль Плохо до 22°C (не подходит выше)
Диметиланилин Не подходит
Диметилформамид Не подходит
Дифенил Нет данных
Дифенилоксид Не подходит
Красители Хорошо
Английская соль (сульфат магния) Отлично до 22°C
Этан Отлично до 22°C
Этанол Бедный
Этаноламин Не подходит
Эфир Не подходит
Этилацетат Не подходит
Этилбензоат Не подходит
Этилхлорид Не подходит
Этиловый эфир Не подходит
Этилсульфат Нет данных
Этиленбромид Не подходит
Этиленхлорид Не подходит
Этиленхлоргидрин Не подходит
Этилендиамин Не подходит
Этилендихлорид Не подходит
Этиленгликоль Отлично
Этиленоксид Не подходит
Жирные кислоты Отлично
Хлорид железа Отлично
Нитрат железа Отлично
Сульфат железа Отлично
Хлорид железа Отлично
Сульфат железа Отлично
Борнофтористая кислота Отлично
Фтор Не подходит
Кремнефтористая кислота Не подходит
Формальдегид 100% Отлично
Формальдегид 40% Отлично
Муравьиная кислота Отлично до 22°C
Фреон 113 Хорошо
Фреон 12 Отлично до 48°C
Фреон 22 Отлично
Фреон ТФ Хорошо
Фреон 11 Отлично до 48°C
Фруктовый сок Отлично
Мазут Отлично до 48°C
Фурановая смола Отлично
Фурфурол Не подходит
Галловая кислота Хорошо
Бензин (высокоароматический) Отлично
Бензин этилированный, исх. Хорошо
Бензин неэтилированный Плохо до 48°C (не подходит выше)
Желатин Хорошо
Глюкоза Отлично до 48°C
Клей ПВА Бедный
Глицерин Отлично
Гликолевая кислота Хорошо
Моноцианид золота Нет данных
Виноградный сок Отлично
Смазка Отлично
Гептан Плохо до 22°C (не подходит выше)
Гексан Годен до 22°C
Мед Отлично
Гидравлическое масло (нефть) Отлично
Гидравлическое масло (синтетическое) Отлично
Гидразин Нет данных
бромистоводородная кислота 100% Отлично до 22°C
бромистоводородная кислота 20% Годен до 48°C
соляная кислота 100% Не подходит
соляной кислоты 20% Отлично до 48°C
соляной кислоты 37% Хорошо
Соляная кислота, сухой газ Отлично до 48°C
Синильная кислота Хорошо
Синильная кислота (газ 10%) Отлично
фтористоводородная кислота 100% Бедный
Плавиковая кислота 20% Хорошо
Плавиковая кислота 50% Годен до 22°C
Плавиковая кислота 75% Бедный
фтористоводородная кислота 100% Годен до 22°C
фтористоводородная кислота 20% Отлично до 48°C
Газообразный водород Отлично до 48°C
перекись водорода 10% Отлично до 22°C
Перекись водорода 100% Отлично
перекись водорода 30% Отлично до 22°C
перекись водорода 50% Отлично до 22°C
Сероводород (водный) Годен до 22°C
Сероводород (сухой) Отлично до 48°C
Гидрохинон Хорошо
Гидроксиуксусная кислота 70% Не подходит
Чернила Бедный
Йод Отлично
Йод (в спирте) Отлично
Йодоформ Отлично
Изооктан Отлично до 22°C
Изопропилацетат Не подходит
Изопропиловый эфир Хорошо
Изотан Отлично
Реактивное топливо (JP3, JP4, JP5) Бедный
Керосин Отлично до 48°C
Кетоны Не подходит
Разбавитель лака Не подходит
Лаки Не подходит
Молочная кислота Годен до 22°C
Лард Отлично до 22°C
Латекс Нет данных
Ацетат свинца Хорошо
Нитрат свинца Отлично до 48°C
Сульфамат свинца Хорошо
Лигроин Нет данных
Лайм Хорошо
Линолевая кислота Отлично до 48°C
Литий хлорид Не подходит
Гидроксид лития Нет данных
Смазочные материалы Годен до 48°C
Щелок: Ca(OH)2 Гидроксид кальция Годен до 48°C
Щелок: KOH гидроксид калия Хорошо
Щелок: NaOH Гидроксид натрия Отлично
Бисульфат магния Отлично до 48°C
Карбонат магния Хорошо
Хлорид магния Хорошо
Гидроксид магния Отлично до 48°C
Нитрат магния Отлично до 48°C
Оксид магния Нет данных
Сульфат магния (английская соль) Отлично до 22°C
Малеиновая кислота Отлично до 48°C
Малеиновый ангидрид Нет данных
Яблочная кислота Отлично до 48°C
Сульфат марганца Бедный
Маш Нет данных
Майонез Не подходит
Меламин Не подходит
Хлорид ртути (разбавленный) Отлично
Цианид ртути Отлично
Нитрат ртути Отлично
Меркурий Отлично
Метан Хорошо
Метанол (метиловый спирт) Отлично до 22°C
Метилацетат Не подходит
Метил ацетон Не подходит
Метилакрилат Нет данных
метиловый спирт 10% Отлично до 22°C
Метилбромид Не подходит
Метилбутилкетон Отлично
Метилцеллозольв Не подходит
Метилхлорид Не подходит
Метилдихлорид Отлично
Метилэтилкетон Не подходит
Пероксид метилэтилкетона Нет данных
Метилизобутилкетон Не подходит
Метилизопропилкетон Не подходит
Метилметакрилат Отлично
Метиламин Не подходит
Метиленхлорид Не подходит
Молоко Отлично до 48°C
Уайт-спирит Отлично
Меласса Отлично
Монохлоруксусная кислота Нет данных
Моноэтаноламин Не подходит
Морфолин Нет данных
Моторное масло Хорошо
Горчица Хорошо
Нафта Отлично до 22°C
Нафталин Не подходит
Природный газ Отлично
Хлорид никеля Отлично
Нитрат никеля Отлично
Сульфат никеля Отлично
Нитрующая кислота (15% HNO3) Не подходит
Нитрующая кислота (>15% H3SO4) Не подходит
Нитрующая кислота (S1% кислоты) Не подходит
Нитрующая кислота (S15% h3SO4) Не подходит
Азотная кислота (20%) Отлично до 22°C
Азотная кислота (50%) Годен до 22°C
Азотная кислота (5-10%) Отлично до 22°C
Азотная кислота (концентрированная) Годен до 22°C
Нитробензол Не подходит
Азотные удобрения Нет данных
Нитрометан Годен до 48°C
Азотистая кислота Отлично
Закись азота Отлично
Масла: анилиновые Не подходит
Масла: анисовое Нет данных
Масла: залив Нет данных
Масла: кости Нет данных
Масла: касторовое Отлично
Масла: корица Не подходит
Масла: Лимонное Хорошо
Масла:Гвоздичное Нет данных
Масла: кокосовое Отлично до 22°C
Жир: печень трески Отлично до 22°C
Масла: Кукурузное Хорошо
Масла:Хлопковое Годен до 48°C
Масла:Креозот Бедный
Масла: дизельное топливо (20, 30, 40, 50) Хорошо
Масла: Топливо (1, 2, 3, 5А, 5В, 6) Отлично до 48°C
Масла: имбирь Нет данных
Масла: гидравлическое масло (нефть) Отлично
Масла: гидравлическое масло (синтетическое) Отлично
Масла: Лимон Нет данных
Масла: льняное Отлично до 48°C
Масла: Минеральные Хорошо
Масла: оливковое Бедный
Масла:оранжевые Плохо до 22°C (не подходит выше)
Масла: пальмовое Отлично
Масла:Арахисовое Отлично до 22°C
Масла: мята перечная Нет данных
Масла: сосновые Не подходит
Масла: рапсовое Нет данных
Масла: Канифоль Плохо до 22°C (не подходит выше)
Масла: кунжутное семя Отлично
Масла: силиконовые Отлично
Масла: соевые Отлично до 22°C
Масла: Сперма (кит) Нет данных
Масла: Дубильные Нет данных
Масла: Трансформаторные Хорошо
Масла:Турбинные Отлично до 22°C
Олеиновая кислота Плохо до 48°C (не подходит выше)
олеум 100% Не подходит
олеум 25% Не подходит
Щавелевая кислота (холодная) Хорошо
Озон Хорошо
Пальмитиновая кислота Годен до 22°C
Парафин Хорошо
Пентан Отлично
Хлорная кислота Бедный
Перхлорэтилен Плохо до 22°C (не подходит выше)
Петролатум Хорошо
Нефть Нет данных
Фенол (10%) Плохо до 22°C (не подходит выше)
Фенол (Карболовая кислота) Не подходит
Фосфорная кислота (>40%) Хорошо
Фосфорная кислота (сырая) Годен до 48°C
Фосфорная кислота (расплавленная) Не подходит
Фосфорная кислота (S40%) Хорошо
Ангидрид фосфорной кислоты Нет данных
Фосфор Отлично до 22°C
Трихлорид фосфора Не подходит
Фотопроявитель Отлично
Фотографические решения Отлично
Фталевая кислота Нет данных
Фталевый ангидрид Не подходит
Пикриновая кислота Не подходит
Покрытие сурьмой 130°F Отлично
Покрытие Мышьяк 110°F Отлично
Латунное покрытие: высокоскоростная латунная ванна 110°F Отлично
Латунное покрытие: обычная латунная ванна 100°F Отлично
Покрытие из бронзы: бронза Cu-Cd R. Т. Отлично
Покрытие бронзой: ванна Cu-Sn бронзы 160°F Не подходит
Покрытие бронзой: ванна Cu-Zn бронзы 100°F Отлично
Покрытие Кадмий: цианидная ванна 90°F Отлично
Покрытие Кадмий: Фторборатная ванна 100°F Отлично
Покрытие Хром: Бочка Хромированная ванна 95°F Отлично
Хромирование: черный хром Ванна 115°F Отлично
Покрытие хромом: хромово-серная ванна 130°F Отлично
Хромирование: ванна с фтором 130°F Отлично
Покрытие Хром: Фторсиликатная ванна 95°F Отлично
Покрытие медью (кислота): ванна с фторборатом меди 120°F Отлично
Покрытие медью (кислота): ванна с сульфатом меди R.Т. Отлично
Покрытие медью (цианид): медная ванна 120°F Отлично
Покрытие медью (цианид): высокоскоростная ванна 180°F Не подходит
Покрытие медью (цианид): Ванна с сегнетовой солью 150°F Не подходит
Покрытие медью (разное): Медь (химическое) Отлично
Покрытие медью (разное): пирофосфат меди Отлично
Золотое покрытие: Кислота 75°F Отлично
Золотое покрытие: цианид 150°F Не подходит
Золотое покрытие: нейтральное 75°F Отлично
Покрытие сульфатом индия R. Т. Отлично
Железо для гальванического покрытия: Ванна с сульфатом железа 150°F Не подходит
Гальваническое железо: Ванна с хлоридом железа 190°F Не подходит
Гальваническое железо: ванна с сульфатом железа 150°F Не подходит
Гальваническое железо: фторборатная ванна 145°F Не подходит
Железо для гальванического покрытия: сульфамат 140°F Отлично
Гальваника: сульфатно-хлоридная ванна 160°F Не подходит
Покрытие фторборатом свинца Отлично
Покрытие Никель:Химическое 200°F Не подходит
Покрытие Никель: фторборат 100-170°F Отлично
Покрытие Никель: Высокохлоридное 130-160°F Не подходит
Покрытие Никель: сульфамат 100-140°F Отлично
Никелевое покрытие: Тип Вт 115-160°F Не подходит
Покрытие родием 120°F Отлично
Покрытие серебром 80-120°F Отлично
Покрытие фтороборатом олова 100°F Отлично
Оловянно-свинцовое покрытие 100°F Отлично
Цинковое покрытие: Хлорангидрид 140°F Отлично
Цинковое покрытие: кислотно-фтороборатная ванна R. Т. Отлично
Цинковое покрытие: кислотно-сульфатная ванна 150°F Не подходит
Цинковое покрытие: щелочная цианидная ванна R.T. Отлично
Калий (карбонат калия) Отлично
Бикарбонат калия Отлично
Бромид калия Отлично
Хлорат калия Отлично
Калий хлорид Отлично
Хромат калия Отлично
Растворы цианида калия Отлично
Дихромат калия Отлично
Феррицианид калия Отлично
Ферроцианид калия Отлично
Гидроксид калия (едкий кали) Отлично до 22°C
Гипохлорит калия Годен до 22°C
Йодид калия Отлично до 48°C
Нитрат калия Отлично
Оксалат калия Нет данных
Перманганат калия Отлично до 22°C
Сульфат калия Отлично до 48°C
Сульфид калия Отлично до 48°C
Пропан (сжиженный) Отлично до 22°C
Пропилен Годен до 22°C
Пропиленгликоль Плохо до 22°C (не подходит выше)
Пиридин Не подходит
Пирогалловая кислота Отлично
Резорцинал Бедный
Канифоль Плохо до 22°C (не подходит выше)
Ром Отлично
Ингибиторы коррозии Нет данных
Заправки для салатов Нет данных
Салициловая кислота Годен до 22°C
Рассол (насыщенный NaCl) Отлично
Морская вода Отлично до 48°C
Шеллак (отбеленный) Нет данных
Шеллак (оранжевый) Нет данных
Силикон Отлично
Бромид серебра Нет данных
Нитрат серебра Отлично до 22°C
Мыльные растворы Отлично
Кальцинированная сода (см. Карбонат натрия) Отлично
Ацетат натрия Годен до 22°C
Алюминат натрия Нет данных
Бензоат натрия Годен до 22°C
Бикарбонат натрия Отлично до 48°C
Бисульфат натрия Отлично до 48°C
Бисульфит натрия Отлично до 48°C
Борат натрия (бура) Отлично до 48°C
Бромид натрия Годен до 48°C
Карбонат натрия Отлично до 48°C
Хлорат натрия Отлично до 22°C
Хлорид натрия Отлично до 48°C
Хромат натрия Нет данных
Цианид натрия Отлично до 48°C
Ферроцианид натрия Отлично
Фторид натрия Отлично до 48°C
Гидросульфит натрия Бедный
Гидроксид натрия (20%) Отлично
Гидроксид натрия (50%) Отлично
Гидроксид натрия (80%) Отлично
Гипохлорит натрия (<20%) Отлично
Гипохлорит натрия (100%) Хорошо
Гипосульфат натрия Нет данных
Метафосфат натрия Отлично
Метасиликат натрия Отлично
Нитрат натрия Отлично до 48°C
Перборат натрия Отлично до 48°C
Пероксид натрия Годен до 48°C
Полифосфат натрия Отлично до 22°C
Силикат натрия Отлично до 48°C
Сульфат натрия Отлично до 48°C
Сульфид натрия Отлично до 48°C
Сульфит натрия Отлично до 48°C
Тетраборат натрия Отлично до 48°C
Тиосульфат натрия (гипо) Отлично до 48°C
Сорго Нет данных
Соевый соус Нет данных
Хлорид олова Отлично до 48°C
Фтороборат олова Нет данных
Двухвалентное хлорид Отлично до 22°C
Крахмал Отлично
Стеариновая кислота Годен до 48°C
Растворитель Стоддарда Плохо до 22°C (не подходит выше)
Стирол Не подходит
Сахар (жидкости) Нет данных
Сульфат (щелока) Хорошо
Хлорид серы Плохо до 22°C (не подходит выше)
Двуокись серы Отлично до 22°C
Диоксид серы (сухой) Отлично до 48°C
Гексафторид серы Хорошо
Триоксид серы Отлично
Триоксид серы (сухой) Отлично до 22°C
Серная кислота (<10%) Отлично до 22°C
Серная кислота (10-75%) Отлично до 22°C
Серная кислота (75-100%) Не подходит
Кислота серная (концентрированная холодная) Не подходит
Серная кислота (горячая концентрированная) Не подходит
Сернистая кислота Отлично до 48°C
Сульфурилхлорид Нет данных
Сало Нет данных
Дубильная кислота Отлично до 22°C
Дубильные растворы Отлично до 22°C
Винная кислота Отлично до 22°C
Тетрахлорэтан Бедный
Тетрахлорэтилен Не подходит
Тетрагидрофуран Не подходит
Соли олова Отлично
Толуол (толуол) Не подходит
Томатный сок Отлично
Трихлоруксусная кислота Хорошо
Трихлорэтан Бедный
Трихлорэтилен Не подходит
Трихлорпропан Нет данных
Трикрезилфосфат Не подходит
Триэтиламин Хорошо
Тринатрийфосфат Отлично
Скипидар Не подходит
Мочевина Не подходит
Мочевая кислота Отлично
Моча Отлично
Лак Не подходит
Овощной сок Нет данных
Уксус Хорошо
Винил-акатат Не подходит
Винилхлорид Не подходит
Вода, кислота, шахта Хорошо
Вода деионизированная Отлично до 46°C
Вода дистиллированная Отлично до 48°C
Вода пресная Хорошо
Вода, соль Хорошо
Убийцы сорняков Нет данных
Сыворотка Нет данных
Виски и вина Отлично до 48°C
Белый щелок (целлюлозный завод) Отлично до 48°C
Белая вода (Бумажная фабрика) Отлично
Ксилол Не подходит
Хлорид цинка Хорошо
Гидросульфит цинка Нет данных
Сульфат цинка Отлично до 48°C

Показать таблицу. ..

ПВХ-труба Подробная информация об утверждении WRAS

WRAS (Консультативная служба по водным правилам) — это орган, который выдает разрешения на компоненты и материалы для использоваться в системах питьевой воды (питьевой воды) в Великобритании. Существует два разных типа одобрения: материалы и изделия. Трубы и фитинги из ПВХ попадают в раздел материалов, поскольку являются статическими продуктами. Все наши компоненты из ПВХ имеют одобрения WRAS и проходят повторные испытания каждые 5 лет, чтобы гарантировать, что мы и наши поставщики, по-прежнему соблюдать.

Для достижения соответствия WRAS материалы тестируются путем вымачивания в водяной бане в течение определенного периода времени, а затем тестирования. воду на наличие химических веществ, которые, если они присутствуют, указывают на выщелачивание из тестируемых пластмасс. Этот осуществляется небольшим числом очень специализированных лабораторий. Все наши испытания ПВХ проводятся Лаборатория проверки качества воды Темзы в Лондоне.

Наши собственные одобрения WRAS включают:

Мы гарантируем, что все наши поставщики также имеют соответствующие разрешения WRAS для труб и фитингов из ПВХ, и эти включают, но не ограничиваются:

Где найти или купить трубу из ПВХ

Нам часто задают вопрос «где купить трубу ПВХ рядом со мной?» или, может быть, вы ищете, чтобы найти Забор в тот же день или доставка на следующий день.В Великобритании трубы из ПВХ недоступны для самостоятельного изготовления или большинства сантехнических изделий. магазины. Хотя есть небольшая группа специализированных поставщиков труб, которые имеют приличный ассортимент фитингов, Лучшее место, где можно найти трубы из ПВХ, — это онлайн-поставщики. Интернет-продавцы, такие как мы, склонны больший ассортимент деталей, труб и трубок и возможность отправки их курьером с различными вариантами включая следующий рабочий день, утро (утром или до полудня) или даже тот же рабочий день, если вы отчаянно нуждаетесь в них.Магазин пластиковых труб является одним из ведущих поставщиков в Великобритании, а также одним из крупнейших в Великобритании поставщиков трубных систем из ПВХ. Хотя >95% Наши детали отправляются перевозчиками по всей Великобритании, мы также ведем торговлю счетчик на наших складах в Стерлинге. Если вы посетите наши склады, наши сотрудники будут рады показать вам любые детали и обсудить ваши требования и планы с вами.

Тепловое расширение трубы из ПВХ

Пластиковые трубы гораздо более склонны к расширению и сжатию при изменении температуры, чем металлические трубы, такие как медь и сталь.

В ситуациях, когда устанавливаются длинные трубы, необходимо обеспечить соблюдение мер предосторожности. сделано, чтобы позволить сжатие и расширение. Несоблюдение этого требования может привести к тому, что труба из ПВХ станет напрягается, пытаясь расшириться или сжаться, но установка не позволяет этого. Сильно обрезав трубу, вы не остановит расширение или сжатие, вы просто направите его силы на другой участок трубы, что иногда может привести к поломке трубы.

Следуя приведенным ниже пунктам, вы можете избежать проблем с усадкой и расширением труб из ПВХ длиной более 5 м:

  • Используйте хомуты для труб, которые позволяют трубе скользить (не с резиновой футеровкой)
  • Убедитесь, что оба конца трубы не прикручены болтами к стене или другому упору. Труба должна где-то расширяться до
  • Если ваша труба будет подвергаться воздействию экстремальных температур и иногда будет оставаться пустой или неподвижной, подумайте о изоляция вашей трубы
  • Учитывайте, прокладываете ли вы трубу зимой в неотапливаемом здании или если здание после завершения будет тепло или жарко, например, в некоторых ситуациях аквакультуры и садоводства

Коэффициент линейного расширения трубы ПВХ равен 7.8 х 10-5м/м.°С. Это почти в два раза больше, чем у меди и в три раза больше, чем у меди. раз больше, чем у мягкой стали. Используя это значение, 20-метровая труба расширится на 4 мм при повышении температуры на 25°C. Это не может звучит много, но если труба сильно обрезана с обоих концов, сила расширения должна куда-то деваться!

Расчет для этого можно найти в The Engineering Toolbox.

Как измерить размеры труб и фитингов

24.02.2022 — Zoro Staff

Определение размера труб, необходимых для вашего проекта, может привести к путанице. Многие люди считают, что размер трубы – это ее внешний диаметр, но на самом деле под «размером трубы» понимается так называемый «номинальный диаметр».

Фитинги могут быть такими же запутанными. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы. Полудюймовое пластиковое колено, например, имеет внешний диаметр около 1-1/4 дюйма.

Используйте это руководство, чтобы найти размеры труб и фитингов, необходимые для вашего следующего проекта.

Преобразование фактического диаметра в номинальный диаметр

Самый простой способ узнать, какой номинальный размер трубы вам нужен, это выполнить следующие шаги и использовать приведенную ниже таблицу преобразования.

Для наружной резьбы

1. Измерьте внешний диаметр (НД) вашей трубы или фитинга:

  • Оберните веревку вокруг трубы
  • Отметьте точку, где струна соприкасается
  • Используйте линейку или измерительную ленту, чтобы найти длину между кончиком веревки и сделанной вами отметкой (окружность)
  • Разделить длину окружности на 3,14159

2. Используйте таблицу на этой странице, чтобы определить номинальный диаметр (размер трубы).

Для внутренней резьбы

1. Измерьте внутренний диаметр (ID) вашей трубы или фитинга (используйте линейку или рулетку).

2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Таблица преобразования номинального диаметра

(Все измерения в дюймах)

Внешний или внутренний диаметр Десятичный эквивалент Номинальный диаметр Типовая резьба на дюйм
5/16 0.313 1/16 27
13/32 0,405 1/8 27
35/64

0,540

1/4 18
43/64 0,675 3/8 18
27/32 0,840 1/2 14
1-3/64 1. 050 3/4 14
1-5/16 1,315 1 11-1/2

1-21/32

1,660 1-1/4 11-1/2
1-29/32 1.900 1-1/2 11-1/2
2-3/8 2,375 2 11-1/2
2-7/8 2.875 2-1/2 8
3-1/2 3.500 3 8
4 4.000 3-1/2 8
4-1/2 4.500 4 8

Трубы и трубки

Трубы и трубки измеряются по-разному.  Трубки измеряются и называются на основе фактического внешнего диаметра трубки.

PEX, или сшитые полиэтиленовые трубки, — еще одна быстро набирающая популярность технология, измеряемая и именуемая по внутреннему диаметру.

Пример:

Труба и трубка

Внешний диаметр
Труба размером 1/2” 27/32”
Трубка размером 1/2” 1/2”

Выберите тип резьбы

Одним из наиболее распространенных типов резьбы является Национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

Другой распространенной резьбой является Национальная стандартная прямая механическая трубная резьба со свободной посадкой (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.

Форма резьбы

BSP расшифровывается как British Standard Pipe. Он основан на торговом размере, а не на фактическом диаметре.

Магазин труб и фитингов

Выберите приложение для сантехники, которое вам нужно для вашего следующего проекта.

Связанные статьи



Практические руководства

Информационные руководства по продуктам

Таблица номинального диаметра DN

и номинального размера трубы NPS

Связанные ресурсы: поток жидкости

Номинальный диаметр DN и номинальный размер трубы NPS Таблица

Проектирование и проектирование потоков жидкостей

Метрические размеры труб Dn «Номинальный диаметр» по ISO в сравнении с NPS «Номинальный размер трубы» Эквивалент для от DN 6 до DN 2200, NPS Schedule от 5 до 30

Труба сварная и бесшовная

NPS

ДН

ОД
в
(мм)

Толщина стенки в дюймах
(мм)

Щ 5С

Сч 5

Щ 10С

Сч 10

Щ 20

Сч 30

1/8”

6

0. 404
(10.26)

0,049
(1.245)

0,049
(1.245)

0,057
(1.448)

1/4”

8

0.540
(13.72)

0,065
(1.651)

0,065
(1.651)

0,073
(1.854)

3/8”

10

0.675
(17.15)

0,065
(1. 651)

0,065
(1.651)

0,073
(1.854)

1/2”

15

0.840
(21.34)

0,065
(1.651)

0,065
(1.651)

0,083
(2.108)

0,083
(2.108)

0,095
(2.413)

3/4”

20

1.050
(26.67)

0,065
(1.651)

0,065
(1.651)

0,083
(2.108)

0,083
(2. 108)

0,095
(2.413)

1 дюйм

25

1.315
(33.40)

0,065
(1.651)

0,065
(1.651)

0,109
(2.769)

0,109
(2.769)

0,114
(2.896)

1-1/4”

32

1.660
(42.16)

0,065
(1.651)

0,065
(1.651)

0,109
(2.769)

0,109
(2.769)

0,117
(2. 972)

1-1/2”

40

1.900
(48.26)

0,065
(1.651)

0,065
(1.651)

0,109
(2.769)

0,109
(2.769)

0,125
(3.175)

2 дюйма

50

2.375
(60.33)

0,065
(1.651)

0,065
(1.651)

0,109
(2.769)

0,109
(2.769)

0,125
(3.175)

2-1/2”

65

2. 875
(73.03)

0,083
(2.108)

0,083
(2.108)

0,120
(3.048)

0,120
(3.048)

0,188
(4.775)

3 дюйма

80

3.500
(88.90)

0,083
(2.108)

0,083
(2.108)

0,120
(3.048)

0,120
(3.048)

0,188
(4.775)

3-1/2”

90

4.000
(101. 60)

0,083
(2.108)

0,083
(2.108)

0,120
(3.048)

0,120
(3.048)

0,188
(4.775)

4 дюйма

100

4.500
(114.30)

0,083
(2.108)

0,083
(2.108)

0,120
(3.048)

0,120
(3.048)

0,188
(4.775)

4-1/2”

115

5.000
(127.00)

5 дюймов

125

5. 563
(141.30)

0,109
(2.769)

0,109
(2.769)

0,134
(3.404)

0,134
(3.404)

6 дюймов

150

6.625
(168.28)

0,109
(2.769)

0,109
(2.769)

0,134
(3.404)

0,134
(3.404)

7 дюймов

7.625
(193.68)

8 дюймов

200

8. 625
(219.08)

0,109
(2.769)

0,109
(2.769)

0,148
(3.759)

0,148
(3.759)

0,250
(6.350)

0,277
(7.036)

9 дюймов

9,625
(244.48)

10 дюймов

250

10.75
(273.05)

0,134
(3.404)

0,134
(3. 404)

0,165
(4.191)

0,165
(4.191)

0,250
(6.350)

0,307
(7.798)

12 дюймов

300

12,75
(323.85)

0,156
(3.962)

0,180
(4.572)

0,180
(4.572)

0,250
(6.350)

0,330
(8.382)

14 дюймов

350

14.00
(355.60)

0,156
(3.962)

0. 188
(4.775)

0,250
(6.350)

0,312
(7.925)

0,375
(9.525)

16 дюймов

400

16.00
(406.40)

0.165
(4.191)

0,188
(4.775)

0,250
(6.350)

0,312
(7.925)

0,375
(9.525)

18 дюймов

450

18.00
(457.20)

0,165
(4.191)

0,188
(4. 775)

0,250
(6.350)

0,312
(7.925)

0,437
(11.100)

20 дюймов

500

20.00
(508.00)

0,188
(4.775)

0,218
(5.537)

0,250
(6.350)

0,375
(9.525)

0,500
(12.700)

22 дюйма

550

22.00
(558.80)

0,188
(4.775)

0,218
(5.537)

0,250
(6. 350)

0,375
(9.525)

0,500
(12.700)

24 дюйма

600

24.00
(609.60)

0,218
(5.537)

0,250
(6.350)

0,250
(6.350)

0,375
(9.525)

0,562
(14.275)

26 дюймов

650

26.00
(660.40)

0,312
(7.925)

0,500
(12. 700)

28 дюймов

700

28.00
(711.20)

0,312
(7.925)

0,500
(12.700)

0,625
(15.875)

30 дюймов

750

30.00
(762.00)

0,250
(6.350)

0,312
(7.925)

0,312
(7.925)

0,500
(12.700)

0,625
(15. 875)

32 дюйма

800

32.00
(812.80)

0,312
(7.925)

0,500
(12.700)

0,625
(15.875)

34 дюйма

850

34.00
(863.60)

0,312
(7.925)

0,500
(12.700)

0,625
(15.875)

36 дюймов

900

36. 00
(914.40)

0,312
(7.925)

0,500
(12.700)

40 дюймов

1000

40.00
(1106.00)

42 дюйма

1050

42.00
(1066.80)

44 дюйма

1100

44. 00
(1117.60)

46 дюймов

1150

46.00
(1168.40)

48 дюймов

1200

48.00
(1219.20)

52 дюйма

1300

52. 00
(1320.80)

56 дюймов

1400

56.00
(1422.40)

60 дюймов

1500

60.00
(1524.00)

64 дюйма

1600

64. 00
(1625.60)

68”

1700

68.00
(1727.20)

72 дюйма

1800

72.00
(1828.80)

76’

1900

76. 00
(1930.40)

80”

2000

80.00
(2032.00)

88”

2200

88.00
(2235.20)

Родственный:

Размеры фитингов: таблица размеров, трубный дюйм

Трубопровод является составной частью большинства инженерных сооружений, среди которых может быть как система отопления, так и канализация или водопровод. Совсем недавно для обустройства этих коммуникаций активно использовались стальные трубы, однако, благодаря развитию технологий, они были заменены современными полипропиленовыми трубами, которые обладают более высокими эксплуатационными качествами, просты в монтаже, выдерживают длительный срок службы, а также более рентабельным.

Существуют соединительные элементы, позволяющие монтировать трубопроводы различной конфигурации без применения сварки, они называются фитингами. В этой статье мы расскажем, как правильно подобрать размер фитинга и не ошибиться.

К нам поступает огромное количество вопросов по размерам труб и фитингов, так как с размерами большая путаница. Наш конструкторский отдел, который занимался созданием арматуры под брендом MPF, готов поделиться накопленным опытом.

Традиционно в сантехнической арматуре используется дюймовая система. Так сложилось исторически. Основу этой системы единиц заложил британский изобретатель Джозеф Уитворт в 1841 году.

Этот стандарт в числе прочих лег в основу российского ГОСТ 6357-81 «Резьба трубная цилиндрическая».

Дюймовая труба

В ГОСТ 6357-81 можно найти диаметр в дюймах, его размеры в миллиметрах, шаг резьбы в миллиметрах, количество витков на дюйм.

Обычно тут и начинаются вопросы. Простой запрос в интернете перевести 1 дюйм в мм выдаст результат 25,4 мм. Но в ГОСТе указано 33,249 мм для наружной резьбы и 30,291 мм для внутренней. Это ошибка? На 5 мм?!

Это не ошибка.Среди сантехнического сообщества бытует понятие под названием «трубный дюйм» или «сантехнический дюйм». Когда говорят о дюймовой трубе, подразумевают трубу, внутренний диаметр которой примерно равен одному дюйму, а наружный диаметр будет значительно больше (30-33мм), в зависимости от толщины стенки. Внутренний диаметр трубы называется номинальным диаметром. Другими словами, это номинальный диаметр отверстия трубы.

Вот таблица сравнения дюймовых размеров труб с их условным (внутренним) диаметром в мм

Таблица 1. Сравнение дюймовых и метрических размеров металлических труб.

Размер в дюймах Номинальный (внутренний) диаметр, мм
1/4 дюйма 8
3/8″ 12
1/2 дюйма 15
3/4″ 20
1 дюйм 25
1 ¼ » 32
1 ½ » 40
2″ 50

Эта таблица относится только к металлическим трубам!

Металлопластиковые, полипропиленовые и полиэтиленовые трубы называют по внешнему диаметру.Так, дюймовая полипропиленовая труба имеет диаметр 25,4 мм.

Что касается латунных и металлических фитингов, то их размер формируется по тому же принципу, что и для металлических труб. Для простоты мы свели для вас все в одну таблицу:

Таблица 2. Сравнение дюймовых и метрических размеров фитингов.

Резьба, дюймы

Диаметр резьбы

Шаг резьбы, шт.

Шаг резьбы в мм

д = Д

d 2  = D 2 d 1  = D 1 Р
внешний средний внутренний резьба на дюйм, шт.
1/8 9728 9 147 8 566 28 0,907
1/4 13 157 12 301 11 445 19 1337
3/8 16 662 15 806 14,95 19 1337
1/2 20 955 19 793 18 631 14 1814
3/4 26 441 25 279 24 117 14 1814
1 33 249 31,77 30 291 11 2309
1 1/4 41,91 40 431 38 952 11 2309
1 1/2 47 803 46 324 44 845 11 2309
2 59 614 58 135 56 656 11 2309
2 1/4 65,71 64 231 62 752 11 2309
2 1/2 75 184 73 705 72 226 11 2309
2 3/4 81 534 80 055 78 576 11 2309
3 87 884 86 405 84 926 11 2309

d – наружный диаметр наружной резьбы;

d1 – внутренний диаметр наружной резьбы;

d2 – средний диаметр наружной резьбы;

D – наружный диаметр внутренней резьбы;

D1 – внутренний диаметр внутренней резьбы;

D2 – средний диаметр внутренней резьбы;

Р – шаг резьбы.

Для фитингов с наружной резьбой используйте столбец d = D, для фитингов с внутренней резьбой используйте столбец d1 = D1.

Шаг резьбы измеряется таким образом: берем линейку, отмеряем на штуцере дюйм (25,4 мм) — считаем витки и сверяемся с таблицей.

Как определить размер сантехнического фитинга в дюймах по замеру резьбы?

Чтобы узнать размер штуцера, нужно измерить диаметр резьбы и сравнить его с таблицей 2.При этом для фитинга с наружной резьбой сравниваем полученное значение со столбцом d (внешний диаметр), для фитинга с внутренней резьбой сравниваем полученное значение со столбцом d1 (внутренний диаметр).

Таблица размеров фитингов

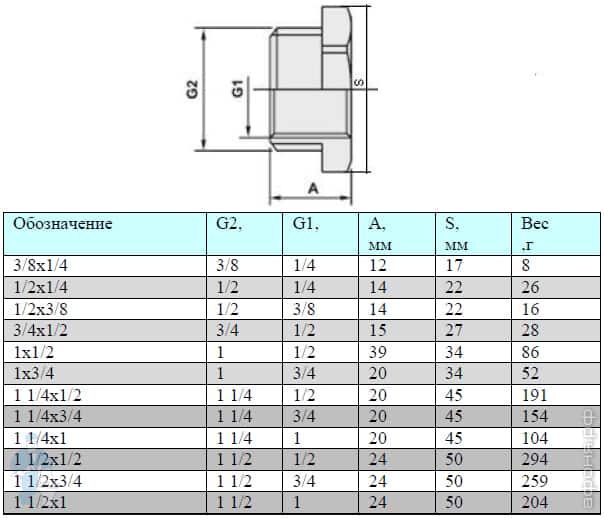

Фитинги подбираются с учетом наружного диаметра соединяемых деталей. Но при выборе подходящего фитинга следует помнить, что толщина элементов трубопровода может отличаться.

Для всех пластиковых труб диаметр в дюймах в названии трубы является внешним диаметром трубы. Внутренний диаметр трубы можно легко рассчитать по таблице:

Таблица 3. Сравнение наружного и внутреннего диаметров полипропиленовых труб

Наружный диаметр полипропиленовых труб, мм Номер детали 10 № 20 № 25
Внутренний диаметр, мм Толщина стенки, мм Внутренний диаметр, мм Толщина стенки, мм Внутренний диаметр, мм Толщина стенки, мм
16 10,6 2,7
20 16,2 1,9 13,2 3,4 13,2 3,4
25 20,4 2,3 16,6 4,2 16,6 4,2
32 26 3 21,2 5,4 21,2 3
40 32,6 3,7 26,6 6,7 26,6 3,7
50 40,8 4,6 33,2 8,4 33,2 4,6
63 51,4 5,8 42 10,5 42 5,8
75 61,2 6,9 50 12,5 50 6,9
90 73,6 8,2 60 15
110 90 10 73,2 18,4

GF Piping Systems — Georg Fischer Ltd

Строительство спасательных кругов мира

GF Piping Systems является мировым экспертом в области необслуживаемых и долговечных трубопроводных систем из пластмасс. Они помогают внедрять жизненно важные приложения наших клиентов быстрее, экономичнее и устойчивее. GF Piping Systems поддерживает своих клиентов на всех этапах их проектов от планирования до ввода в эксплуатацию.

Необслуживаемый пластик

Трубопроводные системы из пластика не требуют обслуживания, легки и очень прочны. Таким образом, они помогают сократить расходы на ремонт и общие расходы и подходят для транспортировки питьевой воды, абразивных и агрессивных жидкостей, а также газа.

Комплексные системные решения

Имея более 60 000 продуктов, GF Piping Systems может предложить комплексные системные решения. Кроме того, возможно изготовление специальных деталей и специальных серий по индивидуальному заказу. Клиенты получают выгоду от идеально подобранных решений из одних рук.

Местная поддержка

GF Piping Systems поддерживает клиентов в области коммунальных услуг, промышленности и строительных технологий в более чем 100 странах через собственные торговые компании и представительства. Подразделение управляет более чем 30 производственными площадками в Европе, Азии и Америке.

Сервис на всех этапах проекта

GF Piping Systems поддерживает своих клиентов как при первоначальном переходе с металла на пластик, так и при модернизации на всех этапах проекта. Они извлекают выгоду из более чем 60-летнего опыта работы с пластиковыми системами и прикладных знаний из 100 стран.

Партнер по оцифровке

Благодаря передовой автоматизации и оцифровке решения, GF Piping Systems позволяет своим клиентам оптимизировать свои приложений и для более легкого доступа к своим системным данным.Цифровые инструменты, такие как химический инструмент сопротивления поддерживает их на каждом этапе проекта



Система механического соединения труб из полиэтилена высокой плотности

Ножевые задвижки серии 906 для труб из полиэтилена высокой плотности
  • Предназначен для использования на линиях подачи жидкости, содержащих твердые частицы, взвеси и/или абразивные среды
  • Разработан со стопорными кольцами из нержавеющей стали для трубы из ПЭВП с гладкими концами (SDR 7–21)
  • Все быстроизнашивающиеся детали могут быть заменены в процессе работы без демонтажа клапана с трубопровода -Используется запатентованная технология Installation-Ready™
  • Доступно пневматическое, гидравлическое и ручное управление
  • Размеры от 3 до 8 дюймов IPS HDPE
  • Давление до 150 фунтов на кв. дюйм | 1035 кПа | 10 бар
Фланцевый переходник типа 904 для фланцевой трубы из ПЭВП
  • Предназначен для обеспечения перехода от трубы из ПНД с гладким концом (SDR 7 — SDR 26) к фланцевым компонентам трубопроводной системы
  • Размеры от 3–8” IPS HDPE до 3–8” IPS ANSI класса 150, фланец
  • Номинальное давление соответствует или превышает рабочие характеристики трубы
Муфта типа 905 для HDPE
  • Предназначен для трубы из ПЭВП с гладкими концами (SDR 7 — SDR 26)
  • Размеры от 2 до 14 дюймов IPS и от 63 до 355 мм ISO
  • Номинальное давление соответствует или превышает рабочие характеристики трубы
Переходная муфта типа 907/W907 из ПЭНД-сталь
  • Предназначен для обеспечения единого перехода от трубы из полиэтилена высокой плотности с гладким концом (SDR 7 – SDR 26) к компонентам системы трубопроводов со стальными канавками
  • Размеры от 2–14″ IPS HDPE до 2–14″ IPS из стали с канавками
  • Размеры от 63 – 355 мм ISO HDPE до 50 – 350 мм ISO рифленая сталь
  • Номинальное давление соответствует или превышает рабочие характеристики трубы
Муфта типа 908 для HDPE
  • Размеры от 8 до 36 дюймов IPS
  • Предназначен для ПЭВП с двойными канавками (SDR 7 — SDR 21)
  • Для размеров более 36 дюймов или 900 мм, свяжитесь с Victaulic для получения подробной информации
  • Номинальное давление соответствует или превышает рабочие характеристики трубы
  • Стандартная процедура сборки муфты Victaulic, используемая для установки
Плоские фитинги из полиэтилена высокой плотности
  • Доступны версии 7, 9, 11 и 17 СПЗ
  • Размеры от 2 до 8 дюймов IPS и от 63 до 225 мм ISO
  • Полнопоточные фитинги
  • Для использования с моделями 905, 907, 904
Тип 926, механический T-образный выпускной патрубок
  • Предназначен для обеспечения выходного соединения на трубах из полиэтилена высокой плотности, стали и ковкого чугуна с размерами труб IPS, ISO и DIPS
  • Выходные патрубки 4″ для труб из IPS диаметром 10–32″
  • Выходные патрубки 6 дюймов для труб из IPS диаметром 16–48 дюймов
  • 114. Для труб диаметром 250–800 мм по ISO
  • доступны выпускные патрубки 3 мм.
  • Выходы 168,3 мм доступны для труб диаметром от 400 до 1200 мм по ISO
Инструменты для нарезания канавок CG3100, CG3300, CG3500
  • Предназначен для нарезания канавок на трубах IPS HDPE диаметром 8–36 дюймов и трубах ISO HDPE диаметром 250–900 мм (SDR 7–SDR 21)
  • Обеспечивает единственное решение для рифленого соединения труб большого диаметра из ПЭВП
  • Торцевание и нарезание параллельных канавок на конце трубы

CG3000

fun с трубой НД 38 мм

38мм (1.Труба с наружным диаметром 5 дюймов — это размер трубы, с которым вы сталкиваетесь
, когда имеете дело со сливными трубами. Используется ли он чем-то еще??
Выходы бачка обычно имеют компрессионный фитинг для трубы этого размера
, а смывной конус для соединения с унитазом
без прямого соединения подходит к трубе этого размера.
Большинство пластиковых сантехнических труб имеют толщину стенки 1,5 мм, поэтому 32-миллиметровая труба имеет наружный диаметр
35 мм, 40-миллиметровая труба имеет наружный диаметр 43 мм, а наружный диаметр 38 мм слишком мал для компрессионных фитингов
40 мм и слишком велик для компрессионных фитингов 32 мм
(marley и т. д.).
Таким образом, если вам нужно выполнить соединения в трубе диаметром 38 мм (например, там, где другой вариант
представляет собой гибкий соединитель бачка и поддона), вы застряли. Почти.
Мне понадобился изгиб, так как бачок должен быть смещен, и я слышал плохие отзывы
о гибкой трубе (давление воды перемещает ее, и соединения
ослабевают).
Итак, я пошел за высокоуровневой смывной трубой, чтобы использовать изгиб из
отвесного центра, который оказался дерьмовым, а изгиб был шатким.
Однако оказалось, что у него также есть труба с внутренним диаметром 32 мм и наружным диаметром 35 мм, которую
вдавил с натягом в трубу с наружным диаметром 38 мм, чтобы можно было отрегулировать общую длину
. Интересно. Это было бы хорошо для трубы
с промывкой, так как она не находится под большим давлением в течение длительного времени.
Он также поставлялся с адаптером для преобразования компрессии выпускного отверстия бачка
во фланец с наружным диаметром 32 мм.
Итак, я сделаю следующее: подсоедините стандартную трубу 32 мм (внешний диаметр 35 мм) к изгибу L
(внешний диаметр 38 мм, внутренний диаметр 35 мм), просто вставив его с приличным нахлестом
, подсоедините трубу 32 мм вверху с помощью специального фланца. , и
используют регулируемый 32-мм разъем и перекрытие переменной длины, чтобы
выровнять вещи, не натягивая сливной конус или сорняк, а
скорее изгибающийся пластиковый скрытый бачок, который я получил.
Фу!
Кто-нибудь знает о фитингах для труб с наружным диаметром 38 мм?
Компрессионный материал любого производителя диаметром 40 мм, который герметизирует трубы диаметром до 38 мм?
Я поражен тем, сколько усилий требуется для выполнения такой простой работы.
Ура,
Саймон.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Просто одна из причин ненавидеть сантехнику.
Не забудьте про фен и конус.
NT

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Я столкнулся с заменой сливной трубы и разъемов на каждом конце. Мой местный продавец сантехники продает прямую муфту для этой 38-миллиметровой трубы. Я купил один из них только для того, чтобы установить фитинг с одного конца на другой. подсоедините сливную трубу к бачку, точнее к сифону. Это была часть саги о цистернах, которая все еще продолжается — см. мой пост ниже?
Фрэнк Стейси

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Какой был разъем? Сжатие? Черная резиновая трубка с юбилейными клипсами? Саймон.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Я получил его от Plumb Center. Он описан как 1.25-ДЮЙМОВЫЙ МУЛЬТИФИТ СОЕДИНИТЕЛЬ S28M. Поиск по s28m находит. Не знаю, почему он говорит 1,25 дюйма, так как он точно подходит для промывочной трубы. Фрэнк

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Вы уверены, что труба для смыва 38 мм? Это не имеет смысла.1 1/2 и 1 1/4 вроде как другое название 32 и 40мм, с28м это Компрессионные фитинги Macalpines. Может они просто сильнее затягиваются, чем марлейские. Саймон.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Извините, вы сказали 1. 25 разъем. Может быть, вы можете просто форсировать 38-мм од трубка. Я не мог с marley от B&Q. Саймон.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

.

Добавить комментарий

Ваш адрес email не будет опубликован.
