Электропроводка в бане и сауне


Освещение бани

Баня, это древнее любимое занятие русского человека. Многие хотят вернуться к истокам и почувствовать себя моложе на дачном участке или загородном доме.

В этой статье я коснусь немаловажного момента- электропроводки в бане или сауне.

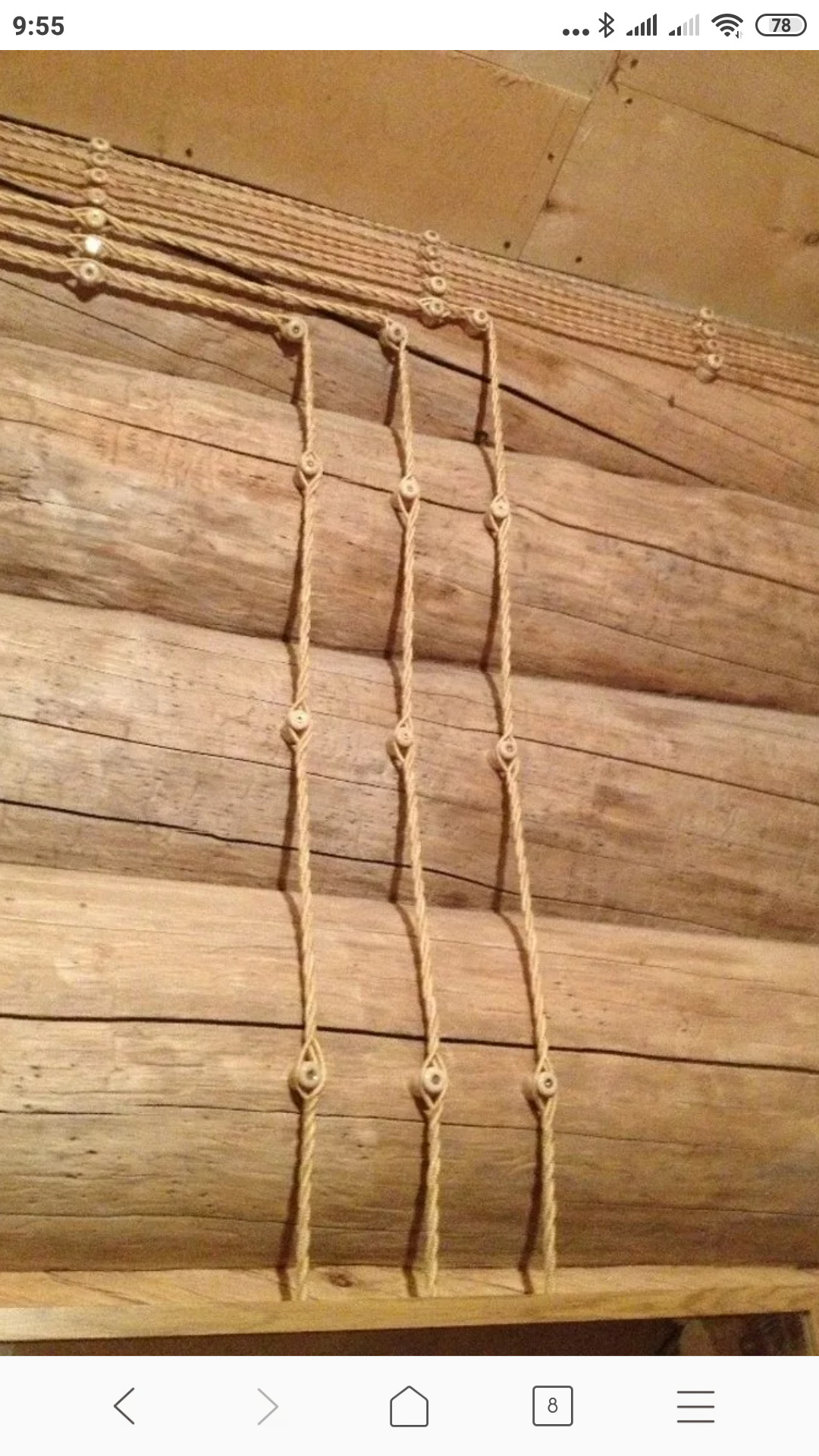

Ретро проводка в бане.

Температура внутри парилки может достигать 120 градусов цельсия в некоторых местах. Электропроводка, выполненная кабелем для обычных помещений, вскоре выйдет из строя. Изоляция, под воздействием температуры, начнет разрушаться, произойдет короткое замыкание и, если автоматы защиты подобраны неправильно, неизбежен пожар.

Следовательно выбрать наиболее подходящий для таких температурных условий кабель.

Для электропроводки в бане я рекомендую использовать провод РКГМ.

  • Р – резиновая изоляция жилы
  • К – тип резины, кремниорганическая
  • Г – гибкий, без брони
  • М – оплетка из стекловолокна, пропитанная лаком или эмалью

Таким образом, вся электропроводка внутри парной, должна быть выполнена из этого кабеля. К каждому светильнику в бане должно быть проложено 2 жилы.

Номер телефона и WatsApp для бесплатной консультации : 8-985-333-19-14

Как организовать освещение в бане?

Хоть в парной и должен быть полумрак, но иногда необходим и яркий свет. Рекомендую установить два светильника под полками и два сверху, под потолком. Когда нужен яркий свет, можно включать все освещение полностью, для полумрака сгодится и лишь нижний свет.

К напряжению в бане тоже предъявляются особые требования. Это помещение с повышенной опасностью поражения электрическим током, так как влажность достигает в нем ста процентов.

Поэтому напряжение должно быть в пределах 12В-36В для светильников. Для этого за пределами банного помещения устанавливается понижающий трансформатор.

В парной лучше установить лампы накаливания, так как они наиболее подходят для таких помещений. Светодиодные и галогенные лампы в сауне быстро выйдут из строя. Первые боятся высоких температур, вторые сами сильно греются.

Мощность ламп- 60 Вт. Если используется четыре светильника, то суммарная мощность такого освещения составит 240 Вт. Следовательно выбираем понижающий трансформатор для бани мощностью 250 Вт.

Как подключить печь в бане?

Самое главное, источник тепла и пара, или печь для бани, может быть двух видов.

Первый, самый естественный, это дровяная печь. Дровяная печь для бани не требует электрического подключения, нужно лишь вовремя подкладывать дрова. Второй – электрическая печь для сауны. Это металлический бак произвольной формы, до верху заполненный камнями. Снизу располагаются нагревательные элементы- ТЭНы. Такая печь для сауны подключается тоже проводом РКГН, только сечением около 4мм2.

Наш коллектив имеет большой опыт в прокладке электропроводки в бане и сауне. Можем гарантировать бессрочную гарантию при адекватности обеих сторон. Стоимость работ по прокладке жаропрочным кабелем можно посмотреть здесь цены .

Электропроводка и освещение для бани и сауны, сделать электропроводку в парилке

Повышенная влажность и высокая температура в одинаковой степени отрицательно могут сказаться на состоянии электропроводки и создать пожароопасную ситуацию.


Предварительная подготовка

Ознакомиться с Правилами устройства электроустановок (ПУЭ). На территории России действует 7-е издание этого документа.

В этих Правилах, в разделе 7, вы найдете четкие требования к установке электропроводки и электроприборов в помещениях с повышенной влажностью и температурой.

Начертить схему электропроводки в бане и определиться, где и какое оборудование будет установлено в бане, где и какие будут установлены светильники, розетки, выключатели, какие провода и сколько их в метраже вам понадобится для уличной и внутренней проводки. От количества электрооборудования и осветительных приборов зависит выбор сечения проводов. Научиться правильно рассчитать мощность (нагрузку), которую будет нести ваша электросеть в бане, определиться с оптимальной освещенностью помещения.

Изучить вопрос заземления отдельно стоящего строения а также, обладать информацией о местной электросети, поскольку наши сети ранее не предусматривали заземление в каждом отдельном доме.

Требования к прокладке электропроводки в бане

  • Все кабели прокладываются только в строго горизонтальном либо вертикальном направлениях.
  • Углы поворотов проводов прокладываются только под прямым углом (90 градусов).
  • Горизонтальная линия проводки может располагаться не ближе, чем 10—20 см от потолка и должна проходить параллельно ему.
  • Расстояние проводов от дверей должно быть более 10 см. То же самое касается переключателей возле окна.
  • От металлических предметов, батарей провода должны прокладываться на расстоянии не ближе, чем 50 см.
  • Переключатели могут быть расположены на высоте до 1 метра от поверхности пола.

Также следует учитывать, что розетки по евростандарту располагают на расстоянии 30 см от уровня пола,  от двери душевой кабины розетки и выключатели могут располагаться не ближе, чем 60 см, разводка кабелей от распределительного щита производится цельным куском кабеля.

Проводку можно соединять только в соединительной (распаечной) коробке, которая имеет высокую степень защиты от влаги и пыли. Электрический щиток монтируется максимально близко к входу подводящего кабеля.

Запрещено

  • Прокладывать провода напротив дверных проходов и в углах стен.
  • На один переключатель подключать более двух светильников.
  • Не допускается никаких сгибов и перекручивания проводов.
  • Не допускаются скрутки проводов — соединения проводов могут быть только с помощью спайки, сварки, винтовых или болтовых сжимов и клемм.
  • Прятать и скрывать распределительные (соединительные) коробки.
  • И еще несколько предварительных рекомендаций:
  • Перед началом монтажа прорисуйте на стенах карандашом основные трассы проведения кабелей (по уровню) и обозначьте точки оборудования, светильников, выключателей, розеток.

Схему электрической сети сохраните на бумажном носителе на случай, если придется делать ремонтные работы в будущем.


Особенности подключения электропроводки в банях и саунах

Проведение электропроводки в местах повышенного риска поражения током и пожарной небезопасности, каковыми являются баня или сауна, требует соблюдения особых правил.

В части электропроводки:

Необходимо протянуть отдельную, самостоятельную линию поступления электроэнергии от главного распределительного щита с отдельным защитным автоматом, а также смонтировать обособленный контур заземления. По рекомендациям ПУЭ в парилке следует применять проводку, способную выдержать температуру до 170—180 градусов.

Согласно требованиям ПУЭ, следует применять скрытую систему электропроводки, в то же время допускается открытая прокладка проводов. Открытая электропроводка допускается в деревянных стенах бани, то есть провода могут вестись по поверхности стен, а следовательно располагать их лучше в менее заметных местах. В кирпичных стенах электропроводка должна быть скрытой, то есть проходить за слоем штукатурки.

Электрические провода не должны касаться непосредственно деревянных стен или деревянных отделок. Поэтому проводку производят в закрытых коробах либо по огнеупорной поверхности (трассе). Для этого под любое электрооборудование, розетки и выключатели подкладывают специальные термостойкие подкладки из керамики или листов ацэида, или полоски асбеста ( не менее 3-х мм толщиной и 10 мм выступа за кабель с обеих сторон), которые служат отличным изолирующим материалом. Из термостойкого материала, не проводящего ток, монтируется трасса. Нужно заранее рассчитать расстояние между объектами с тем, чтобы укрепить изоляторы на приблизительно одинаковом расстоянии друг от друга. На бревенчатых стенах по горизонтальным линиям изоляторы крепятся вдоль бревна на расстоянии 35—40 см друг от друга. По вертикальным линиям установки электроприборов изоляторы устанавливаются по два на каждое бревно. Изоляторы прикручивают саморезами при помощи шуруповерта под углом 45 градусов вверх и вниз.

В части приборов и оборудования:

  • УЗО (устройство защитного отключения) в распределительном щите является обязательным условием применения. Задачей УЗО является сравнение тока, проходящего по фазе и нулю. И если разница этих значений больше предельного порога УЗО (то есть происходит утечка тока), то УЗО автоматически отключит фазу и нуль. Для бань используется УЗО на 5—10мА.
  • Розетки в бане должны выдерживать нагрузку в 10—16 А, быть в брызгозащитном исполнении, с крышками, класса защиты IP-44 и выше. То же касается выключателей, соединительных коробок и светильников.
  • Электрооборудование допускается использовать только специально предназначенное для использования в помещениях с повышенной влажностью. Всю невстроенную в электронагреватель аппаратуру лучше размещать вне саун.
  • если она размешена в парилке, то ПУЭ настаивает на применении ограничителя температуры, благодаря которому при достижении температуры до отметки в 140 градусов, электропечь будет отключена от напряжения.
  • может быть установлена в моечной, в углу, поближе к двери или в предбаннике. Если же вы собираетесь устанавливать печь-каменку, то ее необходимо располагать таким образом, чтобы дымовая труба по длине была как можно меньших размеров, а также ее нужно оградить термостойкими перилами, во избежание пожара.
  • для парной должны быть с деревянным абажуром, термостойким, влагонепроницаемым плафоном и керамическим патроном. Металлические части светильников должны быть заземлены. В моечной подойдет любой светильник, предназначенный для ванных комнат. Рабочее напряжение не должно быть выше 24 Вольт в светильниках.
  • должны подключаться к кабелю непосредственно после его выхода из стены или потолка, с тем чтобы максимально исключить прохождение проводов по стенам в парной и моечной.

Запрещается

В части электропроводки:

  • Не допускается скруток, разрывов и соединений проводов в моечной и парной.
  • Категорически запрещено вести электрический кабель над печкой.
  • Не допускается проведение кабелей в металлических трубах, рукавах или с металлическими оболочками, а также по жестяным поверхностям.
  • В части приборов и оборудования
  • Розетки штепсельные, переключатели и соединительные коробки не допускаются к установке в парилке, моечных помещениях и в помещениях, содержащих нагреватели для бань и саун, их устанавливают в предбаннике либо в комнате отдыха.
  • Электронагреватель также лучше разместить в другой комнате.

Некоторые общие рекомендации

  • Светильники для бани лучше всего использовать настенные боковые, с мягким, рассеянным освещением.
  • Количество светильников и их размещение зависит от площади помещения.
  • Приветствуется также естественное освещение, для чего достаточно одного окна.
  • В подвесных светильниках лучше использовать лампы не более 60 Вт.
  • Освещение парилки можно также устроить, если сделать перегородку с предбанником из термостойких стеклоблоков или же смонтировать стеклянную дверь.

Самым безопасным вариантом освещения на сегодняшний день является оптическое волокно, ведь оно не проводит электричество, а света вполне достаточно. Оно успешно применяется в турецких банях.

Дополнительное оборудование, которое вы захотите разместить в бане должно быть учтено в схеме электропроводке:

  1. Кондиционер
  2. Стиральная машина
  3. Электрочайник

Альтернативная система электропитания, на случай перебоев снабжения электроэнергии.

Также для освещения бани, в особенности в парилке либо душе, можно рекомендовать использовать напряжение 12—36 В, но в этом случае вам понадобится понижающий трансформатор.

Типы электропроводок в бане — преимущества и недостатки

Монтаж электропроводки в бане может быть осуществим двумя методами:

  • открытым (накладным)
  • скрытым (внутренним)

Открытый монтаж электрических сетей предусматривает прокладку проводов в:

  • стальных коробах (кабель-каналах),
  • гофрорукаве
  • лотках
  • электротехнических плинтусах.

Справка:

Короб представляет собой конструкцию квадратного, треугольного либо прямоугольного вида, с плоским основанием, внутри которой прокладываются все кабеля в помещении. Короба открытого типа называют лотками. Кабель-каналы изготовлены из специальных невозгораемых материалов.

Проводка прокладывается поверх:

  • стен
  • потолков
  • опор
  • Для этой цели используются:
  • струны
  • тросы
  • изоляторы
  • ролики

Важно!

Внутри трубопроводов не допускается никаких соединений либо повреждений проводов Кабель-каналы могут быть заполнены проводами не более, чем на 60 % для того, чтобы исключить перегрева коммуникаций и, соответственно, опасности короткого замыкания.

Преимущества

  • Монтаж дешевле, поскольку исключается штробление стен
  • Упрощаются ремонтные работы
  • Недостатки
  • Неэстетический внешний вид
  • Проводка в кабель-каналах по деревянным конструкциям может привести со временем к деформации пластиковых коробов.
  • Гофротрубу сложно проложить идеально ровно и она накапливает пыль.

Скрытый монтаж электропроводки предусматривает прокладку кабелей в закрытых коробах внутри конструкций строения:

  1. в стене
  2. в потолке
  3. в перекрытиях
  4. в бороздах под штукатуркой
  5. под съемным полом
  6. внутри строительных конструкций.

В этом случае пристальное внимание следует уделить стыкам кабелей, в частности, их изоляции. А если конструкции строения выполнены из дерева, то обязательно подкладывают изолирующий материал снизу и сверху провода. ПУЭ рекомендует скрытый вариант электропроводки в банях.

Достоинства скрытой проводки:

  • Пожаробезопасна и защищена от влаги, так как доступ воздуха и влаги к проводам существенно ограничен
  • Безопасна в плане случайных прикосновений к токоведущим жилам
  • Срок эксплуатации выше, чем у открытой проводки, так как исключены любые механические повреждения
  • Эстетичный вид

Недостатки скрытой проводки:

  • Ограниченный доступ к проводке, в случае устранения неисправностей
  • Трудоемкий монтаж

Виды проводов для бани

Для воздушной электропроводки самым надежным проводом на сегодняшний день является СИП(самонесущий изолированный провод), который присоединяется одним концом к магистрали, а другим — к конструкции ввода на стене сооружения.

Справка

СИП представляет собой скрученные в жгут фазный, нулевой и дополнительный провода, не нуждается в несущем тросе и монтируется к опорам либо к стене зданий при помощи линейной арматуры (анкерных зажимов). Минимальное сечение — 16 кв.мм. Провод с таким сечением пропускает ток до 63 А. Для бани, по требованиям ПУЭ, сечение провода не должно быть меньше 16 кв.мм, а большее сечение для бани ни к чему.

Достоинства СИП

  • Провода не схлестываются, а значит исключается короткое замыкание
  • В зимний период на проводах не образуется ледовая корка
  • имеет специальное атмосферостойкое покрытие, устойчивое к атмосферным перепадам температур. Такой провод актуально использовать на побережье моря.
  • Провода не подлежат вторичной переработке, следовательно исключено воровство
  • Простота монтажных работ за счет наличия специальных зажимов
  • Высокая механическая прочность, что исключает обрывы линий
  • СИП можно прокладывать по фасадам зданий
  • СИП можно прокладывать в совместной подвеске с линиями связи и проводами высокого и низкого напряжения, что может дать экономию на опорах.
  • Срок их эксплуатации более 25 лет

Недостатки СИП

В сравнении с неизолированными проводами, которые повсеместно можно встретить в частных секторах, затраты по прокладке СИП повышаются примерно на 20 %. Стоимость СИП с сечением 16 кв.мм колеблется в пределах 20—30 руб за п.м.

  • Отсутствие гибкости, их сложно ввести в автомат защиты.
  • Для подземной электропроводки используется бронированный силовой кабель с медными жилами марки — ВБбШв и ВБбШвнг.
  • Преимущества ВБбШв
  • Кабель марки ВБбШв очень надежен, благодаря использованию в нем стальной оплетки
  • Кабелю не грозит земляная усадка
  • Кабелю не страшны грызуны

Недостатки ВБбШв

Высокая стоимость, которая колеблется в пределах 200 руб/п.м.

Для внутренних помещений (но не в парилку) применяются провода — типа NYM, ВВГ, для осветительных приборов можно использовать кабель ВВГнг-LS сечением 3х1,5, рекомендуется использовать ВВГнг-LS сечением 3х2,5

Для парилки и электропечи должен использоваться специальный кабель с максимально термостойкой изоляцией, способной выдержать температуру до 180 градусов и высокую мощность потребления, с медными жилами (алюминиевые провода в бане проводить нельзя). К ним относятся провода марки ПМТК, ПРКА, РКГМ, ПГРК или ПРКС. До монтажной коробки, которая должна быть расположена вне территории высоких температур, вы ведете один из предложенных термостойких проводов, а от коробки до щита можно вести кабель типа ВВГ или NYM. В деревянной бане можно прокладывать провод марок АПРН, ПРН, АВРН, ПРВД, с двойной изоляцией. Если в деревянной бане однофазная электропроводка, то питающий кабель должен иметь три жилы. Можно также использовать провода марок АПВ, ПВ, АППВ и ППВ

Преимущества

  • Провода марок ВВГ и NYM рассчитаны на максимальную температуру до 70 градусов.
  • Они не поддерживают горение
  • Устойчивы к окислительным процессам

Важно!

Для бани все кабели должны иметь:

  • двойную изоляцию, идеальной является изоляция «резина в резине»
  • быть медными, если предназначены для внутренней разводки
  • защищены водонепроницаемыми оболочками
  • быть трехжильными, чтобы имелась возможность заземления приборов и розеток.

Устройство электропроводки внутри бани

Прокладка проводов осуществляется в нижней части каркаса стен. Ввод провода в розетки, выключатели нужно производить снизу или сбоку, сделав V-образное колено (петельку), чтобы конденсат не проникал вовнутрь. В парилку кабель ввести через стену или потолок в том месте, где будет располагаться светильник. Свободные концы проводов должны иметь достаточную длину для свободного подключения светильников.

Установленные в парилках и моечной металлические части электроприборов должны быть заземлены. Для этого используют трехжильный кабель, два провода из которого подключают к фазе и нулю, а третьим проводом зануляют, подключая его к арматуре и ведя к домовому щиту либо к вводному ящику на участке и соединяя его с нейтралью. Все розетки должны быть защищены дифференциальными автоматами, а в помещениях повышенной влажности должны быть установлены УЗО с током срабатывания 10 мА. В комнате отдыха все провода, без соединений и каких-либо сращиваний, ведутся к щитку.

Щиток предлагается размещать либо в комнате отдыха, либо в тамбуре. Все провода, идущие от розеток, выключателей, вводных автоматов соединяются на щитке.

Устройство электропроводки снаружи

Существует два способа подведения электричества к бане:

  • воздушный
  • подземный

Воздушный способ монтажа

Воздушный способ монтажа предусматривает прокладку провода от распределительного щита к строению бани по воздуху и имеет определенные требования по высоте. Над проезжей частью провод должен располагаться на высоте не ниже 6 метров над уровнем земли. Над пешеходной частью — не ниже 3,5 метров. В строение бани кабель должен входить на высоте не ниже 2,75 метров от поверхности земли.

При расстоянии по воздуху от магистрали до дома более 25 метров необходимо устанавливать дополнительную опору.


Какая мощность необходима, какие приборы необходимо учитывать

Прежде, чем говорить о мощности и силе тока дадим некоторые вводные определения и пояснения, что такое однофазное, трехфазное подключение, ноль и заземление.

Однофазное подключение

Любая электрическая цепь состоит из двух проводов: провод, по которому идет ток, называют фазовым или провод, по которому ток возвращается, называют нулевым. По одному проводу ток идет к потребителю электроэнергии (например к лампочке), а по другому возвращается обратно. Так работает однофазная сеть.

Схема однофазной цепи

Трехфазное подключение

Трехфазная цепь включает в себя три фазовых провода и один нулевой.

При трехфазной сети переменный электрический ток течет по трем проводам и возвращается по одному.

Схема трехфазной цепи:

Энергосбытовые организации подают переменный электрический ток именно по трехфазным сетям — так ток попадает в наши дома. Иногда трехфазная сеть может заводится прямо в дом. В большинстве домов подается однофазная сеть. Узнать, какая сеть подключена к вашему дому очень просто:

когда во входящем кабеле 2 или 3 провода, значит сеть однофазная

когда во входящем кабеле 2 или 5 проводов — трехфазная.

Заземление

В однофазной сети это третий провод , который не несет какой-либо нагрузки, а осуществляет предохранительную функцию. Задача этого провода заключается в том, что в случае короткого замыкания избыток тока по этому проводу уйдет в землю.

Схема заземления:

Рассчитать мощность электроприборов как раз необходимо для того, чтобы равномерно распределить их нагрузку по фазам. Следует учитывать также, что современные электрические приборы бывают достаточно большой мощности, которые могут создавать слишком высокую нагрузку для однофазной сети. Поэтому в зависимости от того, сколько и какой мощности электроприборы вы собираетесь подключать на своем участке, вы можете сделать выбор в сторону подключения однофазной либо трехфазной сети.

Преимущества трехфазной сети:

Возможность использовать большую мощность. Однофазная сеть рассчитана на суммарную мощность примерно 10 кВт, а трехфазная — до 30 кВт и выше. Пример: если от линии электропередач в ваш дом заходит 1 фаза, то при сечении входящего провода 16 кв.мм. суммарная мощность всех приборов может быть не более 14 кВт, а если 3 фазы — то 42 кВт.

Легко подключать электроприборы с трехфазным питанием, например, электроплиты.

Недостатки трехфазной сети:

Понадобится стабилизатор, так как при неравномерной нагрузке на одну из фаз, остальные фазы будут работать некорректно.

В щит необходимо встраивать специальное оборудование, рассчитанное именно на трехфазную сеть.

Рассчитываем мощность

На всех электроприборах (лампочках, электропечах и т.д.) указаны цифры:

первая цифра — напряжение (варианты: 12, 24 ,220, 380 В)

вторая цифра — мощность электроприбора (пишется кВт или к

Для расчета необходимого сечения провода воспользуйтесь предложенным примером из таблицы:

Пример для однофазного подключения на 220 В:

двухжильным проводом — фазная жила и нейтраль, или

трехжильным проводом — фазная жила, нейтраль, защитный проводник

Суммарная мощность приборов, кВт

Сила тока, А (Мощность(Вт) / Напряжение(В))

Примерное соотношение сечения провода и силы тока

Пример

Парилка: 1 лампа — 60 Вт

Душ: 1 лампа — 60 Вт

Предбанник: 1 лампа — 100 Вт

Комната отдыха: 1 лампа — 100 Вт

Холодильник: 200 Вт

Бойлер: 2000 Вт

Насос: 600 Вт

Итого: 3120 Вт

При напряжении в 220 В: Ток(А) = 3120 / 220 = 14,18 А

16А —1,5 кв. мм

25А —2,5 кв.мм

32А —4,0 кв.мм

40А — 6,0 кв.мм

В нашем примере по расчету достаточно провода с сечением 1,5 кв.мм.

Если вы не хотите вдаваться в формулы и справочники, то можно просчитать нужное сечение провода более упрощенно:

С учетом запаса мощности, на каждые 2 кВт мощности соответствует 1 кв.мм сечения провода. Однако, с повышением сечения это соотношение не является точным.

В нашем примере для 3,1 кВт будет соответствовать проводка с сечением . Однако, при выборе провода следует всегда делать расчеты с запасом примерно в 20—25 %. В нашем примере:

Мощность с запасом: 3120 х 1,25 = 3900 Вт

Сила тока: 3900 Вт / 220 = 17,73 А

Сечение провода: 2,5 кв.мм.

Электропроводка и освещение для бани видео

Читаем дальше — узнаём больше!


Оценка: 2. 6 из 5
Голосов: 168

Электромонтаж бани

Люди, которые строят баню, знают, что надо придерживаться существующих правил во время строительства. Но только специалисты высокой квалификации могут построить баню, выдержанную в лучших традициях такого рода строений.

Важно помнить, что строительство бани является хотя и сложным, но в тоже время увлекательным процессом. Современная баня является местом отдыха души и тела и поэтому просто обязана  иметь не только хорошие банные качества, но и красивый дизайн отделки. Обратившись к профессионалам, проработавшим на рынке уже не первый год, можно не волноваться о качестве выполненных электромонтажных работ. В результате в конце работ вы получаете готовое место, в котором можно оздоровиться и душой и телом.

Истинные любители отдыха в бане не жалеют ни сил ни средств для её строительства, ведь они знают что баня отплатит им здоровьем. На сегодняшний день баню можно построить не только отдельно, но и разместить прямо в доме. Хотя первый вариант обходится несколько дороже, но удовольствия приносит гораздо больше. На сегодняшние время в загородных домах популярно не только русская баня, но и финская сауна.

Электропроводка в бане.

Зачастую одновременно с возведением загородного дома или дачи на участке производится строительство бани, которая в будущем будет своеобразным уголком спокойствия, уголком в котором все проблемы и бытовые вопросы отойдут на задний план.

Для электрификации отдельно стоящей бани лучше всего протянуть к ней отдельную линию от главного распределительного щита. Естественно эта линия должна находится под защитой отдельного автоматического выключателя.

При проектировании электрического ввода в баню, стоит воспользоваться одним из двух способов. В одном случае силовой кабель подводят по воздуху, а во втором под землей. Эти варианты имеют как плюсы, так и свои минусы.

Единственный недостаток, это внешний вид участка, который может быть испорчен висящими проводами. Основные плюсы воздушного метода подведения электричества к бане это низкая стоимость материалов и работ, но если длина линии составит больше 25м придется ставить дополнительную опору. Для такого вида подключения лучше пользоваться проводом СИП, срок службы которого не менее 25 лет, а для его монтажа выпускается специальная арматура. Но даже такие надежные провода имеют некоторые ограничения при монтаже. Главным образом эти ограничения связаны с тем, что жилы провода алюминиевые, следовательно, сам ввод в деревянную баню вводить нельзя, и придется делать переход на медный кабель, например NYM или ВВГнг.

Прокладка кабеля в баню под землей имеет несколько большие трудозатраты, но зато вы получаете участок, внешний вид, которого не испорчен воздушными кабельными линиями. Для такого варианта прокладки используют различные бронированные кабели, которые рассчитаны на долгие годы нахождения под землей. Перед прокладкой кабеля под землей выкапывается траншея, глубина которой примерно 80 см. На дно ее засыпается слой песка толщиной около 10 см. После прокладки кабель снова засыпается песком, сверху которого для полной защиты можно проложить кирпичи, а чуть выше сигнальную ленту. Ввод кабеля в здание выполняется через отверстие в фундаменте внутри металлической втулки.

В щите бани обязательно устанавливается вводной автомат, УЗО и автоматические выключатели, в зависимости от количества потребителей. Следует помнить, что баня относится к помещениям с повышенной влажностью, поэтому УЗО необходимо выбирать с током утечки 10-30 мА.

Электромонтажные работы в бане или сауне надо выполнять, учитывая все нормы и правила электробезопасности и на их основании выбирать способ прокладки и марку кабеля, а также подобрать электрооборудование по степени защиты. Деревянная баня включает в себя несколько помещений, которые относятся к разным категориям электробезопасности.

Электропроводка в парилке должна выдерживать температуру не менее 1700С, как правило, для этих целей используют кабель  VSS, SSJ с силиконовой изоляцией так же допускается прокладка одиночными проводами марок ПМТК, ПРКС, ПРКА, РКГМ проложенными в коробе или гофротрубе.

В других комнатах, не относящихся к помещениям с повышенной влажностью и опасностью, можно выполнить электромонтажные работы кабелем ВВГнг проложенном в пластиковом коробе, не поддерживающем горение.

Следует также помнить, что розетки и выключатели устанавливать в парилке нельзя, а все металлические части светильников должны быть заземлены.

В разделе Фотогалереи работ Вы можете подробно рассмотреть монтаж электропроводки в бане на примере  Электромонтажа бани из клееного бруса.

Компания Электромонтаж-ST быстро, качественно и с гарантией выполнит полный электромонтаж Вашей бани или сауны в Подольском, Домодедовском, Чеховском и Серпуховском районах.

Электропроводка в сауне — Контакт Плюс

Устройство электропроводки в сауне — важный этап, к которому следует отнестись с максимальной серьезностью. Положение электронагревателя определяется стандартами и логикой конструкции, вам остается выбрать оптимальную модель. Также следует заранее продумать количество, вид и размещение светильников.

Перед тем, как приступать к монтажу электрического оборудования, стоит проконсультироваться с профессионалами в области электричества, даже если вы безгранично уверены в своих силах. Ошибка в таком ответственном деле может вам слишком дорого обойтись.

Намечайте трассу прохождения проводов таким образом, чтобы линия раскладки находилась как можно ниже по внешней стене каркаса. Провода пропускаются в гофро- или металлорукав и закрепляются на элементах каркаса сауны. Обязательно проверьте: провода в каркасе не должны иметь никаких соединений и повреждений. Свободные концы каждого провода должны быть достаточной длины для подключения выключателя, светильников, а также для распайки на клеммах нагревателя. Светильники соединяются параллельно, как правило, через выключатель. Фаза берется от нагревателя. Осветительный и силовой кабели подводят к нагревателю в металлорукавах, заканчивающихся в панели нагревателя.

После того как монтаж лавок и все работы по обшивке кабины сауны полностью закончены, можно приступать к последнему этапу монтажа электрического оборудования.

Специальные шурупы, которые входят в комплектацию нагревателя, вворачиваются в стену сауны таким образом, чтобы им точно соответствовали крепежные отверстия панели нагревателя. Нагреватель должен устанавливаться с соблюдением безопасных расстояний, указанных в руководстве по установке к нагревателю. Раньше вокруг обогревателя возводилось обязательное ограждение. Но сегодня печи покрываются специальным покрытием Thermosafe, которое не дает поверхности обогревателя нагреваться до температур свыше 35–40 градусов.

Между ТЭНами укладываются камни с минимальным просветом между ними. Светильники закрепляются непосредственно на вагонке. Гигрометр, термометр, песочные часы, вентиляционные задвижки закрепляются шурупами на вагонке (обшивке стен сауны).

При полностью открытых задвижках и двери производят первое включение нагревателя. Температуру сауны доводят до 80 °C. После даем ТЭНам «обгореть» не менее 30-40 минут, после чего промытые камни закладываются в печь. Разумеется, до этого печь должна остыть. С легким паром!

Читайте также:

Как сделать влажную сауну

Выбираем освещение Cariitti для сауны и бани

5 медицинских причин посещать сауну чаще

Баня, сауна, хамам, терма. Сходства и различия.

Сауна в жизни финнов

Этапы строительства сауны

Управление сауной

Как часто можно посещать сауну

Сауна-кабина в квартире

Печь для общественной бани

В чем ходят в сауну, баню и хамам

Как выбрать камни для бани и сауны

Электрическая или дровяная печь, что выбрать?

Как выбрать электрическую печь для сауны

Как правильно использовать сауну

Система вентиляции в сауне

Покупать печь с парогенератором или без?

Породы древесины для сауны

Сауна для похудения

Безопасная электропроводка в бане из бруса

Баня – помещение с повышенной влажностью и резкой сменой температур, которые быстро разрушают провода. Деревянный брус легко воспламеняется.  Все это заставляет серьезно отнестись к проводке электричества.

Требования к устройству электропроводки в бане из бруса изложены в Правилах устройства электропроводок (ПУЭ-7) в части, касающейся влажных помещений. Нарушение норм и непрофессиональное отношение к этому вопросу грозят владельцу неприятностями.

На первом месте – безопасность

Электропроводка в бане из деревянного бруса обычно открытого типа, монтируется с учетом таких требований:

  1. Устанавливают отдельный вводный автомат и заземление.
  2. Электрокабели изолируют от деревянных поверхностей. Их укладывают в гофру, кабель-канал закрытого типа. ГОСТ запрещает применение кабелей в оболочке из металла или их укладку в металлические трубки и гофры.
  3. Выбирают провода, выдерживающие нагрев до 165-170°С, соединяют их с помощью клемм, не проводят над печкой (простой или электрической).
  4. Розетки и выключатели должны иметь брызгозащитный корпус, они не устанавливаются в парилке и моечной.
  5. Защитные устройства (автомат, УЗО) монтируют в электрическом щитке.
  6. Осветительные приборы должны быть с керамическими патронами и в защитном корпусе с классом защиты IP44. В парной и моечной – влагозащищенные настенные, безопасные и стойкие оптоволоконные с мягким светом.

Для бани предусматривают устройство индивидуального, отдельного от дома контура заземления и защитного щитка.

От дома к бане

Силовой кабель в баню проводят от центрального щитка, выделив для нее отдельную линию. Обычно уже на стадии проектирования решают, где вести провод – под землей или воздушным путем.

Провести кабель поверху дешевле. Этот способ выбирают, если земляные работы еще не закончены или от дома до бани небольшое расстояние. Провод (самонесущий изолированный кабель – СИП-3, СИП-2А, СИП-4) располагают на высоте 6 м над дорогой, 3.5 м над тротуаром или дорожкой. В баню вводят через стену или металлическую втулку на высоте не ниже 2,75 над землей. СИП через чердачное помещение не заводят. Крепят его на фарфоровых изоляторах или с помощью растяжки.

Второй способ более надежный, но и более дорогой.  Под землей проводят бронированный четырехжильный провод, который устойчив к усадке земли, зубам грызунов и другим неприятностям. В траншею (70 см глубиной) на песчаную отсыпку укладывают кабель и вновь насыпают песок. Следят за отсутствием натяжения провода.

Последовательность работ

Электропроводку монтируют в определенном порядке, соблюдая основные этапы:

  1. Устанавливают щиток в хорошо проветриваемом, доступном для обслуживания и освещенном месте – предбаннике или комнате отдыха.
  2. Делают от щитка разводку, не допуская перегиба и перекручивания кабеля. Не проводят провода под и над печкой, под и над дверными проемами.
  3. Подключают светильники и розетки (не ниже 90 см от пола, ввод кабеля снизу).
  4. Подключают электропечь (при наличии).

Влажность, жара – факторы, которые могут привести к поражению током при ошибочном монтаже проводки в бане. Можно, конечно, при достаточных знаниях и навыках справиться с электропроводкой самостоятельно, но лучше доверить работу специалистам.

Электропроводка для парового душа

Для этих устройств требуется выделенная цепь с защитой GFCI, правильно подобранная, установленная и подключенная в соответствии с нормами и проверенная, в противном случае может быть поврежден…

Требования к электропроводке парового душа
Предыстория: Натали, домовладелец из LaFayette
[блок объявления] Вопрос: Мой паровой душ Areil 609A — это насос LX Wirlpool, модель: TDA 120 / 220V 4.6A
Имеет три провода (зеленый, белый, черный) с прикрепленными круглыми металлическими концами. К корпусу насоса прикреплен небольшой зеленый провод с биркой в ​​виде дерева (заземление?)

Табличка со спецификациями панели управления: Ariel Model WS 609AÂ — 220V — 5250W (означает 24A?)
Та же 3-проводная комбинация (см. Рис.)

Предложения по настройке проводного соединения? Служба технической поддержки
может сказать мне только, что мне нужны два отдельных выключателя GFCI 220 В (по одному на каждый). Но техподдержка также сказала, что мне нужен провод 14 и 11 калибра.

Можно ли использовать калибр 14-3 или 10-3?
«Где красный провод?» это то, над чем продолжает размышлять мой друг, имеющий некоторый опыт работы с электрикой.
Можно ли подключить эту гидромассажную ванну?

Мы будем благодарны за любой вклад.

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Натали.

Натали, вы попросили меня внести свой вклад, и вот он: Для вашей безопасности и безопасности других, пожалуйста, наймите лицензированного подрядчика по электрике .Я говорю это из-за всех вопросов, которые вы задаете, которые говорят мне, что вы определенно не квалифицированы для установки этой схемы, особенно с паровым душем.
Для этих устройств требуется специальная цепь с защитой GFCI, правильно подобранная, установленная и подключенная в соответствии с электрическими нормами и проверенная, в противном случае могут быть повреждены электрические компоненты парового душа и любой, кто может использовать эту душевую установку.
Я поискал в Интернете информацию о вашем конкретном устройстве и очень часто вижу это в тех случаях, когда компания не предоставляет хорошее руководство по установке с полными электрическими характеристиками.Так называемая служба технической поддержки — не более чем телефонный жокей, который говорит из вторых рук и не понимает, что вам сказать. Есть много таких типов устройств, поступающих из других стран, которые напоминают эти проблемы. На веб-сайте, который я обнаружил, похоже, что это производитель или представитель, даже не было списка для вашего номера модели. На другом веб-сайте были показаны необходимые электрические детали, которые были неправильно идентифицированы, и требования схемы также не соответствовали.
Итог: покупатель, будьте осторожны! — «Сделка», которую вы могли заключить, на самом деле может доказать обратное, надеюсь, не ради вас.

Обратитесь к квалифицированному электрику, который сделает это за вас, так что это безопасно!

Следующие ссылки помогут вам решить ваш вопрос по электрике:

Для получения дополнительной информации о электропроводке гидромассажной ванны
Электропроводка гидромассажной ванны

Электропроводка гидромассажной ванны
Электрические коды и детали для электропроводки спа и джакузи.Основы для вашей установки, включая требуемую защиту от замыканий на землю GFCI и размер проводов цепи.



Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Как найти и устранить неисправности и отремонтировать электропроводку
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
900 13….и многое другое.

Будьте осторожны и будьте осторожны — никогда не работайте с электрическими цепями!
Проконсультируйтесь с вашим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Плюсы и минусы парилки — Forbes Home

Плюсы

Установка паровой бани в ванной делает доступными спа-ощущения. Вам никогда не придется выходить из дома, чтобы снова найти красивую парную.Готовность к отдыху — большой плюс для многих домовладельцев.

Домашняя парная также повысит стоимость вашего дома. На переполненном рынке недвижимости парная может выделить ваш дом и понравиться потенциальным покупателям. Добавление парной может повысить стоимость вашего дома при перепродаже на 30% и более.

После установки парилка обходится недорого, поскольку в ней используется гораздо меньше воды, чем в обычном душе, и при этом вы будете таким же чистым и расслабленным. 20-минутное посещение парилки добавит $ 1 к вашему счету за коммунальные услуги.

Минусы

  • Дорогая предоплата
  • Может вызвать плесень
  • Требуется регулярная чистка
  • Требуется профессиональная установка

Хотя парные, как правило, недороги в эксплуатации, они требуют больших первоначальных затрат. Средняя стоимость строительства парилки составляет 43 доллара за квадратного фута, а цены на сборные модели колеблются от до 22 долларов до 65 долларов за квадратный фут . Затраты могут быть вдвое больше, чем если вы настроите свою парную, добавив дополнительные сиденья или встроенные аксессуары, такие как звуковая система или диффузор эфирного масла.

К сожалению, парилки обеспечивают оптимальную среду для роста плесени — теплую и влажную. Рост плесени может быть опасен для вашего здоровья и привести к повреждению конструкции в вашем доме. Чтобы свести к минимуму рост плесени, тщательно очищайте парную не реже одного раза в две недели с помощью антибактериального очистителя. Для большей надежности протирайте его влажной тканью после каждого использования.

Установка паровой бани — дело непростое, что делает ее еще дороже. Установка парилки включает сантехнические и электромонтажные работы, а также удаление старого пола и укладку новой плитки.Стоимость найма подрядчика для наблюдения за установкой парной составляет в среднем от 2500 до 6000 долларов США. , включая саму парную, а также рабочую силу и материалы.

Спа и сауны Buffalo NY

Установка спа и саун

Если вы находитесь на ранних этапах планирования установки спа, сауны или парной, вы знаете, что есть еще очень много того, о чем стоит подумать. Это больше, чем просто марка или тип единицы.Отличные услуги по установке также зависят от таких ключевых факторов, как пространство и планировка вашего дома. Если вам нужна помощь во всем этом, мы можем попросить наших опытных технических специалистов помочь вам в этом процессе.

Мы работаем с известными брендами. Придя в нашу команду, вы поймете, что уже выбираете одну из лучших спа-систем на рынке. Если вам нужна помощь в отображении правильного места для этой системы или поиске наилучшего подключения к электросети, мы также можем дать совет здесь. Мы не относимся к термину «эксперты» легкомысленно — наши технические специалисты действительно знают свое дело.

Ремонт вашего спа, сауны или парной

Помимо монтажа, мы также покрываем услуги по замене электромонтажа. Если вы заметили, что эффективность любой из этих систем упала, если они не нагреваются, как раньше, если пар не работает или что-то вообще не работает должным образом, мы можем прийти и определить, связана ли проблема с проводкой. Если это произойдет, мы предоставим вам быстрые и экономичные средства правовой защиты.

Мы знаем, что есть соблазн попробовать самостоятельно отремонтировать спа, сауну или парную.В конце концов, мы живем в эпоху Интернета с обучающими видеороликами и онлайн-статьями, в которых рассказывается, как выполнить обслуживание шаг за шагом. Однако мы не советуем делать это — никакие онлайн-руководства не сделают из вас лицензированного профессионала. Если вам нужен рентабельный и качественный сервис, обращайтесь к нам.

Почему выбирают нашу команду?

Мы в Scherer Electric верим в честность, поэтому вы никогда не обнаружите, что мы пытаемся продать вас дороже или сбить вас с пути, просто чтобы заработать несколько долларов. Мы стремимся предоставить качественную работу домовладельцам в районе Большого буйвола — вот почему у нас есть 100% гарантия.Если вы не удовлетворены выполненной нами работой, вы не будете платить, пока наша команда не устранит проблему. Краеугольный камень нашего бизнеса — честность. У вас всегда будет честный и прозрачный технический специалист. Когда вы ищете электрические услуги, убедитесь, что вы пользуетесь услугами любимого электрика Западного Нью-Йорка! Свяжитесь с нами сегодня, чтобы назначить встречу.

Руководство пользователя генератора паровой бани серии

SteamSpa Black

Руководство пользователя генератора паровой бани серии SteamSpa Black Руководство пользователя

для моделей SteamSpa, включая: Генератор паровой бани серии Black, 4.5KW, 6KW, 7.5KW, 9KW, 10.5KW, 12KW, 15KW-24KW

SteamSpa

Схема подключения двойных парогенераторов

2. или местный код потребления электроэнергии для технических характеристик. Обратитесь к … Bluetooth Box. Вспомогательная цепь. Выключатель. Силовой кабель. Парогенератор 1.

  1. manuals.plus
  2. SteamSpa
  3. SteamSpa Black Series Генератор паровой бани Руководство пользователя
Не ваше устройство? Поиск руководств / таблиц:

Информация о файле: application / pdf, 48 страниц, 15.19MB

Документ 1255590685 11f873fa-d418-3d95-b97a-740ff361f8ae
 Стр.

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ
1. На всех генераторах SteamSpa требуется электрическое заземление. 2. При обслуживании генераторов следует отключать все источники электропитания. 3. Чтобы снизить риск взрыва, 4. Чтобы снизить риск травм, детям до 16 лет запрещается пользоваться паровой баней. 5. Чтобы снизить риск травмы:
A. Влажные поверхности паровых камер могут быть скользкими. Будьте осторожны при входе или выходе.B. Паровая головка горячая. Не прикасайтесь к паровой головке и избегайте попадания пара рядом с паровой головкой.
C. Продолжительное использование паровой системы может чрезмерно повысить внутреннюю температуру человеческого тела и ухудшить способность организма регулировать внутреннюю температуру (гипертермия). Ограничьте использование

готовьте на пару 10-15 минут, пока не будете уверены в реакции вашего Бади.
D. Повышенная температура может вызвать повреждение плода в первые месяцы беременности. Беременные или, возможно, беременные женщины должны проконсультироваться с врачом относительно правильного воздействия.E. Лицам с ожирением и лицам с сердечными заболеваниями, низким или высоким кровяным давлением, проблемами системы кровообращения или диабетом в анамнезе следует проконсультироваться с врачом перед использованием паровой бани.
F. Лица, принимающие лекарства, должны проконсультироваться с врачом перед использованием паровой ванны, так как некоторые лекарства могут вызывать сонливость, в то время как другие лекарства могут влиять на скорость тепла, кровяное давление и кровообращение.

ОСТОРОЖНОСТЬ
1. Вся проводка должна быть установлена ​​лицензированным подрядчиком по электрике в соответствии с местными и национальными правилами.2. Вся сантехника должна быть установлена ​​лицензированным сантехником в соответствии со всеми применимыми местными и национальными нормами.

3. Генераторы серии предназначены только для использования внутри помещений. Беречь от замерзания. 4. Генераторы серии не предназначены для обогрева помещений. 5. Опасность поражения электрическим током - внутри этого оборудования присутствует высокое напряжение.

Стр. 4

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

6. Убедитесь, что корпуса паровой бани должным образом герметизированы, чтобы избежать повреждения водой из-за выходящего пара. Для герметизации всех труб и фитингов рекомендуется использовать 100% силиконовый герметик.Не допускайте попадания пара в полость стены.
7. Никогда не отключайте подачу воды к работающему парогенератору.
8. Мы рекомендуем выбирать пароварки, близкие по мощности. Пароварка с наивысшей мощностью должна быть основным агрегатом. У каждой пароварки должен быть свой автоматический слив.
9. Настоятельно рекомендуется установить вытяжной вентилятор снаружи парилки, чтобы удалить излишки пара из ванной или душевой.
10. Для коммерческого использования мы рекомендуем проконсультироваться с местными инспекторами, чтобы убедиться, что система подходит для вашего использования.Во многих юрисдикциях для коммерческого использования потребуется котел ASME: генераторы Steam Spa не являются котлами.

11. Из выпускного отверстия для пара идет горячий пар! Для каждого выхода пара требуется отдельный паропровод. Не подключайте вентиль или запорную арматуру в паропроводе! Избегайте ловушек и впадин в паропроводе, где может скапливаться вода и вызывать закупорку пара. Трубопровод горячего пара должен быть изолирован от контакта с пользователем.
12. Не устанавливайте паровую головку возле скамейки или там, где может распыляться пар или где на пользователя будет капать конденсат, так как это может привести к ожогу.13. Центрирование паропровода крайне важно в помещениях, сделанных из пластика, акрила, смолы, стекловолокна или подобных материалов. Если паровая труба соприкасается с материалами, не рассчитанными на 240F (115c) или выше, это приведет к повреждению этих материалов.
14. Подключите органы управления точно так, как описано. Не подключайте дополнительную проводку или источники питания к органам управления или их клеммам в генераторе.
15. СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО.

7

7 7

8

9 10

12

14

15

16

18

19

19

21 год

27

27

28 год

РУКОВОДСТВО ПО ПРИЛОЖЕНИЮ ДЛЯ ПАРОВОГО ГЕНЕРАТОРА

31 год

39

40

41 год

42

43 год

Стр. 6

4.SteamSpa не несет ответственности за повреждения или неисправности продукта, вызванные самостоятельной установкой или процедурами установки, которые не соответствуют руководству пользователя.

14. Всегда устанавливайте генератор горизонтально, чтобы датчик уровня воды работал нормально.

Стр.7

Выпуск пара Предохранительный клапан
Водозабор

Предохранитель для отвода воды для проводного электропитания

Отверстие для провода питания Предохранитель для подачи питания на провод

Провод контроллера и отверстие для светового провода

Выход пара Предохранительный клапан Вход воды

Отвод воды

Предохранитель для провода питания

Отверстие для провода питания Предохранитель для подачи питания на провод

Провод контроллера и отверстие для светового провода

Стр. 8

Выход пара
Предохранительный клапан Подача воды

Предохранитель для отвода воды для проводного электропитания

Отверстие для провода питания Предохранитель для подачи питания на провод

Провод контроллера и отверстие для светового провода

Амперметр

1.Проверьте напряжение источника питания и убедитесь, что используется подходящее напряжение.

Тип

Мощность кВт

Электроснабжение (1 фаза)

Ток электричества (А)

Технические характеристики силового провода (AW G)

для парогенератора.

В-450

4.5

240 В

19

12

2. или местный код потребления электроэнергии согласно спецификациям. Обратитесь к

В-600

6

240 В

25

10

амперметр для ампер.

В-750

7,5

240 В

32

8

3. Подключите заземляющий провод оборудования подходящего размера к клемме заземления.

В-900

9

240 В

38

8

4. Все соединения должны быть внутри

В-1050 10.5

240 В

44

6

в соответствии с национальными и местными нормативами потребления электроэнергии и

В-1200

12

240 В

50

6

установлены профессиональными электриками. Приведенные выше данные относятся к однофазным двигателям на 240 В. Установите независимый

выключатель между питающей линией и парогенератором. Установите выключатель питания

в пределах видимости парогенератора для отключения электроэнергии, когда он не используется.

Стр.9

Стр.10

Иллюстрация 1.4
Стр. 11

МОНТАЖНЫЙ ЧЕРТЕЖ ДВОЙНЫХ ПАРОГЕНЕРАТОРОВ

pCaonnetrl ol

Bluetooth Box bPlouweteorostuhpbpolyx кабель для

Кабель управления GSteenaemrator1

Адаптер

Поставка (не предоставляется)

Иллюстрация 1.5

1OD0uu.ta5llekStwtfeo1ar2mkw SOiuntglelet Steam

RPreelisesfuVraelve SGteenaemrator2
WasWt et Ear ltDlebrrarIainnildeVetad3l / vf8lee "sxtha ionlee s s Rreosmeravoir hWaavteedriSschountonfefcVtaslfvoerAelal spyipsienrgvcminugst

Схема BAruexailkiaerry

Силовой кабель

12 "

Минимум разрешения на обслуживание

Парогенератор 1

Парогенератор 2

ПРЕДУПРЕЖДЕНИЕ! Для двойной установки у каждого блока должна быть своя выделенная линия (240 В).

Дренажный поддон Выход пара Вход воды Дренажная линия

90 изогнутый локоть

Иллюстрация 1.6.1
Стр. 12

15 "

Минимум разрешения на обслуживание

Иллюстрация 1.6.2

6 дюймов
Минимум разрешения на обслуживание
Иллюстрация 1.6.3

Стр. 13

2. Используйте только латунные или медные трубы. Не используйте черные и оцинкованные трубы или трубы из ПВХ. Подключите редукционный клапан к манометру, водяному фильтру, запорному вентилю, гибкому шлангу между трубами горячей или холодной воды и генератором. См. Стр. 10 рис. 1.2 и стр. 11 рис. 1.4. ВНИМАНИЕ! 1. Вода на входе не должна превышать 160F. 2. Запорный вентиль следует устанавливать в легкодоступном месте.3. Перед подсоединением водопровода к парогенератору полностью промойте линию подачи воды, чтобы удалить любые отложения в воде. 4. Запорный клапан должен быть открыт примерно на 25%, чтобы снизить давление воды в генераторе. Давление воды в генераторе должно составлять от 15 до 20 фунтов на квадратный дюйм. при необходимости соответственно уменьшите давление. 5. Должен быть установлен гидропневматический редукционный клапан. Комплект для быстрого сброса и снижения давления SteamSpa поставляется с устройством понижения давления, откалиброванным для работы с любой генераторной установкой SteamSpa.6. Не используйте трубки PEX или PVC.
5. Паропровод должен иметь уклон, чтобы конденсат мог стекать в резервуар или комнату. 6. В паропроводе не должно быть провалов. Низкие участки могут собирать конденсат и вызывать сбои в работе или вызывать перегрев.
воду плюнуть в комнату.
Стр. 14

Стр. 15

Клапан наполнения воды Клапан слива воды

Черный Красный Желтый

Клапан наполнения воды Клапан слива воды

Черный Красный Желтый

Красный (ShortPinW) после уровня Senor Black (LongPin) Желтый (MiddlePin) Красный (ShortPinW) после уровня Senor Black (LongPin) Желтый (MiddlePin)

Красный Красный Красный Красный
белый

Красный Красный Красный Красный
белый

Поставка

В панель управления

Клеммный блок желтый / зеленый

красный

красный

Черный черный

красный

Черный Красный
Чернить

Чернить

красный

Поставка

В панель управления

Клеммный блок желтый / зеленый

красный

красный

красный

Черный черный

красный

красный

Черный черный

Черный Красный
Чернить
Черный Красный

Стр.16

Клапан наполнения воды Клапан слива воды

Черный Красный Желтый

Клапан наполнения воды Клапан слива воды

Черный Красный Желтый

Красный (ShortPinW) после уровня Senor Black (LongPin) Желтый (MiddlePin) Красный (ShortPinW) после уровня Senor Black (LongPin) Желтый (MiddlePin)

Красный Красный Красный Красный
белый

Красный Красный Красный Красный
белый

В панель управления

Клеммный блок питания желтый / зеленый

красный

Черный Черный Черный Красный Красный Красный

Черный Черный Черный
Красный Красный Красный

Черный Красный
Чернить

Чернить

красный

В панель управления

Поставка
Клеммный блок желтый / зеленый

красный

красный

красный

Черный черный

Черный черный

красный

красный

Черный Красный
Чернить

Чернить

красный

Стр.17

Стр.18

Стр.19

Стр.20

ЗАМЕЧАНИЯ: панель управления оснащена внутренним датчиком температуры, но внешний датчик температуры не является обязательным, если панель управления

установлен в парилке, внутренний датчик ТЕМП в порядке.при установке пульта вне парилки внешний

Необходим датчик ТЕМП.

Стр.21

АРОМАТИЧЕСКИЙ НАСОС
Стр. 22

Стр. 23

Стр. 24

Внешний вторичный контроль включения / выключения

Стр.25

вне вторичного контроля включения / выключения

вторичный контроль включения / выключения вторичный контроль

за пределами

Стр. 26

Стр. 27

Стр.28

9

Стр.29

Стр.30

РУКОВОДСТВО ПО ПРИЛОЖЕНИЮ ДЛЯ ПАРОВОГО ГЕНЕРАТОРА
С добавлением блока WF50 WIFI парогенератором можно управлять удаленно через наше приложение на вашем мобильном телефоне. Обратите внимание, что вам понадобится существующий беспроводной маршрутизатор.ВНИМАНИЕ: Блок Wi-Fi совместим только с панелью управления SS-BCT01BK, часть инструкции приложения предназначена только для пользователя, который приобрел блок Wi-Fi.
1. СКАЧАТЬ ПРИЛОЖЕНИЕ НА МОБИЛЬНОМ
A. Для телефона Android отсканируйте QR-код, чтобы установить приложение.
Б. Для телефона IOS (Iphone) выполните поиск «Smart Life» в магазине приложений, чтобы загрузить приложение.
Android QR Code C. Войдите в интерфейс загрузки, как показано на картинках, нажмите «Загрузить», выберите «Установка», чтобы загрузить приложение, которое можно загрузить и установить.
Стр.31

2. РЕГИСТРАЦИЯ ПОЛЬЗОВАТЕЛЯ И ВХОД
Щелкните логотип приложения «Smart Life», чтобы войти в интерфейс входа в систему, как показано на рисунке. Если вы входите в первый раз, необходимо зарегистрировать новую учетную запись пользователя в качестве руководства.Зарегистрируйте новую учетную запись пользователя. Нажмите «Зарегистрироваться», если у вас уже есть учетная запись пользователя.
3. добавление парогенератора в список приложений
При первом использовании вам необходимо добавить свой парогенератор в список устройств.

Нажмите «Добавить устройство».

Нажмите еще раз "другие"

В других выбрать «другие (Wi-Fi)»

Введите пароль WIFI Нажмите «Далее»
Стр.32

Перед вводом пароля и нажатием кнопки «Далее» необходимо выполнить следующие действия. 1. Включите панель управления и выполните следующие действия в течение первых 5 минут. 2.Коснитесь значка, чтобы войти в интерфейс настройки, как показано на рисунке. 3. Переместите стрелку на «заводские настройки». 4. Удерживайте нажатой кнопку «ОК» в течение 2 секунд, вы услышите звук «ПЧЕЛ», теперь система находится в режиме соответствия WIFI.
состояние, вы можете видеть мигание светодиода на коробке WIFI.
Настройка ОК
Когда парогенератор находится в соответствующем состоянии, введите пароль WIFI в приложении, нажмите «Далее», чтобы добавить парогенератор в приложение и войти в рабочий интерфейс продукта.

Нажмите "Далее", чтобы войти напрямую.

Изменить название устройства После добавления парогенератора в список.Нажмите "Завершено".

Нажмите устройство, войдите в рабочий интерфейс

Нажмите "Вкл. / Выкл."
Стр. 33

4.РАБОЧИЙ ИНТЕРФЕЙС ПАРОГЕНЕРАТОРА
Выйдите из интерфейса приложения. Измените название заголовка.

Время работы пара Steam TEMP.
Aroma Chroma Light Light Steam ВКЛ / ВЫКЛ
Время встречи Настройка включения / выключения питания

Стр. 34

5. ФУНКЦИЯ
A. Настройка температуры пара
Прокрутите вверх или вниз, чтобы установить ТЕМПЕРАТУРУ пара, и нажмите «Подтвердить».
Включите функцию Steam, нажмите "Tempe_Set" Нажмите кнопку Steam

Б. Установка рабочего времени

Прокрутите вверх или вниз, чтобы установить ТЕМПЕРАТУРУ пара, и нажмите «Подтвердить».

Функция Steam при нажатии кнопки «Время» для входа в интерфейс настройки времени.

Стр. 35

С.Назначение встречи

Прокрутите вверх или вниз, чтобы установить время работы пара. Нажмите с понедельника по воскресенье, чтобы установить рабочий режим.
Нажмите «Подтвердить», чтобы подтвердить настройку, и выйдите из интерфейса.
Нажмите «Встреча».

D.Chroma Light

Откройте одновременно паровой и насыщенный свет, нажмите значок соответствующего цвета, чтобы установить нужный цвет. Когда мы выбираем значок цветности, он автоматически меняет цвет.
Стр.36

E. нормальный свет и аромат
Включите функцию Steam, нажмите кнопку «свет», чтобы включить / выключить нормальный свет. Когда функция пара включена, нажмите кнопку ароматизации, чтобы включить / выключить функцию ароматизации.F. Настройка
1. Авто. Функция очистки Когда функция пара отключена, нажмите «Автоматическая стирка», чтобы запустить функцию очистки.
2. Переключатель единиц температуры Нажмите переключатель шкалы температуры, единицы измерения температуры можно переключать между градусами Цельсия и Фаренгейта.
3. Часы реального времени Нажмите на часы реального времени, чтобы получить то же время, что и часы на клавиатуре.

G. Настройки параметров

Щелкните здесь, чтобы настроить дополнительные функции Имя устройства Настройки

Делитесь устройствами с другими Нажмите, чтобы удалить устройство

Стр. 37

H.Share device и удалить устройство
Нажмите «Общие устройства». Нажмите, чтобы удалить устройство. Нажмите «Добавить общий доступ», чтобы войти в интерфейс. Введите учетную запись пользователя, которому вы хотите предоставить ему общий доступ к устройству.Но эта учетная запись пользователя должна быть зарегистрирована в приложении «умная жизнь». После ввода учетной записи пользователя нажмите «Готово»

Стр. 38

Парогенератор автоматически выполняет операцию сброса воды после каждого использования.
Стр. 39

Стр. 40

Синий
L1 L2
коричневый

Стр. 41

Синий
L1 L2
коричневый

ЭЛЕКТРОПРОВОДКА СОЕДИНЕНИЙ ДВОЙНЫХ ПАРОГЕНЕРАТОРОВ
Стр. 42

Стр. 43

Стр.44

ТАБЛИЦА РАЗМЕРОВ ПАРОГЕНЕРАТОРА

ТАБЛИЦА РАЗМЕРОВ ДВОЙНЫХ ПАРОГЕНЕРАТОРОВ

265-370 300-423 350-460 360-500 380-530 406-565 440-600

15 кВт (всего) 16,5 кВт (всего) 18 кВт (всего) 19.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
