Питание светодиодов от 220В своими руками. Схема и подробное описание

В данной статье приведен еще один пример схемы питание светодиодов от 220В, которую можно собрать самостоятельно.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

В отличии от светодиодной лампы на 220В, описанной в предыдущей статье, данный светильник обладает переключателем, позволяющим выбрать один из трех режимов яркости свечения светодиодов. В нижнем положении яркость будет минимальной, поскольку питающий ток через светодиоды составляет всего лишь 2 мА, в среднем положении – 6 мА и в верхнем – максимальная яркость при токе 20мА.

Описание лампы LED с питанием от 220В

Сопротивление R1 гасит амплитуду выбросов тока возникающих: в момент выбора яркости свечения переключателем SA1, во время включения в сеть 220В и в момент зарядки конденсаторов светильника при питании от 220В.

 Емкость С4 предназначена для уменьшения пульсаций напряжения после выпрямления переменного напряжения диодным мостом, тем самым снижается риск повреждения LED при питании от 220В.

При сборке лампы необходимо проконтролировать, чтобы напряжение на емкости С4 при применении LED обозначенного типа (504UWC) должно соответствовать примерно 30,7 вольт при выборе яркого режима работы (верхнее положение SA1)

Выпрямительный мост КЦ407А возможно поменять на DB105, DB107, либо можно установить четыре диода серии КД105Г, 1N4004, КД243Ж. Емкости C1,C2,C3 – любые пленочные К78-2, К73-17, К73-24 или схожие зарубежные, имеющие напряжение не ниже 400 В.

Возможно установить и другие светодиоды имеющие белое свечение, например, RL30-WH744D (5 мм, 5000мКд), RL50-WH744D (яркость — 8000мКд), DB10D-439AWD (10 мм, 9000мКд), RL30-WH744D (Змм. 5000мКд), RL80-WH744D (8 мм, 8000мКд). При подборе светодиодов, выбор следует делать в сторону светодиодов большого диаметра.

Перед тем как первый раз включить лампу в сеть 220В, необходимо все тщательно проверить. В особенности правильную полярность подключения группы светодиодов к конденсатору C4.

В силу того, что после выключения питания, конденсатор C4 имеет еще некоторый заряд, то  будет наблюдаться некоторое время слабое свечение светодиодов. Если в цепи светодиодов какой-то из них погас раньше, то его следует поменять на новый, поскольку он, либо был бракованный изначально, либо был перегрет во время пайки.

Внимание! Схема не имеет гальванической развязки с электросетью. Поэтому сборку и настройку лампы необходимо производить при ее отключение от сети.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Автор: А. Бутов,  Ярославская обл.

Подключение светодиода к 220 вольтам | LUX-DEKOR.RU

При конструировании радиоаппаратуры нередко встает вопрос о индикации питания. Век ламп накаливания для индикации уже давным-давно прошел, современным и надежным радиоэлементом индикации на настоящий момент является светодиод.

В этой статье будет предложена схема подключения светодиода к 220 вольтам, то есть рассмотрена возможность запитать светодиод от бытовой сети переменного тока — розетки, какая есть в любой благоустроенной квартире.
Если вам необходимо будет запитать несколько светодиодов одновременно, то об этом мы также упомянем в нашей статье. Фактически такие схемы применяются для светодиодных гирлянд или ламп, это немножко другое. Фактически здесь необходимо реализовать так называемый драйвер для светодиодов. Итак, подавайте не будем все валить в одну кучу, давайте по порядку.

Описание труды схемы подключения 1 светодиода к напряжению 220 вольт

Схема подключения светодиода к 220 вольтам не сложная и принцип ее труды также прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной сторонки он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен отвечать напряжению свечения светодиода. При увеличении напряжения на конденсаторе стабилитрон увеличивает свое сопротивление, ограничивая усилия зарядки для конденсатора своим рабочим стабилизирующим напряжением, фактически тем же усилием которым питается светодиод.

Больше этого напряжения конденсатор не зарядиться, так как стабилитрон «затворился», а во второй ветке мы имеем большое сопротивление в виде цепочки светодиод и резистор R1. В этот полупериод светодиод не светится. Стоит сказать и о том, что стабилитрон защищает светодиод от возвратного тока, который может вывести светодиод из строя.
Вот, наша полуволна меняется и меняется полярность на входах нашей схемы. При этом конденсатор начинает разряжаться и менять свою полярность зарядки. Если с ровным подключением все понятно, то ток со второй ножки конденсатора утекая в цепь, проходит сейчас через цепочку резистора и светодиода, именно в этот момент светодиод и начинает светиться. При этом усилие, как мы помним, зарядки конденсатора соответствовало примерно напряжению питания светодиода, то есть наш светодиод не сгорит.

Принципиальная схема подключения светодиода к сети 220 вольт переменного тока.

Радиодетали для подключения светодиода к 220 вольтам

Мощность резистора может быть минимальной вполне подойдет 0. 25 Вт (номинал на схеме в омах).
Конденсатор (емкость показана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт.

Светодиод может быть любой, так с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б.
Стабилитрон как мы уже упоминали должен отвечать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г

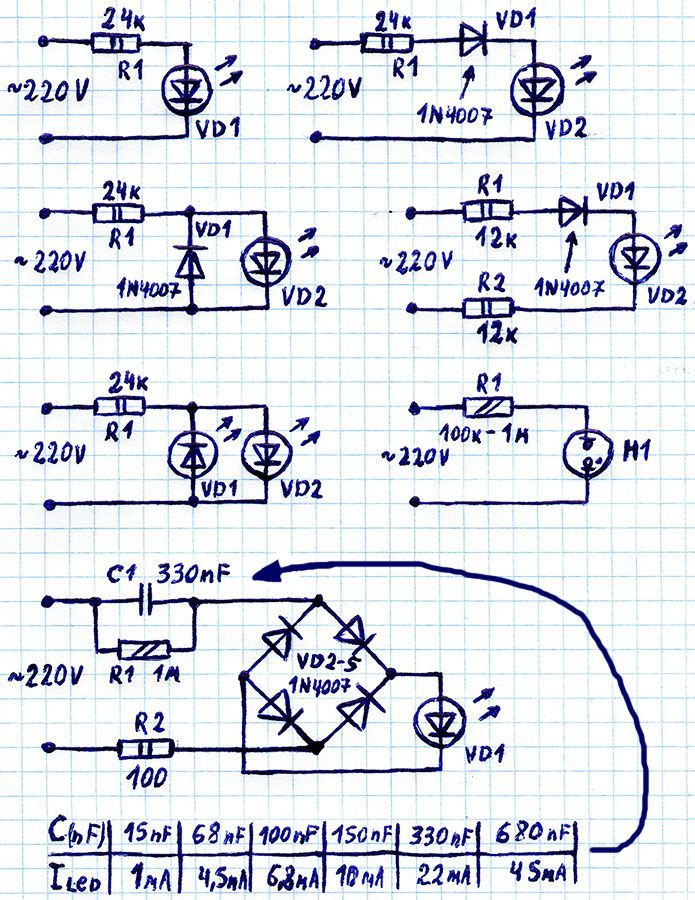

…еще варианты подключения светодиода к сети столы 220 вольт

Суть ниже приведенных схем сродни той, о какой мы рассказали ранее. Так необходимо ограничить ток и напряжение для питания светодиода в цепи. Добавляем в цепь сопротивление, тем самым снижаем и усилие.

(…на схеме выше использован токоограничительный резистор)

Добавляем в цепь конденсатор. При этом после зарядки конденсатора «закрывается», а значит срабатывает узко на каждую половолну. Тем самым и происходит ограничение напряжения на светодиод.

(…на схеме рослее использован гасящий конденсатор)

Вот и еще пару схем подключения 1 светодиода. Схемы утилитарны повторяют схему чуть выше, то есть используется ограничительный резистор. Неужели что введены некоторые вариации, но суть все равно одна. В ограничении усилия в цепочке со светодиодом.

Все схемы максимально простые, поэтому в настройке и отладке не бедствуют. Если все детали годные, то светодиод начинает светиться сразу.

Подключение нескольких светодиодов к 220 вольтам

Когда вам необходимо подключить разом несколько светодиодов, это несколько друга история. Фактически такие вариации схемы, еще правильнее схемы стабилизатора для светодиодов называют драйвером. Видимо от слова drive (англ.) в движении. То есть вроде как схема запускающая в работу группу светодиодов. Не будем сообщать о корректности применения данного слова и о новых словах, которые мы всегда заимствуем из других языков. Скажем лишь, что это несколько иной вариант, а значит и разбирать его мы будем в иной нашей статье «Драйвер для светодиодов (светодиодной лампы)».

Схема подключения светодиодов к 220 в » Радиоэлектроника

Для того, чтоб стопроцентно осознать как работает схема подключения светодиодов к 220 в, стоит малость вспомнить школьную программку физики.

Для начала, вспомним, что I=U/R и P=U*I

Разберемся, что означает в схема подключения светодиодов к 220 В «Светодиод с крутой ВАХ».

Допустим, подаем на диодик 5 В. Если в паспорте светодиода задано падение напряжения 3,2 В

( рис.1 Схема подключения светодиодов к 220 В)

то напряжение на светодиоде пока не вырастет до 3,2 В, то соответственно и ток через него течь не будет. Светодиод начнет сиять, если напряжение будет выше и погаснет если станет напряжение меньше допустимого. Красноватой кривой обозначается мощность, выделенная на светодиоде, относительно полуволны переменного напряжения.

Набросок 2. Схема подключения светодиодов к 220 В

Тут желтоватым цветом показано конкретно время горения светодиода, относительно полуволны напряжения.

Проанализировав данные рисунков 1 и 2 можно прийти к выводу: светодиод употребляется не считая подсветки как стабилитрон с напряжением 3,2 В либо выпрямительный диодик.

Рис.4 Схема подключения светодиодов к 220 В – индикатор переменного и неизменного напряжения. Рассчитываем балластное сопротивление.

Берем ток 40ма. Отсюда R=220B/0,04A=5500Om. На схеме подключения светодиодов к 220 В есть 2 резистора = 220*0,04=8,8 Вт. Берем два резистора мощностью 1 Вт и 2,4 кОм. Измерение проводим при 1, 2 секундах, по другому светодиоды сгорят. Если подключать один светодиод, то он сгорит сходу, потому что напряжение будет более 5В.

Рассчитаем резистор балластный на схеме подключения светодиодов к 220 В на рис.3

Дано: 44 светодиода и падение напряжения до 3,1 В при токе 18 ма, питающиеся от 220 В мостового выпрямителя.

Легкие подсчеты, согласно схеме подключения светодиодов к 220В:

44 светодиода зажгутся при 44*3,1=136 Вольта

Балластный резистор гасит: 220-136=84 В

Его номинал будет ( согласно схеме подключения светодиодов к 220В ) 84В

Схема светодиодного индикатора питания для 230В



В общем, мы видели, что все индикаторы в нашем доме на настенном распределительном щите состоят из неоновой лампочки небольшого размера и соединены последовательно с резистором 68k. Вы можете сделать индикатор, который очень красиво светится и выглядит так круто, используя светодиод, и сделать светодиодный индикатор для сети. Светодиодный индикатор имеет более длительный срок службы, чем другие. Здесь я описываю схему светодиодного индикатора, которую можно использовать с сетью переменного тока 230 – 240 В .

Преимущество светодиодного индикатора

заключается в том, что он доступен в различной цветовой гамме, для изменения цвета и защиты не требуется дополнительное защитное стекло. Если вам нужно использовать двухцветный или трехцветный светодиод (двух- или трехцветный), то никакая внешняя схема не требуется, поскольку светодиод обладает этим свойством. Он более прочный, чем другие.

светодиодный свет светится ярче и красивее, чем неоновая лампа. Но проблема со светодиодом в том, что он работает только с постоянным током, а не с переменным.Если я подключаю его к сети переменного тока с помощью резистора. Мы видим, что светодиод имеет незначительное свечение.

Если подключить выпрямитель после резистора с анодной точкой светодиода и заземлить непосредственно с катодом, то в качестве индикатора получится правильная и достаточная яркость.

Резистор 68 кОм или 100 кОм напрямую подключен к клемме линии переменного тока (+), чтобы уменьшить сигнал, подходящий для светодиода, после резистора последовательно с резистором должен быть подключен выпрямительный диод, чтобы преобразовать сигнал переменного тока в постоянный, а затем он подключается к светодиоду. положительный терминал.Отрицательный контакт светодиода напрямую соединен с заземлением переменного тока. Если вы хотите, чтобы светодиод светился более ярко, то вместо резистора 100 кОм подключается резистор 50 кОм. .
Будьте осторожны при подключении клемм диода и светодиода. При подключении неправильным или наоборот индикатор не будет работать. Используйте диод 1N4007. Ниже приведена схема подключения светодиодного индикатора к сети переменного тока 230 В.

ПРИМЕЧАНИЕ. Не прикасайтесь ни к каким частям цепи при тестировании. Это опасно .

 Вот еще одна схема светодиодного индикатора питания, которая может подключаться к любой линии 220-230 В переменного тока .

Эта цепь более надежна, чем 1-я.

Рекомендуемый резистор мощностью 1 Вт





Купить диод 1N4007 https://amzn.to/2UrkaGZ

Купить резисторы (смешанная стоимость) – https://amzn.to/2OvAra4



Связанный пост

Двухсторонние светодиодные трубки с прямым проводом 2 лампы Электрические 101

Для светодиодов с прямым проводом с двумя концами линия подключается к патронам на одном конце светильника, а нейтраль — на другом конце.С этими светодиодными трубками можно использовать шунтированные или нешунтированные патроны . При использовании патронов с шунтированием, отличных от , провода обычно нужно подключать только к одной стороне патрона с большинством светодиодных трубок (см. инструкции по подключению).

Внимание! Прямая проводка приведет к тому, что патроны будут запитаны линейным напряжением при включении выключателя света. Всегда отключайте питание светильника при установке или замене ламп в светильниках с прямым подключением.

Этикетка модификации приспособления должна поставляться вместе с трубкой. Поместите его на крышку балласта в соответствии с инструкциями.

Балласт мгновенного запуска 2 лампы

Заводская проводка

Прямой светодиодный провод с двумя концами

Схема подключения 2 лампы Устройство мгновенного включения

Отрежьте провода от балласта. Снимите балласт с приспособления (или оставьте его на месте). Используя оранжевые разъемы для проводов, обрежьте провода примерно до 1/2 дюйма. Можно использовать соединители проводов аналогичного размера.

Отдельные провода патрона (синие) подключены к линии.

Общие провода (красные) подключаются к нейтрали.

Эти соединения можно поменять местами. От индивидуального к нейтральному и от общего к линии.

Балласты быстрого пуска 2 лампы

Заводская проводка

Прямой светодиодный провод с двумя концами

Схема подключения 2 лампы Устройство быстрого запуска

Отрежьте провода от балласта.Снимите балласт с приспособления (или оставьте его на месте). Использование разъема желтовато-коричневого провода для линии и разъема оранжевого провода для нейтрали. Обрежьте провода примерно до 1/2 дюйма для нейтрали и от 5/8 до 3/4 дюйма для линии. Можно использовать соединители проводов аналогичного размера.

Отдельные провода патрона (синий и красный) подключаются к линии.

Общие провода (желтые) подключаются к нейтрали.

Эти соединения можно поменять местами. От индивидуального к нейтральному и от общего к линии.

Светодиодные трубки

Direct- Wire Dual- Ended LED Tube Lights 4 Lamp Instant Start

Direct- Wire Dual- Ended LED Tube Lights 4 Lamps Rapid Start

Прямой провод Односторонний Светодиодные трубки

Тумблер лампы 220 В перем. тока Принципиальная электрическая схема и инструкции

Описание

Благодаря малому потреблению тока схема может питаться от сети 230 В переменного тока без трансформатора.Напряжение питания снижается до 12 В постоянного тока с помощью реактивного сопротивления C1, двухдиодного выпрямительного элемента D1 и D2 и стабилитрона D3. IC1A, IC1B, R2, R3 и C3 образуют надежный тумблер без дребезга, управляемый P1. R4 и C4, подключенные к контакту № 6 IC1B, сбрасывают цепь (лампа гаснет) при подаче питания. IC1C и IC1D, подключенные параллельно, действуют как буфер, управляя воротами симистора через R5.

Принципиальная схема:

Детали:

  • Р1 = 470Р
  • R2 = 10К
  • R3 = 100К
  • R4 = 100К
  • R5 = 1К
  • С1 = 330нФ-400В
  • С2 = 100мкФ-25В
  • С3 = 100нФ-63В
  • С4 = 10мкФ-25В
  • Д1 = 1N4007
  • Д2 = 1N4007
  • Д3 = БЗС79К12
  • Д4 = ТИК206М
  • IC1 = 4011 вентиль И-НЕ

Примечания:

  • Цепь может быть постоянно подключена к сети, так как потребление тока незначительно.
  • Благодаря бестрансформаторной конструкции тепловыделение отсутствует.
  • Рекомендуется использовать симисторы с малым током затвора.
  • Очевидно, что вместо лампы могут питаться и другие приборы, при условии, что их рассеиваемая мощность не превышает примерно 400 Вт при 230 В.
  • 110-120 В переменного тока легко получить, просто изменив значение C1 на 680 нФ 250 В. Никаких дальнейших изменений не требуется.
  • В некоторых случаях, напр. когда управляемое устройство находится далеко от тумблера, для целей мониторинга может потребоваться контрольный светодиод.Если это так, отсоедините контакт № 10 IC1C от контакта № 11 IC1D и подключите светодиод и его токоограничивающий резистор серии 1K к контакту № 10 IC1C и отрицательному источнику питания.
  • Внимание! Схема подключена к сети 230 В переменного тока, поэтому некоторые части печатной платы находятся под смертельным потенциалом! Не прикасайтесь к подключенной цепи и поместите ее в пластиковую коробку.
  • P1 будет кнопка SPST
Схемы питания светодиодных лент

Какой блок питания мне нужен?
7 простые шаги, чтобы найти подходящий блок питания

Не хотите читать всю статью?

FLEXFIRE LEDs РУКОВОДСТВО ПО ИСТОЧНИКАМ ПИТАНИЯ: Воспользуйтесь таблицами, чтобы определить, какой блок питания для светодиодных лент вам нужен.

Используйте приведенный ниже ключ, чтобы узнать, какой блок питания вам понадобится. Посмотрите ниже и найдите количество футов, которые вы собираетесь использовать. Затем просмотрите последний столбец, чтобы узнать о рекомендуемом источнике питания для светодиодов.


См. таблицу выбора драйвера светодиодов

Введение

Поскольку наши светодиодные осветительные приборы можно настраивать по индивидуальному заказу и они бывают разных размеров, необходимый вам источник питания будет зависеть от ДЛИНЫ и ТИПА светодиодной ленты, которую вы используете для своего проекта.

Подходящий источник питания, необходимый для вашего проекта светодиодного освещения, легко рассчитать. Следуйте пошаговым инструкциям и примерам ниже, чтобы определить, какой блок питания вам нужен.

На протяжении всей статьи  выделено оранжевым цветом , мы будем создавать фиктивный пример, которому вы можете следовать.





Шаг 1. Какие серии светодиодных лент вы будете использовать?

Если вы еще не уверены, нажмите здесь, чтобы воспользоваться нашим инструментом выбора продукта

Первым шагом является выбор гибкой светодиодной ленты, которую вы собираетесь использовать для своего проекта.Каждая лента использует разную мощность или напряжение. Выберите серию и длину полосы света, которую вы будете устанавливать.

Для нашего пробного проекта мы будем использовать 10-футовую ленту Architectural Series в качестве примера.

Учитывайте рекомендуемую максимальную длину светового потока из-за падения напряжения

Серия Architectural имеет максимальную длину 42 фута в версии на 24 В.
Вы можете подключить к источнику питания более 42 футов, установив линии параллельно.

Шаг 2 – Убедитесь, что на вход вашей ленты подается напряжение постоянного тока 12 В, 24 В или 48 В .

Проверьте характеристики продукта или маркировку на полоске. Это важно проверить, потому что неправильное входное напряжение может привести к неисправности или другим угрозам безопасности. Кроме того, некоторые полосы света используют высокое напряжение переменного тока и не требуют источника питания.

Итак, в нашем продолжении, серия Architectural использует вход 24В.



Шаг 3. Проверьте, сколько ватт на фут будет потреблять ваша светодиодная лента

Этот шаг очень важен для определения мощности блока питания, который вам понадобится.Каждая полоса потребляет определенное количество энергии на фут (ватт/фут). Если у вас недостаточно энергии для освещения ваших полосок, они могут казаться тусклыми, мерцать или вообще не светиться. Ватты на фут можно найти на странице продукта полосы света.

Серия Architectural использует 4,4 Вт/фут.

Шаг 4. Расчет расчетного энергопотребления

Этот расчет важен для определения размера необходимого источника питания. Опять же, это зависит от типа и длины световой полосы.

Наш пример установки длиной 10 футов будет использовать 4,4 Вт/фут x 10 футов = 44 Вт

Шаг 5. Понимание правила 80%

При выборе блока питания рекомендуется убедиться, что вы используете только 80% максимальной номинальной мощности, чтобы увеличить срок службы блока питания и обеспечить его охлаждение во избежание перегрева. Это называется дерейтинг. Этот расчет выполняется путем деления расчетной мощности ленты на 0,8.

В нашем дальнейшем примере 44 Вт делят на 0.8 = минимальный номинальный источник питания 55 Вт.

Это означает, что вам понадобится блок питания с минимальной выходной мощностью 55 Вт при 24 В постоянного тока согласно .



Шаг 6. Соберите все вместе, чтобы определить, какой блок питания вам понадобится

В нашем примере мы определили, что нам нужен блок питания 24 В с минимальной выходной мощностью 55 Вт .

Как только вы узнаете необходимое напряжение и минимальную мощность, вы можете выбрать источник питания.В зависимости от вашей установки вы можете выбрать один из трех различных типов блоков питания.



1. Блок питания Zurik™ Dimmable — отлично подходит для диммеров переменного тока, таких как Lutron, Leviton и т. д. Отличная гарантия, которой доверяют во всем мире.

2. Настольный блок питания в пластиковом корпусе «подключи и работай» — Подключи и работай, прост в установке, предназначен для использования внутри помещений.

3.   Блок питания без регулировки яркости, как у Mean Well™  —  Надежный, рассчитанный на использование в помещении и на открытом воздухе, высокая выходная мощность, длительная гарантия, пользующийся доверием во всем мире.



Чтобы завершить наш пример, нам нужен блок питания на 24 В мощностью более 55 Вт.

Среди доступных вариантов вы можете выбрать один из следующих:

1. Блок питания Plug and Play: блок питания 24 В, 60 Вт, 2,5 А

2. Блок питания марки Mean Well™: 24 В, 60 Вт, HLG, Mean Well, 24 В, 60 Вт, LPV, Mean Well

3. Электронный диммируемый источник питания Zurik™ EMLV 24 В 60 Вт Zurik EMLV


Руководство по источникам питания для светодиодных лент Flexfire: используйте таблицы, чтобы определить, какой блок питания для светодиодных лент вам нужен.

Используйте приведенный ниже ключ, чтобы узнать, какой блок питания вам понадобится. Посмотрите ниже и найдите количество футов, которые вы собираетесь использовать. Затем просмотрите последний столбец, чтобы узнать о рекомендуемом источнике питания для светодиодов.

См. таблицу выбора драйвера светодиодов



Схема внутри светодиодной трубки |

Страница светодиодных трубок Chipshow дает некоторое представление о том, как выглядят светодиодные трубки.

Как видите, внутри светодиодной трубки находится множество светодиодов.Самый экономичный способ запуска таких светодиодов от сети — это соединить несколько светодиодов последовательно, а затем использовать некоторую схему ограничения тока, чтобы установить правильный ток возбуждения для этих светодиодов. Одна светодиодная трубка может содержать один или несколько таких наборов последовательно соединенных светодиодов.

На схеме светодиодной трубки

показана довольно простая принципиальная схема светодиодной трубки с питанием от сети 230 В:

Схема выглядит довольно просто. Недостатком такой конструкции являются потери мощности на токоограничивающем резисторе и тот факт, что световой поток мерцает с частотой 100 Гц.Я также ожидал бы плохого регулирования колебаний напряжения сети (при изменении напряжения сети светоотдача меняется довольно сильно). Я не пробовал эту конкретную конструкцию, но это нормальные проблемы для таких простых светодиодных схем.

В статье

LED TUBE LIGHT (AC) рассказывается, как сделать светодиодную трубку. Этот вид ламп представляет собой ряд светодиодов, работающих от сети переменного тока 110 или 220 вольт, как обычные люминесцентные лампы. Следующая принципиальная схема предназначена для работы на 110 В (в статье есть инструкция по модификации для работы на 220 В).

На этой принципиальной схеме для ограничения тока используется конденсатор+резистор и всего 30 последовательно соединенных светодиодов. Может быть, немного лучше (меньшие потери), чем решение только с резистором.

Идеальным решением для управления этими светодиодами будет подходящий источник питания постоянного тока. Например, это может быть построено из сетевого выпрямителя + фильтрующего конденсатора, за которым следует источник постоянного тока с малыми потерями (импульсный источник питания, подключенный к режиму постоянного тока).

Короткое замыкание светодиода, такая статья о лампе, посвященная ситуации, содержит некоторую информацию о том, как обнаружить поврежденные светодиоды в цепи светодиодной трубки, прежде чем они вызовут более серьезные проблемы. Вышеуказанные цепи не имеют такой защиты, поэтому поврежденный короткозамкнутый светодиод (или более одного) может вызвать опасность перегрузки цепи (перегрев резистора, слишком большой ток на другие светодиоды и т. д.). По крайней мере, потенциальные опасности.

Информационный бюллетень National Semiconductor: несколько светодиодных цепочек. Один светодиодный драйвер (присланный мне по электронной почте) говорит:
Когда дизайнеры освещения размещают серию светодиодных цепочек в таких приложениях, как уличные или промышленные фонари (и это относится к светодиодным трубкам, построенным таким же образом), каждая цепочка должна быть управляемый постоянным током от отдельного светодиодного драйвера.Однако выходное напряжение часто варьируется из-за различий в производстве светодиодов. Чтобы компенсировать это, драйверы светодиодов обеспечивают более высокое, чем необходимо, напряжение для обеспечения правильной работы каждой цепочки светодиодов. Однако слишком высокое напряжение может привести к потере энергии.

В информационном бюллетене

National Semiconductor говорится, что их светодиодные драйверы с динамическим управлением запасом (DHC), такие как LM3464, контролируют выходное напряжение светодиодных цепочек и динамически регулируют напряжение для получения максимальной эффективности на выходе.LM3464 управляет четырьмя цепочками до 80 В на канал для приложений с интенсивным использованием светодиодов, таких как промышленное, наружное и автомобильное освещение.

И в качестве бонуса для тех, кто работает с низковольтными лампами: на веб-странице LED Ideas представлен дизайн светодиодной трубчатой ​​лампы, работающей от источника постоянного тока 12 В. Есть хорошие фотографии механической конструкции схемы внутри лампы и даже того, как сделать эти двухштырьковые контакты люминесцентной лампы своими руками.

Многие простые светодиодные схемы индикаторов сетевого напряжения и тока переменного тока

У нас есть много способов индикации линии переменного тока.Во-первых, при подаче 230 В переменного тока загорается неоновая лампа в сборе L1. Другой способ, схема индикатора сетевого напряжения переменного тока со светодиодом. Это может быть лучший выбор. Если у вас есть более нормальные компоненты в вашем магазине. Это поможет вам сэкономить деньги.

1# Светодиодный индикатор сети переменного тока

Мне также нравится использовать светодиод для отображения линии питания переменного тока. Потому что это дешево и удобно всего с несколькими компонентами.

Один светодиод на сеть переменного тока


Схема простейшего индикатора напряжения сети переменного тока

Как подключить светодиод к напряжению 230В переменного тока.

Мы хорошо знаем, что светодиод потребляет около 2 В только при 10 мА. Принимая его к сети переменного тока 230В. Это требует снижения напряжения и перехода на DCV. Впервые мы часто используем резистор для уменьшения тока в серии. Но он не подходит для высокого напряжения переменного тока. Почему?

Слишком высокое напряжение на резисторе, около 227В. Затем через него протекает ток 10 мА, как у этого светодиода. Таким образом, мощность резистора составляет около 227 В x 0,01 А = 2,27 Вт. Слишком жарко.

Конденсатор C1 является ключевым в цепи.Он не распространяет тепло. (в принципе)

Мы знаем, что когда конденсатор работает в переменном напряжении. Он похож на резистор. Сопротивление конденсатора называется емкостным реактивным сопротивлением и обозначается символом Xc.
Мне очень сложно объяснить функцию xc простым текстом. Я объясню вам позже.

Xc имеет связь между частотой и пропускной способностью. Если высокая мощность будет высокой Xc на той же частоте, 50 Гц линии переменного тока.

Конденсатор ограничивает ток через светодиод до безопасного значения.

R1 — ограничительный резистор для уменьшения тока. Кроме того, защита от короткого замыкания похожа на предохранитель.

Конденсатор C1 снижает ток. Это работает хорошо. При использовании от сети переменного тока. И редко бывают проблемы с жарой.

Диод D1 защищает LED1 от отрицательного скачка высокого напряжения или тока. Хотя LED1 не работает при обратном напряжении смещения. Но это высокое напряжение может убить его.

Важно! Вы должны выбрать конденсатор-C1 Конденсаторы должны иметь рабочее напряжение постоянного тока (WVDC) не менее 630В.

Внимание! Поскольку в этой цепи нет изолированного трансформатора, будьте осторожны при прямом подключении к цепи. Это приведет к поражению вас электрическим током. Линия переменного тока очень опасна. Это может убить нас. Лучше использовать крошечный изолированный трансформатор .

Я надеюсь, что вы довольны этим световым индикатором сети переменного тока 220 В или монитором сетевого напряжения.

2# Цепь индикатора сети переменного тока

Если вы ищете светодиодный дисплей для отображения мощности сети переменного тока.Это схема светодиодного индикатора линии переменного тока, которая совместима с основным питанием переменного тока 115 В переменного тока или 230 В переменного тока. На принципиальной схеме есть 2 светодиода для индикации 2 состояний. Во-первых, он показывает сеть переменного тока или электросеть. Во-вторых, покажите, что нагрузка все еще держит питание или нет. Это хорошая схемная идея, потому что используется несколько деталей и она дешевая.

Работа схемы

Это простая схема. Так интересно узнать, как он работает. Это основной индикатор питания при ненажатом выключателе S1.Когда мы подаем 110V-AC к шнуру питания. Электрический ток протекает через R1, D1, LED1. Таким образом, светодиод LED1 загорается, отражая входную мощность.

Затем, когда мы нажмем переключатель S1, электрический ток потечет через R2, D2, LED2. Это заставляет LED2 загораться вместо LED1. В то же время часть тока течет на вывод смещения B транзистора Q1. Таким образом, Q1 работает, чтобы соединить весь ток LED1 с землей. Заставляет LED1 погаснуть.

Функции компонентов

  • R1,R3 ограничивают ток через LED1,LED2 до безопасного значения.
  • D1,D2 Выпрямитель переменного тока в постоянный для LED1,LED2
  • R2 уменьшает предварительный ток для смещения Q1

Что еще? Вы хотите удаленную нагрузку переменного тока?

Вид:

3# Простая схема светодиодного индикатора питания переменного тока

Это светодиодный индикатор цепи удаленных нагрузок переменного тока. При очень дешевой и мало используемой электронной части. В этой схеме используется дешёвый диодный выпрямитель, резистор и только светодиод. В результате сборка схемы показывает, что она легко течет от источника переменного тока в нагрузку.

Несмотря на то, что он предназначен для применения в офисном оборудовании с электросетью, мы можем изменить эту идею, чтобы ее можно было использовать с низким уровнем напряжения, пожалуйста.

Принципиальная схема светодиодного индикатора для удаленных нагрузок переменного тока

Изначально мы использовали способ проверки состояния нагрузки переменного тока по храмовому напряжению переменного тока. Но при использовании этой простой светодиодной схемы индикатора питания переменного тока. Вы можете проверить, может ли событие работать, проверив протекание переменного тока через нагрузку.

Эта схема проста в случае нагрузки и переключателя управления находится далеко от прилавка. Из-за пропусков зажигания стоит электрическая линия от нагрузки снова группы. В этой схеме легко используются электронные компоненты: обычный выпрямительный диод — 4 шт., резисторы — 1 шт., светодиод — 1 шт.

Это, таким образом, может знать, что уже есть текущая загрузка изменения, хотя. Эта схема подойдет для домашнего электроснабжения переменного тока, но эта идея все еще может быть реализована при использовании источника низкого напряжения высокого класса.При включении вольта всегда должно быть 1,5 В.

4# Светодиодный индикатор нагрузки переменного тока трансформатора тока

Это простая схема светодиодного индикатора нагрузки переменного тока трансформатора тока. Светодиод будет отображать переменный ток нагрузки, использующей трансформатор и светодиод в соответствии со схемой.

Иногда нам нужно обнаружить большой переменный ток. Один из способов – соединить светодиод с резисторами и диодом сети 1N4001. Но его недостаток в том, что на них будет слишком сильно падать напряжение.

Но лучше всего использовать трансформатор тока.Преимущество этого способа в том, что ток, который можно проверить, можно преобразовать в аккуратный инструмент. Кроме того, трансформатор помогает отделить измеряемый ток от измерительного прибора.

Очень полезны при измерении силы тока или напряжения.

Для этого трансформатора можно использовать обычный трансформатор. С помощью более низкого напряжения катушка подключается к высокому току. Затем первичная катушка подключается к светодиоду или измерителю.

При выборе трансформатора.

Максимальный ток вторичной обмотки и максимальный ток светодиода определяется следующим образом.

Пример: Детектор тока 0,6А. Таким образом, нижняя катушка выдержит этот размер тока. Предполагая, что максимальный ток для измерения составляет 30 мА.

Добавить комментарий

Ваш адрес email не будет опубликован.
