Схема подключения фотоэлемента: Схема подключения фотоэлемента | Статьи

Схема подключения фотоэлемента | Статьи

Подключение и использование автоматики для ворот с и без подключения фотоэлементов.


Поводом написания данной статьи послужил один из часто задаваемых вопросов со стороны покупателей — зачем нужны фотоэлементы и можно ли обойтись без них?

На вопрос — зачем нужны фотоэлементы? Вы найдёте ответ в нашем каталоге статей. А вот как подключить фотоэлементы к автоматике откатных ворот, мы расскажем в этой статье.

Подключение фотоэлементов.

Для подключения фотоэлементов нам понадобиться два провода, один из проводов должен быть 4-х жильный а второй 2-х жильный.


Итак у нас есть 2 фотоэлемента, внешних они абсолютно одинаковы. Снимаем крышки фотоэлементов и находим фотоэлемент который имеет колодку с двумя контактами, такой фотоэлемент имеет маркировку TX.

Подключаем к ним 2-х жильный кабель.

Берём другой фотоэлемент, его маркировка RX, у него 4 (5) контактов.


В этом фотоэлементе RX, есть одна особенность, нужно установить перемычку как показано на схеме:



К контактам «+» и «-»подключаем провода от первого фотоэлемента «+» и «-», 3 к 3. К контактам «+» и «-», «COM» м «OUT» подключаемых 4-х жильный провод, а другой его край подключаемых к блоку управления к соответствующим контактам. 2 провода «+» и «-» — это провода питания, а другие 2 провода «COM» м «OUT» — это сигнальные провода.



К блоку управления автоматики, провода подключаем согласно схемы приведенной на рисунке ниже:



Как видите нечего сложного нет, и нечего не надо паять и настраивать, достаточно подключить нужные провода в нужные места.

Для своих клиентов, специалисты интернет-магазина ВОРОТА откатные, проводят бесплатные консультации по монтажу. Став нашим клиентов, у Вас все получиться и Вы установите автоматику для откатных ворот своими руками.

Эксплуатация автоматики для откатных ворот без использования фотоэементов.

На блоке управления привода откатных ворот, устанавливаем перемычку между контактами «FOTO» и «GND»

Смотреть схему подключения фотоэлементов ОНЛАЙН

Скачать инструкции

<<<Статья №7 … Статья №9>>>

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02.

Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.



Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

  • источник питания 220 (В) переменного напряжения
  • коммутируемая цепь до 10 (А)
  • уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.



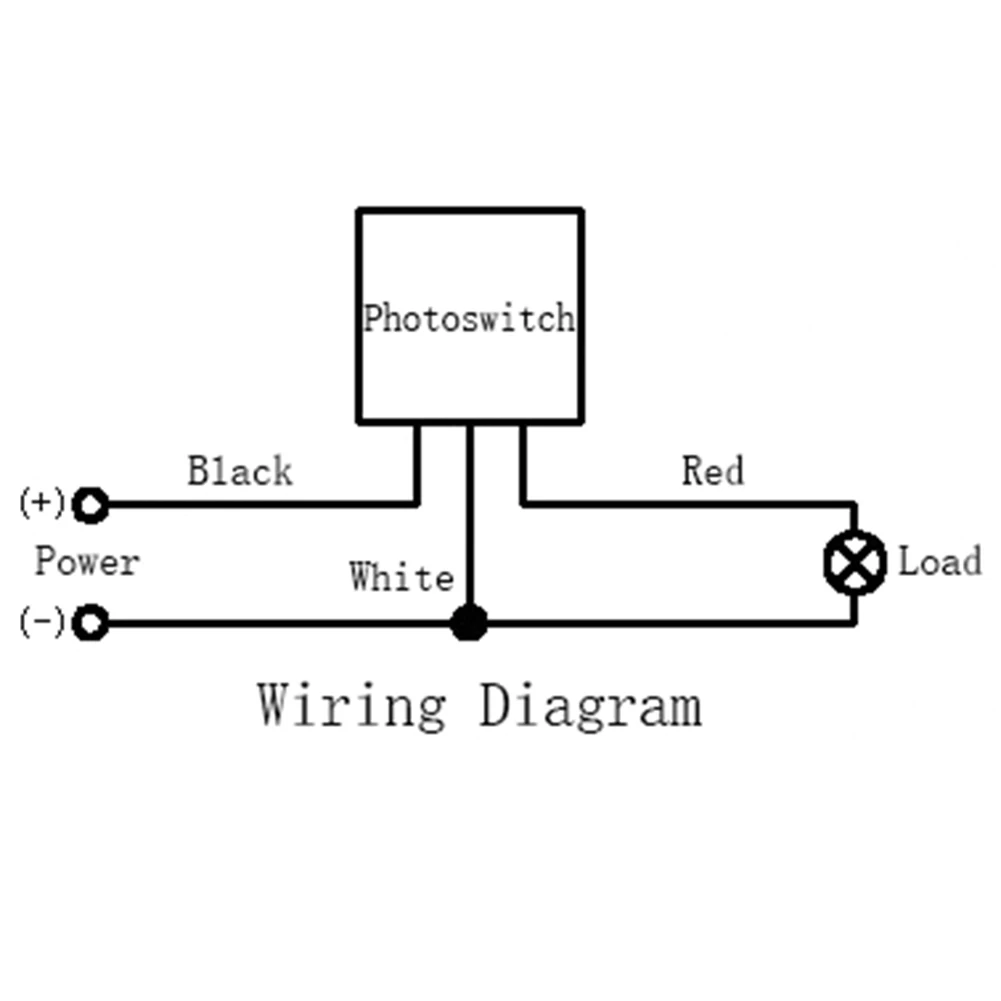

Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

  • коричневый провод — фаза
  • синий провод — ноль
  • красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению.  Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Автоматика на ворота.

Подключение фотоэлементов и сигнальной лампы к блоку управления MC424 | Электромозг

В прошлой части я остановился на том, что мы, установив на ворота все силовые кронштейны и оборудование, собрали и подключили щит управления. Настоящая статья будет чуть посложнее, с описанием подключения к щиту управления фотоэлементов и сигнальной лампы.

Официальная инструкция содержит три схемы подключения устройств в различных режимах (стандартный, режим энергосбережения — т.н. режим ожидания, и режим проверки фотоэлементов перед открытием ворот — т.н. фототест), но там не всё понятно. Поэтому ниже я нарисую реально работающую схему подключения, наш частный случай: режим фототест с одной парой фотоэлементов и отсутствием других возможных устройств. В этом режиме ворота открываются, и закрываются после пересечения линии фотоэлемента или после 25 секунд ожидания.

Принцип работы блока управления

Блок управления MC424 управляет приводами и другими устройствами (фотоэлементами, сигнальными лампами и пр. ), питая их от безопасного постоянного напряжения 24 вольта. Таким образом, к прокладке кабелей под дорогой можно не предъявлять каких-то серьёзных требований в направлении защиты человека от поражения электрическим током. Однако ими не стоит пренебрегать хотя бы из соображений долговечности работы самой системы.

Управляя приводами, блок управления MC424 постоянно меряет токовую нагрузку на них. Когда ворота встречают препятствие, мотор механически перестаёт вращаться, хотя напряжение на него подаётся. В результате он начинает потреблять больший ток. Блок управления распознаёт увеличение силы тока и отключает привод. Если это происходит вблизи крайних положений, значит ворота достигли упора. Если это случилось посередине хода, значит ворота упёрлись в автомобиль, и блок управления переключает движение обоих приводов в противоположную сторону.

Крайние положения определяются системой при первом запуске вместе с промером времени движения створок от одного крайнего положения до другого. Затем эта информация используется блоком управления для распознавания причины остановки ворот — судя по времени движения створки ею достигнут либо упор, либо борт дорогого автомобиля.

В случае перебоя в подаче электроэнергии блок управления может использовать аккумуляторные батареи PS124 как аварийный источник электропитания, а для любителей экзотики он также может подключаться к системе Solemyo, использующей энергию солнечного излучения, что вряд ли будет полезно в нашем московском регионе.

Схема подключения

Как я уже говорил ранее, электрические подключения можно выполнить для трёх основных режимов работы: стандартный режим, режим энергосбережения и режим проверки фотоэлементов перед открытием ворот. Режимы эти являются взаимоисключающими.

Не знаю, для чего кому-то захочется подключать стандартный режим, когда тут же предлагают такие вкусности. Режим энергосбережения актуален только при работе с батареей или солнечными панелями, поэтому я выбрал режим проверки фотоэлементов, чтобы ворота не долбанули кому-нибудь из-за их неисправности или загрязнённости.

Схема, приведённая в инструкции, непонятна без прочтения текста на страницах 6 и 8, поэтому я нарисовал свой вариант. Поскольку мы установили только одну пару фотоэлементов на уровне столбов, их подключение в режиме фототеста следует выполнить по нижеприведённой схеме.

Логика подключений внешних устройств к клеммам 12-16 такова, что все неиспользуемые входы фотоэлементов, ожидающие нормально закрытые контакты от подключённых к ним устройств (например, ФОТО 1, ФОТО 2 в случае включения дополнительного входа в режим ФОТО 2), соединяются перемычками с клеммой 8, а остальные входы, тоже ожидающие нормально закрытые контакты (СТОП) соединяются перемычками с клеммой 11. Входы, ожидающие нормально открытые контакты устройств (ПОШАГОВЫЙ РЕЖИМ, НАСТРАИВАЕМЫЙ в случае его включения в любой режим кроме ФОТО 2) остаются свободными. Таким образом, перемычками эмулируются отсутствующие устройства с нормально закрытыми контактами, а также поведение отсутствующих фотоэлементов во время проверки их работоспособности. Всё логично.

Сигнальную лампу следует подключать к клеммам 4 и 5. Она моргает одинаково во время движения ворот и отключается, когда они неподвижны. Однако гораздо интереснее было бы подключить её к клеммам 6 и 7 для индикаторной лампы, которую можно настроить на различную частоту мигания при открытии и закрытии ворот, но, к сожалению, этот выход рассчитан на нагрузку только 5 Вт, а сигнальная лампа потребляет 25 Вт.

При перегрузке выхода индикаторной лампы должен срабатывать индикатор ошибки внутри блока (5 миганий лампы P2). Замечу, что я ради эксперимента всё-таки подключал сигнальную лампу на место индикаторной, но сигнала ошибки не получил, и в течение недели, пока я не выполнил обратное переключение, всё работало нормально. Но это, как говориться, на свой страх и риск.

На сегодня всё. В следующей части я коснусь настройки (программирования режимов работы) блока управления MC424. Подписывайтесь на канал, ставьте лайки, пишите в комментариях! Удачи!

Precision Multiple Controls Официальный веб-сайт

1.

Качество/производительность

Учитывая время и затраты, связанные с неисправным продуктом, качество является нашей целью номер 1. Более 30% производственного времени тратится на этапы контроля качества, чтобы гарантировать, что у вас есть самый надежный доступный фотоконтроль. Вот уже более 50 лет качество и производительность являются нашей главной миссией.

2. Качественная информация экономит время и деньги

Факт — Почти 100% всех проблем на месте можно решить, просто следуя нашему Руководству по поиску и устранению неисправностей/тестированию.Более половины (1/2) наших возвратов классифицируются как «Полностью работоспособные». Это явный признак того, что пользователь неправильно установил фотоконтроль. Процедуры тестирования, приведенные в этом руководстве, аналогичны тем, которые мы выполняем на заводе при возврате.

Правильно установленный и протестированный фотоконтроль Precision будет безупречно работать долгие годы. Пока вы читаете инструкции по установке, вот пять (5) основных аспектов, которые следует учитывать при заказе наших фотоконтролей.

Во время установки:
  • Правильное напряжение
  • Правильная проводка
  • Знать общую нагрузку освещения (мощность и количество осветительных приборов) для переключения

    А.Всегда отключайте питание на блоке предохранителей или выключателя перед установкой фотоконтроля.

    B. Правильное напряжение — убедитесь, что напряжение в сети соответствует приобретенной модели. За исключением наших двухноминальных (105-285 В) моделей, 120-вольтовая модель не будет работать на 240 В и, по сути, выйдет из строя. При использовании блока управления 240В на 120 вольт блок не будет работать, но и не выйдет из строя.

    C. Осветительная нагрузка. Большинство наших самых продаваемых моделей рассчитаны на мощность 1000 ВА или 1800 ВА.Мощность ВА эквивалентна такому же количеству ватт ламп накаливания или «вольфрамовой нагрузке». Для индуктивной или балластной нагрузки (HID или натрий высокого давления) необходимо учитывать коэффициент мощности (балластная нагрузка), чтобы определить, используется ли правильный фотоконтроль. Вообще говоря, мы рекомендуем не превышать 1000 Вт HID при использовании модели 1800 ВА или 400 Вт потолка для моделей 1000 ВА.

    D. Ориентация по направлению — для достижения наилучших результатов обязательно расположите «окно» фотоконтроля вдали от препятствий и в направлении наиболее естественного освещения.Установка под навесом или перед деревьями приведет к тому, что фотоконтроль включится раньше в течение дня. Убедитесь, что ваше крепление также направлено в сторону от любых источников искусственного света, которые могут мешать нормальной работе в ночное время (включение и выключение).

    E. Понимание функции временной задержки — за исключением нашей серии с электронным замком (время отклика 5 секунд), большинство наших моделей работают со встроенной временной задержкой. При включении фотоконтроля свет или источники света первоначально остаются включенными в течение приблизительно 60 секунд.Как только свет погаснет, накройте весь корпус фотоконтроля перчаткой или другим темным покрытием. Через 60–90 секунд свет должен снова включиться.

    3. Руководство по поиску и устранению неисправностей

    Перед обращением к этому руководству убедитесь, что вы прочитали всю литературу по эксплуатационным материалам и установили устройство в соответствии с указаниями. Кроме того, убедитесь, что вы используете правильную модель для правильного приложения.

    Очень важно. Убедитесь, что вы следовали процедурам установки. Если вам потребуется дополнительная техническая помощь, мы уточним, было ли проведено это тестирование. Если вы все же хотите вернуть устройство, даже после ознакомления с нашим руководством, обратитесь к нашей Процедуре возврата, как указано в Гарантии.

    Из шести возможных комбинаций проводки для управления с прямым подключением только одна является правильной. Перечислены (справа) эти комбинации и результаты.

    4. Схемы подключения


    Всегда проверяйте входящие горячие провода, провода нагрузки и нейтрали. Цветовые коды не всегда можно считать однородными или точными, особенно на старой установке. Если вы заменяете старый фотоконтроль, обязательно запомните, какие провода были горячими, нагрузочными и нейтральными. Цветовые коды на фотоконтроле правильные. Большинство проблем можно решить, обратившись к нашему руководству по устранению неполадок по ссылке. Если вам по-прежнему нужна помощь, звоните в службу поддержки клиентов в будние дни с 9:00 до 17:00 по телефону 1-800-775-5862

    5. Гарантия

    Продукция Precision Multiple Controls, Inc. один год (или дольше — гарантийные сроки указаны ниже) с даты отгрузки.Компания Precision бесплатно заменит любое устройство, вышедшее из строя из-за дефектов изготовления или материалов в течение гарантийного периода и возвращенное компании Precision с предоплатой транспортировки. Гарантия не распространяется на (а) повреждения, вызванные несчастным случаем, ударом молнии, неправильным или неправильным обращением, падением; (b) объекты, подвергшиеся несанкционированному ремонту, вскрытию, разборке; (c) устройства, используемые не в соответствии с указаниями, например, с неправильным источником питания.

    Компания Precision не несет ответственности за любые другие убытки или ущерб, которые могут возникнуть в результате использования данного продукта.Гарантия явно не включает какие-либо другие расходы, такие как стоимость удаления дефектных деталей, установки, труда или косвенных убытков любого рода. Precision Multiple Controls не несет ответственности за правильный выбор и установку своей продукции.

    Вышеизложенное заменяет собой все другие гарантии, выраженные, подразумеваемые или установленные законом, и компания Precision Multiple Controls не принимает на себя и не уполномочивает какое-либо лицо брать на себя какие-либо другие обязательства или ответственность в связи с указанными продуктами.


    2
    модели 1
    A-105 через A-1068W
    5 лет
    T-15 через T-368 5 лет
    15 по ST-19 5 лет
    ET-15 через ET-168 5 лет
    LM-2275 через LM-7275 2 года
    EC Series 2 года
    ESC серии 2 года
    1 год
    8660 по 8694 1 год
    «CD» & «SD» Time Switch 1 год
    Permatrol® Многократные реле 1 год
    таймеров весны 1 год
    HPS стартер 1 год
    LCA & LCS
    1 год

    В целях сокращения времени и гарантийных расходов при возврате продукции по истечении гарантийного срока мы просим вас проверить этикетку на контрольном устройстве, указывающую на начало гарантийного периода.Ниже показано, где можно найти знак.




    %PDF-1.7 % 31 0 объект > эндообъект внешняя ссылка 31 94 0000000016 00000 н 0000002664 00000 н 0000002825 00000 н 0000002867 00000 н 0000002943 00000 н 0000004142 00000 н 0000004209 00000 н 0000004344 00000 н 0000004544 00000 н 0000004720 00000 н 0000004910 00000 н 0000005084 00000 н 0000005277 00000 н 0000005452 00000 н 0000005651 00000 н 0000005828 00000 н 0000006027 00000 н 0000006205 00000 н 0000006405 00000 н 0000006584 00000 н 0000006733 00000 н 0000007124 00000 н 0000007544 00000 н 0000007982 00000 н 0000008616 00000 н 0000009069 00000 н 0000009104 00000 н 0000009217 00000 н 0000009328 00000 н 0000009813 00000 н 0000010111 00000 н 0000010136 00000 н 0000010640 00000 н 0000011274 00000 н 0000011560 00000 н 0000014367 00000 н 0000014810 00000 н 0000015091 00000 н 0000015564 00000 н 0000018062 00000 н 0000020223 00000 н 0000022386 00000 н 0000022674 00000 н 0000025189 00000 н 0000027201 00000 н 0000029841 00000 н 0000030133 00000 н 0000032527 00000 н 0000041311 00000 н 0000041714 00000 н 0000042013 00000 н 0000051330 00000 н 0000051427 00000 н 0000051496 00000 н 0000054144 00000 н 0000060637 00000 н 0000075680 00000 н 0000075711 00000 н 0000075742 00000 н 0000075773 00000 н 0000075804 00000 н 0000075835 00000 н 0000075866 00000 н 0000077692 00000 н 0000078032 00000 н 0000078406 00000 н 0000080863 00000 н 0000081223 00000 н 0000081655 00000 н 0000084559 00000 н 0000084956 00000 н 0000085432 00000 н 0000089067 00000 н 0000089333 00000 н 0000092590 00000 н 0000092629 00000 н 0000102091 00000 н 0000102130 00000 н 0000105090 00000 н 0000132469 00000 н 0000134885 00000 н 0000137301 00000 н 0000138269 00000 н 0000147983 00000 н 0000151169 00000 н 0000154355 00000 н 0000155152 00000 н 0000164693 00000 н 0000167824 00000 н 0000170955 00000 н 0000171787 00000 н 0000182064 00000 н 0000182181 00000 н 0000002176 00000 н трейлер ]/предыдущая 287108>

    > startxref 0 %%EOF 124 0 объект >поток hb«`b`f`B eaؠ°U{80tb:/hVzUi’b}SPoI4

    Подключение датчика фотоэлемента с магнитным контактором На видео



    Соединение датчика фотоэлемента с магнитным контактором

    Фотоэлементы
    Фотоэлемент представляет собой преобразователь света в электричество, и существует множество различных типов.Свет — это электромагнитное излучение того же типа, что и радиоволны, но с гораздо более короткой длиной волны и, следовательно, с гораздо более высокой частотой.

    Световое излучение несет энергию, а количество переносимой энергии зависит от квадрата амплитуды волны. Кроме того, единица энергии зависит от частоты волны.

    Чувствительность фотоэлементов может быть указана одним из двух способов: либо как электрическая мощность при заданном освещении, используя показатели освещенности в единицах люкс, часто 50 люкс и 1000 люкс, либо как показатель мощности, падающей на фотоэлемент на квадратный сантиметр чувствительной площади, величина, известная как освещенность.Значения освещенности в люксах получены с помощью фотометров, а значение 50 люкс соответствует «нормальному» уровню домашнего освещения, достаточному для чтения газеты. Значение 1000 люкс — это уровень освещенности, необходимый для проведения тщательного осмотра и чтения мелкого шрифта; по этой шкале яркость прямого солнечного света составляет около 100 000 люкс. Использование милливатт на квадратный сантиметр выглядит более понятным для любого, кто знаком с электроникой, но не существует простого прямого преобразования между мощностью на квадратный сантиметр и люксами, если другие величины, такие как спектральный состав (цветовой баланс) света, не поддерживаются постоянными.Однако для диапазона длин волн, используемых в фотоэлементах, вы часто будете видеть приблизительную цифру 1 мВт/см2 = 200 люкс.

    Еще один важный момент, связанный с использованием фотоэлементов, заключается в том, что они неодинаково чувствительны ко всем видимым цветам.

     Для многих типов датчиков пиковая чувствительность может быть либо в красной, либо в фиолетовой части видимого спектра, а некоторые датчики будут иметь максимальную чувствительность к невидимому излучению либо в инфракрасном, либо в ультрафиолетовом диапазоне.Некоторые устройства, особенно некоторые кремниевые фотодиоды, имеют пиковую чувствительность для того же цвета, что и пиковая чувствительность человеческого глаза.

    Основными классами фотоэлементов являются фоторезисторы, фотоэлектрические материалы и фотоэмиттеры.



    Соединение датчика фотоэлемента с магнитным контактором

    Фотоэлементы
    Фотоэлемент представляет собой преобразователь света в электричество, и существует множество различных типов.Свет — это электромагнитное излучение того же типа, что и радиоволны, но с гораздо более короткой длиной волны и, следовательно, с гораздо более высокой частотой.

    Световое излучение несет энергию, а количество переносимой энергии зависит от квадрата амплитуды волны. Кроме того, единица энергии зависит от частоты волны.

    Чувствительность фотоэлементов может быть указана одним из двух способов: либо как электрическая мощность при заданном освещении, используя показатели освещенности в единицах люкс, часто 50 люкс и 1000 люкс, либо как показатель мощности, падающей на фотоэлемент на квадратный сантиметр чувствительной площади, величина, известная как освещенность.Значения освещенности в люксах получены с помощью фотометров, а значение 50 люкс соответствует «нормальному» уровню домашнего освещения, достаточному для чтения газеты. Значение 1000 люкс — это уровень освещенности, необходимый для проведения тщательного осмотра и чтения мелкого шрифта; по этой шкале яркость прямого солнечного света составляет около 100 000 люкс. Использование милливатт на квадратный сантиметр выглядит более понятным для любого, кто знаком с электроникой, но не существует простого прямого преобразования между мощностью на квадратный сантиметр и люксами, если другие величины, такие как спектральный состав (цветовой баланс) света, не поддерживаются постоянными.Однако для диапазона длин волн, используемых в фотоэлементах, вы часто будете видеть приблизительную цифру 1 мВт/см2 = 200 люкс.

    Еще один важный момент, связанный с использованием фотоэлементов, заключается в том, что они неодинаково чувствительны ко всем видимым цветам.

     Для многих типов датчиков пиковая чувствительность может быть либо в красной, либо в фиолетовой части видимого спектра, а некоторые датчики будут иметь максимальную чувствительность к невидимому излучению либо в инфракрасном, либо в ультрафиолетовом диапазоне.Некоторые устройства, особенно некоторые кремниевые фотодиоды, имеют пиковую чувствительность для того же цвета, что и пиковая чувствительность человеческого глаза.

    Основными классами фотоэлементов являются фоторезисторы, фотоэлектрические материалы и фотоэмиттеры.

    Обратный фотоглазок, чтобы он включался днем ​​


    Мультиметр
    Тест на обрыв провода/ Тест на напряжение
    Для правильной работы большинства приборов требуется 80% номинального напряжения
    Купить
    Аналог мультиметр
    Мультиметры на Амазонке
    Кляйн мультиметр
    Электрический тестеры на Amazon
    токоизмерительные клещи для проверки потока усилителя на линии
    Ресурс:
    Как проверить и заменить элемент
    Как проверить термопару

    Безопасность при проверке проводов:
    Никогда не прикасайтесь к мокрому или ранее залитому прибору.
    Никогда не стойте на мокрой поверхности при работе с электроприводом.
    Никогда не стойте на голой земле, кладите сухие доски.
    Тестер ленты ведет к деревянным палочкам, чтобы держать руки подальше от электричества.
    Перед прикосновением к проводам используйте бесконтактный тестер напряжения.
    Никогда не прикасайтесь к металлическим предметам и не наклоняйтесь к ним.
    Удалите металлические предметы из карманов.
    Не используйте ускорители кислорода или топлива в том же помещении, где проводится ремонт электрооборудования.

    Ресурс:
    Основная электропроводка дома


    Бесконтактный тестер напряжения
    Проверка питания, не касаясь разъемов
    НИКОГДА не предполагайте, что питание ВЫКЛЮЧЕНО

    Купить:
    Бесконтактный тестер напряжения Amazon
    Electric тестеры на амазоне

    Ресурс:
    Как проверить отключено электричество

    Электрический код
    120 вольт устройства на 15 ампер включая GFCI, таймеры, переключатели, вилки, элементы управления Wi-Fi и т. д. могут быть установлен на 15 или 20 усилитель выключатель.

    120 В GFCI, розетка, розетка который рассчитан на 20 ампер, можно установить на 20 ампер только выключатель, но НЕ на 15-амперном выключателе.
    Купить
    15 усилитель GFCI
    20 усилитель GFCI

    GFCI ночные огни


    Купить:
    Трещотка Кабелерезы

    Для резки медных и алюминиевых одиночных и многожильных проводников. многожильные кабели.
    «Идеальный инструмент для резки больших проводов ….
    Удары ножовкой или стандартными бокорезами


    Использование тестер розеток для проверки правильности проводки на любой 120 вольт прямой клинок торговая точка.
    Купить:
    Кляйн тестеры
    Розетка тестер
    Цепь искатель выключателя
    Электрический монитор использования

    Накручивание разъем провода

    Не используйте повторно старые разъемы.
    Очень туго скрутите разъем провода. Потяните за провода, чтобы они не освободиться. Покройте всю оголенную медь.
    Купить:
    Красный
    Желтый
    Оранжевый
    Ассортимент разъемов
    Ресурс
    Как выбрать и установить накрутку разъемы

    Электрика инструменты должны быть изолированы.
    Всегда лучше отключить питание, но нарушение изоляции, отсутствие надлежащего заземления, заземленной нейтрали, отсутствия GFCI, вне кода проводка, генератор работа без переключателя, и другие проблемы по-прежнему представляют риск к любой, кто работает с электричеством… даже при выключенном выключателе.

    Купить:
    Электрик набор инструментов
    Высокий инструменты напряжения
    Klein инструменты
    Инструменты комплекты

    Телефон кабельный нож
    Низкий Монтажный кронштейн для телефона

    Подсоедините провод к винтовой клемме
    Используйте только одножильный медный провод на 600 В.
    Не используйте многожильный провод или удлинитель.
    Не используйте припой в жилой электропроводке 120–240 вольт.
    Прикрепить электропроводку к конструкции. Затяните винты очень туго против проволоки.
