На какую нагрузку в конечном итоге можно нагрузить конкретную модель ДГУ

Очень часто этот вопрос возникает даже у специалистов не говоря о простых обывателях, которые сталкивается с необходимостью подбора дизель-генераторной установки. Не так давно у нас с коллегами зашел спор на эту тему что немудрено, поскольку в техническом описании одной и той же модели ДГУ можно встретить несколько разных параметров мощности с разными названиями единицами измерения и величинами. И это только для самого агрегата в целом не говоря уже о том, что сам двигатель и генератор тоже имеют собственные параметры! Так что же они все значат и на какую нагрузку в конечном итоге можно нагрузить конкретную модель ДГУ? Ведь неправильный подбор может привести к серьезным негативным последствиям вплоть до выхода из строя агрегата не говоря уже о лишних расходах. Попробуем внести ясность в этот вопрос.

Сначала мы разберем какие есть у ДГУ режимы работы. В соответствии со стандартом ISO 8528 ДГУ может использоваться в трех различных режимах работы:

  • Режим
    Standby
    – ДГУ используется как резервный источник, для аварийного питания на период отсутствия питания внешней сети, наработка до 200 часов в год при максимальной мощности.
  • Режим Prime – ДГУ используется как первичный источник, может работать неограниченное время на переменной нагрузке до 70% от максимальной мощности или не более 500 часов в год на 90% от максимальной мощности.
  • Режим Continuous – ДГУ используется как основной источник и может работать неограниченное время на заявленной в данном режиме мощности – обычно это 70% от максимальной мощности.

Из описания режимов мы уже видим, что при различных условиях одна и та же ДГУ способна обеспечить питанием различные по мощности нагрузки. Это объясняется тем, что на максимальной мощности ДГУ может работать только ограниченное время. Работа на мощности равной 70% от максимальной является наиболее оптимальной для дизельного двигателя и в этом режиме ДГУ может работать неограниченно долго. При этом любой дизель-генератор имеет два значения мощности: PRP – основная мощность и LTP – мощность ограниченная во времени или резервная мощность обычно LTP это 110% от основной.

Теперь можно перейти к описанию какая бывает нагрузка – нагрузка может быть активной и реактивной. Активная нагрузка это все потребители, которые преобразуют электрическую энергию в тепло и свет, к ним относятся лампы накаливания, чайники утюги электроплиты и тд. Данные приборы в своих электрических схемах не содержат емкости и индуктивности. Реактивная нагрузка напротив содержит ёмкости и индуктивности, они генерируют электромагнитные поля, накапливают и отдают электроэнергию. Типичной реактивной нагрузкой является электродвигатель.

Двигатель ДГУ нагружает активная нагрузка, но величина тока протекающего по генератору определяется суммой активной и реактивной нагрузки, эта сумма и является полной мощностью. Вот почему в техническом описании для каждого значения мощности (PRP и LTP) мы можем увидеть 2 мощности с разными единицами измерения. Одна из них полная и измеряется в киловольт-амперах (кВА), а вторая активная и измеряется в киловаттах (кВт). Для расчета полной или активной мощности используется коэффициент мощности — cosf, обычно он указывается на приборах которые относятся к реактивной нагрузке и равен 0,8.

Таким образом если активная мощность Р составляет 100кВт то полная S будет равна Р/0,8=125кВА.

Как мы видим в каждом конкретном случае ДГУ надо выбирать исходя из конкретных потребностей, учитывая все факторы: тип нагрузки, режим работы и многое другое. Это задача успешно решается нашими специалистами в ходе проектирования при подборе оборудования для конкретного объекта. Конечно, для грамотного подбора требуются исходные данные и предварительные расчеты, которые будут учитывать тип всех потребителей их пусковые токи и прочие характеристики. Недостаточно просто сложить мощности всех приборов и на получившийся результат подобрать ДГУ, надо учитывать коэффициент использования электроприборов, что то работает только в дневное время, а что то наоборот ночью. Если подбор осуществлять неграмотно ДГУ может оказаться как сильно переразмерен так и напротив быть недостаточно мощным – все это отрицательно скажется как на стоимость так и на дальнейшую эксплуатацию. Электроагрегат работ оптимально, когда мощность подключенной к нему нагрузки составляет от 40 до 80% максимальной мощности.

Кроме того надо учитывать шаг наброса нагрузки, ДГУ не способен принять сразу 100% своей мощности. Нагрузка должна нарастать плавно, максимальная нагрузка, которую ДГУ способен взять за один раз составляет обычно 50%, но зависит конечно от типа и характеристик конкретной модели. Для выполнения такого ограничения использует обычно специальный диспетчер нагрузки, который обеспечивает плавный наброс подключая потребителей постепенно. Все электромоторы имеют очень большие пусковые токи. Возникает вопрос как это учитывать при подборе ДГУ? Необходимо сложить пусковые токи всех одновременно запускаемых приборов и эта величина не должна превышать максимальную мощность ДГУ. Также можно использовать устройства плавного пуска приборов, которые позволяют контролировать пусковой ток. Кроме того существуют варианты когда нагрузка от потребителей сильно меняется в зависимости от каких то факторов, например времени года. Хорошим примером здесь является котельная – большое потребление электропитания зимой и совсем незначительное летом.

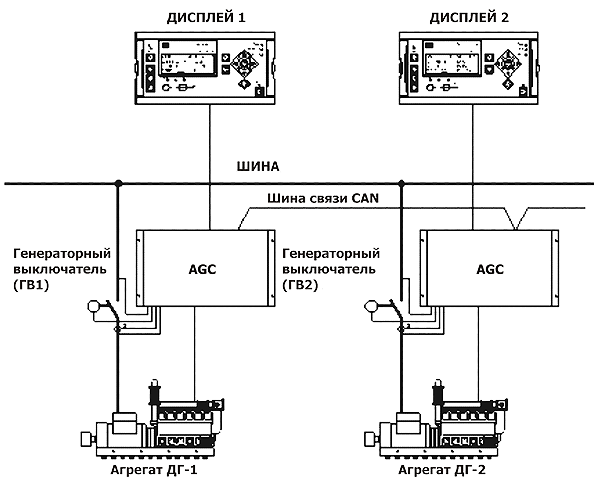

Вполне вероятно что величина нагрузки на ДГУ летом будет даже меньше минимально необходимой и в этом случае что бы обеспечить работоспособность придется искусственно нагружать ДГУ до требуемой величины. Обычно минимум нагрузки составляет 30% от максимальной мощности. Хорошим решением в этом случае будет связка из нескольких электростанций. Установки могут работать как отдельно так и синхронно все вместе. Умные панели управления будут самостоятельно отслеживать необходимую мощность и оставлять в работе столько ДГУ сколько требуется, автоматически подключать или останавливать электроагрегаты ориентируясь на запрограммированные уставки мощности – минимальные и максимальные значения при этом все ДГУ будут работать в оптимальном для себя режиме. Кстати несколько установок могут стоить даже дешевле чем одна станций большой мощности. Еще раз хочу обратить внимание – если мощность одной ДГУ или комплекса из нескольких станций подобрана неверно это приведет к серьезным проблемам. Например вы покупаете станцию подобрав мощность самостоятельно «на глазок» ошиблись и стоило взять агрегат помощнее, в итоге в процессе эксплуатации агрегат будет подвергаться повышенным нагрузкам это обязательно скажется на ресурсе двигателя снизит срок эксплуатации и приведет к повышенному расходу топлива и масла.
Если вы не обладаете достаточным опытом и знаниями для правильного подбора ДГУ вам обязательно надо обратиться за помощью к специалистам. Наша компания накопила колоссальный опыт в этом вопросе и мы с радостью поделимся им с вами и поможем с правильным выбором. Звоните и наши сотрудники помогут вам определиться, подобрать надежное и качественное оборудование. Мы примем во внимание все факторы и нюансы, рассчитаем необходимую мощность предоставим гарантию на результат и ваша ДГУ будет радовать вас долгие годы своей надежной работой.

Клапанный механизм Perkins


Промышленные дизель-генераторы ПСМ ДГУ 280 кВт с автозапуском, цена, Ярославль..


8 (800) 505-10-92

Головной офис
+7(4852) 59-91-31
+7(4852) 91-05-32

Москва
+7(495) 902-65-32

сайт: www.adkom.ru

email: [email protected]

Промышленные дизель-генераторы ПСМ ДГУ 280 кВт с автозапуском, цена, Ярославль.

Артикул: ADV-280С-Т400-1РГ
Цена: по запросу
Наличие: доступно под заказ

Название Параметр
МодельПромышленные дизель-генераторы ПСМ ДГУ 280 кВт с автозапуском ADV-280С-Т400-1РГ
Мощность кВт / кВа280 / 350
Модель двигателяVolvo Penta TAD1342GE
Модель генератораMarelli Motori MJB 315 SB4
Расход топлива л/ч68,5

Промышленные дизель-генераторы (электростанции) серии ADV-280 (мощностью 280 кВт и частотой 50 Гц) предназначены для получения трехфазного электрического тока напряжением 400 В.
В качестве основных источников электроснабжения дизель-генераторы ДГУ ADV-280 применяются для автономных объектов (буровые установки и рабочие площадки, аварийные и спасательные службы, коттеджные поселки и частные дома, дизель-электрические машины, вахтовые поселки и т. п.).

В качестве резервных источников электроснабжения дизель-генератор с автозапуском может применяться на объектах, требующих повышенной надёжности энергоснабжения (телекоммуникационные компании, интернет-провайдеры, центры обработки и хранения данных, аэропорты и вокзалы, офисные здания и т.п.).

На нашем сайте Вы можете проконсультироваться и купить дизель-генератор с автозапуском, цена зависит от комплектации и исполнения. Место расположения завода производившего дизель-генераторы Ярославль.

Соответствие стандартам:
Дизель-генераторы ПСМ серии ADV сертифицированы, и соответствуют ГОСТ Р 53174-2008. Климатическое исполнение – УХЛ.

Базовое исполнение дизель-генератора ADV-280:
Двигатель Volvo Penta TAD1342GE с зарядным генератором и стартером, генератор Marelli Motori MJB 315 SB4 с AVR Mark I M40FA640A (Leroy Somer LSA 47.2 S4, Marathon Electric 433CSL6220, Mecc Alte ECO38-3LN/4, БГ-315-4, ГС-315Б) , стальная рама, система газовыхлопа с глушителем шума, система впуска с воздушным фильтром, система топливоподачи с топливным баком на 90 л. и топливными фильтрами, механизм управления топливным насосом высокого давления, система охлаждения с водяным радиатором и крыльчаткой вентилятора обратного тока, система охлаждения масла с маслянным радиатором, пульт управления первой степени автоматизации СУЭМ-280-1, устройство останова двигателя на базе соленоида, Устройство подрегулировки ТНВД, комплект ЗИП, комплект эксплуатационной документации. Специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика.

Основные технические характеристики:

Наименование параметра Значение
Основная мощность (длител.), кВт/кВА 280/350
Резервная мощность, кВт/кВА 308/338.8
Напряжение, В 400
Модель двигателя Volvo Penta TAD1342GE
Частота вращения вала двигателя, об/мин 1500
Расход топлива, л/ч
   — при 100% нагрузки 68,5
Расход масла при 100% нагрузки, л/ч 0,04
Базовая модель генератора Marelli Motori MJB 315 SB4
Род тока переменный трехфазный
Частота тока, Гц 50
Номинальный коэффициент мощности 0,8
Номинальный ток, А 504
Заправочные емкости, л:
   — топливный бак, л 600
   — система охлаждения 44
   — система смазки 36
Минимальная температура запуска,°C -15***
Время автономной работы при 100 % мощности, ч 7. 9
Габаритные размеры (ДхШхВ), мм 3350 x 1108 x 1870
Вес, кг 3250
Ресурс до капитального ремонта, м.ч. 30 000

*** необходимо наличие предпускового подогревателя

Подключение ДГУ (электростанции)

Подключение генераторной установки – это комплекс мероприятий, направленных на обеспечение безаварийной коммутации электростанции и сети заказчика, чаще всего посредством автомата ввода резерва (АВР). Данный комплекс работ является обязательным для начала производства пуско-наладки. Если ПНР выполняется чаще всего силами сертифицированных заводом-изготовителем специалистов, то работы по подключению могут выполняться как силами заказчика, так и силами специализированных компаний (например, в рамках монтажа генератора). Форма заявки на проведение работ по подключению генераторной установки находится внизу страницы.

Перед началом работ по подключению дгу к сети нужно убедиться, что:

  1. Закончен монтаж всех основных систем. Генератор стоит на подходящем по массе фундаменте и надежно закреплен.
  2. Используемые коммутационные устройства (АВР или ручной рубильник) имеют механическую блокировку.
  3. Для подключения используются гибкие кабели подходящего сечения. Для обжима кабелей используются наконечники.

Безусловно, если вы обладаете подробной и простой инструкцией, то всё подключение сведётся для вас в соединении правильным кабелем правильных клемм.

В этом случае вам может даже не понадобиться понимание того, коммутацию каких кабелей вы производите.

Однако часто бывает так, что инструкция отсутствует, не понятна, или же подключение производится с использованием самодельного коммутационного оборудования. В этих случаях вам необходимо четкое понимание всех тонкостей.

При подключении генератора необходимо осуществить коммутацию трех групп кабелей — Силовые кабели, контрольно-измерительные кабели и кабели собственных нужд.

В некоторых частных случаях необходимость подключать контрольно-измерительные кабели или кабели собственных нужд может отсутствовать. Однако это не влияет на общую ситуацию.

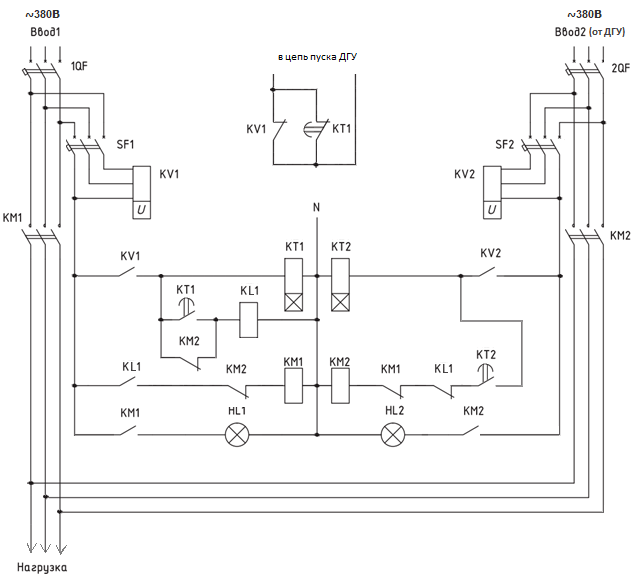

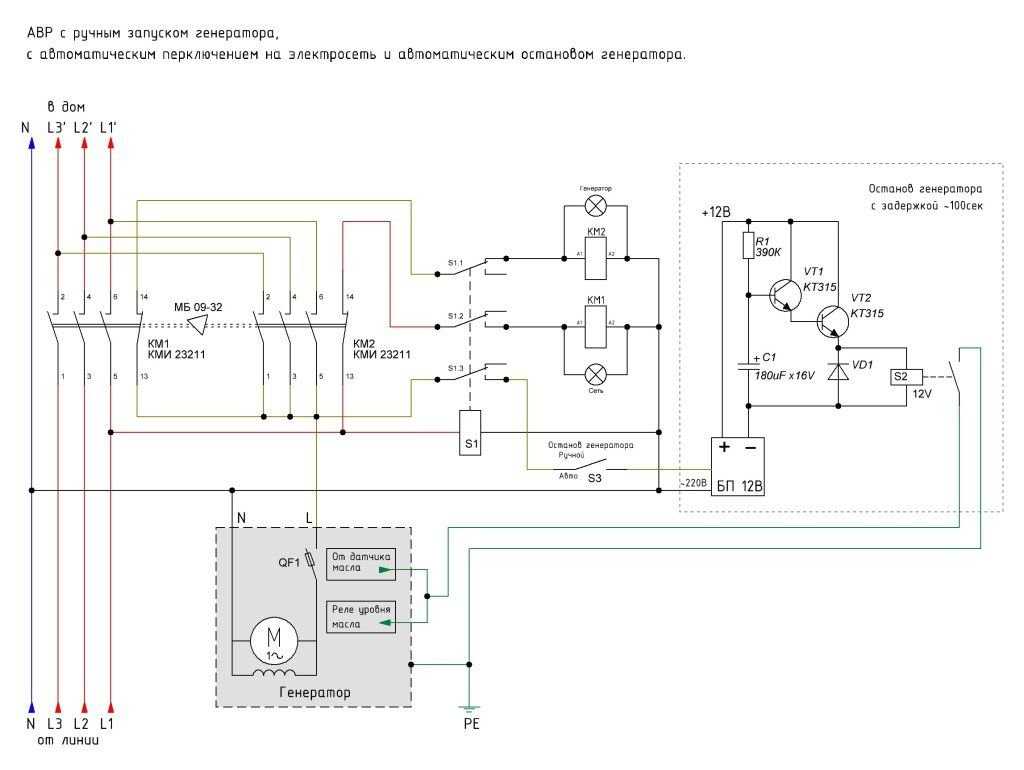

Основные моменты, которые необходимо учесть при подключении к АВР (или к сети) представлены на нижеследующей принципиальной схеме:

Подключение силовых кабелей

Силовые кабели — это основные питающие провода, по которым передается электроэнергия до потребителя.  Для однофазной (220/230 В) электростанции их два (фаза+ноль), для трехфазной электростанции их четыре (три фазы + ноль). Силовые кабели могут подключаться в АВР (рубильник) тремя способами. Рассмотрим их на примере трехфазной электростанции (четыре силовых кабеля).

  1.  Все четыре кабеля заходят в АВР и каждый из них подключается к соответствующей шине. Этот способ подключения применяется в случае, если используется четырехполюсной АВР (рубильник). Такой АВР переключает (разрывает) и три фазных кабеля, и нулевой кабель. Следует заметить, что четырехполюсные АВРы используются достаточно редко, и все производителя стараются использовать трехполюсные АВРы для удешевления (как на картинке).
  2. В случае, если используется трехполюсной АВР (самый частый вариант) три силовых кабеля (три фазы) подключаются к соответствующим шинам АВРа, а нулевой провод заводится в АВР и там объединяется с общим нулем. Этот вариант используется, когда в АВРе предусмотрена отдельная шина для нуля.
  3. Если же в АВРе не предусмотрена общая шина для объединения нуля (как описано в варианте выше) то к шинам АВРа подключаются только три силовых (фазных) кабеля, а ноль объединяется на общей шине, расположенной вне АВРа, например, в ГРЩ объекта.

Подключение контрольно-измерительных кабелей ДГУ (и кабелей управления)

Контрольно-измерительные кабели и кабели управления используются в случае, если электростанция работает в автоматическом режиме и самостоятельно запускается при пропадании напряжения. Таким образом, если станция работает в полностью ручном режиме, или переключение осуществляется посредством ручного трехходового рубильника, то контрольно-измерительные кабели не используются. Возможны два варианта подключения этих кабелей для автоматизированной ДГУ с АВР, в зависимости от месторасположения блока контроля сети:

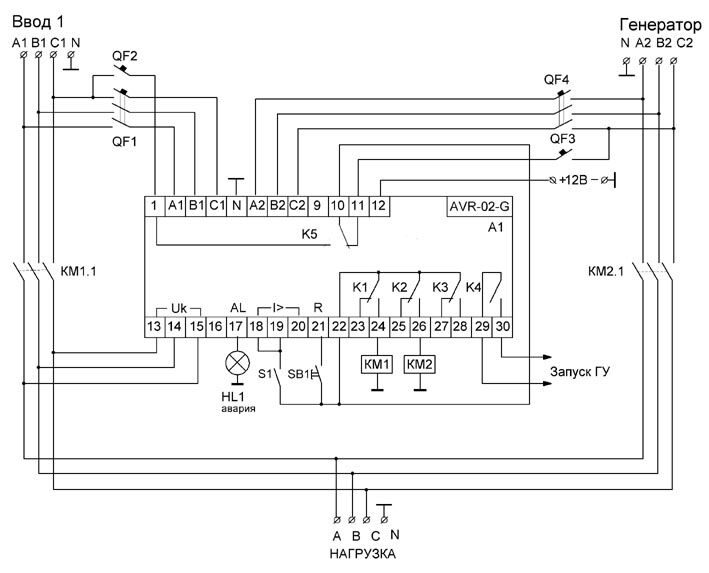

  1. В случае, если используется простой АВР, без блока контроля сети, то слежение за сетью (контроль и измерение параметров) осуществляется «умной» контрольной панелью генераторной установки, которая анализирует напряжение в сети, принимает решение о запуске/остановке генераторной установки и даёт команду на переключение контакторов АВРа. Такое расположение характерно для стационарных генераторов AKSA, GESAN, PRAMAC и др.
    При таком расположении блока контроля сети, необходимо предусмотреть подключение контрольных кабелей от панели управления (на рисунке зеленым цветом). По этим кабелям панель управления получает информацию о наличии (и качестве) электроснабжения сети. Кроме измерительных кабелей, необходимо подключить и сигнальный кабель (кабель управления) от контрольной панели к АВРу. По этому кабелю панель управления отдает сигнал на переключение контакторов (или рубильника, приводов) АВРа.
  2. В случае, если контрольная панель генераторной установки очень простая, а блок контроля сети расположен в АВРе, то контрольно-измерительных кабелей не требуется, и необходимо лишь осуществить подключение двух управляющих кабелей от АВРа до генераторной установки. по этим кабелям блок контроля сети отправит команду на запуск / остановку генератора.  Такая схема подключения используется практически во всех портативных генераторах.

Подключение кабелей собственнух нужд

Для корректной работы резервной генераторной установки её необходимо поддерживать в режиме готовности. Для этого нужно предусмотреть питание собственных нужд генератора. Собственные нужды дизельного генератора включают в себя как минимум подзарядку аккумуляторных батарей и подогрев охлаждающей жидкости (для стационарных установок). Кабель, питающий собственные нужды подключается от отдельного автомата в ГРЩ заказчика и ведет на отдельную колодку на генераторе (обычно под панелью управления). Для специализированных решений собственные  нужды могут включать в себя дополнительное оборудование:

  1. Генератор во всепогодном кожухе может быть дополнительно оборудован подогревом масла, подогревом внутреннего пространства кожуха, топливным фильтром с подогревом и другим оборудованием, облегчающим запуск.
  2. Контейнерная электростанция может включать в себя большое количество, самого разнообразного оборудования. Поэтому для этих целей в контейнерах часто делают отдельный щит собственных нужд.

Для небольших генераторов собственные нужды подключаются двумя проводами (одна фаза, 220 В), тогда как большие или контейнерные станции могут подключаться четырьмя проводами (тир фазы, 380 В).

Другие подключения

Напоследок хочется отметить, что для конкретного частного случая могут потребоваться дополнительные подключения, от кабеля заземления, до кабелей мониторинга, локальной сети, или кабелей синхронизации.

Если у вас возникли сложности в подключении генератора — обратитесь к профессионалам нашей компании.
