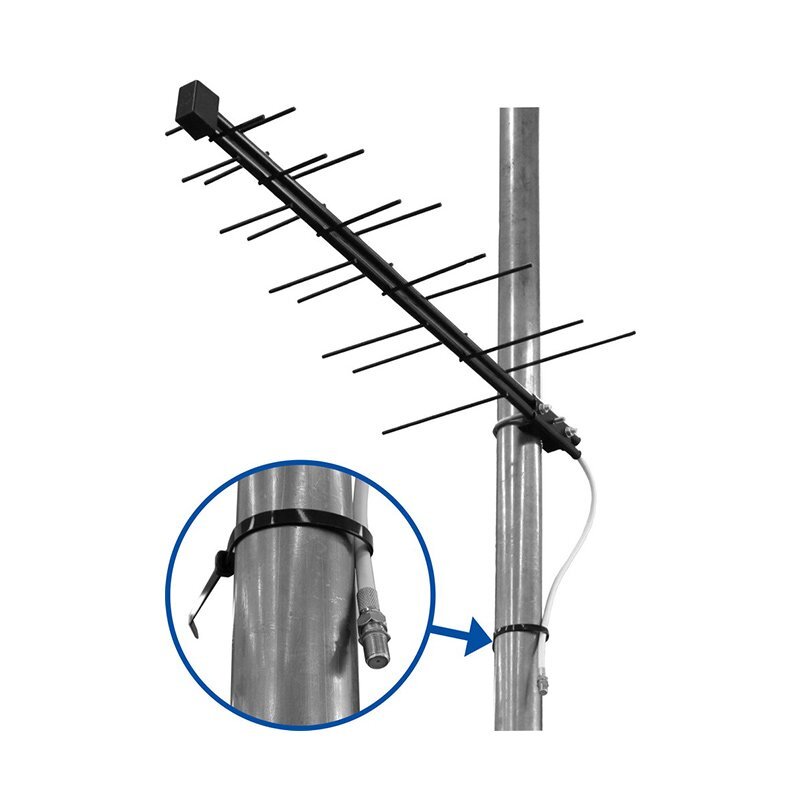

Антенна эфирная уличная L 021.62 (без усилителя)
Антенна Локус L021.62 пассивная, всеволновая МВ/ДМВ, направленного действия, оснащена отражателями (рефлекторами) сигнала от домов, деревьев и т.
д. Предназначена для качественного приема ТВ сигналов в зоне уверенного приема. Повышенная длина кабеля расширяет возможности размещения антенны, располагая ее в точке наилучшего приема (поставляется без кабеля). Антенна прекрасно вписывается на фасадах домов, крышах и т.д. Простота сборки и установки.
Антенна уличная Locus Меридиан-12AF Turbo (с усилителем)
Одна из самых мощных и эффективных антенн для дальнего приема цифровых каналов DVB-T2. Антенна оснащена усилителем обеспечивающим общее усиление 29-35 дБ. Меридиан — 12 AF Turbo широко известна в Приморском крае и зарекомендовала себя с наилучшей стороны в Спасском, Ярославском, Кировском и Партизанском районах обеспечивая прием 20 цифровых каналов за сотни километров от передающей вышки. Так, например, при помощи этой антенны вы легко примете 20 каналов цифрового телевидения с Арсеньева находясь при этом в Черниговке. Питается антенный усилитель напряжением в 5 вольт, которые поступает по кабелю из цифровой приставки.
Остерегайтесь подделок, данная модель антенны существует и с некачественным усилителем.
Уличная антенна Дельта Н1181А-5V (с усилителем)
Для поклонников торговой марки «Дельта», компания ОСТ выпустила антенну для дальнего приема цифровых каналов DVB-T2. Антенна оснащена усилителем обеспечивающим общее усиление системы в 28-33дБ. Антенна изготовлена из алюминия, обладает отличными и самое главное стабильными приемными характеристиками. Антенна зарекомендовала себя с наилучшей стороны в Михайловском, Пограничном и Хорольском районе Приморского края. Дельта Н1181А легко примет 20 цифровых каналов в Михайловке и в Покровке с Уссурийской телевышки.
Уличная антенна Меридиан-60 Turbo (с усилителем)
Самая мощная профессиональная антенна для сверх дальнего приема цифрового телевидения DVB-T2. Антенна изготовлена из алюминия. Активные антенны LOCUS в исполнении TURBO оснащены запатентованным балансным усилителем.
Его применение позволяет улучшить соотношение сигнал/шум на 3 дБ по сравнению с обычными усилителями, применяемыми в антеннах других производителей. Это существенно увеличивает дальность приема и повышает стабильность телевизионной картинки.
Уличная антенна Дельта Н118А-5V (с усилителем)
Предназначена для приёма сигналов эфирного цифрового и аналогового телевещания с горизонтальной поляризацией на телевизионных (ТВ) приставках в диапазоне дециметровых волн (21-60 ТВ каналы). Антенна укомплектована, встроенным широкополосным усилителем, обеспечивающим компенсацию затухания сигнала в кабеле снижения и улучшение качества приёма слабых сигналов. Их используют в условиях неуверенного приёма. Питание антенного усилителя обеспечивается от источника +5 В, встроенного в цифровую приставку или инжектора USB.
Уличная антенна LOCUS МАХАОН L951.02 (с усилителем)
LOCUS МАХАОН L951.02 — наружная активная антенна, предназначенная для приема бесплатного цифрового телевидения DVB-T2. Устройство возможно разместить как на улице, закрепив его на мачте, стене или рамке окна, так и в помещении возле телевизора. Антенна оснащена балансным усилителем, который обеспечивает дальность приема и повышает стабильность телевизионной картинки. Питание на усилитель 5V, можно подать с DVB-T2 приставки, либо использовать блок питания. Имеет компактные размеры. Кабель приобретается отдельно.
Антенна эфирная Locus Эфир-18 AF Turbo (с усилителем)
Антенна серии ЭФИР, активная. Изготовлена из стали. Предназначена для приёма сигналов цифрового телевидения формата DVB-T/T2. Тип соединения: F-коннектор. Источник питания в комплект не входит. При необходимости рекомендуется использовать инжектор питания. Активные антенны LOCUS в исполнении TURBO оснащены запатентованным балансным усилителем. Его применение позволяет улучшить соотношение сигнал/шум на 3 дБ по сравнению с обычными усилителями, применяемыми в антеннах других производителей. Это существенно увеличивает дальность приема и повышает стабильность телевизионной картинки.
В коробке: 15 шт.
Уличная антенна Зенит 14F (без усилителя)
Антенна серии ЗЕНИТ, пассивная. Изготовлена из стали. Предназначена для приёма сигналов цифрового телевидения формата DVB-T/T2
Уличная антенна Дельта Н117A.F-5V (с усилителем)
Современная панельная, антенна для приема цифрового, эфирного телевидения DVB-T/DVB-T2 и аналогового телевидения в диапазоне дециметровых волн. Антенна укомплектована усилителем, предназначенным для повышения уровня сигнала и компенсации его затухания в кабеле снижения. Питание антенного усилителя обеспечивается от источника +5 В, встроенного в цифровую приставку или инжектора USB.
Уличная антенна Зенит 20F (без усилителя)
Антенна серии ЗЕНИТ, пассивная. Изготовлена из стали. Предназначена для приёма сигналов цифрового телевидения формата DVB-T/T2.
Уличная антенна Дельта Н121F (без усилителя)
Предназначена для приёма сигналов дециметрового диапазона волн (21-60 телевизионные каналы) с горизонтальной поляризацией аналогового и цифрового телевещания.
Антенны имеют конструкцию уменьшенных габаритов, оптимизированную по критерию «размеры × усиление», что наиболее эффективно при использовании антенн в условиях городских строений, и позволяет устанавливать их на лоджиях, балконах, наружных стенах рядом с оконными проемами и т.п.
Уличная антенна Меридиан 12F (без усилителя)
Антенна серии МЕРИДИАН, пассивная. Изготовлена из алюминия. Предназначена для приёма сигналов цифрового телевидения формата DVB-T/T2. Тип соединения: F-коннектор.
Уличная антенна Lumax DA2202А (c усилителем)
Антенна DVB-T2/T Lumax DA2202A предназначена для размещения на улице, позволит вам иметь у себя в доме качественное цифровое и аналоговое вещание. К ней подходят абсолютно любые модели телевизоров и цифровых ресиверов DVB-T2. Антенна имеет максимальное усиление до 24 дБ благодаря встроенному усилителю.Все, что потребуется – это собрать антенну, закрепить ее на кронштейне или мачте и направить в сторону ближайшего телецентра. В комплекте предусмотрен готовый кабель длиной 5 м.
Антенна эфирная Locus 025.07 (с усилителем)
Антенна Локус L 025.07 D предназначена для приема телевизионных сигналов: цифровых DVB-T, DVB-T2 и аналоговых в полосе частот 470 — 862 МГц (Дециметровые каналы). Антенна активная и имеет усилитель. Питание антенны осуществляется от цифрового приёмника (функция «питание антенны») либо от внешнего блока питания +5В (в комплект поставки не входит).
Уличная антенна Lumax DA2204A (c усилителем )
Активная антенна для просмотра цифрового и аналогового телевидения, формат сети DVB-T2, с частотным диапазоном UHF, усиление до 25 дБ, радиус приема до 30 км, волновое сопротивление 75 Ом, питание от ресивера 5 В, выполнена из ABS-пластика+алюминий, диапазон рабочих температур от – 40°С до + 60°С, габаритные размеры 23х43х18 см, вес 0,5 кг, длина кабеля RG-59 5м.
Антенна эфирная Locus 011. 14 (с усилителем)
Предназначена для приёма сигналов цифрового телевидения формата DVB-T2. Усилитель антенны запитывается по коаксиальному кабелю от приставки или сетевого адаптера 5 В с инжектором. Кабель к антенне подключается с помощью F-разъёма.
Уличная антенна Lumax DA2501A (c усилителем)

Модель телевизионной наружной активной антенны Lumax DA2501A имеет удачную конструкцию, благодаря которой легко воспринимает сигнал в местности, где нет прямой видимости источника. Устройство имеет интересный дизайн, хороший функционал и достаточно доступную сумму, способно работать и с аналоговым вещанием, и с цифрой, на любых телевизорах, а также на цифровых приставках стандарта DVB-T/Т2. Коаксиальный кабель с волновым сопротивлением 75 Ом входит в комплектацию.
Антенна эфирная LOCUS 011.20D-F (с усилителем)
Антенна телевизионная индивидуальная наружная, предназначена для стационарного приёма цифровых сигналов вещательного телевидения стандарта DVB-T, DVB-T2. Крепление антенны к мачте производится съёмной деталью скоба, которая фиксирует антенну на мачте. В зоне крепления скобы имеется резьбовая шпилька, которая служит элементом крепления для заземляющего провода или шины. Антенна поставляется с кабелем 0,8 метров, разъём F-тип + переходник «бочка» (F-розетка F-розетка).
Уличная антенна Дельта Н111-02 с F-коннектором (без усилителя)
Предназначена для приёма сигналов с горизонтальной поляризацией цифрового и аналогового телевещания на телевизионные приемники в зоне уверенного приема. Выходной разъём антенны типа F-коннектор с резиновым кольцом уплотнения, установленный на конце кабеля антенны, позволяет легко и надёжно подключать антенну к кабелю снижения требуемой длины или ко входу мачтового усилителя.
Уличная антенна Lumax DA2203P (без усилителя)
ТВ-Антенна Lumax DA2203P рассчитана на наружную установку, поэтому ей не страшны сложные погодные условия и воздействие экстремальных температур. Использовать эту пассивную антенну с коэффициентом усиления телесигнала 8 дБ целесообразно на удалении до 12 км от ближайшей телевышки. Она обеспечивает прием и усиление телесигнала диапазона UHF (ДМВ) и имеет фильтр LTE/GSM, полезный при эксплуатации в городских условиях и улучшающий качество сигнала. Антенну этой модели важно направить на источник телесигнала. Волновое сопротивление пассивной наружной антенны Lumax DA2203P с поддержкой стандарта DVB-T/T2 составляет 75 Ом. Изделие с серебристым корпусом монтируется на крыше, стене дома или балконе и обладает полной совместимостью с любыми моделями телевизоров и цифровых ТВ-ресиверов. Для подключения антенны к ТВ или ресиверу применяется антенный кабель с разъемом типа F.
Уличная антенна Lumax DA2502P (без усилителя)
Антенна для просмотра цифрового и аналогового телевидения, формат сети DVB-T2, с частотным диапазоном UHF, усиление до 12 дБ, радиус приема до 25 км, волновое сопротивление 75 Ом, выполнена из ABS-пластика+алюминий, диапазон рабочих температур от – 40°С до + 60°С, габаритные размеры 92,1х35х30 см, вес 0,63 кг.
Уличная антенна Lumax DA2504P (без усилителя)
Антенна Lumax DA2504P наружная пассивная для цифрового телевидения представляет собой прекрасный образец удачного сочетания невысокой цены и достойного качества, а также привлекательного дизайна и функциональности. С появлением на рынке, антенна Lumax DA2504P приобрела широкую популярность и продолжает пользоваться заслуженным успехом у потребителей.
Уличная антенна Lumax DA2505P (без усилителя)
Директорная антенна Lumax DA2505P для приема сигналов DVB-T2. Сочетает в себе основные конкурентные преимущества антенн серии LUMAX HD, а именно классические антенны ДМВ диапазона типа волновой канал, так же устройства выполнены из полированного алюминия, по схеме «антенны с нулевым потенциалом», т.е. все директора антенны гальванически соединены с несущей штангой антенны. Все директора закреплены на штанге антенны с помощью ребристой насечки и винтом, что позволяет использовать антенну в диапазоне температур -40С…+50С. , а пластиковые элементы выполнены из ABS пластиката, который выдерживает температуры от -40С…+50С.В антеннах LUMAX HD проведена оптимизация АЧХ антенны в диапазоне частот 470…806 МГц и ослабление сигнала в диапазоне вещания LTE передатчиков до – 9,8 дБ.

Почему пропадает телесигнал? Лайфхаки по восстановлению приема цифрового ТВ

Лето настало — «цифра» пропала. 98% проблем телезрителей с цифровым эфирным ТВ связаны с пользовательским оборудованием или условиями приема: расположением дома, рельефом, застройкой, а летом еще и с распустившейся листвой. Корень сложностей с ТВ-приемом часто в антенне. На основе данных горячей линии специалисты РТРС составили Топ-5 проблем телезрителей и предлагают лайфхаки по их решению.

  1. «Усы» и «сушилки», или неподходящая антенна

«Первый мультиплекс не работает, второй с помехами», — так начинаются многие жалобы на горячую линию. Первым делом важно понять, какая у зрителя антенна. Типичный ответ: «Я не знаю, какая у меня стоит антенна. Она висит очень высоко на сосне, и ставили еще при маме много лет назад».

Немного теории. Цифровое эфирное телевидение показывает без помех, оно либо есть в отличном качестве, либо его нет совсем. Поэтому в случаях, когда картинка на экране то четкая, то полностью пропадает, диагноз ясен: антенна принимает сигнал на пределе своих возможностей. И любое изменение условий приема — распустившиеся листья, дождь, проехавшая мимо машина — изменяет сигнал до такого уровня, что его мощности для этой антенны уже не хватает. В аналоговом телевидении на экране пошли бы помехи. «Цифра» исчезает совсем. Вывод прост: надо подобрать подходящую для вашего места антенну, чтобы она давала телевизору или приставке сигнал достаточной мощности.

Антенны бывают комнатные и наружные. Комнатная размещается в квартире и подходит, если телебашня расположена в прямой видимости. Если расстояние до башни более 10 км, нужна наружная. Ее устанавливают на балконе, фасаде или крыше.

По принимаемым частотам антенны делятся на метровые (аналоговые каналы), дециметровые (цифровые каналы) и всеволновые («аналог» и «цифра»). К 2019 году более 12 млн россиян принимали «аналог» в метровом диапазоне: например, на антенны типа «усы» или «полька» («сушилка»). Для приема «цифры» они неэффективны. Те, кто не успел обновить свое оборудование и попытался настроить «цифру» на новом приемнике со старой антенной, столкнулись с тем же самым периодическим пропаданием телесигнала. Прежняя антенна что-то ловит, но не всегда. Проблему решает только замена антенны на дециметровую. Самый подходящий тип — «елка».

Реже трудности с приемом возникают из-за переусиления сигнала. По типу усиления выделяют активные антенны (с усилителем) и пассивные (без него). Избыточное усиление вызывает помехи. Поэтому не стоит использовать активную антенну вблизи башни. Усилитель необходим на даче, в сельской местности, на большом расстоянии от башни в городе.

Если тип антенны не подходит под условия приема, лучше заменить ее.

  1. «Поворот не туда», или неверная ориентация антенны

Проблема недостаточного сигнала может быть вызвана тем, что приемная антенна «смотрит не туда». Зритель из Железноводска сетовал на кратковременные прерывания и зависания сигнала. Оказалось, что антенна повернута в противоположную от городской телебашни сторону. Из-за этого уровень сигнала был слабый, а уровень ошибок, наоборот, высокий. Та же самая проблема — малейшее изменение условий приема, и сигнал пропадает.  Разворот антенны решил проблему. И такие случаи встречаются регулярно.

Сориентировать антенну на ближайшую башню поможет интерактивная карта на сайте ртрс.рф. После подключения к телевизору (или приставке) с помощью кабеля следите за показателями уровня и качества сигнала на телеэкране. Медленно поворачивайте антенну вокруг своей оси. Ориентируйтесь на шкалы интенсивности и качества телесигнала. Добейтесь наилучших показателей: уровень сигнала — не менее 60%, качество — 100%.

Иногда «поворот не туда» не приводит к сбоям, но лишает местных новостей. Телезритель из деревни Пижма в Марий Эл направил антенну в сторону Санчурска (Кировская область) и получил в эфире кировские новости. Для просмотра марийских местных программ ему пришлось повернуть антенну в сторону Йошкар-Олы.

  1. «Знай ее место», или неверное размещение антенны

«Показатели приема мультиплексов изменяются от 0% до 75%», — пишет телезритель. Оказалось, что его частный дом расположен в 50 метрах от густого леса, и антенна установлена на уровне шести метров от земли.

Подъем антенны выше часто решает проблему с приемом. На больших расстояниях от телебашни и рядом с естественными преградами рекомендуемая высота размещения антенны — 10 метров от уровня земли.

Не стоит ставить антенну на чердаке под крышей из металлочерепицы: эта экранирующая поверхность препятствует прохождению сигнала.

В случае с комнатной антенной лучше всего подойдет подоконник окна, которое выходит в сторону башни. Если такого окна нет, рекомендуется принять отраженный сигнал. Например, направить антенну на стену соседнего дома. Иногда придется перенести антенну в другую комнату.

  1. Ложки, вилки и пивные банки, или о недостатках самодельных антенн

Жителю поселка Ерофей Павлович Амурской области удалось принять ТВ на столовую ложку, но сигнал то и дело исчезал.

Самоделки также готовят из алюминиевых столовых вилок, из задних решеток холодильников, из прокладок головки блока двигателя внутреннего сгорания, из сварочных электродов, из рыболовной сети, из гимнастических обручей и даже из пивных банок.

Удачные модели встречаются, но редко, так как требуют достаточных знаний в области физики и радиотехники. Для уверенного приема телесигнала рекомендуется принимать сигнал не «на проволочку», а на заводскую сертифицированную антенну.

  1. Береги кабель снову, или почему важно проверять соединения

Если пропал сигнал, стоит проверить места соединений кабеля между антенной и приемником. Известен случай, когда телезритель зажал антенный кабель мешком картошки. Кабель отсоединился от телевизора, и сигнал пропал. Зритель обнаружил это спустя неделю без ТВ.

Чем плотнее оплетка кабеля и чем толще центральная жила, тем кабель прочнее.

Причиной неустойчивого приема ТВ может быть поврежденный — окисленный — разъем на телевизоре, к которому присоединяется антенный кабель. Если очистить места присоединений и заменить разъем, прием телеканалов восстановится.

В случае проблем с приемом ТВ рекомендуется проверить и место подсоединения антенного кабеля к наружной антенне, установленной на крыше дома. Там разъем не менее подвержен окислению.

Цифровое телевидение Обзор наружной антенны Дельта Н1181А-5V

НПП ОСТ не так давно представила обновленную модель Дельта Н1181А-5V. Как уже видно из названия — это версия известной еще с 2013 года активной антенны Дельта Н1181А, но с усилителем, рассчитанным не на обычные +12В, а на +5В — для питания напрямую от антенного входа приставок или от USB-инжектора для телевизоров DVB-T2.

По конструкции основой является антенна Дельта Н1181, с которой можно ознакомиться в подробном обзоре.

Антенна поставляется, как всегда, в плотном полиэтиленовом пакете, с указанием конкретной модели:

Внутри помимо самой антенны и пары рефлекторов — пакетик с метизами для их прикручивания:

Ну и конечно подробная инструкция формата А4:

С прикрученными рефлекторами антенна должна выглядеть так:

Измеренная масса (как и пассивной Н1181) — около 850 г. Хотя на сайте и во всех инструкциях почему-то указывается — 1.33 кг.

Всё-таки это — лёгкая алюминиевая антенна (стальных деталей минимум) и её реальная масса в сборе — около 850 г.

Главным отличием данной антенны от предыдущей конечно же является усилитель УКАТ-44, рассчитанный на питание напряжением +5В:

При необходимости можно заменить на однокаскадный УКАТ-16 от Н1181А, но тогда уже понадобится любой блок питания +12В с сепаратором.

Примерная схема УКАТ-44:

Здесь как видно усилитель уже — двухкаскадный, и как и у других отечественных производителей применяются малошумящие СВЧ-транзисторы BFG67 с граничной частотой 8 ГГц.

Измеренный ток потребления усилителя — около 26 мА.

При необходимости плата усилителя легко превращается в — пассивную плату согласования, причем можно обойтись даже без паяльника:

В указанных красных местах — аккуратно перерезать ножом дорожки, а синяя — проволочная перемычка.
Ну и конечно отключить в меню приставки питание антенного усилителя +5В.

Итак, прикручиваем кабель — центральной жилой к контакту +

Такой классический способ подключения кабеля внутри коробки лично мне больше нравятся, чем варианты с наружным F-разъемом, установленным снизу коробки, т.к. вода, стекая по коробке, так или иначе проникает в монтажное сочленение F-гнезда и необходимо более тщательно герметизировать нейтральным герметиком и изолентой.

В завершении, пластиковой стяжкой фиксируем кабель к траверсе, как показано в инструкции.

В очередной раз отмечу важное для любых наружных антенн замечание из раздела Меры безопасности:

ВНИМАНИЕ! ЗАПРЕЩЕНО использовать антенны при установке на крыше дома или отдельно стоящей мачте без обеспечения надежного заземления.

Другие производители также серьезно относятся к данному вопросу:

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Запрещается использовать антенну без надежного защитного заземления.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1. Для безопасного пользования антенной необходимо снабдить её защитным заземлением.

И еще одно полезное замечание также верное при монтаже любых наружных антенн любых производителей:

Для защиты от коррозии рекомендуется все резьбовые соединения покрывать консистентной смазкой.

Для продления срока безопасной, надежной работы рекомендуется не реже 1 раза в год проверять надежность соединений элементов антенны, правильность ориентации, качество покрытий и заземления антенны.

Параметры приема прежние: лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км), 27 канал, находится на расстоянии около 15 км:

Напомню: красный — путь сигнала, а очерченное зеленым — зоны Френеля.

В качестве тестового приемника использовалась приставка на процессоре Novatek (Elect EL-2003).

Как уже отмечалось: у этого процессора шкала Качество рассчитана программистами Novatek таким образом, что стабильное изображение появляется при достижении шкалы Качество около 40 %.
Т.е. если шкала показывает 40 % и не падает, то уже можно надёжно смотреть цифровые каналы.

А всё что выше 40 % — это уже излишки, «запасы жира». Шкала Качество на приставках с Novatek равномерная спокойная и редко когда достигает 100 %, а если и достигает, то это уже ну очень большой запас.

В моём случае шкала Качество показала около 85 %, а на 57 канале — 65 %.

Хотя конечно эта антенна всё-таки не для ближней зоны приема, и её надо оценивать на дальние дистанции, поэтому развернул антенну на дальнюю вышку мощностью 5 кВт (зона около 60 км), 56 канал, находящуюся на расстоянии порядка 80 км:

На 56 канале Качество показало около 95 %, а на 59 канале — 100 %.

Но для нормальной антенны и 80 км — не предел, поэтому ещё проверил прием на другой стороне дома с другой еще более дальней вышки мощностью также 5 кВт (условная зона 60 км), 59 канал, находящейся на расстоянии почти 110 км:

Для этого поднялся на общий балкон 14 этажа, держа антенну просто на вытянутой руке.

Шкала Качество — 100 %. Причем условия приема полностью исключают прием с предыдущей дальней вышки.

Спустился на 12 этаж:
Шкала Качество — 97 %. Хорошо видно, что на таких расстояниях существенное влияние на возможность дальнего приема оказывает кривизна Земли.

11 этаж:

Качество — 79 %. Любая неровность рельефа из-за кривизны выпячивается еще больше.

Прием ведется в зоне полутени.

10 этаж:

Качество — 64 %. Здесь и ниже стало чувствоваться, что Качество перешло условно в другую область шкалы (около 60 %), потому что уровень 10 этажа — это уже кровля стоящих впереди 9-этажек, до ближайшей из которых 140 м.

10 и всё что ниже это уже была не условно прямая видимость, а рассеянное через дома.

9 этаж:

Качество — 62 %.

8 этаж:
59 %

и наконец 7 этаж:

56 %. Еще раз напомню, что в приставках Novatek стабильно смотреть цифру можно при 40 % и более.

Безусловно, такие показатели заслуга конечно же не усилителя, а в первую очередь — самой конструкции данной антенны: узконаправленный многоэлементный «волновой канал», потому что подобные показатели на самых верхних этажах полтора года назад показывала и пассивная Н1181.

Усилитель — лишь помощник для антенны. Но сам он — сигнал не ловит. Это делает только сама антенна.

Усилитель позволяет компенсировать последующее затухание в длинном кабеле/разводке, и иногда вытянуть слабый сигнал. Но перед этим этот сигнал надо сначала принять нормальной антенной.

Высоты, на которых проверялся прием, не являются чем-то заоблачным, и во всем мире именно для таких минимальных эталонных высот проектируется любое телевидение для приема в условиях города и при плотной городской застройке:

Но вот для чего точно цифра нигде не проектируется, так это для дальнего приема. И приведенные выше примеры это лишь опытные измерения для оценки реальных возможностей данной антенны.

В отличие от аналога для цифры поэтому-то так много и строится новых вышек, чтобы все телезрители находились в зоне уверенного приема.

Но замечу, что мощности передатчиков могут отличаться в 1000 раз — от 10 Вт и до 10 кВт.
Какой мощности ваша вышка можно узнать в своём ЦКП.

Потому что, например, при самом мощном передатчике 10 кВт расстояние 20 км будет считаться — ближней зоной, а при самом маленьком 10 Вт те же 20 км будут уже являться — дальним приемом.
И несмотря на одинаковое расстояние — антенны в этих двух случаях нужны абсолютно разные.

К примеру, для 10 Вт как раз и потребуется рассматриваемая узконаправленная антенна с усилителем.

Условные зоны покрытия передатчиков без учёта рельефа местности:

  • 10 Вт – около 3 км;
  • 50 Вт – около 5 км;
  • 100 Вт – около 10 км;
  • 250 Вт – около 15 км;
  • 500 Вт – около 22 км;
  • 1 кВт – около 33 км;
  • 2 кВт – около 45 км;
  • 5 кВт – около 60 км.
  • 10 кВт – около 80 км.

и конечно при минимальной эталонной высоте 10 м.

Дальний прием может быть востребован в тех случаях, когда местная вышка вещает пока только 1 государственный мультиплекс, а 2 коммерческий мультиплекс работает где-то в соседнем городе или регионе.

Коммерческие вещатели в своё время ещё в прежних экономических условиях обязались начать оплачивать трансляцию после 2018 года не только с включенных сейчас 235 вышках (в городах с населением более 50 тысяч жителей), но и со всех остальных своих 4720 коммерческих передатчиков 2 мультиплекса по всей стране. Смогут ли они это сделать в 2019 году пока предугадать сложно, возможно вновь попросят о какой-то отсрочке в связи со сложным экономическим положением.
Ведь зачастую в каком-то небольшом городе телеканалу выгоднее продолжать платить только за свой один-единственный аналоговый передатчик, чем всем 10 телеканалам оплачивать там же за общую цифру, имея при этом маленькую рекламную аудиторию, никак не учитываемую телеизмерителями, а соответственно и рекламодателями.
В любом случае в каждом конкретном случае решение будет за телеканалами, т.к. это их деньги и только они определяют куда и как их расходовать.

Ну а пока что можно пробовать ловить 2 мультиплекс с соседних дальних вышек и Дельта Н1181А-5V для этого как раз отлично подходит.

Конечно, сама по себе антенна на высоту не поднимется, желательно обеспечить ей хотя бы минимальную эталонную высоту — 10 м.
И, кстати, именно на этой высоте делаются контрольные измерения при поступлении многочисленных жалоб от телезрителей:

Однако, конечно, всё это вовсе не означает, что нельзя принимать сигнал ниже 10 м, но если прием неудовлетворительный, то стоит задуматься о высоте.

О высоте стоит задуматься еще и потому, что в весенне-летний период деревья обильно покрываются листвой, что зачастую ведёт к ослаблению сигнала. Поэтому лето — лучшее время для установки антенн, потому что летом — наихудшие условия приема на дачах и в сельской местности да и в городах иногда могут возникать затруднения у жителей нижних этажей.

Оценить рельеф между вами и вышкой можно с помощью различных сайтов и программ, рассмотренных в предыдущем обзоре.

Также хотелось бы напомнить, что цифровое вещание по всей стране пока что тестовое, поэтому в рабочие дни в рабочее время могут быть отключения. И если при настройке антенны днём в рабочие дни не находите сигнала, то лучше сначала уточнить о профилактике или каких-либо внеплановых работах на вашей вышке в своём ЦКП.

АЧХ антенны (синий график) без учёта усилителя:

Максимальное значение собственного усиления антенны достигается на частоте 58 канала.

В чём ещё преимущество антенн «волновой канал» — усиление растёт с ростом частоты, а ведь затухание кабеля также растёт с ростом частоты, и на краях диапазона ДМВ затухание кабеля различается в 1.5 раза. И примерно также в 1.5 раза отличается усиление антенны. Т.о. «волновой канал» позволяет компенсировать последующее затухание в длинном кабеле, т.е. не дать завалить итоговую АЧХ.

И именно антенны «волновой канал» всегда использовались и используются в системах коллективного приема телевидения (СКПТ).

При монтаже антенны необходимо проследить, чтобы антенна стояла горизонтально —
либо чуть-чуть приподнять нос антенны (особенно при дальнем приеме).
Но ни в коем случае не допускать опускание носа вниз — от поверхности земли и так много помех, поэтому не стоит клевать носом.

Кроме того наружные антенны воспринимаются птицами как прекрасные насесты:

и с каждым массовым взлётом нос может опускаться всё ниже.

В сложных местах даже используют антенны изначально оборудованные вертикальными штырями:

а для уже имеющихся антенн применяют комплекты шипов из поликарбоната, фиксируемых стяжками:

стоимость для антенн размером с Н1181 — £3.18 (232 р), а для более длинных антенн — £6.37 (464 р).

Но не только птицы могут опускать нос антенны вниз:

Поэтому необходимо закреплять антенны надежно и со слегка приподнятым носом.

Напомню, что найти ближние и дальние вышки можно с помощью сервиса карта.ртрс.рф:

Просто ткнуть в свой дом и покажет информацию о двух ближайших вышках — точное направление и расстояние до них:

И там же показывает текущий статус передатчиков 1 и 2 мультиплекса на конкретной вышке.

Используя карта.ртрс.рф, лучше выбрать вариант именно Яндекс карта:

т.к. для территории России она гораздо точнее и актуальнее, особенно в малых городах, сёлах, деревнях и всевозможных дачах.

К тому же только в режиме Яндекс имеется режим с отображением спутниковой съемки:

лучше выбрать вариант Гибрид (это Схема + Спутник).

Т.е. даже если ваша дача не отображена на карте Яндекса, то в любом случае её можно будет увидеть на спутниковой карте Яндекса:

Безусловно, настраивать любые антенны лучше не Автоматическим, а Ручным поиском, выбрав номер канала (частоты) передатчика своей вышки, и медленно вращая, добиваться максимума шкалы Качество.

Но в некоторых случаях можно ориентировать антенну, принимая обычные аналоговые каналы, но при этом надо помнить, что цифровая вышка может оказаться гораздо ближе и с другого направления, чем дальняя аналоговая.

В некоторых городах новая цифровая вышка стоит уже в другом месте, чем старая аналоговая. А, например, в Башкирии все 216 цифровых вышек вынуждены были строить уже только на абсолютно новых местах, не там, где аналог. К примеру, в Уфе старая и новая вышки находятся в совершенно разных местах:

В дальнейшем федеральный аналог переносится на новые цифровые вышки. А что касается региональных или муниципальных каналов, то они сами определяют, где им размещаться удобнее и выгоднее с точки зрения телевизионного бизнеса.

Напомню, подключая к приставкам любые активные антенны, не имеющие своего блока питания, надо включить в меню пункт Питание:

В некоторых цифровых телевизорах низкого ценового класса также может быть такая функция, например, она встречается в телевизорах Erisson (SkyWorth). Но, например, в Sony/Panasonic/LG/Samsung такой функции нет, поэтому для них нужно использовать любой инжектор USB.
Еще раз напомню, ток потребления усилителя — 26 мА (максимальный ток порта USB 2.0 — 500 мА).

В магазинах есть и отдельные антенные блоки питания +5В с сепаратором (инжектором).

Комнатная Дельта К131

Активный вариант Дельта К131 (т.е. с усилителем) — К131А.02

Обе антенны прекрасно подойдут к любым современным телевизорам и приставкам DVB-T2.

Дельта Н111.03, она сразу же идёт с 9.5 метрами кабеля и стеновым кронштейном:

Т.е. — готовый вариант для дачи или в деревню. Да и для города — всё готово.

Компактная зигзагообразная антенна Харченко Дельта Н118.F (её активный вариант Н118A.F-5V рассматривался в обзоре):

И панельная Дельта Н117А.F-5V — 1626 р. (также подробно была рассмотрена в обзоре).

Напомню, в комплекте 6 метров кабеля.

Положительное: классическая антенна «волновой канал», узконаправленная, т.е. дальнобойная, частый рефлектор, алюминиевая, легкая — 850 г, активная, т.е. с усилителем, питание от приставки, подробное описание.
Отрицательное: как всякая дальнобойная узконаправленная антенна достаточно габаритна по длине.

Легкая алюминиевая, т.е. долговечная, рассчитана для приема в первую очередь в средней и дальней зоне, например, в тех местах, где пока не вещает 2 мультиплекс с местной вышки, но где уже имеется транслирующего его мощная дальняя вышка.
А также, когда необходимо подключить несколько приставок или телевизоров DVB-T2 к одной антенне.

4.2/5 — (14 голосов)

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 16 Июн 2017 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=17406

▶▷▶ схема платы согласования антенны дельта

▶▷▶ схема платы согласования антенны дельта
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:20-12-2018

схема платы согласования антенны дельта — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Устройство антенны Дельта Н311-01А т ее размеры телемастерскаярф/устройство Cached Здравствуйте У меня антенна Дельта с усилителем (модель не известна ),который вышел из строя Есть усилитель УКАТ-13 ,ответьте пожалуйста ,можно его ли подключить без платы согласования Схема платы согласования дельты « Схемы выключателей roundrobinsytesnet/shema-platy-soglasovaniya-del-ty Cached Схема блока питания as998 Ремонт всеволновой антенны дельта кабель внутри трубки согласование там перемычка учитывая обозначенный на плате плюс на минусовую клемму а на схеме на плюс Согласующая схема в антеннах «Дельта» — Форум про радио pro-radioru/air/13345 Cached Насколько я понял, антенны типа дельта — это волновой канал посередине для ДМВ и 2 боковых рога по бокам для МВ Антенна Дельта Телевизионная антенна Дельта Антенна дельта dr-krupnikru/Antenna/antenna-deltahtml Cached Комнатные антенны Дельта , предназначены для приёма телевизионных сигналов внутри помещения, их конструкция и модификации, описаны в разделе «комнатные антенны с усилителем» Комплектующие для антенн Дельта ,Локус и др на сайте tvdeltaru wwwtvdeltaru/?action=show_pricecatalog_mode=tree Cached В этом разделе представлены комплектующие для антенн Локус (Locus) , антенн Дельта и других фирм производителейА именно : усилители и согласующие платы для антенн на замену вышедших из строя, коробки антенные Доработка логопериодической антенны для улучшения качества и digital-tv-dvbt2ru/dorabotka-antenny Cached Доработка антенны Дельта Н311-01 В данной статье рассматривается доработка Как правильно подключить кабель к антенне дельта Как kakdelat-pravilnoru/kak-pravilno-podkljuchit/kak Cached Антенна Дельта Н 311-01 схема подключения В первую очередь в тв антенне дельта собирают вибраторы метрового диапазона и присоединяют их к антенной коробке Антенна (замена усилителя)- Форум Mastergrad wwwmastergradcom/forums/t94906-antenna-zamena-usilitelya Cached антена дельта у вас если так то там просто согласующий транс и фильтр сложения У меня две антенны , одна локус вторая дельта Пробую и с той и с этой ) В дельте, да только согласование Усилитель для антенн Дельта УКАТ-27 без блока питания wwwtvdeltaru/?action=descriptioncode=98 Cached схема проезда как » Дельта Н211, Н311-01, Н341, Н351, Н361″ или аналогичных, что более эффективно по Как правильно подключить антенну дельта Как правильно pravilno-sdelatru/kak-pravilno-podkljuchit/kak-pravilno Cached Улучшение антенны Дельта В настоящее время в продаже имеются всеволновые (совмещенные МВ и ДМВ) антенны типа « Дельта » российского производства Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 2,010 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • что эти рога (для МВ) образуют просто диполь? Какая в них применяется схема согласования
  • а то просто останавливался приём цифровых Читать ещё Вышел из строя усилитель в антенне «волновой канал» Антенна «Локус – Про» (волновой канал или Уда-Яги) неплохо послужила
  • антенн Дельта и других фирм производителейА именно : усилители и согласующие платы для антенн на замену вышедших из строя

а то просто останавливался приём цифровых мультиплексных пакетов Скорее всего

но Читать ещё Дельта Н311-01А это версия антенны Дельта 311-01 без усилителя Всеволновая телевизионная антенна

  • Н361″ или аналогичных
  • ответьте пожалуйста
  • их конструкция и модификации

Яндекс Яндекс Найти Поиск Поиск Картинки Видео Карты Маркет Новости ТВ онлайн Знатоки Коллекции Музыка Переводчик Диск Почта Все Ещё Дополнительная информация о запросе Показаны результаты для Нижнего Новгорода Москва 1 Рис 310 Принципиальная схема антенны » DELTA » libqrzru › node/1664 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Диаграммы направленности антенны » DELTA » Рис 312 Внешний вид антенн «DEXTA» ‹ Рис36 Принципиальная схема усилителя комнатной антенны АТН 7-3 «ОРБИТА-11-1» Вверх Рис 315 Читать ещё Диаграммы направленности антенны » DELTA » Рис 312 Внешний вид антенн «DEXTA» ‹ Рис36 Принципиальная схема усилителя комнатной антенны АТН 7-3 «ОРБИТА-11-1» Вверх Рис 315 Принципиальная схема антенны DEXTA NOWA › Версия для печати QRZRU russian hamradio • Реклама на QRZ • Деловые предложения по сайту: администрации сайта Скрыть 2 Устройство антенны Дельта Н311-01А т ее размеры телемастерскаярф › устройство-антенны-дельта-н311… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Дельта Н311-01А это версия антенны Дельта 311-01 без усилителя Всеволновая телевизионная антенна , с Основные элементы из которых состоит антенна это: дециметровая часть; вибратор МВ; плата согласования и усилитель сигнала К сложным элементам можно отнести: плату согласования и усилитель, но Читать ещё Дельта Н311-01А это версия антенны Дельта 311-01 без усилителя Всеволновая телевизионная антенна , с широкополосным усилителем, применяется в условиях неудовлетворительного приема в МВ и ДМВ – диапазонах Осуществляет прием сигналов аналогового и цифрового телевещания, в диапазоне частот 48,5-890 Мгц и состоящую из дециметровой антенны и вибратора метрового диапазона Основные элементы из которых состоит антенна это: дециметровая часть; вибратор МВ; плата согласования и усилитель сигнала К сложным элементам можно отнести: плату согласования и усилитель, но можно обойтись и без них, поставив усилитель типа SWA Скрыть 3 Простое решение – сделать из активной антенны dedclubblogspotcom › 2017/07/blog-post_10html Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Вышел из строя усилитель в антенне «волновой канал» Антенна «Локус – Про» (волновой канал или Уда-Яги) неплохо послужила, но с приходом эфирного цифрового телевидения стала капризничать По выходным на даче стали зависать картинки, а то просто останавливался приём цифровых Читать ещё Вышел из строя усилитель в антенне «волновой канал» Антенна «Локус – Про» (волновой канал или Уда-Яги) неплохо послужила, но с приходом эфирного цифрового телевидения стала капризничать По выходным на даче стали зависать картинки, а то просто останавливался приём цифровых мультиплексных пакетов Скорее всего, причина в антенном усилителе Скрыть 4 СХЕМА платы согласования антенны Дельта — смотрите картинки ЯндексКартинки › схема платы согласования антенны дельта Пожаловаться Информация о сайте Смотреть все результаты поиска на сервисе ЯндексКартинки 5 Антенный усилитель переделываем в плату согласования blogvpru › peredelyvaem-antennyj…soglasovaniyahtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Как переделать усилитель в плату согласования и повысить качество приёма сигнала, в этой статье Если ваша антенна с усилителем, не принимает стабильно сигнал цифрового телевидения DVB-T2, то часто проблема не в том, что усилитель слабый, а в том что он вообще там не нужен Да да, после прихода Читать ещё Как переделать усилитель в плату согласования и повысить качество приёма сигнала, в этой статье Если ваша антенна с усилителем, не принимает стабильно сигнал цифрового телевидения DVB-T2, то часто проблема не в том, что усилитель слабый, а в том что он вообще там не нужен Да да, после прихода цифрового эфирного телевидения, ситуация с приёмом сигнала в некоторых отношениях сильно поменялась и во многих случаях, усилитель в антенне , становится просто не нужным, более того он становится причиной неустойчивого, а иногда и вообще отсутствующего сигнала Скрыть 6 Согласующая схема в антеннах » Дельта » — Форум про pro-radioru › Радиоприем › 13345 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Насколько я понял, антенны типа дельта — это волновой канал посередине для ДМВ и 2 боковых рога по бокам для МВ Я правильно понимаю, что эти рога (для МВ) образуют просто диполь? Какая в них применяется схема согласования , чтобы сигнал с обоих антенн нормально «вогнать» в 1 кабель? Я так Читать ещё Насколько я понял, антенны типа дельта — это волновой канал посередине для ДМВ и 2 боковых рога по бокам для МВ Я правильно понимаю, что эти рога (для МВ) образуют просто диполь? Какая в них применяется схема согласования , чтобы сигнал с обоих антенн нормально «вогнать» в 1 кабель? Я так понимаю если просто соединить две антенны параллельно будет чушь, тк плечи диполя замкнет активный вибратор волнового канала? poruchik 04052016, 21:34 Скрыть 7 Доработка логопериодической антенны для улучшения digital-tv-dvbt2ru › dorabotka-antenny/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Доработка антенны Дельта Н311-01 В данной статье рассматривается доработка логопериодической антенны с целью улучшения Для эксперимента взята антенна Дельта Н311-01, пассивная, направленного действия с использованием в зоне не Читать ещё Доработка антенны Дельта Н311-01 В данной статье рассматривается доработка логопериодической антенны с целью улучшения качества и дальности принимаемого сигнала цифрового телевидения Антенны такого типа достаточно широко распространены из-за их простоты сборки, установки, а так же хорошего усиления сигнала в дециметровом диапазоне Для эксперимента взята антенна Дельта Н311-01, пассивная, направленного действия с использованием в зоне не уверенного приема, радиусом действия до 30 км от ретранслятора Скрыть 8 Помогите с антенной Дельта Н311А-01 — Форум KAZUSRU kazusru › Форумы по электронике › showthreadphp?p=839590 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Имеется активная антенна Дельта Н3111А-01 9 июля 2014 С начало заметил тему-Помогите с антенной Дельта Н311А-01 мне … Мне не понятно схему соединении ССТФ знаки заземлении 10 февраля 2016 9 Схема платы согласования антенны дельта — 2 млн видео ЯндексВидео › схема платы согласования антенны дельта Пожаловаться Информация о сайте 2:40 HD 2:40 HD Антенна телевизионная всеволновая наружная» youtubecom 21:03 HD 21:03 HD Для антенны DVB-Т2 плата согласование youtubecom 21:03 HD 21:03 HD Для антенны DVB-Т2 плата согласование okru 1:47 HD 1:47 HD Ремонт эфирной антенны youtubecom 9:35 HD 9:35 HD Для согласование антенны с телевизором youtubecom 00:52 00:52 подключение антенны Дельта Н311а-01 vkcom 11:00 HD 11:00 HD Наружная антенна Дельта для Дачи Устанавливаю youtubecom 2:55 HD 2:55 HD Замена антенного усилителя в активной youtubecom 2:39 HD 2:39 HD Антенна телевизионная всеволновая наружная» okru 00:55 00:55 Как проверить плато усилителя антенны ДМВ okru Для антенны DVB-Т2 плата согласование videomivzakoncoil + 2 млн Все видео 10 Комплектующие для антенн Дельта , Локус и др на сайте TVdeltaru › … Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте В этом разделе представлены комплектующие для антенн Локус (Locus) , антенн Дельта и других фирм производителейА именно : усилители и согласующие платы для антенн на замену вышедших из строя, коробки антенные согласующие Вы хотели купить платы -усилители для антенны «Сетка»? Тогда Вам Читать ещё В этом разделе представлены комплектующие для антенн Локус (Locus) , антенн Дельта и других фирм производителейА именно : усилители и согласующие платы для антенн на замену вышедших из строя, коробки антенные согласующие Вы хотели купить платы -усилители для антенны «Сетка»? Тогда Вам надо зайти в соответствующий раздел нашего каталога Усилители ТВ сигнала и блоки для синфазных решеток(сеток) Сортировать по Скрыть Индивидуальна ли плата согласования для каждой antennaspbru › Антенные форумы › ?topic=770 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Антенные форумы Антенный раздел Эфирные антенны Индивидуальна ли плата согласования для каждой антенны ? 2 Если запасные усилители для серии Дельта присутствуют в каталоге, то вот плат согласования не заметил В связи с этим практический вопрос: насколько «стареют» эти платы со временем Читать ещё Антенные форумы Антенный раздел Эфирные антенны Индивидуальна ли плата согласования для каждой антенны ? Страниц: [1] Печать Автор Тема: Индивидуальна ли плата согласования для каждой антенны ? (Прочитано 36867 раз) Sevilho Новичек Сообщений: 26 Индивидуальна ли плата согласования для каждой антенны ? « : 06122007 18:25:17 » 2 Если запасные усилители для серии Дельта присутствуют в каталоге, то вот плат согласования не заметил В связи с этим практический вопрос: насколько «стареют» эти платы со временем (особенно под действием мороза, влажности и тд) На сколько лет можно рассчитывать? Замечание по ведению сайта: кстати об усилителях Скрыть Антенна Дельта Н311-01 — хочу поставить усилитель innotelesputnikru › Форум › viewtopicphp?f=12t… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Имеется антенна Дельта Н311-01 без усилителя, хочу поставить усилитель SWA , что нужно для этого сделать? Там в монтажной коробке стоит плата согласования — ее убрать нужно? 31 октября 2013 Общий обзор телевизионных антенн Дельта antennacomru › indexphp?p=obzortd Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Наружные антенны Дельта изготовлены из стали и покрыты прочной порошковой краской Все рассмотренные выше антенны использовали одну и ту же логопериодическую схему и в конце концов, расширяя спектр наружных антенн , конструктора ЗАО НПП «ОСТ» решили применить схему волнового канала Читать ещё Наружные антенны Дельта изготовлены из стали и покрыты прочной порошковой краской Использование стали, в качестве материала для изготовления наружных эфирных антенн , позволило антенному предприятию ЗАО НПП «ОСТ» снизить цены на антенны , сделать их более доступными для потенциальных покупателей при сохранении высоких технических характеристик антенн , определяющих качество приема телевизионного сигнала Все рассмотренные выше антенны использовали одну и ту же логопериодическую схему и в конце концов, расширяя спектр наружных антенн , конструктора ЗАО НПП «ОСТ» решили применить схему волнового канала Скрыть Как подключить кабель к антенне | ТВ антенны Дельта el-cabru › stati/kak-podklyuchit-kabel-k-… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Произвести подключение антенны дельта : снять крышку антенной коробки, отвернув закрепляющую её гайку, вставить разделанный конец антенного кабеля в центральное отверстие антенной коробки и подключить к плате согласования Установить антенну дельта н311 на мачте и закрепить её на высоте Читать ещё Произвести подключение антенны дельта : снять крышку антенной коробки, отвернув закрепляющую её гайку, вставить разделанный конец антенного кабеля в центральное отверстие антенной коробки и подключить к плате согласования Установить антенну дельта н311 на мачте и закрепить её на высоте, достаточной для прямой видимости на телебашню Скрыть Дельта h411 без электроники-будет ли ловить DVB-T2 sat54ru › forumphp?tid=759 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Если плата согласования живая то все будет работать Если это антенна похожа на Дельту 311, но не имеет боковых усов и места для их крепления, то это скорее всего модификация дельты для приема только дециметрового диапазона Читать ещё Если плата согласования живая то все будет работать Если это антенна похожа на Дельту 311, но не имеет боковых усов и места для их крепления, то это скорее всего модификация дельты для приема только дециметрового диапазона Кабель припаян к антенне в самом начале под пластиковым колпачком и дальше проходит внутри антенны Такая антенна будет принимать цифровое ТВ, ломаться там обычно нечему Скрыть Улучшение антенны Дельта altay-krylovru › …samsung_uluch_antenny_deltahtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Но при этом в « Дельте », вследствие совмещенной конструкции антенны , поворачивается и ДМВ- антенна (логопериодическая — ЛПА) и, как следствие В этом случае обе платы соединены между собой внутри цилиндра по штатной схеме Телескопические «усы» через штатный ленточный кабель Читать ещё Но при этом в « Дельте », вследствие совмещенной конструкции антенны , поворачивается и ДМВ- антенна (логопериодическая — ЛПА) и, как следствие, ухудшается изображение в ДМВ-диапазоне Поэтому антенны МВ- и ДМВ-диапазонов лучше конструктивно разъединить и разнести на разные поворотные мачты, собрав их по показанной на рисунке схеме В этом случае обе платы соединены между собой внутри цилиндра по штатной схеме Телескопические «усы» через штатный ленточный кабель, согласующе-симметрирующий штекер 300/75 Ом (внутри имеется ферритовый трансформатор) и антенное гнездо соединяют кабелем РК 75-2-11 с точкой А (вход сумматора МВ-ДМВ) Скрыть Для антенны DVB-Т2 плата согласование youtubecom › watch?v=nNicgbAuI2M Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте 21:03 HD 21:03 HD Плата согласование для антенны DVB-Т2 и паяка провода РК75 Схемы и устройства 1 460 598 просмотров Вместе с « схема платы согласования антенны дельта » ищут: схема платы согласования lss-838 лк8380000 схема платы согласования антенны дельта н311-01 схема платы согласования антенны схема платы согласования lss-422 лк4220000-01 схема платы согласования антенны locus l 01020 схема платы согласования антенны дельты схема платы согласования lss-422 лк4220000-05 схема платы согласования lss 422 1 2 3 4 5 дальше Браузер Ускоряет загрузку файлов при медленном соединении 0+ Установить

Использование одного провода для большего, Часть 3. Питание антенны МШУ

Использование одного провода в двух совершенно разных целях широко распространено, для чего требуются простые схемы и основные компоненты.

Подача питания постоянного тока на антенный усилитель через коаксиальный кабель RF

В большинстве случаев, когда антенна расположена на расстоянии от переднего конца радиоприемника, желательно или необходимо добавить предусилитель непосредственно на элемент антенны вместо подачи принятого сигнала непосредственно на приемник.Предусилитель повышает амплитуду сигнала антенны (обычно в диапазоне милливольт или микровольт) перед отправкой его по коаксиальному кабелю на сам приемник. Этот малошумящий усилитель (МШУ) должен увеличивать эту мощность, добавляя как можно меньше собственного шума, чтобы отношение сигнал-шум (SNR) не ухудшалось; типичные МШУ имеют коэффициент шума всего несколько децибел (дБ) или меньше.

Есть две основные причины для предварительного усиления сигнала на антенном элементе, а не на переднем конце радиоприемника:

  • неизбежная потеря уровня сигнала в коаксиальном кабеле, обычно несколько дБ/100 футов в зависимости от конструкции кабеля, износа и рабочей частоты
  • в первую очередь из-за тепловых эффектов, кабель также добавляет шум, обычно в диапазоне от пяти до десяти дБ.

Сочетание этих двух эффектов приводит к уменьшению SNR принятого сигнала в радиоприемнике по сравнению с его значением на антенне. Это ухудшение затрудняет восстановление сигнала, что приводит к ухудшению качества демодулированного сигнала для аналоговых сигналов и увеличению частоты ошибок для цифровых. Поместив МШУ на элемент антенны до того, как он будет подключен к коаксиальному кабелю, бюджет канала может опережать деградацию; шум, добавляемый МШУ, обычно представляет меньшую проблему, чем шум, добавляемый кабелем, и потери в кабеле.

Использование коаксиального кабеля, передающего усиленную радиочастоту от антенны, для подачи постоянного тока на МШУ (иногда называемый малошумящим блоком или МШУ) предназначено не только для сложных приложений, таких как большие параболические (тарельчатые) антенны, используемые для связи космических аппаратов. Он является стандартным для потребительских спутниковых антенн для домашнего телевидения (таких как сеть DISH в США) или даже для доступа в Интернет через антенны VSAT (терминал с очень малой апертурой) диаметром менее 3 метров, которые устанавливаются на крышах или по бокам домов. дома (рисунок 1) .

Рис. 1. Использование МШУ в головном узле с питанием по коаксиальному кабелю антенны является стандартной практикой в ​​потребительских спутниковых антеннах. (Изображение: SatGist/Pearce Communication)

Он также используется для питания МШУ, расположенного в антеннах GNSS (Глобальная навигационная спутниковая система) (GNSS включает системы GPS США, Европы Galileo и китайской системы BeiDou), которые работают в диапазоне 1560–1610 МГц. . Они часто располагаются внутри антенны «акульего плавника» на автомобиле или лодке.

Как и в случае с фантомным питанием микрофона, требования к питанию МШУ скромны: от 3 до 5 В постоянного тока и менее 100 мА; для некоторых новых МШУ требуется менее 10 мА, а меньший ток приводит к меньшему падению IR и, следовательно, к меньшим потерям постоянного напряжения в коаксиальном кабеле.

В типичной схеме подачи питания на МШУ при передаче усиленного РЧ-сигнала от элемента GPS-антенны к радиоприемнику используется МШУ NXP BGU7004 (или аналогичный) BGU7008 с коэффициентом шума менее 1 дБ (рис. 2) .

Рис. 2. Несколько добавленных пассивных компонентов позволяют накладывать постоянный ток на МШУ на усиленный РЧ от антенны и МШУ на передний конец приемника GPS. (Изображение: NXP Semiconductors) Работа

проста и чем-то похожа на пример с фантомным питанием микрофона, за исключением того, что аналоговый сигнал не является звуковым сигналом основной полосы частот, а представляет собой РЧ-сигнал на уровне 1.6 ГГц, а катушки индуктивности (дроссели) используются для блокировки ВЧ, но пропускают постоянный ток. Питание постоянного тока от приемника для МШУ  проходит через РЧ-дроссель на каждом конце, чтобы блокировать РЧ от достижения МШУ; Развязывающий конденсатор С1 обеспечивает дополнительную фильтрацию ВЧ-сигнала в линии питания постоянного тока. Выход МШУ отправляется на приемник вместе с питанием постоянного тока, поступающим на МШУ, в то время как небольшой конденсатор, включенный последовательно со входом приемника, блокирует поступление постоянного тока на входной каскад приемника.

Эта схема проста, надежна, эффективна и не вызывает проблем при запуске или инициализации: она действительно готова к работе.В заключительной части этой статьи рассматривается использование провода наушников в качестве антенны FM-радио.

Связанное содержимое EE Word

Внешние ссылки

  • ProSoundWeb, «Введение в тему фантомного питания для конденсаторных микрофонов»
  • SweetWater, «Что такое фантомная сила и зачем она мне нужна?
  • Электротехника». Кто-нибудь может объяснить, что такое фантомная энергия и, в частности, как она используется в системах спутникового телевидения?
  • Elliott Sound Products, «Фантомное питание 48 В для микрофонов»
  • Инструкции, «Создание мобильной антенны для прослушивания FM-радио без наушников»
  • Learning Electronics, «Адаптер антенного входа и линейного аудиовыхода для портативных радиостанций»
  • Skyworks Solutions, AN383, «Схема антенны Si47xx, компоновка и руководство по проектированию»
  • NXP Semiconductor, AN11420, «NXP GPS LNA — питание GPS LNA по коаксиальному кабелю
    от приемника GPS»
  • Maxim/Analog Devices, примечания по применению 6166, «MAX20328 добавляет путь антенны FM-радио к смартфонам с интерфейсом USB Type-C»

Шумовая температура — обзор

4.08.2.1.1.2 Калибровка

Для учета эффектов смещения, дрейфа и нелинейности в электронике радиометра и облучателях AMSR использует встроенную двухточечную схему калибровки, в которой радиометры наблюдают высокотемпературный источник шума. (HTS) в качестве эталона температуры теплого конца и зеркало холодного неба (CSM) для просмотра холодного пространства в качестве эталона холодного конца. Данные радиометрической калибровки из этих эталонных источников вместе с информацией о потерях радиометра и антенны, физических температурах и инженерных коэффициентах используются в общих уравнениях калибровки прибора для расчета яркостной температуры.HTS представляет собой мишень, поглощающую микроволны, температура которой на орбите термически контролируется нагревателями. Физическая температура ВТС непрерывно измеряется с помощью платиновых термометров сопротивления (ПТС). Для AMSR-E было обнаружено, что в термической среде на орбите ПТС недостаточно хорошо характеризуют температуру ВТСП, чтобы обеспечить стабильную двухточечную калибровку. Следовательно, для настройки и стабилизации калибровки использовались другие эмпирические методы. Были использованы два разных метода: один группой обработки данных JAXA для создания продуктов уровня 1B и уровня 1R, а другой — системами дистанционного зондирования (RSS) для группы НАСА AMSR-E для создания продукта уровня 2A.

Подход RSS (Wentz et al., 2003) следовал подходу, использованному для калибровки приборов SSMI и TRMM Microwave Imager (TMI) после запуска (Wentz, 1997; Colton and Poe, 1997; Wentz et al., 2001). . Этот подход использует преимущества моделирования переноса излучения океаном и обширной базы данных об океане, включая спутниковые наблюдения от SSMI и TMI, наряду с данными калибровки AMSR-E и бортовыми датчиками PRT, для получения улучшенного алгоритма эмпирической калибровки для AMSR-E.По сути, коэффициенты обработки калибровки AMSR-E настраиваются для получения калибровки, совместимой с калибровками аналогичных частотных каналов SSMI и TMI над океаном. Однако это можно было сделать только для частот 10,65 ГГц и выше, содержащихся в базе данных наблюдений TMI и SSMI. Позже эта процедура была изменена, чтобы исключить зависимость от вспомогательных спутниковых данных и внести другие коррективы в коэффициенты уравнений калибровки, что привело к улучшенной калибровке для всех каналов AMSR-E, включая 6.9 ГГц, действительный как над сушей, так и над океаном. Процедура и обновления более подробно описаны в разделе калибровки руководства по продукту данных уровня 2A на сайте NSIDC (см. список NSIDC в ​​списке соответствующих веб-сайтов).

В подходе NASDA (Imaoka et al., 2003) также использовалась эмпирическая комбинация бортовых датчиков температуры PRT наряду с моделированием переноса излучения в океан и использованием спутниковых наблюдений за океаном TMI и SSMI. Со временем эта процедура была усовершенствована (Imaoka et al., 2005), и повторная обработка была выполнена соответствующим образом.Из-за различных и независимых процедур, используемых для калибровки продуктов данных JAXA и NASA AMSR, вероятно, будут некоторые заметные различия между данными уровня 1R, распространяемыми JAXA, и данными уровня 2A, распространяемыми NSIDC, даже если они оба относятся к T B. продуктов данных и получены из одних и тех же данных уровня 1A. Пользователи данных о влажности почвы должны помнить об этом при сравнении продуктов влажности почвы более высокого уровня, полученных из различных источников данных T B .

Из приведенного выше обсуждения становится ясно, что калибровка датчиков AMSR может выиграть от процесса взаимной калибровки, при котором калибровка одного датчика корректируется для соответствия калибровке другого, обычно того, который, как было замечено ранее, имеет стабильную и надежная калибровка, предполагающая перекрытие во времени между записями данных двух датчиков. При применении этой процедуры необходимо выполнить поправки на разные условия наблюдения между датчиками, например, на несколько разные центральные частоты и углы падения.Когда нет перекрытия между датчиками, третий датчик, который перекрывается по времени с обоими, может использоваться в качестве эталона передачи. Подход двойной разности (DD) в сочетании с моделированием переноса излучения является распространенной методологией такой интеркалибрации (Biswas et al., 2013). Например, в процедуре интеркалибровки Okuyama and Imaoka (2015) использовались данные T B датчика TMI в качестве эталона переноса для оценки различий в калибровке между AMSR-E и AMSR2.Поскольку AMSR-E и AMSR2 не имеют перекрывающихся периодов эксплуатации, в метод DD вносятся поправки с использованием одиночных разностей, основанных на статистике, полученной от AMSR-E и AMSR2 в течение одних и тех же сезонов, но в разные годы. Результаты анализа показали различия между калибровками AMSR-E, TMI и AMSR2, которые требовали дальнейшего изучения (Okuyama and Imaoka, 2015).

В более широком смысле интеркалибрация важна, когда желательно совместно анализировать данные от нескольких датчиков с долгосрочными записями данных для исследований климата, например.g., серии SSMI и SSMI/S, TMI, GMI, AMSR-E и AMSR2 (см. Таблица 1 ). Был организован ряд международных инициатив по интеркалибрации, в том числе Рабочая группа Комитета по спутникам наблюдения Земли (CEOS) по калибровке и валидации (WGCV) и Рабочая группа по межспутниковой калибровке GPM (X-CAL). Цели X-CAL заключаются в улучшении калиброванного продукта данных яркостной температуры уровня 1C GPM, и в рамках этой деятельности несколько групп работали над различными подходами к интеркалибровке с использованием идентичных наборов спутниковых данных и моделей переноса излучения (RTM).Датчики включали SSMI, AMSR-E, WindSat и TMI, а в будущем также будут включать AMSR2. Цель состоит в том, чтобы получить коэффициенты передачи, которые могут регулировать калибровку датчика посредством постобработки (Biswas et al., 2013; Wilheit, 2013).

Блок-схема дельта-сигма модулятора с двойной петлей

Контекст 1

… NTF обозначает функцию передачи шума, а STF — функцию передачи сигнала. При соответствующем значении H 1 (z) шум вблизи полосы сигнала подавляется, и, таким образом, на выходе модулятора может быть восстановлен исходный сигнал.H 1 (z) может быть реализован интегратором для низкочастотного ЦМД или резонатором для полосового ЦМД. В нашем приложении необходимо использовать полосовой DSM (BP-DSM). Для полосового DSM можно использовать более низкую частоту дискретизации, чем для низкочастотного DSM, если она намного больше ширины полосы сигнала. Кроме того, шум можно лучше формировать, используя более одной петли обратной связи, встроенной в петлевой фильтр. В этой работе мы разработали двухконтурный полосовой дельта-сигма модулятор для генерации битовых последовательностей DSM.Блок-схема показана на рис. 4. Эпитаксиальная структура HEMT состоит из буферного слоя GaN, нелегированного барьерного слоя Al 0,3 Ga 0,7 N и тонкого покрывающего слоя GaN, выращенных на 2-дюймовой подложке SiC. Процесс MMIC начинается с изготовления омических контактов. Структуры мезы определяются реактивным ионным травлением. Мы применяем шаговую технологию, за исключением определения Т-образных затворов 0,4 мм, где используется электронно-лучевая литография. Конденсаторы Si 3 N 4 MIM и резисторы NiCr завершают компланарный процесс MMIC.Конденсаторы МИМ адаптированы для высоковольтных цепей. Что касается транзисторной ячейки, то в качестве элементарной ячейки используются устройства 8×250 мм. Они показывают среднюю максимальную крутизну gm = 220 мСм/мм и ток насыщения I DSS = 0,8 А/мм при V GS = + 2 В. Ключевой частью анализа больших сигналов является модель транзистора Чалмерса (Ангелова), который модифицирован для применения к HEMT AlGaN/GaN на SiC во временной области [9]. Конкретные проблемы для транзистора силового каскада в концепции класса S заключаются в двух задачах: транзистор работает как переключатель и работает в широком диапазоне частот.Следовательно, можно ожидать поведения, весьма отличного от поведения в случае классического усилителя AB. Силовой ключ MMIC состоит из транзистора конечного каскада и транзистора драйвера в конфигурации с общим эмиттером (рис. 5). Выходное сопротивление драйвера (R на рис. 5) сильно влияет на характеристики переключения и КПД транзистора конечного каскада. Эффективность определяется здесь как эффективность стока, т.е. е., соотношение между выходной мощностью и потребляемой мощностью постоянного тока. Результаты, опубликованные в [10], показывают, что для транзисторов конечного каскада с шириной затвора 2 мм хороший КПД был получен при выходном импедансе драйвера около 25 Ом.Обратите внимание, что эти импедансы драйвера должны быть реализованы широкополосными, что делает невозможным применение какого-либо согласования реактивного импеданса. На рис. 5 представлена ​​принципиальная схема коммутационного каскада MMIC. В качестве драйвера используется усилитель с общим истоком с пассивной нагрузкой 30 Вт. Кроме того, это позволяет использовать относительно небольшой транзистор для драйверного каскада (в 5 раз меньше транзистора в оконечном каскаде оказалось достаточным). Все последующие измерения проводились для входного сигнала BPDSM со скоростью передачи 1.8 Гбит/с и длина 2 15 бит. Он формируется численно в соответствии с гл. II, хранящиеся в генераторе битовых комбинаций и вводимые несимметричным или дифференциальным сигналом на вход схемы. Выходной сигнал измеряется с помощью высокоскоростного осциллографа мощностью 50 Вт во временной области. Рабочей точкой выходного транзистора по постоянному току является напряжение стока 15 В. Смещение подается через смещение-T. Временное окно 50 нс полной битовой последовательности анализируется для проверки формы сигнала на выходе и расчета эффективности.Схема была измерена с использованием дифференциального входного сигнала с 2,5 Vpp. На рис. 7 представлен измеренный выходной сигнал. Получается выходная амплитуда 36 В пик-пик, соответствующая выходная мощность составляет 6,5 Вт. Что касается КПД, то последний каскад достигает отличного значения 93 %. С учетом потребления драйвера общий КПД по-прежнему составляет 80 %. Это можно дополнительно улучшить, используя драйвер класса D с режимом напряжения вместо несимметричного каскада драйвера (см. рис. 5). На рис. 8 показана полная выходная схема усилителя класса S, реализованная в виде гибридной схемы.Он включает в себя реконструирующий полосовой фильтр (см. рис. 8, элементы 2 и 3), коммерческий балун 1:1 и диоды GaAs-Шоттки. Диоды реализованы с использованием специального высоковольтного процесса InGaP/GaAs-HBT в Институте Фердинанда-Брауна (подробнее см. [11][12]) и необходимы для защиты GaN-HEMT заключительного каскада от отрицательных колебаний напряжения при стоки. Другой ключевой частью конструкции является подача тока на транзисторы конечного каскада. Реализуем это с помощью последовательно соединенных катушек индуктивности (см.8, элемент 1; один около 10 нГн, а другой больше 200 нГн), чтобы заглушить широкополосные спектральные компоненты переменного тока. В качестве отправной точки для конструкции фильтра мы обнаружили, что оптимальный дифференциальный импеданс для транзисторов конечного каскада (8×250 мм GaN-HEMT) составляет около 60 Ом. Следовательно, в идеале сам фильтр должен обеспечивать обрыв на частоте сигнала w S и замыкание на всех остальных частотах. На рис. 8 две части фильтра (элементы 2 и 3) должны удовлетворять следующим условиям импеданса (где Z p2 обозначает результирующий импеданс колебательного контура 2, а Z p3 — результирующий импеданс резонатора…

Контекст 2

… РЧ усилители мощности, используемые в беспроводной связи, реализованы по аналоговой концепции. Они ограничены с точки зрения эффективности добавленной мощности (PAE). Для преодоления этой проблемы в настоящее время активно обсуждаются импульсные усилители, так как теоретически эти усилители могут достигать почти 100% эффективности. Со времени первых публикаций об усилителях мощности, работающих на транзисторе в качестве переключателя [1], быстрое развитие различных типов импульсных усилителей [2][3] (класс D, класс E, класс F и соответствующие обратные аналоги) можно было наблюдать.Если целью является одна частота сигнала, одной из наиболее подходящих схем для работы на радиочастотах является усилитель класса E. Это реализовано для различных технологий [3]-[7], частот и уровней мощности [4]. Ограничения импульсных усилителей заключаются в том, что им нужны быстродействующие силовые транзисторы с высоким запасом мощности, что является проблемой для современных транзисторных технологий. Более поздним вариантом переключения режима в микроволновом диапазоне частот является концепция класса S: аналоговый входной сигнал преобразуется в цифровой сигнал с помощью полосового дельта-сигма модулятора (BP-DSM).Цифровой сигнал усиливается с помощью высокоэффективного переключателя питания. Обычно DSM используется в аналого-цифровых преобразователях. Как часть высокоэффективной цепи усиления здесь он скорее используется как модулятор сигнала. Он преобразует заданный узкополосный сигнал в цифровой битовый поток с двумя состояниями, используемый в качестве входного сигнала для каскадов переключения мощности. Аналоговый полосовой фильтр применяется на выходе этих коммутационных каскадов для восстановления аналогового сигнала. Для таких усилителей на сегодняшний день наиболее перспективной технологией является GaN [8], поскольку она сочетает в себе высокое напряжение пробоя с высоким быстродействием.Конечно, эффективность каскадов переключения очень важна. Кроме того, топология фильтра и выходная схема являются ключевыми элементами для общей эффективности, поскольку они воздействуют непосредственно на выходной сигнал. Статья организована следующим образом: гл. II кратко описывает концепцию класса S, а также используемую дельта-сигма модуляцию. сек. III представляет примененную технологию GaN и реализованные силовые ключи GaN-HEMT, а также результаты измерений. сек. IV посвящен конструкции выходной сети, в частности фильтра реконструкции.сек. V описывает изготовление полного усилителя класса S и представляет некоторые из первых измерений. 2. Концепция класса S На рисунке 1 представлена ​​концепция класса S. Он следует цифровому подходу к усилению мощности: аналоговый входной сигнал около f 0 , который может быть WCDMA, OFDM и т. д., или обычный гармонический синусоидальный сигнал преобразуется в цифровой с помощью полосового дельта-сигма модулятора (BPDSM). ). Его частота дискретизации соответствует битовой скорости результирующего цифрового сигнала.Она определяется коэффициентом передискретизации и обычно в 4 раза превышает частоту сигнала f 0 . Затем эта битовая последовательность усиливается с помощью каскадов переключения мощности, а аналоговый сигнал восстанавливается с помощью фильтра на выходе. В настоящем подходе мы используем топологию токового режима класса S для выходного каскада с двумя транзисторами S 1 и S 2, работающими в дифференциальном режиме и с плавающей нагрузкой (см. рис. 2). Транзисторы питаются от источников постоянного тока I n . Фильтр должен быть типа параллельного резонанса, с высоким импедансом при f 0 и идеально нулевым импедансом в других местах.Это приводит к тому, что результирующее напряжение на нагрузке является узкополосным и, следовательно, имеет синусоидальную форму. Поскольку транзисторы в идеале действуют просто как переключатель, рассеиваемая мощность внутри транзистора остается нулевой, и для фильтрации без потерь PAE теоретически может достигать 100 % независимо от уровня выходной мощности. На рис. 3 показана блок-схема простого DSM. Он состоит из контурного фильтра H 1 (z), компаратора и контура обратной связи. Компаратор можно смоделировать дополнительным источником шума, который показан на рис.4 как E(z), описывающий ошибки квантования. Таким образом, получается линейная модель для DSM. Шум квантования от дополнительного источника шума можно аппроксимировать как белый шум. При проектировании DSM следует учитывать два основных эффекта: передискретизация и формирование шума. Благодаря передискретизации шум квантования распространяется на большой частотный диапазон. нойз-шейпинг снижает уровень шума вблизи сигнала. Это выясняется с учетом следующей системы уравнений: Выход модулятора Y(z) можно записать …

Аудиоустройства: усилитель, микрофон, антенна, динамик Символ

Привет, в этой статье мы увидим различные типы символов и схем аудиоустройств. Аудиоустройства относятся к области электроники. Поэтому, если вы студент, преподаватель, инженер или любой другой специалист в области электроники, вы должны знать эти символы и схемы. Зная эти символы, вы без труда разберетесь в любых принципиальных схемах или схемах электропроводки.

Общий символ усилителя

Здесь вы можете увидеть общий символ, который можно использовать на любых принципиальных схемах или схемах подключения для обозначения усилителя.


Операционный усилитель или операционный усилитель Символ

Операционные усилители имеют так много функций, что это означает, что они могут фильтровать электронные сигналы, усиливать электронный сигнал, генерировать импульсный сигнал.


Дифференциальный усилитель Символ

Дифференциальные усилители — это те, которые принимают на вход два разных электронных сигнала. Во-первых, они производят дифференцированный сигнал и усиливают его. Здесь вы можете увидеть символ дифференциального усилителя.


Усилитель высокой частоты Символ

Усилители высокой частоты работают с высокочастотными электронными сигналами.


Усилитель низкой частоты Символ

Усилители низкой частоты работают с низкочастотными электронными сигналами.

Усилитель обратной связи Обозначение

Усилители обратной связи — это те, которые имеют путь обратной связи от выхода к входу. Как правило, они работают в замкнутой системе.


Символ динамика

Динамик — это устройство, преобразующее электрическую энергию в звуковую.Динамик работает с электромагнитом. Когда звуковой сигнал подается на динамик, он издает звук. Здесь вы можете увидеть символ динамика.


Символ аудио

В некоторых проектах, презентациях используется символ аудио. Это просто круглый кружок на символе динамика.


Схема Символ микрофона

Микрофон — это устройство, которое преобразует энергию нашего голоса или звука в электрическую энергию. это как раз напротив динамика. Микрофон также называют преобразователем.Здесь вы можете увидеть символ микрофона, используемый на всех схемах электроники, схемах подключения.


Значок символа микрофона

Здесь вы можете увидеть значок микрофона, который используется в презентациях, плакатах и ​​т. д.


Символ антенны

Антенна — это устройство, которое помогает отправлять или принимать радиочастотные сигналы. Антенна используется, когда аудиосигналы передаются в виде радиочастотного сигнала по беспроводной связи. Здесь вы можете увидеть символ антенны.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

педалбордов Reader 2022, Pt. 2

Ежегодный выпуск Premier Guitar дает читателям возможность продемонстрировать свои педалборды. Есть так много способов думать, когда дело доходит до подключения ваших эффектов — это весело! В этом раунде у нас есть дань уважения Эдди Ван Халену, доска для пандемии из Амстердама, максималистский стомпер с 17 педалями, «доска» с фигурным шнуром и многое другое.Идите вперед, чтобы открыть для себя новые педали, и топайте!


Аарон Костелло: Вэйлон Баттон

Я живу в Портленде, штат Орегон. Когда я собирал эту плату, целью было получить чистый, естественный, похожий на усилитель звук с несколькими каскадами усиления. Много проб и ошибок (что было весело), ​​и после трудов над решениями, которые не имеют абсолютно никакого значения для продуктивного общества, вот что я придумал.

1.Эрни Болл, вице-президент

Самый простой. Я использую его, чтобы успокоить установку, когда играю на акустических инструментах, а также пытаюсь освоить стальные бэнды педали. Там еще есть над чем поработать!

2. Бобышка ТУ-3

Стандарт.

3. Грир Ампс Световая скорость

Эта штука убойная. С гитарой с одной катушкой я использую ее, чтобы подтолкнуть Nobels ODR-Mini и получить немного больше усиления без потери четкости. Обычно я использую его для непристойного ритмического звука.На гитаре с хамбакером я обычно отключаю Nobels и использую их отдельно.

4. Nobels ODR-Mini

Это моя любимая педаль и сердце доски. Это очень похоже на усилитель. С гитарой с одной катушкой я использую ее для чистого звука, и она всегда включена. Я действительно копаю вещь на грани разрыва.

5. J. Rockett Audio Archer

Мне нравится это после нобелей, и я использую его для получения «поющего» ведущего тона с более высоким усилением. Опять же, он сохраняет четкость при более высоком усилении, но по-прежнему звучит как усилитель.

6. MXR Phase 90

Я буквально называю это «кнопкой Waylon».

7. J. Rockett Audio Josh Smith Dual Trem

Я нечасто им пользуюсь, но иногда это идеальная вещь для добавления цвета. Иногда я использую его с Greer, а затем плавно увеличиваю и уменьшаю его с помощью педали громкости. Это позволяет мне имитировать органный пэд, и это довольно весело.

8. EHX Memory Toy Mini

Это моя вторая любимая педаль. Я использую его для слэпбэка, и он почти всегда включен.

9. Mr. Black Super Swell Reverb

Мои основные усилители — это Princeton Reverb 1975 года и Vibrolux Reverb 1978 года, поэтому мне обычно нравится ревербератор усилителя. У меня в домашней студии есть пара усилителей без реверберации, поэтому я использую с ними этот. На басу тоже отлично звучит!

10. Voodoo Labs Pedal Power 4×4

Находится под платой и выполняет свою работу. Спасибо за прочтение!

Берт Харрис: Моя фигурная «доска»

Вот мой педалборд… Я предпочитаю подключаться напрямую и получать весь звук от самого усилителя.Нет ничего круче, чем Клэптон с белым витым шнуром, подключенным непосредственно к Fender Dual Showman по адресу The Rolling Stones Rock and Roll Circus ! Мне нравится мысль о том, чтобы появиться с гитарой, усилителем, медиатором и витым шнуром!

По общему признанию, я немного ленив, и подключать кучу всего для меня избиение… хотя я в последнее время использую Xotic EP Booster, но он работает от батареи. Надеюсь, твой день замечательный!

Брайан Швагер: Коротко и мило

Здравствуйте, я играю в нескольких группах в Де-Мойне, штат Айова.Вот что я получил на моей педальше:

  • British Pedal Company Zonk Machine
  • TC Electronic Polytune 3 Mini
  • Ceriatone Centura
  • Greer Amps Lightspeed
  • Danelectro миллиардер Big Spender Spinning Speaker
  • BOSS (XTS Custom Модификации) Эквалайзер GE-7
  • Педали JHS Lucky Cat Delay
  • Strymon Flint
  • Lehle P-Split (под рейкой вверху справа)

Дрю Смит: Три — магическое число

Мне нравятся эти педалборды для чтения: надеюсь, вы представите мою доску! Я состою в психоделическом панк-блюзовом дуэте Phantom Ocean из Новой Англии.Мы в большом долгу перед альтернативной музыкой 80-х, 90-х и начала 2000-х, и поскольку нас всего двое, моя жена на барабанах и я на гитаре, я держу свое оборудование довольно плотно. Мне нужно несколько плотных гитарных тонов, и я стараюсь не слишком сильно окунаться в модуляцию. Поэтому на моей доске сейчас только три педали: тюнер, грязь и задержка.

В качестве тюнера у меня есть Snark, потому что он экономичный и хорошо справляется со своей задачей. Для грязи у меня есть Chicago Stompworks Mr. Vermin, их версия Pro Co RAT, и это лучшая RAT, которую я когда-либо пробовал.В первый раз, когда я подключил эту штуку, я наконец понял, почему RAT так любим многими гитаристами, чьи уши я уважаю. Он действительно охватывает такой широкий диапазон тонов, от овердрайва до прямого фузза. А еще TC Electronic Flashback — моя любимая задержка. У меня никогда не было ни одного отказа, вы можете получить такое разнообразие звуков, и функция TonePrint всегда рядом, чтобы создать что-то действительно дикое.

Я закругляю доску беспроводной системой XVive U2, потому что я ненавижу случайно протягивать кабели по доске, а свобода передвижения на сцене доставляет мне удовольствие (даже если я все равно провожу половину сета возле микрофона).Я также использую один из ( Premier Guitar Senior Editor ) фирменных слайдов Rocky Mountain Теда Дроздовски для моей работы со слайд-гитарой.

Эрни Сантелла: универсальная доска

Я сделал этот педалборд для своей кавер-группы Wasted on the Young, исполняющей классический рок, из Колорадо. Мы играем все: от Бонни Райт до Стиви Рэя Вона, от ZZ Top до Maroon 5. Так что мне нужен был педалборд, который подходил бы почти ко всему, что нужно нашей группе.Думаю, я этого добился. У меня все всегда под ногами. Я приверженец старой школы и хотел оставить аналоговый вход на стороне входа, а затем немного цифровой на стороне петли эффектов, чтобы уменьшить размер и дать мне максимальную отдачу от пространства. Я использовал несколько мини-педалей, но только если они звучали так же хорошо, как их более крупные собратья.

Я использую свои гитары (Heritage H-150, RS Guitarworks T-Style и S-Style, PRS Custom 24) с одним беспроводным соединением. Boss WL-50 имеет приятный и чистый звук с длительным временем автономной работы.Самое приятное то, что он автоматически отключается, когда вы отключаете его от сети, что позволяет быстрее и бесшумнее менять гитару.

Доска представляет собой Temple Duo 24, которая имеет большие размеры и не слишком громоздка для переноски. Беспроводная связь подключается к Dunlop Cry Baby Junior Wah (квакушка с классическим звучанием и немного меньшего размера), а затем к Korg Pitchblack, красивому и яркому светодиодному тюнеру, даже на открытом воздухе. Тюнер питает компрессор Xotic SP для чистого шлепка, когда это необходимо. Далее идут три педали для разных уровней наддува.В зависимости от настройки усилителя три усиления работают по-разному. Emerson EM-Drive отлично подходит для быстрого кранча Marshall-in-a-Box. Bogner Wessex — мой сверхмощный овердрайв с хорошей компрессией. Наконец, Wampler Tumnus — убийца клонов, и он отлично подходит для добавления чистого свинца к чему угодно, просто добавляя уровень, а не слишком много усиления.

Я запускаю его в головку Hughes & Kettner GrandMeister 36. Усилитель полностью аналоговый, но с цифровым управлением по MIDI. Итак, технически у вас есть пресеты на 128 усилителей.Я использую дешевый 8-кнопочный MIDI-контроллер ActitioN, который я нашел на Reverb для пресетов усилителя. От блестящей чистоты до усиления OMG. Это как 8-канальный усилитель! Я могу просто шаг за шагом пройти через 8 уровней усиления.

Петля эффектов усилителя питает Way Huge Smalls Blue Hippo, установленную на одобренную Джо Бонамассой настройку хоруса, которая дает убийственный звук вращающегося динамика. Затем в Line 6 M9 для хоруса, тремоло, фленджера и пружинного ревербератора для множества разных мелодий, которые мы играем. И, наконец, часы, чтобы держать нас в графике во время концерта.Мы, как известно, отрываемся и забываем установленное расписание! Надеюсь, вам понравится!

Фернандо Диас: чистый, подлый максималист

Приветствую! Вот текущая версия моего педалборда. Он оснащен Strymon Zuma и двумя комплектами расширения Strymon Ojai.

Цепочка следующая:
  1. Dunlop 535Q Cry Baby Multi-Wah
  2. Basic Audio Scarab Deluxe
  3. King Tone Octaland Mini
  4. Spaceman Sputnik III
  5. TC Electronic Polytune 3 Mini
  6. Paul Cochrane Timmy
  7. IBANEZ TIMMY
  8. Screamer (с Alchemy Audio Mod)
  9. Browne Amplicification Белок
  10. Парикмахерская Electronics Electronics Changer SR
  11. HUDSON Electronics Electronics
  12. Грир HUD SUPA COBRA
  13. Keeley Katana Boost
  14. Walrus Audio Julia V1
  15. Dreadbox Komorebi
  16. Педали JHS Panther Cub V2
  17. Ревербератор Neunaber Immerse Mk II

Джелле Вейрман: Выпивка под защитой

Это оборудование, которое я использую почти каждый день, играя в самых разных жанрах в разных кавер-группах, от классического рока до современной музыки.Я должен был найти способ получить максимальную отдачу от моего Stratocaster и Les Paul с помощью одной компактной системы и защитить свое оборудование от пьяных людей и их выпивки.

Вот конфигурация моей стойки:

Линейный усилитель Electro-Harmonix LPB-1, Ibanez TS9 (овердрайв для Strat), Boss SD-1 (овердрайв для Les Paul), предусилитель Joyo Clean Glass, эквалайзер DOD FX40B, сустейнер Rockman (кранч Strat и лиды), Rockman Distortion Generator (кранч Les Paul и лиды), Rocktron Patchmate Loop 8, Rocktron MIDI Mate, педаль экспрессии Electro-Harmonix, Dunlop Cry Baby Wah, процессор эффектов TC Electronic G-Major, Alesis DEQ 2- канальный эквалайзер (эквалайзер до и после Rockman) и блок питания Mooer Macro.Переходим к возврату эффектов (усилитель мощности) моего Fender Hot Rod Deluxe III.

JR Emmett: Струнная обезьяна

Это мое скромное предложение для вашей функции Reader Pedalboard. Это моя личная доска, которая служит для моих клиентов демонстрацией того, что можно сделать с педалбордом, чтобы сделать его удобным и универсальным, а также удовлетворить мои собственные потребности в практике и производительности. Когда я не играю на гитаре, я работаю в магазине с одним человеком (Техническая служба String Monkey), предоставляя услуги по ремонту и изготовлению гитар на заказ музыкальному сообществу Северного Техаса.

Сигнальная цепочка:

Беспроводная связь или кабель -> Boss TU-2 -> General Guitar Gadgets Stratoblaster -> Boss BD-2 Blues Driver -> Dunlop 535Q Multi-Wah -> вход усилителя

Amp FX send — > MXR Phase 95 -> Boss CE-5 Chorus -> Boss LS-2 (микширует сигналы от двух цифровых задержек Boss DD-3, работающих параллельно) -> Boss TR-2 Tremolo -> возврат усилителя FX

Другие функции

  • Блок питания Truetone 1 SPOT Pro CS7
  • Встроенный держатель микрофонной стойки (вверху справа, перепрофилированное крепление для флагштока)
  • Переупакованный переключатель каналов усилителя String Monkey (первоначальный был слишком большим)
  • Акриловая базовая пластина вау-вау String Monkey с механическим зажимом для направляющих Pedaltrain
  • Talent DI Box с симулятором кабинета и соединительными кабелями для прямого подключения к усилителю
  • Паяное межсоединение с использованием кабеля Mogami Bulk и фонокорректоры Switchcraft
  • Кит Пол: Басовая доска

    Привет PG ! Я просто хотел поделиться своим басовым педалбордом, который я использую в своей группе Dumb Waiter из Ричмонда, штат Вирджиния.Продолжайте в том же духе, я люблю Rig Rundowns! Будь здоров.

    Сигнальная цепочка:

  • TC Electronic Polytune Mini
  • Boss OC-2 Octave
  • Meris Enzo с предустановленным выключателем
  • Electro-Carmonix Rovish Sitar
  • Nunez Amps Andex Bass Channel
  • FuzzroCious Demon
  • DoD Gunsleter
  • MXR M85 Bass Distortion
  • Boss CE-2W Chorus
  • Boss DD-3 Digital Delay
  • MXR M300 Reverb
  • Марко Фумагалли: Пандемический педалборд

    Я из Италии, живу в Амстердаме, Нидерланды.Это мой педалборд во время первой волны карантина в 2020 году. Раньше я играл в группах, а теперь делаю это для собственного удовольствия. Игра на гитаре и формирование ее звучания — это способ убежать и расслабиться. На самом деле я не играю какую-то конкретную музыку, но мой корень — блюз.

    На снимке: Electro-Harmonix Stereo Memory Man, Fulltone Mini Deja’Vibe, Klon KTR, Fulltone Octafuzz, Dunlop Cry Baby Mini Wah, два Gibson SG и Fender Voodoo Strat 97 года выпуска от очень скучающего мистера Сорена Венемы из легендарный магазин Palm Guitars в Амстердаме.

    Рагхав Говиндараджан: зануда

    Я большой поклонник платформы Premier Guitar . Мой босс в музыкальной школе, в которой я работаю, и я часто схожу с ума из-за Rig Rundowns, так что спасибо вам за это! Решил, что подброшу свой педалборд. Я решил обновить его после этой фотографии, но мои новые педали, скорее всего, не будут до следующей недели.

    Цепочка педалей справа налево:

    1. DigiTech Drop
    2. Wampler Ego Compressor V2
    3. Dr.Scientist The Elements Distortion (Gold Bar Edition)
    4. Wampler Pantheon Overdrive
    5. Boss EQ-200 Graphic Equalizer
    6. Swindler Effects The Gulf Chorus V2
    7. Strymon Iridium
    8. Source Audio Collider Delay+Reverb
    9. Эго поступает на вход А EQ-200, а выход А поступает на Элементы. Выход Пантеона идет на вход В EQ-200, а выход В идет на Иридиум. Это позволяет мне формировать звук до и после усиления.

      Спасибо, что позволили мне немного поболтать о моей доске! И спасибо вам за все, что вы делаете для гитарного сообщества и музыкантов. Rig Rundowns действительно лучшая часть моей недели/месяца, и мне нравится открывать для себя новых артистов и игроков благодаря им. Это как NPR Tiny Desk гитариста!

      Робби Хови: на север

      Привет из Северного Мичигана! Вот моя установка для работы в группе Levitator.Спасибо!

      В по договорной цене:

      1. Dunlop Cry Baby Wah
      2. Moog MF-105 MoogerFooger MIDI MuRF
      3. MXR Carbon Copy Deluxe
      4. Boss RV-5 Digital Reverb

      Себастьян ДиПьетро: Полный пакет

      Вот фотография моего педалборда вместе с моим усилителем и гитарами, чтобы дать полное представление о моей установке.

      Педалборд:

      Xotic XW-1 Wah -> DigiTech Whammy V -> Analog Man Bi-CompROSSor Rev5 -> Electro-Harmonix POG2 -> Analog Man King of Tone -> Analog Man Sun Face BC109B -> GFI System Synesthesia -> Empress Effects Echosystem -> Empress Effects Reverb -> Electro-Harmonix 22500 Dual Stereo Looper -> Amp or Strymon Iridium

      Гитары и усилители:

      • Guild S70
      • Guild S300D

        6 Booya! Усилители 27-ваттный комбо с Celestion G12H-75 Creamback

      Кабели:

      • Кабели Caulfield (голубые кабели для гитары/усилителя)
      • Кабели Audioblast (соединительные кабели)

      Стив Гороспе: все стили

      Я играю в группе American Music Company Band, исполняющей каверы на песни с 1940-х до начала 1970-х, уделяя особое внимание рок-н-роллу 1950-х, R&B и соулу 1960-х.Но это также включает в себя блюз и кантри старой школы. Я провел подростковые годы в 1980-х, поэтому гитарный рок 70-х и стадионный рок 80-х составляют огромную часть моей музыкальной жизни. Я построил педалборд, который работает для меня, чтобы охватить все эти стили и материалы.

      педалей в серии ниже:

      • Repex Steel String
      • Wampler Tumnus
      • JHS Pedals Sweet Cay V3
      • TC Electronic Sub N UP Octaver
      • JHS-педали серии 3 Phaser
      • Boss CE-5 CHORUS ANSEMBLE
      • Boss DC-2W Dimension C Waza Craft
      • Strymon Lex Rotary
      • MXR Carbon Copy Deluxe
      • Педали JHS The Milkman
      • Boss FRV-1 ’63 Fender Reverb
      • выход)
      • Высокочастотный хроматический тюнер Boss TU-12H (подключен к выходу тюнера Mesa High-Wire)

      Томас Мадера: дань уважения Эдди

      Я гитарист из Лас-Вегаса, штат Невада.Мой стомпбокс в основном дань Эдди Ван Халену, но эта доска отлично подходит для множества рок/метал тонов, соло или ритма. Он включает в себя: предусилитель Echoplex EP101, задержку Echoplex EP103, переиздание MXR Script Phase 90, MXR EVh217 Flanger, MXR EVH 5150 Chorus, Wampler Pinnacle Distortion, Mad Professor 1 Distortion/Reverb и TC Electronic Brainwaves Pitch Shifter. Все направляется на коммутатор GigRig Quartermaster QMX 8 и питается от Truetone 1 SPOT Pro CS12.

      Статьи с вашего сайта

      Связанные статьи в Интернете

      555 Таймер как моностабильный мультивибратор Вопросы и ответы

      Этот набор вопросов и ответов с множественным выбором по линейным интегральным схемам (MCQ) посвящен теме «Таймер 555 как моностабильный мультивибратор».

      1. Определить период времени моностабильного мультивибратора 555.
      a) T = 0,33RC
      b) T = 1,1RC
      c) T = 3RC
      d) T = RC
      Просмотреть ответ

      Ответ: b
      Объяснение: Период времени моностабильного таймера 555 равен T = RC× ln(1/3) = 1,1.RC.

      2. Найдите схему моностабильного вибратора с помощью таймера 555.
      а)


      б)

      в)

      г) Ни один из упомянутых
      Просмотреть ответ

      Ответ: a
      Объяснение: Когда таймер 555 настроен на моностабильную работу, триггерный вход подается через контакт 2, тогда как верхний порог компаратора (контакт 6) и разряд (контакт 7) закорочены и подключены к выход.

      3. Как преодолеть ошибочное срабатывание на положительных фронтах импульсов в моностабильной схеме?
      а) Подключить RC-цепочку на входе
      б) Подключить интегратор на входе
      в) Подключить дифференциатор на входе
      г) Подключить диод на входе
      Посмотреть ответ

      Ответ: в
      Объяснение: Чтобы предотвратить ошибочное срабатывание на положительных фронтах импульса, резистор и конденсатор в сочетании с сопротивлением 10 кОм и 0,001 мкФ на входе образуют дифференциатор

      Схема показывает, что дифференциатор подключается между триггерным входом и +V CC .

      4. Моностабильный мультивибратор имеет R = 120 кОм и временную задержку T = 1000 мс. Рассчитайте значение C?
      a) 0,9 мкФ
      b) 1,32 мкФ
      c) 7,5 мкФ
      d) 2,49 мкФ
      Посмотреть ответ 1,1R) = 1000 мс/(1,1×120 кОм) = 7,57 мкФ.

      5. Что из нижеперечисленного можно использовать для обнаружения отсутствия сердцебиения?
      a) Моностабильный мультивибратор
      b) Нестабильный мультивибратор
      c) Триггер Шмитта
      d) Ни один из упомянутых входы.Если импульс отсутствует, вход триггера разряда становится высоким, транзистор закрывается, а выход переходит в низкий уровень. Таким образом, этот тип схемы можно использовать для обнаружения отсутствия сердечного ритма.

      6. Таймер 555 в моностабильном прикладном режиме можно использовать для
      a) Импульсная позиционная модуляция
      b) Частотная манипуляция
      c) Контроль и измерение скорости
      d) Цифровой фазовый детектор
      Посмотреть ответ

      Ответ: c
      Объяснение: В моностабильном режиме работы, если входные триггерные импульсы генерируются вращающимся колесом, схема будет определять скорость вращения колеса всякий раз, когда она падает ниже заданного значения.Поэтому его можно использовать для контроля и измерения скорости.

      7. Как можно преобразовать моностабильный мультивибратор в линейный генератор пилообразных импульсов?
      a) Подключить источник постоянного тока к триггерному входу
      b) Подключить источник постоянного тока к триггерному выходу
      c) Заменить резистор на источник постоянного тока
      d) Заменить конденсатор на источник постоянного тока
      Просмотреть ответ

      Ответ: c
      Объяснение : Резистор R моностабильной схемы заменен источником постоянного тока.Таким образом, конденсатор заряжается линейно и генерирует пилообразный сигнал.

      8. Определить период линейного пилообразного генератора, используя спецификации
      R E = 2,7 кОм, R 1 = 47 кОм, R 2 100 кОм, C = 0,1 мкФ, В CC = 5 В.

      а) 8 мс
      б) 4 мс
      в) 2 мс
      г) 1 мс ×R E )×(R 1 + R 2 )×C]/{(R 1 ×V CC )-[V BE ×(R 707 +R 8 ) 2 )]}
      = {(2/3)×5v×[2.7кОм×(4,7кОм+ 100кОм)]×(0,1мкФ)}/{[(47кОм)×5В]-[(0,7)×(47кОм+100кОм)]}
      =>T= 132,3/132,100 =1,0015×10 -3 = 1 мс.

      9. Что будет на выходе, если модулирующий входной сигнал и непрерывный сигнал запуска подаются на контакты 5 и 22 соответственно в следующей схеме?

      a) Форма волны с частотной модуляцией
      b) Форма волны с широтно-импульсной модуляцией
      c) Форма волны как с импульсной, так и с частотной модуляцией
      d) Ничего из упомянутого pin22 и модулированный входной сигнал на pin5 получается серия выходных импульсов.Длительность которого зависит от модулирующего сигнала. Также в длительности импульса изменяется только рабочий цикл, сохраняя частоту такой же, как частота триггера непрерывной последовательности входных импульсов.

      Sanfoundry Global Education & Learning Series – Линейные интегральные схемы.

      Чтобы попрактиковаться во всех областях линейных интегральных схем, здесь полный набор из более чем 1000 вопросов и ответов с несколькими вариантами ответов .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
