Соединения конденсаторов: Параллельное соединение конденсаторов – общая емкость, заряд, формула кратко

Содержание

Электричество и магнетизм

Решение. Емкость  прежнего конденсатора, чьими обкладками были сферы  радиусами    дается  формулой (2.18):



Как видно из рисунка, новый конденсатор представляет собой после­довательное соединение двух сферических конденсаторов: образованного сферами радиусами  (его емкость обозначим как ) и  (его емкость будет ). Имеем по той же формуле:

(2.30)

Для емкости   последовательно соединенных конденсаторов получаем теперь



Емкость нового конденсатора оказалась больше емкости первоначального.

Аналитическая формула для емкости такой батареи имеет вид:

(2. 31)

 При бесконечно тонкой внутренней сфере  заряды на ее поверхностях скомпенсируют друг друга, и мы должны получить формулу для емкости конденсатора  без внутренней оболочки. Так оно и следует из формулы (2.31) при . В обратном предельном случае, когда стенки внутренней оболочки близки к обкладкам первоначального конденсатора, получается формула для емкости двух последовательно со­единенных плоских конденсаторов.

Конденсаторы нашли широкое практическое применение, особенно в радиотехнике. Некоторые типы конденсаторов показаны на рис. 2.18.

Рис. 2.18. Различные типы конденсаторов, применяемых в технике: 1 —  конденсаторы постоянной емкости; 2 — конденсатор переменной емкости



Дополнительная информация

http://www.elektropolus.com/condensator/type.php — типы конденсаторов;

http://gete.ru/post_1212414212. html — классификация и маркировка конденсаторов;

http://www.chipdip.ru/video.aspx?vid=ID000274696&tag=dielectric   — видео «Конструкция электролитического алюминиевого конденсатора»;

http://www.symmetron.ru/articles/tantalum_replacement.shtml — керамические конденсаторы большой емкости;

http://radiobooka.ru/radio_nach/kak_sdelat_kondensator.phtml — как сделать конденсатор своими руками;

http://chipinfo.ru/literature/radio/194701/p54-57.html  — статья «Переменные конденсаторы»;

http://www.eham.net/articles/5217  — переменный конденсатор своими руками;

http://www.kpsec.freeuk.com/components/capac.htm — коденсаторы, переменные конденсаторы;

http://qrx.narod.ru/arhn/e_d.htm  — бесконтактные емкостные датчики;

http://www.lionprecision.com/capacitive-sensors/index.html   — обзор емкостных датчиков;

http://pda-reader.ru/93  — принципы работы сенсорных экранов;

http://pcavto. ru/kak-eto-rabotaet/printscipyi-rabotyi-sensornyix-ekranov-touch-screen.html — как работают сенсорные экраны разных типов.

Задача на соединение двух конденсаторов одноимёнными и разноимёнными полюсами | Основы физики сжато и понятно

Для школьников.

Задача

Воздушный конденсатор ёмкостью 3 мкФ заряжен до напряжения 300 В. Другой воздушный конденсатор ёмкостью 2 мкФ заряжен до напряжения 200 В. Найти:

1) Какая разность потенциалов установится между обкладками конденсаторов при их соединении одноимёнными полюсами?

2) Какая разность потенциалов установится между обкладками конденсаторов при их соединении разноимёнными полюсами?

Решение

В условии задачи не сказано, как соединены конденсаторы между собой — последовательно или параллельно. Считаю, что конденсаторы соединены параллельно (моё мнение). Почему?

Известно, что при параллельном соединении конденсаторов, напряжение на них одинаково, а общий заряд равен сумме зарядов конденсаторов. Здесь имеем то же самое.

При замыкании попарно обкладок конденсаторов проводами, заряды по проводам будут перемещаться с обкладки на обкладку, пока их потенциалы не сравняются. Значит, между обкладками каждого конденсатора установится одинаковая разность потенциалов или конденсаторы будут иметь одинаковое напряжение, а общий заряд будет равен сумме зарядов конденсаторов.

Так как конденсаторы соединены параллельно (см.»Последовательное и параллельное соединения конденсаторов»), то их общая ёмкость

При соединении конденсаторов одноимёнными полюсами между обкладками каждого конденсатора устанавливается разность потенциалов (или напряжение)

где

есть заряды конденсаторов до их соединения.

Так как

то между обкладками конденсаторов установится напряжение:

равное 260 В.

При соединении конденсаторов разноимёнными полюсами

Тогда между обкладками конденсатора установится напряжение

равное 100 В.

Ответ: 260 В; 100 В

Зададим себе ещё такой вопрос:

Какой заряд и с какого конденсатора переходит при их соединении разноимёнными полюсами?

Рассуждаем.

По данным задачи, на обкладках первого конденсатора сосредоточен больший заряд, чем на обкладках второго конденсатора. Значит, при их соединении заряд перейдёт с обкладок первого конденсатора на обкладки второго конденсатора.

Заряд первого конденсатора до соединения

равен 9 10 -4 Кл (0,0009 Кл).

При соединении обкладок проводом, по нему пойдёт заряд до тех пор, пока потенциалы обкладок не сравняются.

Установившееся напряжение

на конденсаторах равно 100 В.

Значит, на первом конденсаторе остался заряд, равный произведению его ёмкости

на установившееся напряжение

то есть равный 3 10 -4 Кл (0,0003 Кл).

Получается, что на каждую обкладку второго конденсатора перешёл заряд 6 10 -4 Кл (0,0006 Кл).

К.В. Рулёва

Подписывайтесь на канал. Ставьте лайки. Пишите комментарии. Сообщите друзьям о существовании этого канала.

Предыдущая запись: Во сколько раз изменится ёмкость плоского конденсатора, если одну его половину заполнить эбонитом, а вторую — фарфором?

Следующая запись: Связь между вектором напряжённости электрического поля и вектором смещения.

Ссылки на занятия до электростатики даны в Занятии 1.

Ссылки на занятия (статьи), начиная с электростатики, даны в конце Занятия 45.

Последовательное, параллельное и смешанное соединение конденсаторов

Лекция № 4

Тема 1. 2. Электрические цепи постоянного тока. Электрические измерения

План

  1. Последовательное, параллельное и смешанное соединение конденсаторов

1. В электрических цепях применяются различные способы соединения конденсаторов

. Соединение конденсаторов может производиться: после -довательно, параллельно и последовательно-параллельно (последнее иногда называют смешанное соединение конденсаторов). Существующие виды соединения конденсаторов показаны на рисунке 1.

Если группа конденсаторов включена в цепь таким образом, что к точкам включения непосредственно присоединены пластины всех конденсаторов, то такое соединение называется параллельным соединением конденсаторов (рисунок 2.).

Рисунок 2. Параллельное соединение конденсаторов.

При заряде группы конденсаторов, соединенных параллельно, между пластинами всех конденсаторов будет одна и та же разность потенциалов, так как все они заряжаются от одного и того же источника тока. Общее же количество электричества на всех конденсаторах будет равно сумме количеств электричества, помещающихся на каждом из конденсаторов, так как заряд каждого их конденсаторов происходит независимо от заряда других конденсаторов данной группы. Исходя из этого, всю систему параллельно соединенных конденсаторов можно рассматривать как один эквивалентный (равноценный) конденсатор. Тогда общая емкость конденсаторов при параллельном соединении равна сумме емкостей всех соединенных конденсаторов.

Обозначим суммарную емкость соединенных в батарею конденсаторов буквой Собщ, емкость первого конденсатора С1 емкость второго С2 и емкость третьего С3. Тогда для параллельного соединения конденсаторов будет справедлива следующая формула:

Последний знак + и многоточие указывают на то, что этой формулой можно пользоваться при четырех, пяти и вообще при любом числе конденсаторов.

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое

соединение конденсаторов называется последовательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденсаторы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заряжаются через влияние. При этом заряд пластины 2 будет равен по величине и противоположен по знаку заряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пластины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряжения, существующего на всей группе конденсаторов. Напряжение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость.

А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединенных последовательно, меньше емкости самого малого конденсатора в группе.

Для вычисления общей емкости при последовательном соединении конденсаторов удобнее всего пользоваться следующей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

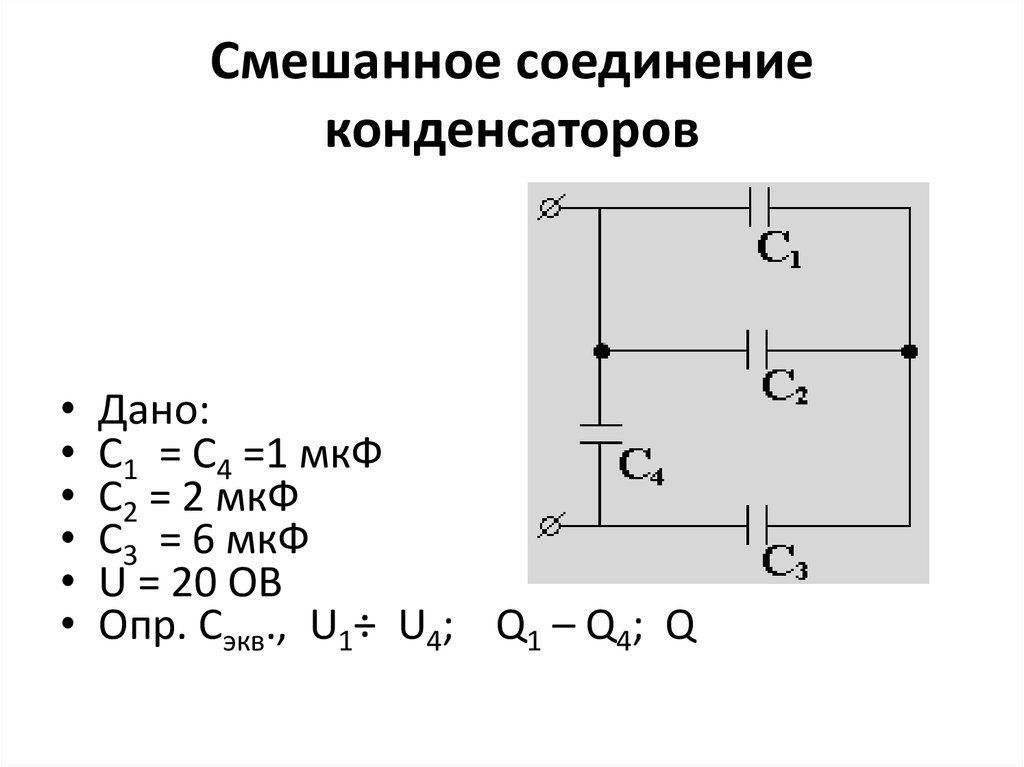

Последовательно-параллельным соединением конденса-торов называется цепь имеющая в своем составе участки, как с параллельным, так и с последовательным соединением конденсаторов.

На рисунке 4 приведен пример участка цепи со смешанным соединением конденсаторов.

Рисунок 4. Последовательно-параллельное соединение конденсаторов.

При расчете общей емкости такого участка цепи с последовательно-параллельным соединением конденсаторов этот участок разбивают на простейшие участки, состоящие только из групп с последовательным или параллельным соединением конденсаторов. Дальше алгоритм расчета имеет вид:

1. Определяют эквивалентную емкость участков с последовательным соединением конденсаторов.

2. Если эти участки содержат последовательно соединенные конденсаторы, то сначала вычисляют их емкость.

3. После расчета эквивалентных емкостей конденсаторов перерисовывают схему. Обычно получается цепь из последовательно соединенных эквивалентных конденсаторов.

4. Рассчитывают емкость полученной схемы.

Один из примеров расчета емкости при смешанном соединении конденсаторов приведен на рисунке 5.

Вопросы для самопроверки:

  1. Перечислить классификацию конденсаторов.

  2. Объяснить, чему равна энергия заряженного конденсатора.

  3. Перечислить способы соединения конденсаторов применяются в электрических цепях.

  4. Обьяснить, какой способ соединения конденсаторов  наз. параллельным?

  5. Определить, чему равна суммарная емкость конденсаторов при параллельном соединении.

Соединения конденсаторов и конденсаторные батареи

«Несовершенство суждений –

наибольший недостаток при

умственном труде в любой области»

Майкл Фарадей

Данная тема посвящена решению задач на соединения конденсаторов и конденсаторные батареи.

Задача 1. Пять конденсаторов с одинаковой ёмкостью подключены параллельно друг другу, образуя батарею. Определите ёмкость данной батареи, если при подключении к источнику тока с напряжением 50 В, заряд на обкладках каждого конденсатора составляет 30 нКл.

ДАНО:

СИ

РЕШЕНИЕ

Запишем общее выражение для определения электроёмкости конденсатора

При параллельном соединении

Т. к. по условию задачи заряд на обкладках каждого конденсатора одинаковый, то электроёмкость батареи равна

Ответ: 3 нФ.

Задача 2. Два подключенных последовательно конденсатора имеют ёмкости 200 мкФ и 400 мкФ. Эти конденсаторы подключают к полюсам источника с напряжением 12 В и максимально заряжают. Найдите ток при разрядке батареи из этих конденсаторов, предполагая, что он постоянный, если разрядка занимает 20 мс.

ДАНО:

СИ

РЕШЕНИЕ

При последовательном соединении общая электроёмкость определяется по формуле

Электроёмкость конденсатора в общем виде может быть выражена

Из определения силы тока

Тогда получаем

Ответ: 80 мА.

Задача 3. В приведённой схеме электроёмкость конденсатора C1 равна некоторому значению C0. Ёмкость конденсатора C2 вдвое больше, а ёмкость конденсатора C3 ‒ вчетверо больше и т.д. Найдите общую ёмкость участка цепи.

ДАНО:

РЕШЕНИЕ

Исходя из приведенного рисунка, имеется смешанное соединение конденсаторов. При последовательном соединении

Конденсаторы с емкостью C2 и С3 соединены последовательно, поэтому

Тогда первоначальную схему можно заменить следующей

При параллельном соединении

Конденсаторы с ёмкостями С2,3, С4 и С5 соединены параллельно, поэтому

Тогда имеющуюся схему можно заменить следующей

Конденсаторы с ёмкостями С1 и С2,3,4,5 соединены последовательно поэтому

Ответ:

Задача 4. На схеме показано смешанное соединение конденсаторов и указаны электроёмкости некоторых конденсаторов. Известно, что на конденсаторе с ёмкостью C1 напряжение равно 600 В, а заряд – 600 нКл. Найдите общую электроёмкость данного участка, а также общее напряжение на этом участке цепи.

ДАНО:

СИ

РЕШЕНИЕ

Электроёмкость конденсатора в общем виде рассчитывается по формуле

Тогда электроёмкость первого конденсатора равна

Из рисунка видно, что конденсаторы С1 и С2 подключены последовательно. Следовательно на них должен быть одинаковый заряд (это следует из закона сохранения заряда)

Таким образом, используя формулу для электроёмкости, можно найти напряжение на конденсаторе С2

При параллельном соединении

По закону сохранения заряда

Используя формулу для электроёмкости, можно найти напряжение на конденсаторе С3

При последовательном соединении

При параллельном соединении

При последовательном соединении

Ответ: U = 6,35 В, С = 12/127 мкФ.

Параллельное соединение конденсаторов | Облепиха

Теперь поговорим еще об одном наиболее распространенном типе соединения конденсаторов, которое называют параллельным. Пример этого соединения представлен на картинке внизу.

Параллельным соединением конденсаторов называют такое соединение, при котором обкладки конденсаторов присоединены к одним и тем же точкам электрической цепи.

Итак, напряжение, создаваемое источником тока, равно 10 В. В задаче требуется найти заряд, который накопится на конденсаторе емкостью в 2 фарада. Чтобы разобраться с этим, нам прежде всего нужно понять, как именно будут заряжаться наши конденсаторы.

Источник тока, как обычно, будет совершать работу по разделению электрических зарядов. Но, в отличие от ситуации с последовательным соединением, у отрицательно заряженных частиц, двигающихся к левым обкладкам, теперь будет выбор из нескольких конденсаторов (в нашем случае – из трех).

Как же они будут распределятся на конденсаторах? Что ж, все зависит от того, сколько заряда могут вместить наши устройства. На конденсатор емкостью в 2 фарада будет идти одна часть от всего электрического заряда, а на конденсаторы, у которых емкости равны 4 фарада и 6 фарадов соответственно, будет идти в 2 и 3 раза больше заряда, просто потому что на них его больше помещается.

Таким образом, суммарный заряд на параллельно соединенных конденсаторах будет складываться из зарядов на каждом из них:

\boxed{q=q_1+q_2+q_3}

Кроме того, известно, что наши конденсаторы присоединены к одним и тем же точкам электрической цепи. Источник тока создает на них одно и то же напряжение, поэтому напряжения на параллельно соединенных конденсаторах должны быть равны между собой:

\boxed{U=U_1=U_2=U_3}

В нашем случае напряжения на конденсаторах будут равны напряжению, создаваемому источником тока (10 В). Зная это, мы можем без труда рассчитать заряд на нужном конденсаторе:

q=CU

q=2\,Ф×10\,В

q=20\,Кл

Вообще, в подобных задачах часто приходится прибегать к приему, с которым мы уже не раз сталкивались при изучении электрических цепей: несколько устройств приходится заменять одним, чтобы ответить на тот или иной вопрос. С параллельно соединенными конденсаторами эту штуку тоже проделывают, и неплохо бы знать, как рассчитывается емкость кондесатора-заменителя в таком случае.

И здесь все, на самом деле, просто. В случае с параллельным соединением пластины конденсаторов присоединены к одним и тем же точкам цепи, то есть фактически мы имеем дело с одной-единственной парой обкладок:

Электроемкость конденсатора пропорциональна площади его сторон. Умножение можно заменить сложением, поэтому емкость эквивалентного конденсатора мы можем найти, сложив емкости всех устройств:

\boxed{C=C_1+C_2+C_3}

Руководство по выбору двухканального конденсатора

Двойные конденсаторы

Конденсаторы двойного действия обычно используются в установках HVAC (отопление, вентиляция и кондиционирование воздуха). Двойные конденсаторы имеют три вывода, в отличие от обычных рабочих конденсаторов, у которых их всего два. Электрически они такие же, как рабочие конденсаторы с двумя выводами. Использование двойного рабочего конденсатора позволяет сэкономить место, если у вас небольшая монтажная площадь. Клеммы также четко обозначены, что упрощает подключение к различным компонентам вашего кондиционера.

Двойные конденсаторы обычно имеют соединения с маркировкой «C» для «общего», «H» или «HERM» для герметичного компрессора и «F» или «FAN» для вентилятора в блоке HVAC. Они также имеют два разных номинала емкости (например, 35/5 мкФ). Большее значение всегда подключено к компрессору (в примере 35 мкФ), а меньшее значение всегда будет подключено к вентилятору (в данном случае 5 мкФ).


Технические характеристики

При выборе нового конденсатора необходимо учитывать следующие характеристики.

Емкость

Убедитесь, что емкость вашего нового конденсатора такая же, как у заменяемого.

Напряжение

Двойные конденсаторы

обычно рассчитаны на 370 В или 440 В. Используйте конденсатор с таким же или более высоким напряжением, как напряжение вашей системы. Никогда не выбирайте тот, который имеет более низкое номинальное напряжение, чем напряжение вашей системы.

Частота

Большинство конденсаторов рассчитаны как на 50, так и на 60 Гц.

Овальный и круглый корпус

Если емкость, напряжение и частота вашего конденсатора подходят для вашего приложения, форма конденсатора не имеет значения, если он может поместиться в предусмотренном монтажном пространстве в вашем двигателе или блоке кондиционирования воздуха.

Тип терминала

Большинство выводов для конденсаторов имеют от одного до четырех нажимных лепестков размером ¼ дюйма. Большинство из них имеют от 3 до 4 язычков, поэтому убедитесь, что у вас достаточно язычков на соединительный штырь, чтобы выполнить необходимые соединения.


Видео — Замена двойного конденсатора

Посмотрите видеоурок о том, как диагностировать проблемы с вашим кондиционером и как заменить в нем рабочие конденсаторы.


Выбор продукта

Что произойдет, если мы неправильно подключим полярный конденсатор?

Что происходит при подключении электролитического поляризованного конденсатора в обратной полярности?

Существуют различные типы конденсаторов, такие как полярные (постоянные конденсаторы e.грамм. электролитические, псевдоконденсаторы, ЭЛД и суперконденсаторы) и неполярные конденсаторы (керамические, слюдяные, пленочные, бумажные и конденсаторы переменной емкости). Конденсаторы играют активную и важную роль как в цепях переменного, так и постоянного тока (например, фильтры, RC-цепи, связь и развязка, улучшение коэффициента мощности, генераторы, демпферы, пускатели двигателей и т. д.). Давайте остановимся на теме поляризованных электролитических конденсаторов.

Электролитический полярный конденсатор представляет собой тип полярного конденсатора, который имеет полярность на своих клеммах, обозначенную катодом и анодом (положительная и отрицательная клеммы).

В электролитическом конденсаторе изолирующий слой, используемый в качестве диэлектрика (твердый, жидкий или газообразный материал), зажат между двумя электродами. Есть две металлические пластины, где первая пластина в качестве положительного «анода» покрыта изолирующим оксидным слоем посредством анодирования, а электролит используется в качестве второй клеммы, известной как «катод». Существует три типа электролитических конденсаторов, а именно алюминиевые, танталовые и ниобиевые конденсаторы.

В алюминиевых электролитических конденсаторах электроды состоят из чистого алюминия, однако анодный (положительный) электрод изготавливается путем формирования изолирующего слоя из оксида алюминия (Al 2 O 3 ) посредством анодирования.Электролит (твердый или нетвердый) помещается на изолирующую поверхность анода. Этот электролит технически действует как катод. Второй алюминиевый электрод помещается поверх электролита, который служит его электрическим соединением с отрицательной клеммой конденсатора.

Алюминиевая фольга с прокладкой из бумаги смотана вместе. Их пропитывают электролитом, а затем покрывают кожухом из алюминия. Этого достаточно, давайте сосредоточимся на теме прямо сейчас.

Что происходит с конденсатором при подключении к обратному напряжению?

Мы знаем, что конденсатор блокирует постоянный ток и пропускает переменный ток.Полярный, т.е. электролитический конденсатор должен быть подключен к правильным клеммам источника питания постоянного тока для правильной работы при использовании в цепях постоянного тока. Другими словами, положительный и отрицательный источник постоянного тока должны быть подключены к положительной и отрицательной клеммам конденсатора соответственно.

Несчастные случаи реальны, и они происходят часто из-за преднамеренного или случайного. Теперь давайте посмотрим, что произойдет, если полярный или электролитический конденсатор подключить к обратной клемме источника питания постоянного тока, т. е. минус к плюсу, и наоборот.

Полярный электролитический конденсатор взорвется в обратной полярности

Давайте сначала обсудим последний сценарий, чтобы быть в безопасности в первую очередь. В случае обратного включения конденсатор вообще не будет работать, а если приложенное напряжение выше значения номинала конденсатора, начнет протекать больший ток утечки и нагревать конденсатор, что приведет к повреждению диэлектрической пленки (алюминиевой слой очень тонкий и его легко сломать) по сравнению с приложенным постоянным напряжением) даже взорвать конденсатор.

Следует соблюдать осторожность при подключении поляризованного конденсатора к источнику питания постоянного тока с помощью соответствующих клемм. В противном случае обратное напряжение может повредить общий конденсатор с треском или взрывом за очень короткое время (несколько секунд). Это может привести к серьезной травме или опасному пожару (танталовые конденсаторы с этим справляются).

Слои алюминия в электролитическом конденсаторе выдерживают только прямое напряжение постоянного тока (так же, как и диод прямого смещения). Обратное постоянное напряжение на полярном конденсаторе приведет к его выходу из строя из-за короткого замыкания между двумя его выводами через диэлектрический материал (так же, как диод обратного смещения, работающий в области пробоя).Это явление известно как клапанный эффект.

Имейте в виду, что электролит, используемый в фольге и электролитическом конденсаторе, может залечить и преобразовать конденсатор в его нормальное положение, если в конденсаторе прошло очень низкое обратное напряжение. Поэтому, если вы приложили обратное напряжение к полярному конденсатору и используете его для хобби, вы должны протестировать и проверить конденсатор перед установкой в ​​цепь или заменить его новым в случае коммерческого и промышленного использования.

Поляризованный конденсатор взорвется при обратном напряжении

В случае обратного напряжения (отрицательный источник к положительной клемме и наоборот) произойдет взрыв алюминиевого электролитического конденсатора из-за теории ионов водорода. При неправильном подключении проводов на электролитическом катоде возникает положительное напряжение, а на оксидном слое появляется отрицательное напряжение. В этой ситуации ионы водорода (H 2 ), собранные в оксидном слое, будут проходить через диэлектрическую среду между двумя пластинами и достигать металлического слоя, где они превращаются в газообразный водород. Давление, создаваемое газообразным водородом, достаточно для разрыва конденсатора, а корпус может взорваться со взрывом и паром.

Удельное сопротивление электролитического конденсатора становится меньше при перепутывании клемм

Когда положительная и отрицательная клеммы перепутаны.Водород будет генерироваться без образования оксидной пленки, необходимой для диэлектрической среды. По этой причине удельное сопротивление электролитического конденсатора, подключенного в обратном направлении, меньше по сравнению с правильным подключением, т. Е. Положительным и отрицательным источником к положительной и отрицательной клеммам соответственно. Весь этот процесс потерпит неудачу и повредит общий конденсатор.

Полярный конденсатор действует как короткое замыкание при обратной установке

Диэлектрическая среда, используемая между двумя электродами электролитического конденсатора, является однонаправленной, т.е.е. он будет пропускать ток только и только в одном направлении, как и диод PN-перехода. В случае обратного подключения диэлектрическая среда не будет выступать в роли сопротивления или изоляционного материала. Газообразный водород будет генерироваться в течение нескольких секунд, и конденсатор будет действовать как короткое замыкание для источника постоянного тока, что приведет к выходу из строя конденсатора (с вздутием верхней части или общим износом компонента).

Полезно знать:

  • Поляризованный и электролитический конденсаторы нельзя подключать к сети переменного тока (как прямое, так и обратное подключение), так как они специально разработаны для правильной работы только и только в цепях постоянного тока. В этом случае конденсатор немедленно взорвется. Весь сценарий мы обсудим в следующей статье.
  • Неполярный электролитический конденсатор на самом деле представляет собой два последовательно соединенных электролитических конденсатора, соединенных спиной к спине (так же, как диоды, соединенные спиной к спине, или две батареи, соединенные последовательно). Эти конденсаторы используются эпизодически из-за низкой надежности и эффективности, большого количества потерь и способности выдерживать низкое напряжение.

Связанный пост: Разница между переменным и постоянным током (ток и напряжение)

Осторожно:

Всегда проверяйте положительную и отрицательную клеммы электролитических и полярных конденсаторов.Тот, на котором напечатана отметка «-» (минус или полоса со стрелкой) или короткий вывод, известен как «Катод» или отрицательный вывод, а другой с длинным выводом известен как «Анод» или положительный вывод.

Маленький чувак, как поляризованный конденсатор, очень опасен и радостно взрывается и пускает кровь в случае замены и переворачивания его клемм или большей утечки или прямого тока и напряжения, отличного от номинального напряжения. Пожалуйста, наденьте защитные очки и не прикасайтесь к какой-либо части схемы во время игры и создания схем с использованием конденсаторов.

Похожие сообщения:

Конденсаторы в параллельном соединении

В предыдущем разделе мы подробно рассмотрели введение конденсаторов, сегодня мы обсудим параллельные конденсаторы. Вы поймете пример, формулу, расчет и применение параллельных конденсаторов. Помните, мы говорили, что конденсаторы — это компоненты, которые хранят электрическую энергию в электрическом поле. Мы также узнали, что разные конденсаторы имеют свое номинальное напряжение, то есть способность накапливать заряд.так что давайте углубимся в то, что привело нас сюда.

Электрические устройства могут быть спроектированы с максимально возможным количеством конденсаторов. Несколько соединений конденсаторов действуют как один эквивалентный конденсатор с общей емкостью. Что ж, величина требуемой емкости будет определять количество конденсаторов и способ их подключения. Два простых и распространенных типа соединений называются последовательными и параллельными соединениями. С помощью этих соединений мы можем легко рассчитать общую емкость.Хотя более сложные соединения могут включать комбинации последовательного и параллельного.

Подробнее: Номинальное напряжение конденсатора

Конденсаторы в параллельном соединении

Конденсаторы называются параллельными соединениями, когда оба их вывода подключены к каждому выводу другого конденсатора. Напряжение Vc, подключенное ко всем параллельно соединенным конденсаторам, одинаково. Таким образом, конденсаторы, включенные параллельно, имеют общую подачу напряжения на них.например,

В C1  = В C2  = В C3  = В AB  = 12 В

Все конденсаторы с параллельным соединением имеют одинаковое напряжение на них, например, В 1 = В 2 = … В n . где от V 1 до V n представляют собой напряжение на каждом соответствующем конденсаторе. Это напряжение равно напряжению, приложенному к параллельному соединению конденсатора через входные провода. Хотя количество заряда, хранящегося в каждом конденсаторе, неодинаково.Кроме того, это зависит от емкости каждого конденсатора в соответствии с приведенной ниже формулой:

Q n = C n . В п

Где Q n — количество заряда, накопленного в конденсаторе, C n — емкость конденсатора, а V n — напряжение, подаваемое на весь блок параллельного соединения. Блок конденсатора хранит общий заряд конденсатора, который представлен Q и делится между всеми конденсаторами в цепи.Это может быть показано как:

Q = Q 1 + Q 2 + … + Q n

Подробнее: Типы конденсаторов

Приведенное выше уравнение параллельного конденсатора используется для определения эквивалентной емкости при параллельном соединении нескольких конденсаторов:

C eq =  =  =    +    + … +

Где C eq — эквивалентная емкость параллельного соединения конденсаторов, V — напряжение, подаваемое на конденсаторы через входные провода, а Q 1 — Q n — заряды, хранящиеся в каждом соответствующем конденсаторе. Вот почему у нас есть следующее уравнение:

С экв = С 1 + С 2 + …. + С п

Приведенное выше уравнение означает, что эквивалентная емкость параллельного соединения конденсаторов равна сумме емкостей отдельных конденсаторов. Что ж, конденсаторы, включенные параллельно, можно рассматривать как один конденсатор, а его пластины равны сумме площадей пластин отдельных конденсаторов.

Подробнее: Что такое заряд конденсатора

Расчет параллельного конденсатора

С объяснением приведенного выше уравнения параллельного соединения конденсаторов.В этом разделе вы узнаете, как рассчитать емкость конденсаторов при параллельном соединении. Имейте в виду, что значения отличаются от значений уравнения. Следующая схема показывает, что конденсаторы C1, C2 и C3 подключены в параллельную ветвь между точками A и B, как показано на рисунке ниже:

Помните, что общая или эквивалентная емкость C eq в цепи равна сумме всех отдельных конденсаторов, сложенных вместе, когда конденсаторы соединены параллельно. Это связано с тем, что верхняя пластина конденсатора C 1 соединена с верхней пластиной C 2 , которая соединена с пластиной C 3, и так далее.

Это также относится к нижним пластинам конденсаторов, в результате чего три набора пластин соприкасаются друг с другом. Они равны одной большой отдельной пластине, что увеличивает эффективную площадь пластины в м 2 .

Поскольку емкость C связана с площадью пластины (C = E(A/d), значение емкости комбинации также будет увеличиваться.Суммарная емкость конденсатора, соединенного параллельно, рассчитывается путем сложения площадей пластин. Другими словами, общая емкость равна сумме всех отдельных емкостей, включенных параллельно. Таким же образом мы получаем общее сопротивление последовательных резисторов.

Подробнее: Понимание диэлектрика конденсатора

Примеры параллельного подключения конденсаторов

Возьмем значения трех конденсаторов, чтобы мы могли вычислить общую эквивалентную емкость цепи C T . Тогда мы можем сказать:

C1 = C1 + C2 + C3 = 0,1 мкФ + 0,2 мкФ + 0,3 мкФ = 0,6 мкФ

Вы должны знать, что общая емкость (C T ) любых двух или более конденсаторов, соединенных параллельно, будет БОЛЬШЕ, чем емкость самого большого конденсатора в цепи. Это потому, что все значения суммируются. Итак, в приведенном выше примере C T = 0,6 мкФ, тогда как емкость конденсатора большей емкости в цепи составляет 0,3 мкФ.

 Пример 2 конденсаторов, включенных параллельно

Рассчитайте емкость в микрофарадах (мкФ) следующих конденсаторов при параллельном соединении:

  • Два конденсатора емкостью 47 нФ каждый
  • Один конденсатор 470 нФ, подключенный параллельно конденсатору 1 мкФ

Подробнее: Емкость в цепях переменного тока

Решение

  1. Суммарная емкость,

C T = C 1 + C 2 = 47 нФ + 47 нФ = 94 нФ или 0.094 мкФ

  1. Суммарная емкость,

C T = C 1 + C 2 = 470 нФ + 1 мкФ

Так, С Т = 470 нФ + 1000 нФ = 1470 нФ или 1,47 мкФ

Таким образом, общая или эквивалентная емкость CT электрической цепи, содержащей два или более конденсаторов, включенных параллельно, представляет собой сумму всех отдельных емкостей, сложенных вместе по мере увеличения эффективной площади пластин.

Посмотрите видео ниже, чтобы увидеть работу конденсаторов при параллельном соединении:

Приложения

При параллельном подключении нескольких конденсаторов цепь может накапливать больше энергии, поскольку общая или эквивалентная емкость представляет собой сумму индивидуальных емкостей всех конденсаторов.Ниже приведены области применения этого эффекта емкости:

Подробнее: Цветовой код конденсатора

Блоки питания постоянного тока:

Источники питания постоянного тока

часто используются для правильной фильтрации выходного сигнала и устранения пульсаций переменного тока. В этом методе есть возможность использовать конденсаторы меньшего размера, которые имеют лучшие характеристики пульсаций, получая при этом более высокие значения емкости.

Более высокие значения емкости:

В некоторых приложениях требуются значения емкости, которые намного выше, чем у имеющихся в продаже конденсаторов, в таких ситуациях используются конденсаторные батареи.Одним из хороших примеров является использование батареи конденсаторов для коррекции коэффициента мощности с индуктивными нагрузками. Кроме того, эти банки могут использоваться в приложениях по хранению энергии, таких как автомобильная промышленность, KERS (система рекуперации кинетической энергии), используемая для рекуперативного торможения в больших транспортных средствах, таких как трамваи и гибридные автомобили.

Импульсная нагрузка:

Конденсаторные батареи

предназначены для достижения очень высоких значений емкости. Так, соединив параллельно несколько суперконденсаторов, можно получить емкости в несколько десятков килофарад.Между тем, ультраконденсаторы способны достигать значений емкости более 2000 фарад.

Конструктивные ограничения:

При параллельном соединении конденсаторов следует знать, что максимальное номинальное напряжение при параллельном соединении конденсаторов равно наименьшему номинальному напряжению всех конденсаторов, используемых в системе. Таким образом, если несколько конденсаторов на 500 В подключены параллельно к конденсатору на 100 В, максимальное номинальное напряжение всей системы составляет всего 100 В, поскольку на все конденсаторы в параллельной цепи подается одинаковое напряжение.

Подробнее: Что такое заряд конденсатора

Безопасность:

Из-за большого запаса энергии батареи конденсаторов могут быть опасны. И тот факт, что конденсаторы могут высвобождать накопленную энергию за очень короткое время. Эта накопленная энергия может привести к серьезным травмам или повреждению электропроводки и устройств в случае случайного короткого замыкания.

Это все для этой статьи, где обсуждаются пример, формула, расчеты, работа и применение конденсаторов при параллельном соединении.Я надеюсь, что вы получили много от чтения, если это так, пожалуйста, поделитесь с другими студентами. Спасибо за чтение, увидимся в следующий раз!

Как подключить конденсатор? – JanetPanic.com

Как подключить конденсатор?

Соединение вместе. Две металлические пластины сверху и снизу крышки соединены двумя электрическими клеммами, которые соединяют ее с остальной частью цепи. Один конец конденсатора подключается к питанию, а другой течет к земле.

Как подключить пусковой и рабочий конденсатор?

Вставьте клемму второго провода пускового конденсатора в общую клемму рабочего конденсатора, часто обозначаемую буквами «C», «COM». Провод, подключенный к клемме запуска двигателя, обозначенный буквой «R» на схеме подключения двигателя, и провод, идущий к клемме «горячий» на стороне нагрузки контактора, также подключаются к этой ветви …

Как подключить рабочий конденсатор?

Начинается здесь9:05Обучение HVAC | Dual Run Capacitor Wiring – YouTubeYouTubeНачало предложенного клипаКонец предложенного клипа58 второй предложенный клипВот почему этот конкретный провод, через который он проходит, может быть разорван между этими двумя точками. нога идет к двигателю наружного вентилятора одна нога идет к контактору. Оба фиолетовые.

Как подключить конденсатор к однофазному двигателю?

Начинается здесь7:42Как подключить однофазный двигатель – YouTubeYouTubeНачало предложенного клипаКонец предложенного клипа45-й второй предложенный клипИ другая сторона конденсатора, начало работы, и катушка запуска подключена к вам, а затемЕщеИ другая сторона конденсатора, начало бег и катушка пробега подключены к тебе и потом тоже нейтраль ладно давай переключаться честно. Три работы.

Какие 3 соединения на конденсаторе?

Двойной конденсатор имеет три соединения HERM, FAN и COM.HERM, соединяется с герметичным компрессором. ВЕНТИЛЯТОР, подключается к двигателю вентилятора конденсатора. COM, подключается к контактору и обеспечивает питание конденсатора. Если в устройстве есть два конденсатора, один из них является рабочим конденсатором, а другой — пусковым конденсатором.

Какие провода идут на конденсатор переменного тока?

Цветовые коды проводки конденсатора HVAC и соединения — основные сведения
Цвет провода Типовые соединения Вентилятор в сборе/вентилятор
Красный
Желтый От двигателя вентилятора управляет двигателем средней скорости
Белый Общие провода подключаются к заземленной (нейтральной) стороне источника питания

Какой провод идет к Герму на конденсаторе?

Итак, клеммы компрессора: С идет на одну ветвь питания. Р идет к другому. S идет к клемме HERM на конденсаторе, а другая сторона этого конденсатора (C) идет к той же ножке, которая питает R.

Может ли однофазный двигатель работать без конденсатора?

Ответ: Существует три распространенных типа однофазных двигателей: конденсаторный двигатель, двигатель с экранированными полюсами и двигатель с расщепленной фазой. Однофазные двигатели с экранированным полюсом и расщепленной фазой не требуют конденсатора для работы.

В чем разница между 2-проводным и 3-проводным конденсатором?

Основное различие между 2-проводными и 3-проводными скважинными насосами заключается в том, где расположены пусковые компоненты двигателя.Например, при выходе из строя конденсатора на трехпроводной схеме потребуется замена только самого конденсатора. Двухпроводные скважинные насосы не используют блок управления.

Провода какого цвета идут к конденсатору переменного тока?

Какого цвета провод Herm?

Однако в других постах видно, что желтый = Herm, а синий = Common.

Провод какого цвета идет к C на конденсаторе?

Схема подключения конденсатора потолочного вентилятора

Сегодня я здесь, чтобы рассказать вам о проводке конденсатора потолочного вентилятора или подключении конденсатора потолочного вентилятора.В этом посте я полностью расскажу вам о подключении конденсатора или о том, как шаг за шагом подключить конденсатор к потолочному вентилятору. Но прежде чем установить конденсатор на вентилятор, сначала разберемся с некоторыми важными вещами, связанными с этой темой.

Как выполнить подключение конденсатора потолочного вентилятора

Проводка конденсатора потолочного вентилятора стала легкой, если вы знаете о запуске, работе и общем соединении проводов вентилятора. Как известно, потолочный вентилятор имеет 3 провода, которые выходят из обмотки. В этот провод мы подключаем блок питания и конденсатор.Но проблема в том, какой из них для конденсатора, а какой для прямого источника питания.
Это слишком просто, чтобы узнать правильные провода и соединения, прочитав следующие статьи.

Также читайте ниже:
Как узнать запуск, работу и общий провод в потолочном вентиляторе или компрессоре
Как подключить потолочный вентилятор с диммерным переключателем и односторонним переключателем?
Двигатель потолочного вентилятора 3-проводная схема конденсатора
5-проводная схема конденсатора вентилятора
Как подключить переключатель управления скоростью потолочного вентилятора
Как заменить конденсатор в потолочном вентиляторе с регулятором скорости

Обратите внимание, что клеммы компрессора холодильника пуск, работа и общий метод поиска такой же, потому что компрессор холодильника также имеет однофазный двигатель, а потолочный вентилятор также является однофазным или однофазным двигателем.

Теперь вы узнаете запуск, работу и общие характеристики вентилятора, используя часть 1 учебника, теперь давайте посмотрим, как подключить или привить конденсатор.


На приведенной выше схеме подключения конденсатора потолочного вентилятора я показал диаграмму символов обмотки вентилятора / двигателя, на которой я показал пуск, работу и общие провода. Я подключаю общий провод к одному соединительному разъему, а затем подключаю рабочий провод к другому проводному разъему, как показано на схеме выше синей линией.
После этого я получаю соединение от разъема 2-го провода к конденсатору вентилятора, где я подключаю Бегущий провод обмотки (Синий). Затем я подключаю 2-й провод или подключение конденсатора вентилятора (от 2 мкФ до 3,5 мкФ) к проводу пусковой обмотки (красного цвета).
Наконец, я подключаю входящий источник питания, который можно контролировать и получать от диммера и одностороннего переключателя.
Я надеюсь, что после схемы подключения конденсатора потолочного вентилятора и публикации вы легко сможете подключить потолочный вентилятор.

[Правильное] Подключение потолочного вентилятора с регулятором, переключателем и конденсатором


Сегодня мы узнаем, как правильно подключить потолочный вентилятор .Здесь вы будете знать соединение потолочного вентилятора с регулятором, переключателем и конденсатором. Многие люди не знают, как подключить конденсатор к потолочному вентилятору. Так вот мы обсудим как найти клеммы потолочного вентилятора для подключения конденсатор.

Как подключить конденсатор с потолочным вентилятором?

там две обмотки потолочный вентилятор, один пускает обмотку, а другой пускает обмотку. Мы необходимо подключить конденсатор последовательно с пусковой обмоткой, а затем подключен через блок питания.С другой стороны, рабочая обмотка должна быть подключены непосредственно к источнику питания. Итак, в первую очередь нам необходимо определите пусковую обмотку и рабочую обмотку. Вот эта цифра дано для лучшего понимания.

Как вы видите в приведенном выше потолочный вентилятор имеет три клеммы снаружи: красный, черный и синий. Как правило, большая часть потолочного вентилятора имеет три провода снаружи. Вы также можете увидеть в соединение обмотки потолочного вентилятора, одна клемма каждой обмотки соединены вместе и выведены наружу как общий провод.Мы можем идентифицировать обмотку клеммы путем измерения сопротивления. Вы можете идентифицировать терминалы любого потолок, который имеет разные цвета, используя этот метод.

Предположим, в этом случае мы измерил сопротивление между, 1. Красный и Черный провод: 210 Ом 2. Красный и Синий: 220 Ом 3. Синий и Черный: 500 Ом

Так как сопротивление между синим и черным — самый высокий, так что это терминалы бега и пусковая обмотка. Таким образом, остальная красная клемма является общей, которая связана с обе обмотки.Мы знаем, что сопротивление пусковой обмотки больше рабочей. Так как сопротивление между красным и синим больше, чем красное и черное, несомненно, что синий является клемма пусковой обмотки, а черный — клемма рабочей обмотки. Теперь, когда вы определили клеммы потолка соединяют конденсатор между рабочим и пусковым обмотки, как показано на приведенной выше схеме.

Подключение потолочного вентилятора

Здесь вы можете увидеть подключение потолочного вентилятора с регулятором и выключателем.Сначала подключите коммутатор последовательно, затем подключите регулятор, а затем подключите потолочный вентилятор.



Спасибо, что посетили Веб-сайт. продолжайте посещать для получения дополнительных обновлений.

Как подключить пусковой и рабочий конденсатор?

Как подключить пусковой конденсатор

  1. Отключите электропитание блока, на котором работает двигатель.
  2. Проверьте электрическую схему пускового конденсатора .
  3. Подсоедините клемму провода к «общему» проводу реле пускового конденсатора , обычно черному проводу , к общей клемме на стороне нагрузки контактора устройства.

Нажмите, чтобы увидеть полный ответ

В связи с этим, как вы идентифицируете пусковой конденсатор и рабочий конденсатор?

Пусковой конденсатор создает отставание тока от напряжения в отдельных пусковых обмотках двигателя. Ток нарастает медленно, и якорь имеет возможность начать вращаться вместе с полем тока. Рабочий конденсатор использует заряд диэлектрика для увеличения тока, который обеспечивает питание двигателя.

Во-вторых, имеет ли значение, каким образом подключать конденсатор? В цепи переменного тока имеет значение , а не , , если конденсатор (предназначенный для этой цепи) подключен в обратном направлении. В цепи постоянного тока некоторые конденсаторы могут быть подключены в обратном направлении, а другие — нет.

Точно так же можно спросить, как работает пусковой конденсатор в двигателе?

Пусковой конденсатор остается в цепи достаточно долго, чтобы быстро разогнать двигатель до заданной скорости, которая обычно составляет около 75% от полной скорости, а затем выводится из цепи, часто с помощью центробежной силы. переключатель, который отпускает на этой скорости.После этого двигатель работает более эффективно с рабочим конденсатором .

Добавить комментарий

Ваш адрес email не будет опубликован.
