Расшифровка маркировки конденсаторов | ldsound.ru

Для расшифровки обозначения, требуется знать значение первых двух цифр, которые говорят о емкости. Если устройство имеет очень маленькие габаритные размеры, не позволяющие это условие выполнить, то его маркировка осуществляется по международному стандарту EIA.

Разберем трехзначную маркировку на примере. Перед нами конденсатор с надписью “104”. Что это означает? Значение емкости в пикофарадах “10” после которой следует дописать четыре нуля, т.к. последняя цифра “4”. Получаем “100000” или 100000 пФ, что равно 0.1 мкФ.

Код Пикофарады (пФ, pf) Нанофарады (нФ, nf) Микрофарады (мкФ, µf)
109 1.0 0.001 0.000001
159 1.5 0.0015 0.000001
229 2.2 0.0022 0.
000001
339 3.3 0.0033 0.000001
479 4.7 0.0047 0.000001
689 6.8 0.0068 0.000001
100* 10 0.01 0.00001
150 15 0.015 0.000015
220 22 0.022 0.000022
330 33 0.033 0.000033
470 47 0.047 0.000047
680 68 0.068 0.000068
101
100 0.1 0.0001
151 150 0.15 0.00015
221 220 0.22 0.00022
331 330 0.33 0.00033
471 470 0.47 0.00047
681 680 0.68 0. 00068
102 1000 1.0 0.001
152 1500 1.5 0.0015
222 2200 2.2 0.0022
332 3300 3.3 0.0033
472 4700 4.7 0.0047
682 6800 6.8 0.0068
103 10000 10 0.01
153 15000 15 0.015
223 22000 22 0.022
333 33000 33 0.033
473 47000 47 0.047
683 68000 68 0.008
104 100000 100 0.1
154 150000
150
0.15
224 220000 220 0.22
334 330000 330 0. 33
474 470000 470 0.47
684 680000 680 0.68
105 1000000 1000 1.0

Маркировка конденсаторов по рабочему напряжению

Также важным параметром конденсатора является допустимое рабочее напряжение. Не лишним будет брать конденсатор с запасом по рабочему напряжению. Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Номинальное рабочее напряжение, B  Буквенный код
1 I
1. 6 R
2.5
M
3.2 A
4 C
6.3 B
10 D
16 E
20 F
25 G
32 H
40 S
50 J
63 K
80 L
100 N
125 P
160 Q
200 Z
250 W
315 X
350 T
400 Y
450 U
500 V

Маркировка конденсаторов Onelec.

ru Маркировка конденсаторов Onelec.ru

Маркировка конденсатора

Емкость
ОбозначениеЕмкость
100 10pF
101 100pF
102 100pF
103 0.01uF
104 0.1uF
105 1uF
106 10uF
Рабочее напряжение
ОбозначениеНапряжение
1H 50V
1J 63V
2A 100V
2C 160V
2D 200V
2E 250V
2G 400V
2J 630V
3A 1,000V
3C 1,600V
3D 2,000V
3F 3,000V
A3 250VAC
A1 275VAC
A2 300VAC
A8 305VAC
A9
310VAC
A4 400VAC
A5 440VAC
Допуски
ОбозначениеДопуск, %
В(Ж) ±0. 1пФ
С(У) ±0.25пФ
D(Д) ±0.5пФ
F(П) ±1.0пФ
G(Л) ±2.0
J(И) ±5.0
K(C) ±10
M(B) ±20
N(Ф) ±30
Q(O) -10…+30
T(Э) -10…+50
Y(Ю) -10…+100
S(Б) -20…+50
Z(A) -20…+80

краткое руководство по типам керамических конденсаторов

Добавлено 13 июля 2018 в 22:39

Сохранить или поделиться

В данной небольшой технической статье делается попытка рассеять туман, который окружает трехсимвольные криптограммы, используемые для описания керамических конденсаторов.

Радиоинженер 1: «Конечно, я бы никогда не использовал конденсатор Y5V в таком приложении.»

Радиоинженер 2: «Я тоже. Это было бы глупо!»

Инженер-механик: «Почему?»

Тишина.

Если вы считаете, что рискуете оказаться в разговоре, подобном вышеизложенному, эта статья, надеюсь, вам поможет. Почти каждый, кто проектировал печатную плату, знаком с трехсимвольными кодами, которые сопровождают описания конденсаторов, и я думаю, что большинство инженеров имеют общее представление о том, какие типы следует использовать, или, по крайней мере, какие типы должны не использоваться в заданной схеме.

Что на самом деле означают эти коды? Почему примечания к приложениям почти всегда рекомендуют X7R или X5R? Почему всё еще существует Y5V? Если вы ищете в онлайн-магазине керамический конденсатор 0,1 мкФ размером 0805, то почему поиск выдаст 400 результатов для X7R и ноль для C0G (он же NP0)?

Код

Для маркировки конденсаторов с диэлектриками классов 2 и 3 используется трехсимвольный код в формате буква-цифра-буква. C0G находится в классе диэлектриков 1, поэтому сюда не входит (подробнее об этом позже). X5R и X7R находятся в классе 2, а Y5V – в классе 3.

  • Первый символ указывает самую низкую температуру, при которой может работать конденсатор. Буква X (как в X7R и X5R) соответствует –55°C.
  • Второй символ указывает максимальную температуру. Теоретический диапазон составляет от 45°C до 200°C; 5 (как в X5R) соответствует 85°C, а 7 (как в X7R) соответствует 125°C.
  • Третий символ указывает максимальное значение изменения емкости в температурном диапазоне компонента. Маркировка конденсаторов ––R (как в X5R и X7R) соответствует изменению ±15%. Емкость компонентов с кодом, заканчивающимся на V, может уменьшиться фактически на 82%! Это, вероятно, объясняет, почему конденсаторы Y5V не так популярны.

На следующем рисунке вы получите хорошее визуальное представление о том, как неустойчивые Y5V и Z5U сравниваются с X5R и X7R.

Зависимость относительной диэлектрической проницаемости диэлектрика от температуры

Данная диаграмма также помогает нам ответить на вопрос «почему всё еще существует Y5V?». Поскольку он подходит для устройств, которые всегда работают при комнатной температуре или вблизи нее.

Конденсаторы класса 1

Как вы могли заметить на диаграмме, C0G чрезвычайно устойчив (обратите внимание, что C0G и NP0 в маркировке имеют знак нуля, а не заглавную «O»). C0G использует диэлектрик класса 1 и является суперзвездой в мире конденсаторов: на емкость не оказывают существенного влияния ни температура, ни приложенное напряжение, ни старение.

Однако у него есть один недостаток, который стал особенно актуальным в эту эпоху непреклонной миниатюризации: он неэффективен по размерам. Например, если вы будете искать конденсатор C0G на 0,1 мкФ, то самым маленьким будет размер 1206. И напротив, вы можете найти конденсатор X7R на 0,1 мкФ в корпусе 0306 и с номинальным напряжением (10 В), достаточно высоким для схем 3,3 В или даже 5 В.

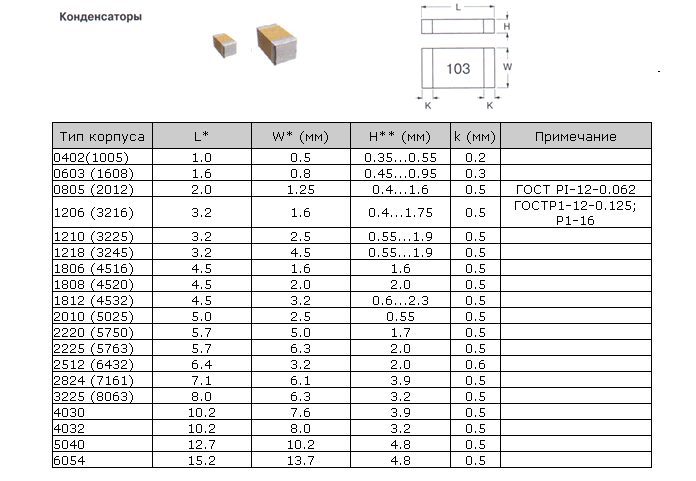

Корпус 0306. В этом крошечном форм-факторе могут изготавливаться конденсаторы X7R.

Шумные конденсаторы

Если вы разрабатываете аудиоустройства или просто предпочитаете тихие печатные платы, то у вас есть еще одна причина выбора C0G по сравнению с X7R или X5R: конденсаторы класса 2 демонстрируют пьезоэлектрическое поведение, которое может заставить их функционировать и как микрофон (который преобразует звук в электрический шум), и как зуммер (который преобразует сигналы переменного тока в звуковой шум). У конденсаторов класса 1 такой проблемы нет.

«Поющий кондесатор»

Я уверен, что вы можете найти гораздо больше информации о типах конденсаторов и диэлектриков от таких производителей как Kemet, AVX и TDK. Если хотите увидеть полную таблицу трехсимвольных кодов, то смотрите следующую статью.

Оригинал статьи:

Теги

Керамический конденсаторКлассы керамических конденсаторовКодовое обозначениеКонденсаторКонденсатор C0G / NP0Конденсатор X5RКонденсатор X7RКонденсатор Y5VМаркировкаОтносительная диэлектрическая проницаемостьПоющий конденсаторПьезоэлектрический эффектШум

Сохранить или поделиться

Маркировка конденсаторов Jamicon



По аналогии с vin-кодом автомобиля маркировка конденсатора Jamicon содержит в себе всю необходимую информацию. В стандартном исполнении маркировка содержит в себе 12 символов — заглавные латинские буквы либо цифры. Например:





Первые два символа (на нашей импровизированной схеме они выделены серым) обозначают собой стандартную серию конденсатора, в данном случае это SK.



Третий символ (выделенный голубым цветом) — это тип конденсатора. Всего типов конденсаторов Jamicon насчитывается одиннадцать штук, сгруппированных в четыре группы:

  • первая группа обозначается «M»конденсатор-чип, на поверхностный монтаж;
  • вторая группа — «S»конденсатор-резьба, резьбовой терминал;
  • третья группа — конденсаторы-наконечники — включает в себя сразу три типа конденсаторов:
    1. тип «W» — snap-in терминал;
    2. тип «G» — G-терминал;
    3. тип «V» — V-терминал.
  • четвертая группа — радиальные конденсаторы, самая массовая — включает целых шесть типов:
    1. тип «R» — россыпью в пакете;
    2. тип «P» — на ленте;
    3. тип «C» — с обрезанными выводами;
    4. тип «F» — с обрезанными формованными выводами;
    5. тип «B» — простые формованные выводы;
    6. тип «Y» — snap-in выводы.



Символы с четвертого по шестой (у нас — желтые) обозначают емкость в мкФ. К заказу доступны конденсаторы со следующей емкостью: 0,1 мкФ (код OR1), 0,22 мкФ (код R22), 0,33 мкФ (код R33), 0,47 мкФ (код R47), 1 мкФ (код 010), 2,2 мкФ (код 2R2), 3,3 мкФ (код 3R3), 4,7 мкФ (код 4R7), 10 мкФ (код 100), 22 мкФ (код 220), 33 мкФ (код 330), 47 мкФ (код 470), 100 мкФ (код 101), 220 мкФ (код 221, как в приведенном примере), 330 мкФ (код 331), 470 мкФ (код 471), 1000 мкФ (код 102), 2200 мкФ (код 222), 3300 мкФ (код 332), 4700 мкФ (код 472), 10000 мкФ (код 103), 22000 мкФ (код 223), 33000 мкФ (код 333), 47000 мкФ (код 473).



Седьмой символ — зеленый — точность. Доступные коды: «K» -10…+10%, «L» -15…+15%, «M» -20…+20%, «P» 0…+100%, «Q» -10…+30%, «R» 0…+20%, «T» -10…+50%, «U» -10…+75%, «V» -10…+20%, «H» -5…+20%, «F» 0…+30%, «W» -10…+100%.



Восьмой и девятый (красные) — рабочее напряжение. Доступные варианты: 2,5 (код 0E), 4 (код 0G), 6,3 (код 0J), 10 (код 1A), 13 (код 1P), 16 (код 1C), 20 (код 1D), 25 (код 1E), 35 (код 1V), 40 (код 1G), 50 (код 1H), 63 (код 1J), 80 (код 1K), 100 (код 2A), 125 (код 2B), 160 (код 2C), 180 (код 2M), 200 (код 2O), 250 (код 2E), 315 (код 2F), 330 (код 2U), 350 (код 2V), 400 (код 2G), 450 (код 2W).



Десятый символ (фиолетовый) — диаметр. Доступные варианты: 3 мм (код A), 3,8 мм (код S), 4 мм (код C), 5 мм (код D), 6 мм (код W), 6,3 мм (код E), 7 мм (код Y), 8 мм (код F), 10 мм (код G), 12 мм (код H), 12,5 мм (код I), 13 мм (код J), 16 мм (код K), 18 мм (код L), 20 мм (код M), 22 мм (код N), 25 мм (код O), 30 мм (код P), 35 мм (код Q), 40 мм (код R), 51 мм (код V), 64 мм (код 1), 77 мм (код 2), 90 мм (код 3).



Последние два символа (розовые) — длина. Доступные варианты: 11 мм (код 11), 11,5 мм (код BB), 12,5 мм (код BC), 31,5 мм (код DB), 35,5 мм (код DF), 100 мм (код 1H), 110 мм (код 1A), 115 мм (код 1K), 120 мм (код 1B), 121 мм (код 1M), 130 мм (код 1C), 131 мм (код 1P), 140 мм (код 1D), 144 мм (код 1Q), 150 мм (код 1E), 155 мм (код 1N), 157 мм (код 1R), 160 мм (код 1F), 170 мм (код 1G), 180 мм (код 1I), 190 мм (код 1J), 196 мм (код 1S), 215 мм (код 1L), 235 мм (код 1T).



Для закрепления еще раз посмотрим на наш пример.

SKR221M1CFBB дешифруется как конденсатор Jamicon серии SK, радиальный, россыпью в пакете, емкостью 220 мкФ, точностью -20…+20%, с рабочим напряжением 16, диаметром 8мм и длиной 11,5мм.

Маркировка номера конденсатора

— как декодировать на примере

Расшифровка номера конденсатора Маркировка для получения значения емкости является обязательным условием для разработчиков электрических цепей. Это также помогает заменить конденсатор на точную альтернативу при ремонте печатной платы. Этот пост научит вас расшифровывать маркировку номеров конденсаторов на подходящем примере, а также с помощью простых и легко запоминающихся шагов.

В нашем предыдущем посте мы обсуждали, как расшифровать маркировку конденсатора по цвету. Было не интересно? Теперь давайте узнаем, как расшифровать маркировку номера конденсатора.

Как расшифровать маркировку номера конденсатора

В основном в эту категорию попадают керамические конденсаторы. Обычно керамический конденсатор имеет трехзначный код на корпусе. Обратите внимание, что расшифрованное значение керамического конденсатора всегда измеряется в пикофарадах (пФ).

Пример конденсатора

Теперь давайте рассмотрим пример, чтобы было легче понять. Предположим, нам нужно расшифровать значение емкости нижеуказанного конденсатора.



Шаг 1 – первые две цифры номера конденсатора

Трехзначный код конденсатора – 681 Дж.Здесь первые 2 цифры кода дают нам начальное значение емкости конденсатора.

Таким образом, теперь мы можем легко определить, что в случае конденсатора 681J первые две цифры 68 означают « конденсатор имеет начальное значение емкости 68 ».

Шаг 2 – третья цифра номера конденсатора

Третья цифра говорит, сколько нулей мы должны добавить к ней, чтобы получить фактическое значение емкости.

Здесь в данном примере третья цифра 1 означает « число нулей после 68 будет равно единице » т. е.э. значение емкости составит 690 пФ.

Шаг 3. Четвертая буква номера конденсатора

Если после трех цифр стоит буквенный код, он обозначает допустимое значение конденсатора. Если буквенного кода нет, то значение допуска неизвестно.

Теперь допуск по буквенному коду приведен в таблице ниже:

Таким образом, теперь мы можем легко определить, что в случае конденсатора 681J последняя буква кода J означает « конденсатор имеет предел допуска ± 5 % .

Заключение

Подводя итоги, теперь мы можем легко расшифровать маркировку (номер) большинства конденсаторов. Здесь конденсатор 681J означает «имеет значение емкости 680 пФ ± с допуском 5%.

В некоторых случаях мы увидим только записанное десятичное значение. Предположим, что десятичное значение, написанное на корпусе конденсатора, равно 0,01. Тогда это значение емкости в пикофарадах. Нам не нужно его конвертировать.

  Читайте также: -
  Как читать значения цветовой маркировки конденсатора — расчетные и идентификационные коды
  Электролитический конденсатор — свойства, применение, значение емкости и полярность

Электронные компоненты: как читать значения емкости на конденсаторе

Если на конденсаторе достаточно места, большинство производителей электронных компонентов печатают емкость непосредственно на конденсаторе вместе с другая информация, такая как рабочее напряжение и, возможно, допуск.Однако в маленьких конденсаторах для всего этого места недостаточно. Многие производители конденсаторов используют сокращенное обозначение для обозначения емкости на малых конденсаторах.

Если у вас есть конденсатор, на котором напечатано не что иное, как трехзначное число, третья цифра представляет собой количество нулей, которое нужно добавить к концу первых двух цифр. Полученное число и есть емкость в пФ. Например, 101 представляет 100 пФ: цифры 10, за которыми следует один дополнительный ноль.

Если в списке только две цифры, это число представляет собой просто емкость в пФ.Таким образом, цифры 22 обозначают конденсатор емкостью 22 пФ.

Это показывает, как некоторые общие значения конденсаторов представлены с использованием этой записи:

Маркировка Емкость (пФ) Емкость (мкФ)
101 100 пФ 0,0001 мкФ
221 220 пФ 0,00022 МФ
471 470 пФ 0,00047 МФ
102 1000 пФ 0.001 МФ
222 2200 пФ 0,0022 мФ
472 4700 пФ 0,0047 мФ
103 10 000 пФ 0,01 мкФ
223 22 000 пФ 0,022 мФ
473 47 000 пФ 0,047 мкФ
104 100 000 пФ 0,1 мФ
224 220 000 пФ 0. 22 МФ
474 470 000 пФ 0,47 мФ
105 1 000 000 пФ 1 МФ
225 2 200 000 пФ 2,2 мФ
475 4 700 000 пФ 4,7 мФ

Вы также можете увидеть букву, напечатанную на конденсаторе, чтобы указать допуск. Вы можете интерпретировать букву допуска следующим образом:

Письмо Допуск
А ±0.05 пФ
Б ±0,1 пФ
С ±0,25 пФ
Д ±0,5 пФ
Е ±0,5%
Ф ±1%
Г ±2%
Н ±3%
Дж ±5 %
К ±10%
Л ±15%
М ±20%
Н ±30%
Р –0%, +100%
С –20%, + 50%
Вт –0%, + 200%
Х –20%, +40%
З –20%, +80%

Обратите внимание, что допуски для кодов от P до Z немного странные. Для кодов P и W производитель обещает, что емкость будет не меньше указанного значения, но может быть на 100% или 200% выше указанного значения.

Для кодов S, X и Z фактическая емкость может быть на 20% ниже указанного значения или на 50%, 40% или 80% выше указанного значения. Например, если маркировка 101P, фактическая емкость не менее 100 пФ, но может достигать 200 пФ. Если маркировка 101Z, емкость находится в пределах от 80 пФ до 180 пФ.

) Расшифровать конденсатор​ — Brainly.ph

Тест 2. Измененные истинные или ложные указания: внимательно прочитайте следующие предложения, затем напишите слово ИСТИНА, если утверждение верно. Если заявление … ent неправильно НЕ ПИШИТЕ СЛОВО НЕВЕРНО, вместо этого подчеркните слово/фразу, которая делает предложение неправильным, и НАПИШИТЕ ПРАВИЛЬНОЕ СЛОВО/ФРАЗУ на отведенном месте.14. По возможности увеличьте размер нагрузки.15. Погрузочно-разгрузочное оборудование — это любой инструмент, используемый для помощи в перемещении, защите, хранении и контроле материалов и продуктов. 16. Укладчики Walkie похожи на двухколесную тележку, но с удлиненной декой.17. Всегда держите SMV в беспорядке, на видном месте и правильно смонтированным.18. Правильно одеваясь, можно снизить риск получения травм.19. Примерами оборудования для обработки сыпучих материалов являются ленточные конвейеры, тележки для поддонов и реклаймеры.20. Выполняйте подъемы в местах с достаточным основанием, пространством и подъемом.​

Колбасные изделия очень популярны накануне Считаете ли вы, что чрезмерное употребление колбасных изделий в вашем рационе полезно? Зачем?

Письменное задание №2: Поставьте соответствующую галочку, если предметы представляют опасность или риск. Запишите его на листе бумаги. Опасность Риск 1. вода в бутылке 2. … пролитая вода 3. отбеливатель внутри шкафа 4. стою в высоком здании 5. стою на краю здания 6. бензин 7. заливаю бензин возле огня 8. лестница 9. коробка сигарет 10. курение сигарет​пожалуйста, ответьте, мне нужен ответ

ИСТИНА или ЛОЖЬ1. Охрана труда и гигиена труда — это незапланированная система работы по предотвращению заболеваний и травм, когда вы работаете, путем признания и идентификации … определение опасностей и рисков.2. Ношение обуви с непроводящей резиновой подошвой помогает снизить вероятность поражения электрическим током или серьезной травмы в результате несчастного случая с электрическим током. 3. Все пожарные выходы должны быть свободны от препятствий. 4. Вы можете работать с компонентами, подключенными к источнику питания. 5. Если вы обнаружите огонь, помогите всем, кто находится поблизости от огня, избежать опасности. 6. Рекомендуется смешивать электронные компоненты и воду. 7. Если опасность на рабочем месте кажется опасной для персонала и клиентов и требуется профессиональная помощь, выполните процедуру эвакуации.8. Во всех коридорах здания оборудование должно храниться только с одной стороны, чтобы в случае чрезвычайной ситуации был свободный выход. 9. Снимайте украшения при работе внутри любого компьютерного оборудования. 10. Извлеките карты расширения из компьютера, когда он включен, и ответьте, пожалуйста.​

Напишите ИСТИНА, если утверждение верно, а если оно неверно, подчеркните слово или группу слов, которые делают утверждение неверным. Напишите свой ответ … на отведенном перед номером месте.__________1. При сортировке вещей вы должны решить, что вам нужно, а что следует утилизировать.__________2. Красная маркировка означает, что вам нужно ставить красную метку на предметы красного цвета. __________3. Не выбрасывайте вещи, которые вам больше не нужны, они служат вам сувенирами, __________4. Все инструменты и материалы классифицируются по назначению. __________5. Выбросьте весь мусор и мусор, чтобы очистить рабочую зону и избежать скопления пыли.​

как владелец фермы я должен следить за тем, чтобы мои работники в моей отрасли знали, как защитить себя во время работы, потому что​

5.Основываясь на плане этажа, какой вид спереди правильный, рисунок А или рисунок Б? Почему? Аюсин нё​

Радио WJOE



Что такое конденсатор и как мы читаем эти вещи?

  Базовый единицей емкости является фарад, названный в честь Майкла Фарадея. До 1970-х конденсаторы также назывались конденсаторами.Такой же часть, та же функция, другое имя. Вы все равно услышите старое имя используется некоторыми радиотехниками. Вы обязательно увидите это в старом схемы. Емкость обычно измеряется в микрофарадах, сокращенно мкф, нанофарад (нф) или пикофарад (пф). Однако через годы У «уф» было много других сокращений. Например, 40 мкФ можно прочитать как 40. мФ, 40 мФ, 40 мФд или 40 мФД. Единица Фарада используется для преобразования формулы и другие расчеты.А мкф, (микрофарад) – одна миллионная фарада (10-6 Ф) и пикофарад (пф) составляет одну миллионную микрофарад (10-12 Ф).

  А конденсатор – это устройство, которое накапливает электрический заряд или энергию на его пластины. Эти пластины расположены очень близко друг к другу с изолятор между ними, чтобы пластины не касались друг друга, и тип диэлектрика. Обычно конденсатор имеет более двух пластин. в зависимости от емкости или типа диэлектрика.Конденсатор может нести напряжение, равное напряжению батареи или входному напряжению. После зарядки на скорость разряда может влиять другой источник, например резистор. Это действие может создавать колебания или использоваться для электронный хронометраж. Скорость, с которой конденсатор заряжается и разряды можно использовать для создания фильтра или ограничения нежелательного шума, или используется для предотвращения нежелательного шума. Мы можем сделать гораздо больше конденсаторы тоже.Они также могут пропускать переменный ток или использоваться в цепь постоянного тока для устранения переменного тока или шума переменного тока. Это будет называться «Обход».

Коды конденсаторов:

  Я думаю, вам бы очень хотелось знать, как читать все эти разные коды. Не беспокойтесь, это не так сложно, как кажется. Некоторые конденсаторы просто говорят вам прямо. Брать ваши электролитические конденсаторы и конденсаторы с большим корпусом: они обычно иметь значение, напечатанное на корпусе.Например: 100 мкФ 250 В или что-то подобное будет напечатано в виде простого текста. Это также было бы имеют метки, указывающие на отрицательный конец конденсатора. Мы покрываем больше информации об этом ниже. Я видел некоторые указывающие на положительный конец, но только недавно. Это не очень часто! Так всегда обращайте внимание и проявляйте осторожность.

 Начните здесь для меньшего неполяризованного и старые старинные и антикварные конденсаторы! Это в основном меньший на кепках напечатаны две или три цифры, на некоторых — одна. или две буквы, добавленные к этому значению.Взгляните на таблицу ниже. Это наглядный пример, но не для всех.

 Как видите все выглядит очень просто, потому что это просто преобразование чисел. Если конденсатор помечен цифрой «105», это как раз и означает 10 + 5 нулей = 10 + 00000 = 1 000 000 пФ = 1000 нФ = 1 мкФ. И это именно так, как вы тоже бы написал или разобрался. Значение всегда указывается в пФ (Пикофарады).Буквы, добавленные к значению, являются допуском, а в в некоторых случаях вторая буква — это температурный коэффициент, в основном только используется в военных приложениях или промышленных компонентах.

В большинстве случаев есть еще и буква просто после цифр.Это код допуска. Большинство из них от 5 (J) до 10% (К), но не ограничиваясь только этими двумя.

 Например, если у вас есть конденсатор с номиналом 474 Дж: 47+4 нуля = 470000 = 470 000 пФ, допуск J=5%. (470 000 пФ = 470 нФ = 0,47 мкФ) Единственный главное помнить здесь, чтобы переместить десятичную точку назад шесть мест для (уф) и три для (нф).Ниже в таблице А приведен простая версия для прямых конверсий, чтобы вам было проще. Теперь вы знаете, что ваш конденсатор — конденсатор 0,47 мкФ, 5%.

 Теперь вы ищете или спрашиваете о Напряжение! Это довольно прямолинейно. Они не кодируют это на большинство конденсаторов. Тип «шмель» кодируется цветами, но они использовали стандартные цвета электрического кода. Такой же как резисторы.Это описано далее на этой странице. Остальные просто распечатать на теле.

В некоторых случаях производитель поставит ТОЛЬКО их каталожный номер на колпачках, как РКА. Это должно быть очевидно, потому что они не имеют смысла и могут не декодирует ЧЕРЕЗ электрические коды.

 Другие конденсаторы могут иметь просто 0.1 или На них напечатано 0,01. Если это так, это представляет значение в уф. Таким образом, 0,1 означает всего 0,1 мкФ. Если вы хотите, чтобы это значение в нанофарады (nf) просто переместите запятую на три знака вправо что делает его конденсатором 100 нФ. Некоторые заглавные буквы будут иметь значение тогда письмо. Например, 0,068К. В данном случае это 0,068 мкФ 10% конденсатор.

 В некоторых случаях конденсатор может быть помечен в «pf» или «nf».Однако они должны также в буква «р» из «н» как минимум. Диаграмма к справа – простая диаграмма преобразования. Это поможет вам понять, как мы конвертируем uf в pf и nf.



Пластмассовые или бакелитовые круглые конденсаторы (шмель)

Т Цветовой код красивый универсальный с электрикой и электроникой.Расшифровка может измениться от устройства к устройству, но цвета всегда представляют одно и то же количество. Они очень похожи на резисторы. Имейте в виду, как ранее это декодируется в MMF и равно PF.

я найти большинство из них в телевизорах и усилителях. Иногда в иностранные радиоприемники. Однако формат всегда одинаков.Другой круглые пластиковые или бакелитовые конденсаторы могут иметь напечатанное значение прямо на теле. Я уверен, что мы все видели это, и там нет необходимости расшифровывать их. У некоторых есть полоса только на одном конце, а который определяет отрицательное или внешнее соединение фольги. Для типы шмелей нет белой полосы для обозначения внешней стороны фольга. У них есть квадратный конец, отлитый в корпус на одном сторона.Это обозначает внешнюю фольгу. На картинке ниже показано пример для этого.

  цветовой код происходит от стандартных электрических цветовых кодов. Один исключением являются значения допуска. На приведенной ниже диаграмме показаны значения и цвета связанные.

   первая группа из четырех полос является вашей отправной точкой, и это декодировать значение и допуск.Второй набор из двух полос будет декодировать уровень напряжения. Использование цветового кода и код допуска, вы можете рассчитать, чему соответствуют полосы.

Это соответствует 0,68 мкФ 1600 вольт 2,5 — 3% конденсатор.

Первая полоса = синяя = 6

Вторая полоса = серый = 8

Третья полоса = желтая = 4 или 0000 (4 нули)

Поставить вместе они 6 8 0000 = 680000pf = 0.68уф. Вы видели все диаграммы, так что это должно иметь смысл. pf to uf просто вернись 6 места!

Четвертая полоса = оранжевый = 4, это допуска и составляет 2,5-3% в зависимости от допуска Диаграмма.

Пятая полоса = первая цифра напряжения = коричневый = 1

Шестая полоса = вторая цифра напряжения = синий = 6

Возьмите эти два числа 16 х 100 = 1600 вольт

Это было бы очень дорого конденсатор обратно в день.

Расшифровка старой слюды Конденсаторы:

 Эта таблица ниже поможет выяснить эти коды на конденсаторах формованного типа Mica. Однако они редко портятся. Я не думаю, что я когда-либо нашел плохой один сам. Держать в виду это переводит их как «pf» или «MMF».Не волнуйся, они оба означают одно и то же. Этот пример ниже будет переведен на 47пф или 47ммф.

В приведенном ниже примере показаны два метода. Эти все, что я знаю, и все, что я когда-либо видел. Вы должны используйте логику, чтобы выяснить отправную точку. Если ваш конденсатор значение начинается с 9 и множителя 7, затем проблема. Большинство из них являются базовой ценностью конденсаторы.

 Обратите внимание, что позиции «Н/Д» могут не иметь цвет, и это касается любых пятен, которые ничего не значат или не имеют применять.

Определите полярность конденсатора:

 Давайте начнем с двух самых общие: радиальные (провода выходят снизу) и осевые (провода выходит в стороны).Также обратите внимание на более короткий вывод, идущий от радиальный конденсатор — отрицательный конец. Итак, если есть нет маркировки, тогда вы будете знать, что чем короче вывод, тем отрицательный конец. В приведенных ниже примерах вы заметите пять различные способы показать полярность. Есть еще, но я думаю этого будет достаточно, чтобы понять суть. Стрелки и полосы есть присутствует «почти всегда». Вы найдете множество вариаций этого также.Они всегда изображают отрицательный вывод.

 Что почти всегда: Хороший вопрос…………В редкие случаи, задолго до появления стандарта формат вы можете обнаружить, что положительный конец помечен. С участием мультикапка информация на корпусе либо по цвету провода, или основные формы, отпечатанные отведениями. Формы, как правило, квадрат или треугольник.

В эти примеры ниже вы найдете дополнительный способ выяснить полярность осевых конденсаторов.Помните, что они отмечены со стрелками и полосками, как и радиальные колпачки. Почти всегда указывая на отрицательный конец. Однако на осевых крышках мы можем найти полярность, просто ища алюминиевый корпус. То алюминиевый корпус почти всегда является отрицательным концом. Другой конец будет иметь резиновое уплотнение, иногда эпоксидную смолу или стекло, но всегда изолированы от корпуса.Если вы не видите меток или и то, и другое стороны изолированы, то у вас может быть неполяризованный электролитический конденсатор. Вы найдете это в кроссовере сети, динамики и некоторые печатные платы усилителей. Другой чем это, это должно помочь для 99% их.



ТЕПЕРЬ, пара слов о конденсаторах с вне полярности!

Взгляните на это ниже.На первом нет маркировки все. Это нормально для неполяризованных аксиальных конденсаторов. Это наиболее распространенный тип, встречающийся в первых радиоприемниках и телевизорах. Так как а также большинство ранних электронных устройств. Они использовали бумагу и масло в качестве диэлектрика, затем обмакивали их в воск. То новые конденсаторы используют металлизированную полиэтиленовую пленку и погружают их в эпоксидная смола. Он же сухой конденсатор. Новый никогда не высохнет на вас, продлится всю вашу жизнь ПЛЮС и будет выполнять только не хуже, если не лучше оригинала.Следующий конденсатор в основном то же самое, за исключением того, что у них есть отметка для полярность. Не обязательно для положительных и отрицательных. Этот знак указывает, с какой стороны соединяется с внешней фольгой. Знак будет полосой бегущей вокруг корпуса конденсатора. Причины поскольку маркировка связана с соединением в Hi Fi ампер Если вы используете их правильно, они сократят создаваемый шум. внутри в усилителе.Вы хотели бы соединить отмеченный конец в особым образом, чтобы внешняя сторона фольги не мешала другим компонентом или посылать улавливаемый шум на землю. Или может помогают устранить помехи от других компонентов. Большинство людей называют эти звуковые колпачки, потому что они в основном используются в критических или схемы высококлассных усилителей. Тем не менее, новые кепки а новые технологии устранили необходимость в этой внешней маркировке фольгой.В дальнейшем вы можете заменить конденсатор на полоска с конденсатором, не имеющим один.



ЧТО О ЗНАЧЕНИЯХ КОНДЕНСАТОРОВ

  Электролитический: Много вопросов о том, что можно использовать при замене старого конденсатора.На самом деле, точное значение замены должно быть близким. В большинстве цепей значение может быть удвоено, или половина. Например, 12 мкФ (микрофарад) Конденсатор можно заменить на 10 мкФ или 20 мкФ. я бы пошел с более высоким значение перед более низким, хотя. Однако в блоке питания вы не хочу пойти наверх. Пусковой ток трансформатора может повреждение или перегорание трансформатора или выпрямителя. это больше важно, поскольку мы возвращаемся в прошлое, когда мы использовали более высокие напряжения и более низкие ток.Чего большинство людей не осознают, так это обратного сопротивления конденсатора. до пятидесятых годов был очень высоким. До 100% или +/- 50/80% на много высококачественных крышек для электролитических фильтров. Хотя оригинал есть с пометкой 4 мкФ, при измерении может быть 1-8 мкФ. На протяжении веков, кто знает, какой она будет ценностью 50 или 80 лет спустя. Как правило, ваш лучший выбор будет оставаться в пределах + или — 20% от исходного значения. Одна вещь вы найдете со значениями и временем емкости крышек блока питания.Радио с двадцатых использовали 600 вольт 1-4 мк капсул. В 30-е годы использовали 10-20 уф колпачки на 400 вольт. В пятидесятые они использовали 50-100 мкФ на 150. вольт. Со временем электроника стала более эффективной благодаря технике и технологиям. В более старых наборах использовалось большее напряжение и меньший ток. Вот почему шапки были меньше. Это может быть связано и со стоимостью. Я хочу делать означает, что шапки со временем становятся все больше в цене.Когда переменный ток выпрямляется ЧЕРЕЗ диод, конденсатор используется для выньте пульсации и сделайте напряжение постоянного тока как максимально чисто. Чем меньше ток вы используете, тем меньше конденсатор должен быть. При этом не зависит от напряжения. Имейте в виду, что Закон Ома все еще в силе. Меньше тока, но больше напряжения, как и предполагалось к низковольтному высокому току. Оба этих блока питания могут обеспечить одинаковое мощность однако.Просто к вашему сведению, чтобы вы думали.

  Неполяризованный: Это очень похоже на электролитический за одним исключением. Это должно быть ближе совпали. Я бы оставил их в пределах + или — 10%. я уверен на 20% будет работать для большинства приложений, но обычно есть несколько изначально в устройстве были установлены более жесткие допуски. Когда вы вернетесь со временем это будут колпачки Mica, потому что их легче производство с более жестким допуском, и они очень стабильны, это означает, что значение является точным, как температура, влажность и другие посторонние воздействия.Таким образом, 10 % должны покрывать весь тип бумаги, а облегчить настройку устройства, когда Готово.

ЧТО О НОМИНАЛЬНОМ НАПРЯЖЕНИИ?

 Никогда не заменяйте конденсатор одним напряжение ниже оригинального конденсатора! ОДНАКО, замена, оцененная выше первоначальной стоимости, является приемлемо. Вот об этом. Если исходное значение 350 вольт, то допускается любое более высокое номинальное напряжение.Номинальное напряжение на конденсатор — максимальное значение. 400-вольтовая, 450-вольтовая или даже 600-вольтовая банка. можно заменить конденсатор на 350 вольт. Еще одна вещь, которую следует учитывать новые конденсаторы имеют гораздо более высокую устойчивость к перенапряжению шипы. Иногда при включении устройства напряжение может выше в течение короткого периода времени, затем устанавливается нормальное рабочее напряжение. Просто точка, чтобы вы поняли, что можно использовать Крышка 450 вольт в цепи достигает 600 вольт за секунду или две пока устройство нормально работает под 450 вольт.Конденсаторы предназначены для работы это.

ЧТО О ДВУХ ИЛИ НЕСКОЛЬКИХ КОНДЕНСАТОРЫ?

 Двойной или множественный конденсаторы — это конденсаторы с более чем одним конденсатором внутри единый пакет. Они используются для упрощения изготовления электронные устройства. На самом деле было бы лучше заменить эти конденсаторы с одинарными конденсаторами.Несколько конденсаторов стоят дороже и их труднее найти сегодня. Иногда вы найдете только один из конденсаторов в упаковке неисправен. Если вы это сделаете, все равно замени их всех. Эти колпачки имеют общую фольгу и диэлектрик. В любом случае взгляните на пример ниже. Это было бы простая замена на осевые колпачки вместо мульти-шапки. Этот метод хорош, когда дело доходит до эстетики.Ты сможешь оставьте оригиналы на месте и установите эти маленькие осевые заглушки под шасси. Сохранение первоначального вида при повышение производительности. Только не забудьте отсоединить старый колпачок полностью из цепей. Никому не нравятся отсутствующие заглавные буквы в старые радиоприемники Philco тридцатых годов ……. Таким образом, вы не следует их вытаскивать.

 Внимательно посмотрите на значение и номинальное напряжение на сменных конденсаторах.это простое пример относительно значений и напряжений. Если бы был четвертый провода, то вы бы добавили третий конденсатор. См. пример 2.2 ниже. Избавьте себя от душевной боли и расходов, пытаясь найти замена.

ИСПОЛЬЗУЙТЕ КОЛПАЧКИ, КОТОРЫЕ У ВАС УЖЕ ЕСТЬ

Вот еще несколько вещей, которые вы можете сделать с конденсаторами.Это отлично, если у вас уже есть конденсаторы и вам не нужно тратить дополнительные деньги на больше! В примере 3.1 вы увидите, как мы можем сделать колпачок 50 мкФ из двух колпачков по 25 мкФ. Любое значение добавит вместе, НО не напряжение. Обратите внимание, что значения напряжения разные. В этом случае общее напряжение НЕ может быть выше, чем минимальное значение напряжения. Теперь это 50 мкФ, 160 вольт. конденсатор.Теперь посмотрим, что произойдет, если мы добавим третий конденсатор.

Пример 3.2 теперь 100 мкФ Конденсатор на 160 вольт. Думаю, вы уже поняли суть. Это называется параллельным планом. Просто помните, что конденсаторы складываются в эта конфигурация.



 Теперь давайте сделаем 12 мкФ из двух конденсаторы 25 мкФ.Сейчас нам нужна конфигурация, которая делит номиналы конденсаторов. Проще говоря конфигурация серии. Этот может использоваться по тем же причинам, что и параллельная версия выше, но и удвоить напряжение. В этой конфигурации вы должны используйте одинаковые колпачки и напряжения. Таким образом, внутренний резистентность и другие паразиды одинаково подобраны или, по крайней мере, близко. Пример 3.3 показан конденсатор 12 мкФ на 320 вольт. Так что вы теряете емкость, но получаете напряжение. я не пойду дальше двух, а в деликатных или чувствительных цепях я бы держись подальше от этого. Для большинства ситуаций это работает прекрасно.

  • Сейчас Давайте рассмотрим.

  • Всегда следите за номинальным напряжением! Всегда следите за своей полярностью (заметьте + на всех моих примерах) они называются электролитическими конденсаторы, потому что они имеют полярность.

  • Будьте уверены вы разряжаете свои конденсаторы, прежде чем обращаться с ними.

Как они работают

 Сбои большинства старинных радиоприемников происходят из-за чтобы высохли КОНДЕНСАТОРЫ. Большинство конденсаторов изготовлено из фольга и диэлектрик. Со временем используемый материал как диэлектрик может рассеиваться от тела конденсатор, что приводит к его выходу из строя.Иногда они короткие вызывая другие сбои, но большинство из них просто ОТКРЫВАЮТСЯ. То электронная схема действует так, как будто конденсатор даже не в цепи. Просто замена пары конденсаторов может ремонт большинства старинных радиоприемников. Вы можете ничего не слышать или может наблюдаться потеря селективности и/или чувствительности. Это поможет объяснить, почему за пару баксов можно устраните эти проблемы самостоятельно с помощью нескольких конденсаторов!

 Пример ниже пример простого обхода в идеале ситуация.Эта схема позволит протекать постоянному току, но не переменный ток. Проще говоря, конденсатор воспринимает переменный ток как короткое замыкание. схема.

 можно использовать приведенный ниже пример в качестве преобразователя входного сигнала на усилителе. Блокировка постоянного тока, который может повредить как динамики, так и усилитель.Однако это позволит использовать переменный ток или звук (переменный ток на многих частотах) пройти. Если бы он открылся, то ничего не попало бы через. Или выходной сигнал может звучать слабо и искаженно. Помните, что конденсатор воспринимает переменный ток как короткое замыкание, поэтому DC видит конденсатор как открытый. ОООООО, зачем использовать конденсаторы в цепи постоянного тока? Одну причину мы уже знаем. К блокировать переменный ток и/или шум.Если мы читаем предыдущие технические заметки, мы также знаем, что они используются для фильтрации постоянного тока. С парой больше компонентов мы можем использовать конденсаторы для генераторов, полосовые фильтры и так далее. Мы не зайдем так далеко. я хочу чтобы это было просто, чтобы гарантировать, что это может помочь любому.

Эта цепь позволит через, но не DC.Как раз наоборот, как схема над.

Отказ от ответственности:

 Информация, содержащаяся в этом веб-сайт www.wjoe.com или любое его дочернее предприятие создается на основе теоретическая информация, основанная на опыте и знаниях полученное на опыте.Читатель «вы», в конечном счете, несет ответственность за любую и всю информацию, используемую с этого сайта. Любой ущерб или любые последствия, которые вы испытываете из этой информации исключительно ваша ответственность. Эта информация является бесплатной обслуживание, поэтому, пожалуйста, наслаждайтесь им! Любое другое использование, хранение, распространение, редактирование, продажа или копирование чего-либо из этого сайте, для любых целей строго запрещено.Если вы не получите письменное разрешение от меня по адресу [email protected] Любая информация о этот веб-сайт принадлежит мне и предназначен, чтобы помочь вам в ваше исследование антикварных или винтажных конденсаторов. Пожалуйста наслаждаться!!!!!!

Автор WJOE Radio 10.08.96, LLC Отредактировано 10.10.19

Патент США на схему и способ последовательного декодирования ШИМ-сигналов на основе структуры заряда-разряда конденсатора и способ ее получения (Патент № 10,958,261, выдан 23 марта 2021 г.)

ОБЛАСТЬ ТЕХНИКИ

Настоящее раскрытие относится к области проектирования интегральных схем, относящейся к интерфейсу M-PHY, и, в частности, к схеме декодирования последовательного ШИМ-сигнала, основанной на структуре заряда-разряда конденсатора, и к ее способу.

ИСХОДНАЯ ИНФОРМАЦИЯ

В области последовательного интерфейса сигнал PWM обычно используется для передачи данных в низкоскоростном режиме, таком как mipi M_PHY. Такой сигнал характеризуется тем, что один ИП, где ⅓ занята низким уровнем, а ⅔ занята высоким уровнем, представляет данные 1, а один ИП, где ⅔ занята низким уровнем, а ⅓ занята высоким уровнем, представляет данные 0. ШИМ-сигнал имеет скорость передачи данных от нескольких МГц до нескольких сотен МГц для удовлетворения требования энергосбережения при различном трафике данных, при этом передача кодов синхронизации в низкоскоростном режиме отсутствует.

В настоящее время существующие схемы обеспечивают декодирование последовательного ШИМ-сигнала с использованием передискретизации или на основе структуры CDR. Однако у этих подходов есть проблемы, такие как сложная структура схемы, потеря избыточной мощности, неспособность охватить большой диапазон изменений скорости передачи данных и даже необходимость кода синхронизации для достижения декодирования. Соответственно, существует потребность в схеме приема сигнала ШИМ, которая имеет простую структуру и низкое энергопотребление, применима к различным рабочим скоростям и способна принимать коды данных без синхронизации.

РЕЗЮМЕ 1. Техническая проблема, требующая решения

Ввиду вышеупомянутых проблем настоящее раскрытие обеспечивает схему декодирования последовательного ШИМ-сигнала, основанную на структуре заряда-разряда конденсатора, и ее способ. Структура согласно настоящему раскрытию проста и позволяет избежать использования сложной CDR или структуры передискретизации. Кроме того, конденсатор заряда-разряда с программируемой емкостью и источник тока с программируемым током используются для декодирования ШИМ-сигнала с разной скоростью, а декодирование последовательного ШИМ-сигнала может быть достигнуто без кода синхронизации, что повышает эффективность передачи сигнала и снижение энергопотребления.

2. Техническое решение

В соответствии с аспектом настоящего раскрытия предлагается схема декодирования последовательного ШИМ-сигнала на основе структуры заряда-разряда конденсатора, в которой схема содержит: схему формирования логики синхронизации, сконфигурированную для приема входной конец схемы формирования логики синхронизации, дифференциальный сигнал ШИМ и генерация логического сигнала синхронизации на основе введенного дифференциального сигнала ШИМ; и по меньшей мере два модуля декодирования заряда-разряда конденсатора, каждый из по меньшей мере двух модулей декодирования заряда-разряда конденсатора имеет вход, соединенный с выходом схемы формирования логики синхронизации, и сконфигурирован для приема логического сигнала синхронизации, передаваемого посредством схему формирования логики синхронизации и выполнение зарядки и разрядки на основе логического сигнала синхронизации; при этом при декодировании напряжение на конденсаторе заряда-разряда модуля декодирования заряда-разряда конденсатора перед зарядкой и разрядкой является синфазным напряжением VCM, а напряжение на узле заряда-разряда после окончания зарядки и разрядки представляет собой напряжение V C , и сигнал ШИМ декодируется путем идентификации сигнала ШИМ посредством определения полярности разности напряжений между синфазным напряжением VCM и напряжением V C .

Схема формирования логики синхронизации предпочтительно содержит: входной порт PWM_P, PWM_N, сконфигурированный для приема вводимого низковольтного дифференциального ШИМ-сигнала; по меньшей мере, две группы выходных портов временной логики, соответственно соединенные с входными портами по меньшей мере двух модулей декодирования заряда-разряда конденсатора, при этом первая группа выходных портов временной логики сконфигурирована для вывода сигналов SWP 1 , SWN 1 , SWR 1 и SA 1 , соответственно, для управления зарядным переключателем SWP, разрядным переключателем SWN, переключателем сброса SWR и портом SA первого модуля декодирования заряда-разряда конденсатора; вторая группа выходных портов логики синхронизации сконфигурирована для вывода сигналов SWP 2 , SWN 2 , SWR 2 и SA 2 соответственно для управления переключателем зарядки SWP, переключателем разрядки SWN, переключателем сброса. КСВ и порт SA второго модуля декодирования заряда-разряда конденсатора.

Предпочтительно модуль декодирования заряда-разряда конденсатора содержит: конденсатор заряда-разряда C 0 , имеющий узел C заряда-разряда, соединенный с входом синфазного напряжения VCM через переключатель SWR; источник тока I ch , включенный последовательно с выключателем SWP для зарядки зарядно-разрядного конденсатора C 0 ; источник тока I dis , соединенный последовательно с выключателем SWN для разрядки зарядно-разрядного конденсатора C 0 ; и компаратор, имеющий положительный вход, соединенный с узлом заряда-разряда С конденсатора заряда-разряда С 0 , и отрицательный вход, соединенный с входом синфазного напряжения VCM, компаратор сконфигурирован для определения полярности разности напряжений между напряжением V C и синфазным напряжением VCM; и регистр, имеющий порт ввода данных D, соединенный с входом компаратора, порт вывода данных Q, соединенный с концом вывода данных DATA модуля декодирования заряда-разряда конденсатора, и порт clk синхронизации, соединенный с портом SA модуль декодирования заряда-разряда конденсатора, регистр сконфигурирован для хранения результата декодирования.

Желательно при поступлении низкого уровня сигнала ШИМ выключать КСВ и включать ШВП, а источник тока I ch заряжать зарядно-разрядный конденсатор С 0 ; а при поступлении высокого уровня ШИМ-сигнала выключается УВП и включается УУН, а источник тока I дис разряжает зарядно-разрядный конденсатор С 0 .

Предпочтительно, каждый из источника тока I ch и источника тока I dis представляет собой программируемый источник тока, сконфигурированный для обеспечения тока, изменяющегося в зависимости от скорости передачи данных ШИМ-сигнала, при этом чем выше скорость передачи данных, тем больше ток; и чем меньше скорость передачи данных, тем меньше ток.

Предпочтительно конденсатор заряда-разряда C 0 является программируемым конденсатором заряда-разряда C 0 , и значение емкости конденсатора заряда-разряда C 0 изменяется в зависимости от скорости передачи данных ШИМ-сигнала, при этом чем больше данные скорость, тем меньше значение емкости; и чем меньше скорость передачи данных, тем больше значение емкости.

Схема декодирования последовательного ШИМ-сигнала предпочтительно содержит два модуля декодирования заряда-разряда конденсаторов, выполненных с возможностью попеременной работы под управлением схемы формирования логической синхронизации для достижения непрерывного декодирования последовательного ШИМ-сигнала.

Предпочтительно, два модуля декодирования заряда-разряда конденсатора представляют собой соответственно первый модуль декодирования заряда-разряда конденсатора и второй модуль декодирования заряда-разряда конденсатора; при этом первый модуль декодирования заряда-разряда конденсатора сконфигурирован для выполнения зарядки и разрядки в нечетном бите последовательного сигнала ШИМ и завершения регистрации и вывода данных и сброса модуля в четном бите последовательного сигнала ШИМ; модуль декодирования заряда-разряда второго конденсатора сконфигурирован для выполнения зарядки и разрядки по четному биту последовательного сигнала ШИМ, а также для завершения регистрации и вывода данных и сброса модуля по нечетному биту последовательного сигнала ШИМ; таким образом, два модуля сконфигурированы для попеременной работы для достижения непрерывного декодирования последовательного ШИМ-сигнала.

Предпочтительно, чтобы разность потенциалов между синфазным напряжением VCM и напряжением VC узла заряда-разряда конденсатора заряда-разряда оставалась неизменной при различных скоростях передачи данных, то есть удовлетворялось следующее уравнение:

UI×I0C0 =const

, где UI представляет собой продолжительность 1-битных данных, I0 представляет собой ток заряда-разряда, C0 представляет собой емкость зарядно-разрядного конденсатора, а const представляет константу.

В соответствии с другим аспектом настоящего раскрытия также предлагается способ декодирования последовательной схемой декодирования сигнала ШИМ на основе структуры заряда-разряда конденсатора, включающий:

S1: сброс начального значения напряжения заряда-разряда. разрядить конденсатор C 0 модуля декодирования заряда-разряда конденсатора до синфазного напряжения VCM до прихода ШИМ-сигнала;

S2: при поступлении бита ШИМ-сигнала зарядка конденсатора заряда-разряда С 0 во время нахождения бита ШИМ-сигнала на низком уровне и разрядка конденсатора заряда-разряда С 0 в течение бита сигнал ШИМ находится на высоком уровне, при этом узел С заряда-разряда конденсатора С 0 заряда-разряда находится под напряжением V С , когда зарядка и разрядка для бита сигнала ШИМ завершена; и

S3: определение полярности разности напряжений Δ В между напряжением V C и синфазным напряжением VCM для идентификации и, таким образом, декодирования ШИМ-сигнала.

3. Полезные эффекты

Из приведенных выше технических решений видно, что схема декодирования последовательного ШИМ-сигнала, основанная на структуре заряда-разряда конденсатора, и ее способ в соответствии с настоящим раскрытием имеют следующие полезные эффекты:

1 ) В настоящем раскрытии со схемой формирования логики синхронизации и модулем декодирования заряда-разряда конденсатора последовательный ШИМ-сигнал может быть декодирован без кода синхронизации. Настоящее раскрытие предлагает простую структуру и позволяет избежать использования сложной структуры CDR и передискретизации, тем самым повышая эффективность передачи сигнала и снижая энергопотребление;

2) В настоящем раскрытии с помощью конденсатора заряда-разряда с программируемой емкостью и источника тока с программируемым током в модуле декодирования заряда-разряда декодирование сигнала ШИМ может быть достигнуто с различными скоростями.

КРАТКОЕ ОПИСАНИЕ ПРИЛАГАЕМЫХ ЧЕРТЕЖЕЙ

РИС. 1 иллюстрирует структурную схему схемы декодирования последовательного ШИМ-сигнала на основе структуры заряда-разряда конденсатора согласно варианту осуществления настоящего раскрытия.

РИС. 2 иллюстрирует принципиальную схему модуля декодирования заряда-разряда конденсатора в соответствии с вариантом осуществления настоящего изобретения.

РИС. 3 иллюстрирует временную диаграмму работы модуля декодирования заряда-разряда конденсатора согласно варианту осуществления настоящего изобретения.

РИС. 4 иллюстрирует временную диаграмму логических сигналов синхронизации, выдаваемых схемой формирования логики синхронизации согласно варианту осуществления настоящего раскрытия.

ПОДРОБНОЕ ОПИСАНИЕ

Чтобы сделать цель, техническое решение и преимущества настоящего раскрытия более очевидными, настоящее раскрытие будет подробно описано ниже в связи с конкретными вариантами осуществления и со ссылками на прилагаемые чертежи.

Следует отметить, что на чертежах или в описании одни и те же ссылочные позиции используются для аналогичных или идентичных деталей.Кроме того, на чертежах форма или толщина варианта осуществления могут быть расширены и упрощены или обозначены для удобства. Кроме того, элементы или реализации, не показанные или не описанные на чертежах, имеют форму, известную специалистам в данной области техники. Кроме того, хотя в настоящем раскрытии может быть предоставлен пример параметра, содержащего конкретное значение, следует понимать, что параметр не обязательно должен быть точно равен соответствующему значению, а скорее может аппроксимировать соответствующее значение в пределах приемлемого допуска. или конструктивное ограничение.

Предпочтительный вариант осуществления настоящего изобретения будет приведен ниже. Следует отметить, что предпочтительный вариант осуществления предназначен только для понимания настоящего раскрытия и не предназначен для ограничения объема настоящего раскрытия. Кроме того, признаки в предпочтительном варианте осуществления применимы как к варианту осуществления способа, так и к варианту осуществления устройства, если не указано иное. Технические признаки, присутствующие в одном и том же или разных вариантах осуществления, могут использоваться в комбинации, если они не противоречат друг другу.

РИС. 1 иллюстрирует структурную схему схемы декодирования последовательного ШИМ-сигнала на основе структуры заряда-разряда конденсатора согласно варианту осуществления настоящего раскрытия. Ссылаясь на фиг. 1, схема последовательного декодирования сигнала ШИМ на основе структуры заряда-разряда конденсатора в соответствии с вариантом осуществления содержит:

схему формирования логики синхронизации, сконфигурированную для приема на входе схемы генерации логики синхронизации дифференциального сигнала ШИМ, и генерируют логический сигнал синхронизации на основе введенного дифференциального ШИМ-сигнала; и

по меньшей мере два модуля декодирования заряда-разряда конденсатора, каждый из по меньшей мере двух модулей декодирования заряда-разряда конденсатора имеет входной конец, соединенный с выходным концом схемы формирования логики синхронизации, и сконфигурирован для приема логического сигнала синхронизации передается схемой формирования логики синхронизации и выполняет зарядку и разрядку на основе логического сигнала синхронизации; при этом при декодировании напряжение на конденсаторе заряда-разряда модуля декодирования заряда-разряда конденсатора перед зарядкой и разрядкой является синфазным напряжением VCM, а напряжение на узле заряда-разряда после окончания зарядки и разрядки представляет собой напряжение V C , и сигнал ШИМ декодируется путем идентификации сигнала ШИМ посредством определения полярности разности напряжений между синфазным напряжением VCM и напряжением V C .

В частности, схема декодирования последовательного ШИМ-сигнала, основанная на структуре заряда-разряда конденсатора, может содержать два модуля декодирования заряда-разряда конденсатора, которые попеременно работают под управлением схемы генерации логики синхронизации для достижения непрерывного декодирования последовательного ШИМ-сигнала.

В частности, два модуля декодирования заряда-разряда конденсатора представляют собой соответственно первый модуль декодирования заряда-разряда конденсатора и второй модуль декодирования заряда-разряда конденсатора.Первый модуль декодирования заряда-разряда может выполнять зарядку и разрядку по нечетному биту последовательного сигнала ШИМ и завершать регистрацию и вывод данных и сброс модуля по четному биту последовательного сигнала ШИМ. Второй модуль декодирования заряда-разряда может выполнять зарядку и разрядку по четному биту последовательного ШИМ-сигнала, а также завершать регистрацию и вывод данных и сброс модуля по нечетному биту последовательного ШИМ-сигнала. Таким образом, два модуля работают попеременно, обеспечивая непрерывное декодирование последовательного ШИМ-сигнала.Конечно, порядок работы двух модулей декодирования заряда-разряда конденсатора также может быть обратным, если они работают попеременно.

Кроме того, схема декодирования последовательного ШИМ-сигнала, основанная на структуре заряда-разряда конденсатора, может также содержать три или более модуля декодирования заряда-разряда конденсатора. Три или более модулей декодирования заряда-разряда конденсаторов последовательно работают по очереди под управлением схемы формирования логики синхронизации, тем самым обеспечивая непрерывное декодирование последовательного ШИМ-сигнала.Взяв в качестве примера три модуля декодирования заряда-разряда конденсатора, три модуля декодирования заряда-разряда конденсатора представляют собой, соответственно, первый модуль декодирования заряда-разряда конденсатора, второй модуль декодирования заряда-разряда конденсатора и третий модуль декодирования заряда-разряда конденсатора. Первый модуль декодирования заряда-разряда конденсатора может выполнять зарядку и разрядку первого бита последовательного ШИМ-сигнала и завершать регистрацию и вывод данных и сброс модуля во время зарядки и разрядки второго и третьего модулей декодирования заряда-разряда конденсатора. ; второй модуль декодирования заряда-разряда конденсатора может выполнять зарядку и разрядку во втором бите последовательного ШИМ-сигнала и завершать регистрацию и вывод данных и сброс модуля во время зарядки и разрядки третьего и первого модулей декодирования заряда-разряда конденсатора ; и модуль декодирования заряда-разряда третьего конденсатора может выполнять зарядку и разрядку в третьем бите последовательного ШИМ-сигнала и завершать регистрацию и вывод данных и сброс модуля во время зарядки и разрядки декодирования заряда-разряда первого и второго конденсаторов. модули.Таким образом, три модуля работают попеременно, обеспечивая непрерывное декодирование последовательного ШИМ-сигнала. Конечно, порядок работы модулей декодирования заряда-разряда конденсатора также может быть обратным, если в любой битовый период по крайней мере один из модулей декодирования заряда-разряда конденсатора выполняет зарядку и разрядку, а другие модули заряда-разряда конденсатора- модули декодирования разрядки выполняют вывод регистра данных и сброс модуля.

Продолжая ссылаться на фиг. 1, схема генерации логики синхронизации содержит:

входной порт PWM_P, PWM_N, сконфигурированный для приема введенного дифференциального ШИМ-сигнала низкого напряжения;

не менее двух групп выходных портов логики синхронизации, соответственно соединенных с входными портами по меньшей мере двух модулей декодирования заряда-разряда конденсаторов, при этом

первая группа портов вывода логики синхронизации сконфигурирована для вывода сигналов SWP 1 , SWN 1 , SWR 1 и SA 1 .SWP 1 используется для управления переключателем зарядки SWP первого модуля декодирования заряда-разряда конденсатора, а SWN 1 используется для управления переключателем разрядки SWN первого модуля декодирования заряда-разряда конденсатора, SWR 1 используется для управления переключателем сброса SWR первого модуля декодирования заряда-разряда конденсатора, а SA 1 соединен с портом SA первого модуля декодирования заряда-разряда конденсатора.

Соответственно, вторая группа выходных портов логики синхронизации сконфигурирована для вывода сигналов SWP 2 , SWN 2 , SWR 2 и SA 2 .SWP 2 используется для управления переключателем зарядки SWP модуля декодирования заряда-разряда второго конденсатора, SWN 2 используется для управления переключателем разрядки SWN модуля декодирования заряда-разряда второго конденсатора, используется SWR 2 для управления переключателем SWR сброса второго модуля декодирования заряда-разряда конденсатора, а SA 2 соединен с портом SA второго модуля декодирования заряда-разряда конденсатора.

РИС. 2 иллюстрирует схему модуля декодирования заряда-разряда конденсатора согласно варианту осуществления настоящего раскрытия.Ссылаясь на фиг. 2, модуль декодирования заряда-разряда конденсатора в соответствии с вариантом осуществления содержит:

конденсатор заряда-разряда C 0 , имеющий узел C заряда-разряда, соединенный с входом синфазного напряжения VCM через переключатель SWR;

источник тока I вч , соединенный последовательно с выключателем СРП для зарядки зарядно-разрядного конденсатора С 0 ;

источник тока I ds , соединенный последовательно с выключателем SWN для разряда зарядно-разрядного конденсатора C 0 ;

компаратор, имеющий положительный вход, соединенный с узлом заряда-разряда С зарядно-разрядного конденсатора С 0 , и отрицательный вход, соединенный с входом синфазного напряжения VCM; и

регистр, имеющий порт ввода данных D, соединенный с входом компаратора, порт вывода данных Q, соединенный с концом вывода данных DATA модуля декодирования заряда-разряда конденсатора, и порт синхронизации clk, соединенный с портом СА модуля декодирования заряда-разряда конденсатора.

В частности, при низком уровне сигнала ШИМ КСВ выключается, а ШВП включается, так что источник тока I ch заряжает зарядно-разрядный конденсатор C 0 ; а при наступлении высокого уровня выключается ЗВП и включается ЗУН, так что источник тока I дис разряжает зарядно-разрядный конденсатор С 0 .

Модуль декодирования заряда-разряда конденсатора определяет полярность разности напряжений Δ В между напряжением V C и синфазным напряжением VCM с помощью компаратора для идентификации и, таким образом, декодирования сигнала ШИМ, и сохраняет результат расшифровка регистром.

Предпочтительно каждый из источника тока I ch и источника тока I dis может быть программируемым источником тока. Ток, обеспечиваемый каждым из программируемых источников тока I ch и программируемых источников тока I dis , зависит от скорости передачи данных ШИМ-сигнала, при этом чем выше скорость передачи данных, тем больше ток; и чем меньше скорость передачи данных, тем меньше ток. Конденсатор заряда-разряда C 0 может быть программируемым конденсатором заряда-разряда.Здесь значение емкости зарядно-разрядного конденсатора C 0 изменяется в зависимости от скорости передачи данных ШИМ-сигнала, при этом чем выше скорость передачи данных, тем меньше значение емкости; и чем меньше скорость передачи данных, тем больше значение емкости.

Процесс работы модуля декодирования заряда-разряда конденсатора согласно варианту осуществления настоящего изобретения будет подробно описан ниже. ИНЖИР. 3 иллюстрирует временную диаграмму работы модуля декодирования заряда-разряда конденсатора согласно варианту осуществления настоящего изобретения.

На фиг. 3, до поступления ШИМ-сигнала начальное напряжение зарядно-разрядного конденсатора равно синфазному напряжению VCM. Когда поступает низкий уровень первого бита сигнала ШИМ, SWN выключается, а SWP включается. Если сигнал ШИМ равен 0, т. е. с низким уровнем, занимающим ⅔ UI (UI — продолжительность 1-битных данных), и высоким уровнем, занимающим ⅓ UI, зарядно-разрядный конденсатор C 0 заряжается в течение периода времени ⅔ UI с зарядным током I 0 .При наступлении высокого уровня SWP выключается, а SWN включается, так что зарядно-разрядный конденсатор C 0 разряжается за период времени ⅓ UI током разряда I 0 . SWN выключен, и в это время существует положительная разность напряжений Δ В между напряжением V C узла заряда-разряда C конденсатора заряда-разряда C 0 и синфазным напряжением VCM:

 Δ⁢V=13⁢UI×I0C0

Если сигнал ШИМ равен 1, т.е.т.е., с низким уровнем, занимающим ⅓ UI, и высоким уровнем, занимающим ⅔ UI, зарядно-разрядный конденсатор C 0 заряжается в течение периода времени ⅓ UI и разряжается в течение периода времени ⅔ UI, а зарядный и разрядный ток я 0 . SWN выключен, и в это время имеется отрицательная разность напряжений − Δ В между напряжением V C узла заряда-разряда C зарядно-разрядного конденсатора C 0 и синфазным напряжением напряжение VCM:

- Δ⁢V=13⁢UI×I0C0

После окончания первого бита ШИМ-сигнала напряжение узла заряда-разряда C необходимо поддерживать в течение периода времени t 1 для обеспечения компаратор правильно распознает Δ В или − Δ В и выводит результат сравнения между рельсами.Сигнал SA подвергается скачку переднего фронта, когда период времени t 1 истекает после окончания первого бита ШИМ-сигнала. При срабатывании нарастающего фронта регистр сохраняет результат сравнения от компаратора и выдает его в DATA для завершения декодирования первого бита ШИМ-сигнала.

SA должен стать низким до окончания второго бита сигнала PWM. КСВ задерживается на t 2 по отношению к переднему фронту SA, чтобы гарантировать, что регистр будет включен на период времени после завершения регистрации и вывода данных.Напряжение зарядно-разрядного конденсатора сбрасывается до VCM. КСВ необходимо отключить до окончания второго бита ШИМ-сигнала. Модуль декодирования заряда-разряда конденсатора завершает зарядку и разрядку во время первого бита сигнала ШИМ, а также завершает регистрацию и вывод данных и сброс модуля во время второго бита сигнала ШИМ.

При изменении входной скорости передачи данных ШИМ, т. е. изменении значения пользовательского интерфейса, Δ В или − Δ В должны оставаться постоянными при различных скоростях передачи данных, чтобы гарантировать, что эффект декодирования не зависит от скорость передачи данных.Другими словами:

UI×I0C0=const

, где const представляет константу. При увеличении скорости передачи данных и уменьшении UI нормальная работа модуля декодирования заряда-разряда конденсатора может быть обеспечена увеличением I 0 или уменьшением C 0 . При снижении скорости передачи данных и увеличении UI нормальную работу модуля декодирования заряда-разряда конденсатора можно обеспечить за счет уменьшения I 0 или увеличения C 0 .

Нижеследующее берет случай двух модулей декодирования заряда-разряда конденсатора в качестве примера для описания деталей процесса вывода логического сигнала синхронизации схемой формирования логики синхронизации согласно варианту осуществления настоящего раскрытия. ИНЖИР. 4 иллюстрирует схему, на которой схема формирования логики синхронизации выводит логический сигнал синхронизации. Перед поступлением ШИМ-сигнала начальным значением напряжения зарядно-разрядного конденсатора первого модуля декодирования заряда-разряда конденсатора является синфазное напряжение VCM.При поступлении низкого уровня первого бита ШИМ-сигнала КСВ 1 выключается, а КСВ 1 включается, благодаря чему зарядно-разрядный конденсатор модуля декодирования заряда-разряда первого конденсатора заряжается во время низкого уровня. Когда приходит высокий уровень, SWP 1 выключается, а SWN 1 включается, затем зарядно-разрядный конденсатор первого модуля декодирования заряда-разряда конденсатора разряжается во время высокого уровня.После окончания высокого уровня SWN 1 отключается и процесс зарядки и разрядки завершается. Период времени истек, чтобы убедиться, что компаратор выводит правильный результат сравнения. Сигнал SA 1 подвергается скачку переднего фронта по истечении периода времени t 1 после окончания первого бита сигнала ШИМ. При срабатывании нарастающего фронта регистр сохраняет результат сравнения от компаратора и выдает его в DATA для завершения декодирования первого бита ШИМ-сигнала.

SA 1 должен стать низким до окончания второго бита сигнала ШИМ. SWR 1 задерживается на t 2 относительно нарастающего фронта SA 1 , чтобы гарантировать, что регистр будет включен на период времени после завершения регистрации и вывода данных. Напряжение зарядно-разрядного конденсатора сбрасывается до VCM. SWR 1 нужно выключать до окончания второго бита ШИМ-сигнала. Модуль декодирования заряда-разряда первого конденсатора завершает зарядку и разрядку во время первого бита сигнала ШИМ, а также завершает регистрацию и вывод данных и сброс модуля во время второго бита сигнала ШИМ.

Во время первого бита ШИМ-сигнала второй модуль декодирования заряда-разряда конденсатора завершает инициализацию. При поступлении низкого уровня второго бита ШИМ-сигнала КСВ 2 выключается, а КСВ 2 включается, благодаря чему зарядно-разрядный конденсатор модуля декодирования заряда-разряда второго конденсатора заряжается во время низкого уровня. Когда приходит высокий уровень, SWP 2 выключается, а SWN 2 включается, так что зарядно-разрядный конденсатор первого модуля декодирования заряда-разряда конденсатора разряжается во время высокого уровня.После окончания высокого уровня SWN 2 отключается и процесс зарядки и разрядки завершается. Период времени t 1 истекает, чтобы гарантировать, что компаратор выдает правильный результат сравнения. Сигнал SA 2 подвергается скачку переднего фронта, когда период времени t 1 истекает после окончания первого бита сигнала ШИМ. При срабатывании нарастающего фронта регистр сохраняет результат сравнения от компаратора и выдает его в DATA для завершения декодирования первого бита ШИМ-сигнала.

SA 2 должен стать низким до окончания второго бита сигнала ШИМ. SWR 2 задерживается на t 2 по отношению к переднему фронту SA 2 , чтобы гарантировать, что регистр будет включен на период времени после завершения регистрации и вывода данных. Напряжение зарядно-разрядного конденсатора сбрасывается до VCM. SWR 2 необходимо отключить до окончания третьего бита ШИМ-сигнала. Модуль декодирования заряда-разряда второго конденсатора завершает зарядку и разрядку в течение второго бита сигнала ШИМ, а также завершает регистрацию и вывод данных и сброс модуля в течение третьего бита сигнала ШИМ.

Под управлением схемы формирования временной логики попеременно работают два модуля декодирования заряда-разряда конденсаторов. Первый модуль декодирования заряда-разряда конденсатора выполняет зарядку и разрядку по нечетному биту последовательного ШИМ-сигнала и завершает регистрацию и вывод данных и сброс модуля по четному биту последовательного ШИМ-сигнала. Второй модуль декодирования заряда-разряда конденсатора выполняет зарядку и разрядку по четному биту последовательного ШИМ-сигнала и завершает регистрацию и вывод данных и сброс модуля по нечетному биту последовательного ШИМ-сигнала.Два модуля попеременно работают для обеспечения непрерывного декодирования последовательного ШИМ-сигнала.

Кроме того, дополнительно предлагается способ декодирования последовательного ШИМ-сигнала в соответствии с вариантом осуществления настоящего раскрытия. Способ включает:

S1: сброс начального значения напряжения зарядно-разрядного конденсатора C 0 модуля декодирования заряда-разряда конденсатора на синфазное напряжение VCM перед поступлением ШИМ-сигнала;

S2: при поступлении бита ШИМ-сигнала зарядка конденсатора заряда-разряда С 0 во время нахождения бита ШИМ-сигнала на низком уровне и разрядка конденсатора заряда-разряда С 0 в течение бита сигнал ШИМ находится на высоком уровне, при этом узел С заряда-разряда конденсатора С 0 заряда-разряда находится под напряжением V С , когда зарядка и разрядка для бита сигнала ШИМ завершена; и

S3: определение полярности разности напряжений Δ В между напряжением V C и синфазным напряжением VCM для идентификации и, таким образом, декодирования ШИМ-сигнала.

В варианте осуществления настоящего раскрытия любая схема генерации временной логики, способная управлять по меньшей мере двумя модулями декодирования заряда-разряда конденсатора для завершения операции декодирования, может использоваться для схемы декодирования последовательного ШИМ-сигнала на основе схемы заряда-разряда конденсатора. структуру согласно настоящему раскрытию. Схема генерации логики синхронизации, реализованная каким-либо образом, находится в пределах объема формулы изобретения настоящего раскрытия.

Таким образом, схема декодирования последовательного ШИМ-сигнала, основанная на структуре заряда-разряда конденсатора и ее способе, согласно вариантам осуществления настоящего изобретения, имеет простую структуру и позволяет избежать использования сложной структуры CDR и передискретизации.При использовании конденсатора заряда-разряда с программируемой емкостью и источника тока с программируемым током декодирование ШИМ-сигнала может осуществляться с различной скоростью. В то же время схема декодирования ШИМ-сигналов может полностью декодировать все принятые ШИМ-сигналы без потока кода синхронизации, тем самым повышая эффективность передачи сигнала и снижая энергопотребление.

Следует отметить, что приведенные выше определения различных элементов не ограничиваются конкретными структурами или формами, упомянутыми в вариантах осуществления, и специалисты в данной области техники могут легко и просто заменить их, например:

Заряд- Модуль декодирования разрядки также может выполнять разрядку во время низкого уровня сигнала ШИМ и выполнять зарядку во время высокого уровня сигнала ШИМ, и настоящее раскрытие также может быть реализовано.

Хотя цель, техническое решение и полезные эффекты настоящего раскрытия были описаны со ссылкой на приведенные выше конкретные варианты осуществления, следует понимать, что описанные выше варианты осуществления не предназначены для ограничения настоящего раскрытия. Соответственно, предполагается, что любая модификация, эквивалентная замена, улучшение и т.д. в рамках сущности и объема настоящего раскрытия включены в объем настоящего раскрытия.

Керамика | Инженерный центр

перейти к содержанию Керамика2021-06-25T19:48:19+00:00

код {семейство шрифтов: Menlo, Consolas, monaco, monospace; цвет: # 1e1e1e; отступы:.8em 1em; граница: 1px сплошная #ddd; радиус границы: 4px}.wp-block-embed figcaption {цвет: # 555; размер шрифта: 13px; выравнивание текста: по центру}. block-embed figcaption{цвет:hsla(0,0%,100%,.65)}.blocks-gallery-caption{цвет:#555;размер шрифта:13px;выравнивание текста:по центру}.is-dark- тема .blocks-gallery-caption{цвет:hsla(0,0%,100%,.65)}.wp-block-image figcaption{цвет:#555;размер шрифта:13px;выравнивание текста:по центру}. это темная тема .wp-block-image figcaption {цвет: hsla (0,0%, 100%, .65)} .wp-block-pullquote {граница сверху: 4 пикселя сплошная; нижняя граница: 1.75em;цвет:currentColor}.wp-block-pullquote__citation,.wp-block-pullquote cite,.wp-block-pullquote нижний колонтитул{цвет:currentColor;преобразование текста:верхний регистр;размер шрифта:.8125em;стиль шрифта: normal}.wp-block-quote {граница слева: .25em сплошная; поле: 0 0 1.75em; padding-left: 1em}.wp-block-quote cite, .wp-block-quote footer{color:currentColor; размер шрифта: .8125em; положение: относительное; стиль шрифта: нормальный}. 0;padding-right:1em}.wp-block-quote.has-text-align-center{border:none;padding-left:0}.wp-block-quote.is-large,.wp-block-quote.is-style-large,.wp-block-quote.is -style-plain {граница: нет}. wp-block-search .wp-block-separator{border:none;border-bottom:2px сплошной;margin-left:auto;margin-right:auto;opacity:.4}.wp-block-separator:not(.is-style-wide ): не (.is-style-dots) {ширина: 100 пикселей}.wp-block-separator.has-background: не (.is-style-dots) {нижняя граница: нет; высота: 1 пиксель}.wp-block-separator.has-background:not(.is-style-wide):not(.is-style-dots){height:2px}.wp-block-table thead{border-bottom:3px solid}. wp-block-table tfoot{border-top:3px solid}.wp-block-table td,.wp-block-table th{padding:.5em;border:1px solid;word-break:normal}.wp-block -table figcaption{цвет:#555;размер шрифта:13px;выравнивание текста:по центру}.is-dark-theme .wp-block-table figcaption{цвет:hsla(0,0%,100%,.65) }.wp-block-video figcaption{цвет:#555;размер шрифта:13px;выравнивание текста:по центру}.is-dark-theme .wp-block-video figcaption{цвет:hsla(0,0%,100 %,.65)}.wp-block-template-part.has-background {заполнение: 1,25 em 2,375 em; верхнее поле: 0; нижнее поле: 0} ]]>

Коды конденсаторов

Электроника имеет дело со схемами, и тот, кто имеет дело с ней, должен знать о каждом используемом компоненте. Не только компонент, но и его значения имеют наибольшее значение. Небольшое изменение значения приведет к ужасным ошибкам, поэтому, чтобы избежать этой проблемы, нужно знать, как выбирать значения компонентов, и проверять, правильно это или нет.

Большинство из нас знают о цветовом коде резистора, но лишь немногие знают, как определить значения емкости.Итак, здесь я собираюсь обсудить, как идентифицируются коды конденсаторов.

Как правило, для больших конденсаторов фактические значения емкости, напряжения или допуска отмечаются на корпусе конденсаторов в виде буквенно-цифровых символов.

Но для дисковых конденсаторов меньшего размера (керамических конденсаторов) наряду с конденсаторами из пластиковой пленки обычно используются очень маленькие номиналы в пико- и нанофарадах. Обычно мы видим 3 числа вместе с алфавитом вместе с ним.

Мы обычно путались в том, как понимать номиналы таких конденсаторов.

Производители конденсаторов используют два метода кодирования:

  1. Цветовая маркировка
  2. Кодировка номера

Цветовое кодирование

Неполяризованные литые конденсаторы из слюды и полиэстера имеют цветовую маркировку, аналогичную цветовой маркировке резисторов. Цвет отмечается сверху вниз. Первый цвет считается 1 st цифра , второй цвет, очевидно, 2 nd цифра , третий множитель , 4 th 1 90 напряжение , а пятый напряжение . рейтинг .

Таблица цветовых кодов конденсаторов

Цвет Цифра 1 Цифра 2 Множитель Допуск Допуск* Напряжение
Черный 0 0 1 ±20% ±2,0 пФ 100
Коричневый 1 1 10 ±1% 200
Красный 2 2 100 ±2% ±0.25пФ 300
Оранжевый 3 3 1000 ±3% 400
Желтый 4 4 10000 ±4% 500/td>
Зеленый 5 5 100000 ±5% ±0,5 пФ 600
Синий 6 6 Не используется 700
Фиолетовый 7 7 Не используется 800
Серый 8 8 0.01/тд> +80%,-20% 900
Белый 9 9 0,1 ±10% ±1 пФ 1000



Вы видите, что на диаграмме есть два значения допуска. Если расчетное значение емкости превышает 10 пФ , следует учитывать первый столбец допуска. Если расчетное значение меньше 10 пФ, следует взять второй столбец допусков.Между этими двумя методами есть существенная разница, поэтому не упустите их при расшифровке конденсатора.

Значение конденсатора = [цифра 1 цифра 2 * множитель] ± допуск

Давайте посмотрим небольшой пример для этого,

Здесь у нас полиэфирный конденсатор с цветовой маркировкой. Отметив цвета, мы можем сформулировать коды и, наконец, узнать значение емкости.

Цифра 1 Оранжевый 3
Цифра 2 Желтый 4
Множитель Белый 0.1
Допуск Красный ±0,25 пФ

Следовательно, номинал конденсатора согласно уравнению (1) = 34*0,1 ± 0,25 пФ = 3,4 ± 0,25 пФ

Таблица цветовых кодов напряжения конденсатора

Цвет Номинальное напряжение
Тип J Тип К Тип L Тип М Тип N
Черный 4 100 10 10
Коричневый 6 200 100 1.6
Красный 10 300 250 4 35
Оранжевый 15 400 40
Желтый 20 500 400 6.3>/тд> 6
Зеленый 25 600 16 15
Синий 35 700 630 20
Фиолетовый 50 800
Серый 900 25 25
Белый 3 1000 2.5 3
  • Тип J : танталовые конденсаторы с погружением
  • Тип K : Слюдяные конденсаторы
  • Тип L   : Конденсаторы из полиэстера/полистирола
  • Тип M  : Электролитические 4-полосные конденсаторы
  • Тип N  : электролитические 3-полосные конденсаторы

Кодировка номера

Керамические конденсаторы имеют числовое кодирование. Важно отметить, что обычно диапазон номиналов конденсаторов составляет пикофарад (10 -12 Ф).Большинство из них имеют 3 числа. 3 числа имеют уникальное значение. 1 st и 2nd являются значащими цифрами и 3rd является множителем . В основном последняя цифра означает, сколько нулей нужно добавить после первых двух цифр.

Таблица множителей приведена ниже.

Третья цифра Значение множителя
0 1
1 10
2 100
3 1000
4 10000
5 100000
6 Не используется
7 Не используется
8 0.01
9 0,1

Таким образом, 104K означает 10+4 нуля в пФ, что также равно 0,1 мкФ или 100 нФ. Та же процедура для конденсатора с маркировкой 103,102 и т. д.

Алфавит представляет допуск. Здесь K означает, что он имеет допуск +/- 10%

Различные буквы используются для соответствующих допусков.

Таблица допусков приведена ниже

Код Допуск Код Допуск
А ±0.05пФ К ±10%
Б ±0,1 пФ л ±15%
С ±0,25 пФ М ±20%
Д ±0,5 пФ Н ±30%
Е ±0,5% Р от 0 до 100 %
Ф ±1% С от -20 до 50%
Г ±2% Вт от 0 до 200 %
Н ±3% х от -20 до 40%
Дж ±5% З от -20 до 80%

Единственная разница между цветовым кодированием и числовым кодированием заключается в том, что числа печатаются непосредственно для представления значащих цифр и других параметров.

Добавить комментарий

Ваш адрес email не будет опубликован.
