Энергия системы зарядов

Потенциальная энергия Wp неподвижной системы зарядов представляет собой работу, необходимую для создания этой системы из отдельных частей, т.е. энергию, запасенную в созданной системе. Это — скалярная величина, являющаяся свойством системы в целом.

Рис. 6.1

Соберем систему из трех зарядов, последовательно перенося их из бесконечности в данные точки пространства, как показано на рис. 6.1. При переносе первого заряда в пространстве, где отсутствует электрическое поле, сила на заряд не действует, и работа не совершается. При переносе второго заряда работа составит (см. 1.9)
(6. 1)

Поскольку r изменяется от бесконечности до r12, то dr в (6.1) отрицательно. Очевидно, что работа, произведенная над системой, будет положительной для одноименных зарядов, так как они отталкиваются.

Перенос третьего заряда будет осуществляться в поле двух зарядов. На основании принципа суперпозиции это поле есть сумма полей, создаваемых каждым из зарядов. Тогда работа, производимая внешними силами над третьим зарядом будет равна сумме двух работ, одна из которых необходима для переноса заряда

q3, если имеется только один заряд q1, а другая требуется для переноса заряда q3 при наличии только одного заряда q2

(6. 2)

Следовательно, потенциальная энергия системы из трех зарядов, равная полной работе, затраченной на образование указанного на рис.6.1 расположения зарядов, составит

(6.3)

Нетрудно видеть, что полученный результат не зависит от порядка переноса зарядов.

Как всегда в определении потенциальной энергии существует некоторый произвол. В данном случае нулевое значение потенциальной энергии соответствует ситуации, когда все три заряда находятся на беконечно больших расстояниях друг от друга.

Очевидно, что если система состоит из N зарядов, то в выражении (6.3) будет N слагаемых того же вида. Один из способов написания такой суммы по парам зарядов следующий

(6. 4)

Знак двойной суммы в (6.4) обозначает: возьмите i=1 и суммируйте по k=2,3,4,…,N; затем возьмите i=2 и суммируйте по k=1,3,4,…N; и т.д. до i=N. Ясно, что при этом каждая пара войдет в сумму дважды, поэтому перед знаком суммы стоит множитель 1/2.

На основании (1.15) потенциальную энергию (6.4) системы зарядов можно представить следующим образом

(6.5)

где φi - потенциал, создаваемый всеми зарядами кроме qi , в той точке, где помещается заряд qi .

Обобщение полученного выражения (6.5) на случай непрерывного распределения заряда с объемной плотностью ρ производится аналогично переходу от (1. 15) к (1.16):

(6.6)

Энергия заряженного проводника

Как известно, заряд сосредоточивается на поверхности проводника, причем поверхность проводника эквипотенциальна. Разбивая эту поверхность на маленькие участки, каждый из которых имеет заряд Δq, и учитывая, что потенциал в месте расположения каждого из зарядов одинаков, имеем

(6.7)

Так как емкость проводника C=q/φ , то выражение (6.7) может быть также представлено, как

(6.8)

Энергия заряженного конденсатора

Пусть заряд +q находится на обкладке с потенциалом φ1а заряд —q на обкладке с потенциалом φ2. Тогда на основании тех же рассуждений, которые привели к выражению (6.7), получим

(6.9)

где U — разность потенциалов на обкладках конденсатора. Аналогично переходу от (6.7) к (6.8) выражение для энергии конденсатора может быть представлено также в виде

(6.10)

Энергия электрического поля

Выражение для энергии в виде (6.6) можно истолковать так. Потенциальная энергия заряда ρdV равна произведению этого заряда на потенциал в той же точке. Вся энергия поэтому получается интегрированием по всему заряду. Оказывается, однако, что энергию можно выразить также и через величину, характеризующую само электрическое поле, — через напряженность

E.

Согласно уравнению Пуассона . Выразим отсюда ρ и подставим в (6.6)

(6.11)

Распишем подинтегральное выражение следующим образом

(6.12)

Тогда (6.11) перепишется, как

(6.13)

Преобразуем второй интеграл в (6.13) при помощи теоремы Остроградского -Гаусса из объемного в поверхностный

(6.14)

Возьмем поверхность, которая простирается до бесконечности, так что интеграл по объему обращается в интеграл по всему пространству. Пусть выбранная поверхность имеет форму сферы с центром в начале координат и стремящимся к бесконечности радиусом. Потенциал φ изменяется с радиусом как 1/R, а grad φ как 1/R

2. Площадь же поверхности сферы растет как R2. Таким образом интеграл по поверхности убывает с ростом радиуса как (1/R)(1/R2)R2=(1/R). Итак, если интегрирование ведется по всему пространству, то поверхностный интеграл обратится в нуль и окончательно получим

(6.15)

Последнее соотношение можно толковать, говоря, что в том месте пространства, где присутствует электрическое поле, состредоточена и энергия, а плотность ее (количество энергии в единице объема) равна

(6.16)

Если пространство заполнено изотропным диэлектриком, то выражение для плотности энергии будет иметь вид

(6. 17)

Рассмотрим в качестве примера плоский конденсатор. Его энергия может быть представлена через заряд на обкладках согласно (6.9). Однако можно выразить его энергию и через поле между обкладками. Емкость плоского конденсатора равна

(6.18)

Подставим (6.18) в (6.10) и получим

(6.19)

где V — объем пространства между пластинами. Откуда для плотности энергии получается выражение совпадающее с (6.17).

Где же в действительности локализована энергия — там, где заряд, (в данном случае на обкладках конденсатора) или там где, поле, (т.е. в зазоре между обкладками)? В рамках электростатики дать ответ на этот вопрос невозможно.

Меняющиеся во времени поля могут существовать независимо от возбудивших их зарядов, откуда следует, что носителем энергии является поле. Рассмотрим, например, случай, когда движущиеся в антенне заряды возбуждают электромагнитные волны, которые, достигнув антенны приемника, приводят в движение заряды в его антенне. Передача сигнала при этом очевидно связана с передачей энергии. Электромагнитные волны распространяются с конечной скоростью, и им требуется некоторое время, чтобы покрыть расстояние от передатчика до приемника. Заряды в передающей антенне при этом уже не движутся, а в приемной еще не движутся. Очевидно, что энергия должна сохраняться во все моменты, в том числе и в этот промежуток времени. Остается сделать заключение, что энергия в этот промежуток времени локализована в электромагнитном поле волны. Движение зарядов в антенне начнется с приходом волны в ту точку, где расположен приемник, и это движение будет связано с электромагнитной энергией, принесенной волной.

Рассмотрим роль диэлектрика при определении плотности энергии. Представим (6.17) как

(6.20)

Первое из слагаемых в правой части совпадает с (6.16) и является, таким образом, плотностью энергии электрического поля в вакууме. Покажем, что второе слагаемое представляет собой энергию, затрачиваемую на поляризацию единицы объема диэлектрика. Выразим работу при поляризации единицы объема диэлектрика как

(6.21)

Так как P = κε0E, то dP = κε0dE и dA =κε0EdE. Представим dA как

(6. 22)

Откуда

(6.23)

что и требовалось показать.

Энергия системы двух заряженных тел

Представим себе систему из двух заряженных тел в вакууме. Пусть одно тело создает в окружающем пространстве поле E1, а другое — поле E2, так что результирующее поле E обоих тел равно

(6.24)

и

(6.25)

Полная энергия системы найдется как интеграл по всему пространству от плотности энергии (6.16)

(6. 26)



Первые два интеграла в правой части (6.26) представляют собой собственную энергию первого и второго тела, соответственно, а третье слагаемое есть их взаимная энергия. Суммарная положительная собственная энергия тел всегда больше (или равна) их взаимной энергии, могущей иметь как положительные, так и отрицательные значения. Как видно из (6.26) энергия электрического поля не обладает свойством аддитивности, т.е. энергия поля E, являющегося суммой полей E1 и E2, вообще говоря не равна сумме энергий слагаемых полей.



Сайт управляется системой uCoz

Энергия системы зарядов, уединенного проводника и конденсатора. Энергия электростатического поля

Энергия системы неподвижных точеч­ных зарядов

Найдем потенциальную энергию системы двух точечных зарядов Q1 и Q2, находящихся на расстоянии r друг от друга. Каждый из этих зарядов в поле другого обладает потенциальной энергией:

где φ12 и φ21 — соответственно потенциа­лы, создаваемые зарядом Q2 в точке на­хождения заряда Q1 и зарядом Q1 в точке нахождения заряда Q2. Потенциал поля точечного заряда равен:

поэтому

W1=W2=W

и

Добавляя к системе из двух зарядов по­следовательно заряды Q3, Q4, …, можно убедиться в том, что в случае n непод­вижных зарядов энергия взаимодействия системы точечных зарядов равна

(3)

где i — потенциал, создаваемый в той точке, где находится заряд Qi, всеми за­рядами, кроме i-го.

Нужна помощь в написании работы?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Наша система гарантирует сдачу работы к сроку без плагиата. Правки вносим бесплатно.

Заказать работу

Энергия заряженного уединенного проводника

Пусть имеется уединенный проводник, заряд, емкость и потенциал которого соответственно равны Q, С, φ. Увеличим заряд этого проводника на dQ. Для этого необходимо перенести заряд dQ из бесконечности на уединенный провод­ник, затратив на это работу, равную

Чтобы зарядить тело от нулевого потенци­ала до , необходимо совершить работу

Энергия заряженного проводника рав­на той работе, которую необходимо совершить, чтобы зарядить этот проводник:

(4)

Эту формулу можно получить и из того, что потенциал проводника во всех его точках одинаков, так как поверхность проводника является эквипотенциальной. Полагая потенциал проводника равным , из (3) найдем

где – заряд проводника.

Энергия заряженного конденсато­ра

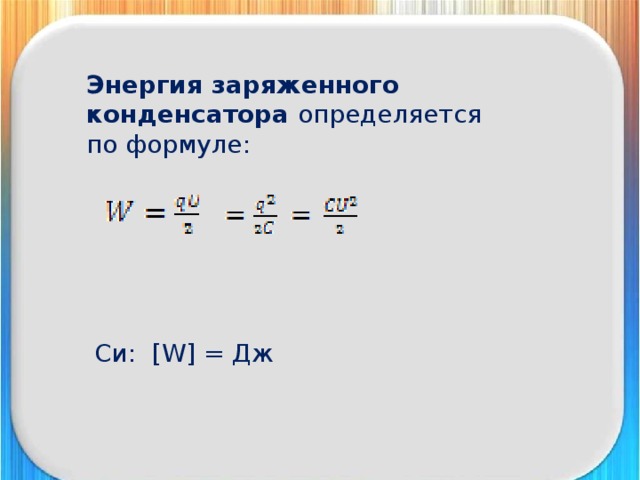

Как всякий заряженный проводник, конденсатор обладает энергией, которая в соответствии с формулой (4) равна

(5)

где Q — заряд конденсатора, С — его ем­кость,  — разность потенциалов между обкладками.

Используя выражение (5), можно найти механическую силу, с которой пластины конден­сатора притягивают друг друга. Для этого предположим, что расстояние х меж­ду пластинами меняется, например, на величину dx. Тогда действующая сила со­вершает работу

dA=Fdx

вследствие уменьшения потенциальной энергии системы

F dx = –dW,

откуда

(6)

Подставив в (5) в формулу емкости плоского конденсатора, по­лучим

(7)

Производя дифференцирование при кон­кретном значении энергии (см. (6) и (7)), найдем искомую силу:

,

где знак минус указывает, что сила F является силой притяжения.

Энергия электростатического поля

Преобразуем формулу (5), выражающую энергию плоского конденсатора посредством зарядов и потенциалов, воcпользовавшись выражением для емкости плоского конденсатора (C = 0S/d) и раз­ности потенциалов между его обкладками ( = Ed). Тогда получим

(8)

где V = Sd — объем конденсатора. Эта форму­ла показывает, что энергия кон­денсатора выражается через величину, характеризующую электростатическое по­ле,— напряженность Е.

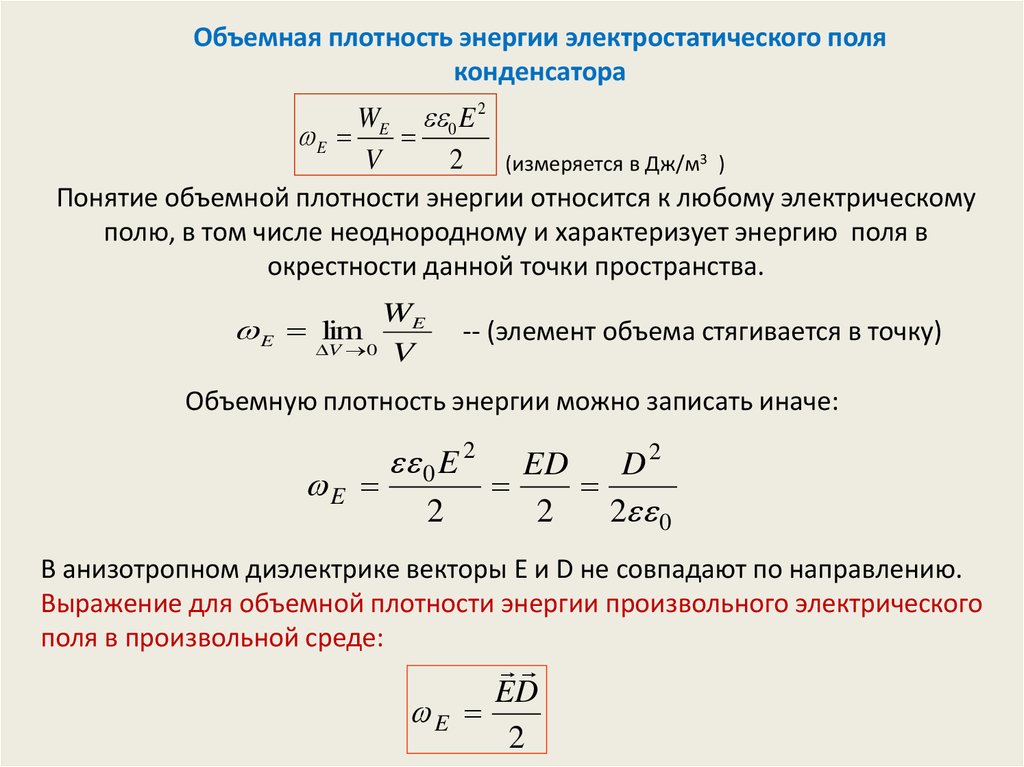

Объемная плотность энергии электростатического поля (энергия единицы объема)

Формулы (5) и (8) соответствен­но связывают энергию конденсатора с за­рядом на его обкладках и с напряженно­стью поля. Возникает, естественно, вопрос о локализации электростатической энер­гии и что является ее носителем — заряды или иоле? Ответ на этот вопрос может дать только опыт. Электростатика изучает постоянные во времени поля неподвижных зарядов, т. е. в ней поля и обусловившие их заряды неотделимы друг от друга. По­этому электростатика ответить на постав­ленные вопросы не может. Дальнейшее развитие теории и эксперимента показало, что переменные во времени электрические и магнитные поля могут существовать обо­собленно, независимо от возбудивших их зарядов, и распространяются в пространстве в виде электромагнитных волн, спо­собных переносить энергию. Это убеди­тельно подтверждает основное положение теории близкодействия о локализации энергии в поле и что носителем энергии является поле.

3.6. Примеры решения задач к разделу 3


Пример 1.

Плоский конденсатор заряжен и отключен от источника. Определите силу притяжения пластин конденсатора.
Ответ: отключенный конденсатор — электрически замкнутая система (Q = const), поэтому , где .

Пример 2.
Вычислите силу взаимодействия обкладок сферического конденсатора, если он заполнен диэлектриком с проницаемостью = 6, а радиусы R1 и R2 равны соответственно 6 и 8 см. Конденсатор подключен к источнику с разностью потенциалов

Решение

Потенциальная энергия сферического конденсатора , подставляя выражение для емкости конденсатора получаем . Сила, действующая, например, на внешнюю обкладку составит

; F = 3 ·10-3 Н.

Пример 3.
Цилиндрический конденсатор с радиусами обкладок соответственно R1 = 10 и R2 = 15 см, заполненный диэлектриком с проницаемостью = 4, подключен к источнику с разностью потенциалов = 3·102 В. Определите силу взаимодействия обкладок на единицу h = 1 м длины конденсатора.

Решение

Погонная энергия заряженного цилиндрического конденсатора есть

.

Сила взаимодействия обкладок ; F = 4,1 10-4 Н / м.

Пример 4.
Потенциал наэлектризованного металлического шара и напряженность ЭСП на расстоянии а = 5 см от его поверхности составляют = 1,2·104 В; Е = 6·104 В / м. Определите энергию W шара.

Решение

Для определения энергии необходимо найти радиуса R шара и заряд Q на его поверхности. Находим их из известных соотношений: и . Тогда ; W = 4·10-4 Дж.

Пример 5.
1) Сферическую тонкостенную оболочку радиуса R1, равномерно заряженную по поверхности зарядом Q, расширили до радиуса R2. Определите работу А12, совершенную при расширении силами ЭСП.
Ответ: .
2) В центре сферической тонкостенной оболочки, по поверхности которой равномерно распределен заряд Q = 5 мкКл, расположен точечный заряд Q0 = 1,5 мкКл. Определите работу сил ЭСП при расширении оболочки, т.е. при увеличении ее радиуса от R1 = 50 мм до R2 = 0,1 м.
Ответ: ; А12 = 1,8 Дж.

Пример 6.
Система проводников состоит из двух концентрических тонкостенных металлических оболочек радиусов R1 и R2 и зарядами на оболочках соответственно Q1 и Q2. Определите полную энергию W системы.

Решение

Полная энергия системы двух сфер есть сумма их собственных энергий и потенциальной энергии взаимодействия , каждое из слагаемых есть:

; ; .
.

Пример 7.
1) У плоского конденсатора с площадью пластин S и расстоянием d между ними одна из пластин заземлена. Конденсатор заряжен и отключен от источника. Определите энергию 2-ой обкладки в ЭСП первой.

Решение

Потенциал ЭСП, создаваемого 1-ой (заземленной) обкладкой в месте расположения элементарных зарядов на 2-ой обкладке, равен . Потенциальная энергия элементарных зарядов на 2-ой обкладке в ЭСП первой составит

.

2) Плоский конденсатор с пластинами площадью S = 0,02 м2 каждая и расстоянием между ними d = 0,5 см заполнен диэлектриком с = 4. Конденсатор заряжается до разности потенциалов = 0,1 кВ после чего отключается от источника. Какую работу необходимо затратить, чтобы удалить диэлектрик из конденсатора?

Решение

Энергия конденсатора с диэлектриком , после извлечения диэлектрика . Искомая работа есть

; А = 2·10-8 Дж.

3) Пусть имеется плоский воздушный конденсатор с площадью обкладок S. Какую работу А12 против сил ЭСП надо совершить, чтобы медленно увеличить расстояние между обкладками от d1 до d2, если при этом поддерживать неизменными заряд Q на обкладках.

Решение

Работа внешних сил расходуется на изменение внутренней энергии конденсатора. Здесь существенно, что по условию Q = const, поэтому энергию удобно вычислять по формуле , тогда .

Пример 8.
1) Максимальная электроемкость конденсатора настройки в радиоэлектронном устройстве равна 100 пФ (1 пФ = 1·10-12 Ф). Путем поворота подвижных пластин электроемкость конденсатора может быть уменьшена до 10 пФ. Предположим, что конденсатор подключен к источнику с разностью потенциалов = 0,3 кВ, когда его емкость максимальна. Затем ручка настройки поворачивается, и электроемкость конденсатора становится минимальной. Какая работа совершается при повороте ручки настройки?

Решение

Энергия заряженного конденсатора с электроемкостью С равна . Искомая работа (здесь внешней силы) равна разности энергий конденсатора после и до поворота ручки настройки, т. е. ; А = -4,1·10-6 Дж.
2) Максимальная электроемкость плоского конденсатора переменной электроемкости С1 = 400 пФ, минимальная — С2 = 2 пФ. Изменение электроемкости в этих пределах достигается поворотом рукоятки ротора на 1800, при этом подвижные пластины остаются параллельными неподвижным. Момент сил трения в подшипниках ротора М = 5,00 10-6 Н м. Какую работу надо совершить, чтобы изменить электроемкость конденсатора от максимальной до минимальной, если конденсатор подключен к источнику с разностью потенциалов = 100 В?
Ответ: ; А=13,8 10-6 Дж.

Пример 9.
Пластины плоского многопластинчатого конденсатора площадью S = 20 см2 каждая разделены слюдяным диэлектриком ( = 6) толщиной d = 5 10-5 м. При разности потенциалов на конденсаторе = 0,33 кВ энергия ЭСП в нем W = 7,7·10-4 Дж. Определите электроемкость конденсатора и число N пластин.
Ответ: ; С=3,21·10-8 Ф; ; ; N = 17.

Пример 10.
Число удаленных друг от друга ртутных капелек N = 100, радиусом r = 1 мм каждая заряжены до одинакового потенциала = 9 В. Капельки соединяются в одну большую радиуса R. Определите изменение W электростатической составляющей энергии капель.

Решение

Заряд на каждой капельке , и энергия всех удаленных друг от друга капелек . После слияния капель в одну заряды и объемы складываются, поэтому и , откуда .
Энергия большой капли составит . Изменение энергии ; = 8,2·10-9 Дж.

Пример 11.
1) Заряды на обкладках двух конденсаторов с электроемкостями С1 и С2 равны соответственно Q1 и Q2. Конденсаторы соединяют параллельно одноименными обкладками. Проанализируйте ситуацию и покажите, что при соединении конденсаторов энергия батареи уменьшается. Укажите на возможные «каналы» потери энергии. На основе полученного результата проанализируйте, возможна ли ситуация, при которой энергия не теряется.

Решение

Энергия конденсаторов до их соединения равна При параллельном соединении электроемкости конденсаторов складываются, поэтому энергия ЭСП батареи составит Изменение энергии при этом составит
Уменьшение энергии произошло за счет ее излучения во внешнее пространство и превращения во внутреннюю энергию соединительных проводов (при перераспределении зарядов). Потери энергии не происходит, если Q1C2 = Q2C1. Иначе, это отвечает условию
2) Конденсатор с электроемкостью С1 = 1 мкФ, заряженный до разности потенциалов = 0,3 кВ, подключили параллельно к незаряженному конденсатору электроемкостью С2 = 2 мкФ. Вычислите изменение энергии системы конденсаторов после соединения их в батарею и установления в ней равновесия.

Решение

После соединения конденсаторов в батарею ее электроемкость увеличится до значения С = (С1 + С2), но заряд останется неизменным. Следовательно, изменение энергии составит
3) Два конденсатора с электроемкостями С1 = 6 и С2 = 4 мкФ соединены последовательно и вся батарея заряжена до разности потенциалов = 1·104 В. Затем конденсаторы отключаются от источника и соединяются в новую батарею параллельно одноименными обкладками. Определите изменение энергии батареи.

Решение

При последовательном соединении энергия . После параллельного соединения конденсаторов заряд на батарее , а ее электроемкость станет , поэтому энергия .
Изменение энергии:

; = — 5 Дж.

Пример 12.
Точечный заряд Q = 3,0 мкКл находится в центре сферического слоя из диэлектрика с проницаемостью = 3,0. Внутренний радиус R1 cлоя составляет 0,25 см, внешний R2 = 0,5 м. Вычислите энергию W ЭСП в таком слое.

Решение

В тонком сферическом слое толщиной dr и радиуса содержится энергия

Интегрируем далее это выражение по r в пределах от R1 до R2, получаем

; W = 27 мДж.


Пример 13.
Металлическому шару радиуса R1 сообщен заряд Q. Шар окружен сферическим диэлектрическим слоем из материала с проницаемостью ; наружный радиус слоя R2. Вся система находится в неограниченной однородной среде с проницаемостью . Определите энергию ЭСП заряженного шара. Определите энергетическую массу m ЭСП, заключенного в слое.

Решение

Разбиваем мысленно все пространство вокруг шара на сферические слои радиусов r, толщиной dr, объемом . Энергия ЭСП, заключенного в таком слое, составит , где есть объемная плотность энергии ЭСП.
Используя результаты исследования структуры напряженности E(r) такой системы и после интегрирования, получаем .
Для массы m ЭСП в слое согласно формуле Эйнштейна , имеем , где с0 = 3,0·108 м / с — скорость электромагнитных волн в вакууме. Поучительны цифровые оценки: если Q = 2·10-6 Кл, R1 = 0,1 м, R2 = 0,2 м, = 2, то m = 1·10-18 кг. Это намного больше, чем массы покоящихся электрона, протона, и др.

Пример 14.
Вычислите энергию Wp ЭСП между двумя эквипотенциальными поверхностями на расстояниях R1 = 5 и R2 = 10 см от весьма тонкого металлического провода длиной h = 1 м, линейная плотность заряда которого = 5·10-8 Кл / м.

Решение

Предполагаем здесь проводник достаточно длинным, поэтому краевыми эффектами пренебрегаем. В тонком воображаемом цилиндрическом слое радиуса r и толщиной dr, расположенном соосно с проводником, ЭСП обладает элементарной энергией . Интегрируя эти элементарные энергии в пределах от R1 до R2, получаем ; Wp = 1,6·10-5 Дж.
