как проверить конденсатор мультиметром инструкция с фото

Для проверки работоспособности радиоэлементов существует несколько приемов и приборов. В частности, для измерения емкости и проверки состояния конденсаторов лучше всего подходит LC-метр. Однако в ситуациях, когда его нет под рукой, может выручить обычный мультиметр.

Содержание:

  1. Как он работает и зачем он нужен
  2. Подготовка перед проверкой
  3. Ход проверки
  4. Проверка на ёмкость
  5. Проверка вольтметром
  6. Проверка на короткое замыкание
  7. Проверка автомобильного конденсатора

Как работает конденсатор и зачем он нужен

Конденсатор – это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой – он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор – это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок (проводников), разделенных между собой изолирующим материалом (диэлектриком).

простая схема конденсатора

Так каков принцип действия этого устройства? На одной пластинке (отрицательной) собирется избыток электронов, на другой — недостаток. А разница между их потенциалами будет называться напряжением. (Для строгого понимания нужно прочесть, например: И.Е. Тамм Основы теории электричества)

В зависимости от того, какой материал используется для обкладки, конденсаторы разделяют на:

  • твердотельные или сухие;
  • электролитические – жидкостные;
  • оксидно-металлические и оксидно-полупроводниковые.

По изолирующему материалу их делят на следующие виды:

  • бумажные;
  • плёночные;
  • комбинированные бумажно-плёночные;
  • тонкослойные;

Чаще всего необходимость проверки с использованием мультиметра возникает при работе с электролитическими конденсаторами.

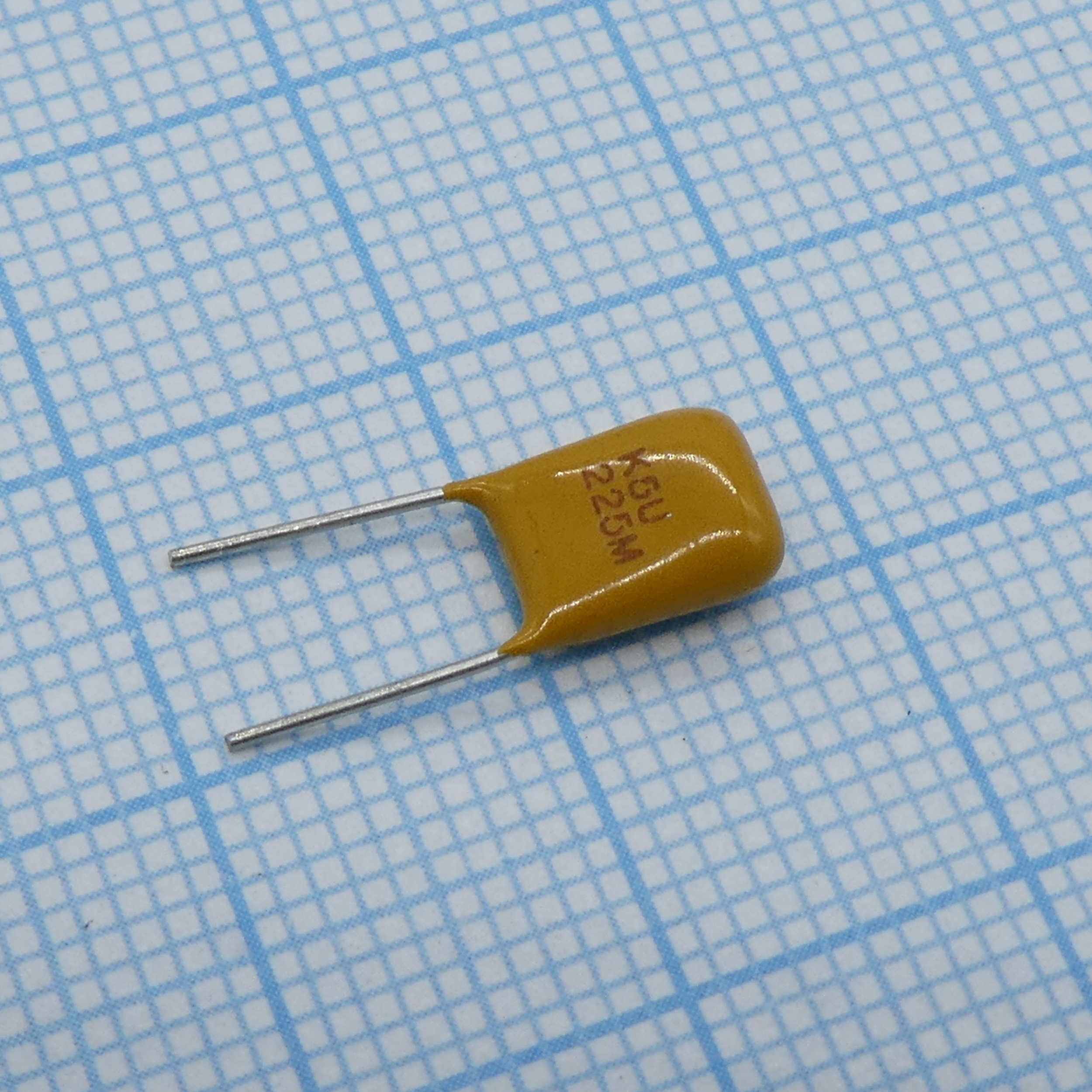

Керамический и электролитический конденсатор

Ёмкость конденсатора находится в обратной зависимости от расстояния между проводниками, и в прямой – от их площади. Чем они больше и ближе друг к другу – тем больше ёмкость. Для её измерения используется микрофарад (mF). Обкладки изготавливаются из алюминиевой фольги, скрученной в рулон. В качестве изолятора выступает слой окисла, нанесенный на одну из сторон. Для обеспечения наибольшей ёмкости устройства, между слоями фольги прокладывается очень тонкая, пропитанная электролитом, бумага. Бумажный или пленочный конденсатор, сделанный по данной технологии, хорош тем, что обкладки разделяет слой окисла в несколько молекул, благодаря чему и удается создавать объемные элементы с большой ёмкостью.

Устройство конденсатора (такой рулон помещается в алюминиевый корпус, который в свою очередь кладется в пластиковый изолирующий короб)

На сегодня конденсаторы используются практически в каждой электронной схеме. Их выход из строя чаще всего связан с истечением срока годности. Некоторым электролитическим растворам присуще «усыхание», в процессе которого уменьшается их ёмкость. Это сказывается на работе цепи и форме сигнала, проходящего по ней.

Примечательно, что это характерно даже для неподключенных в схему элементов. Средний срок службы – 2 года. С этой периодичностью и рекомендуется проводить проверку всех установленных элементов.

Обозначение конденсаторов на схеме.
Обычный, электролитический, переменный и подстроечный.

Подготовка перед проверкой

В первую очередь следует выбрать инструмент для проведения проверки. Сегодня в широком ассортименте можно найти мультиметры с аналоговой стрелочной индикацией и жидкокристаллическим дисплеем. Последние отличает высокая точность измерений и удобство эксплуатации, однако для проверки конденсаторов многие предпочитают брать стрелочный мультиметр – легче и понятнее отследить плавное перемещение стрелки, чем «прыгающие» цифры.

Мультиметр с аналоговой шкалой и цифровой мультиметр

Стоит упомянуть, что конденсатор пропускает переменный ток в обоих направлениях, а постоянный – в одном до полной зарядки. У мультиметра есть собственный источник питания, который, соответственно, обладает своей полярностью и номинальным напряжением. Эту особенность инструмента и используют для диагностики.

Для подготовки к проверке:

  • Переведите переключатель в рабочее положение для измерения сопротивления, чаще всего он обозначается аббревиатурой OHM или символом Ω. В некоторых источниках говорится, что удобнее поставить «на сигнал», однако это менее эффективно – этот способ позволит проверить элемент на пробой, без учета других причин неисправности.
  • Отградуируйте прибор с помощью механической регулировки, необходимо, что стрелка совпадала с крайней риской.
  • Снять заряд с конденсатора. Этот пункт обязателен даже для тех деталей, которые не были выпаяны из схемы – на выводах может оставаться остаточное напряжение. Для его снятия нужно замкнуть клеммы. Для небольших элементов подойдет любой проводящий предмет – отвертка, нож, пинцет и т.д. Для конденсаторов с большой ёмкостью, рассчитанные для работы в 220 В сети лучше воспользоваться пробником с одной лампой, 380 В – с несколькими последовательно подключенными.
    Соблюдайте предельную осторожность и не соединяйте выводы элемента друг с другом – даже пусковой конденсатор, применяемый в бытовой технике, может нанести сильный вред организму.

Ход проверки

Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки. Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.

Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»

Кстати, надо заметить, современное элементы снабжены специальными щелями для безопасного выхода схемы из строя. Иначе взрыв мог бы сильно испортить всю плату.

Но бывает и так

Перед тем как проверить элемент мультиметром, следует определить его тип: полярный или неполярный. Электролитические относятся к первой категории – их припаивают к контактам на схеме с соблюдением полярности: плюс – к плюсу, минус – к минусу. Соответственно, и клеммы мультиметра следует подключать согласно данному правилу. Неполярный конденсатор устанавливается без учета этих особенностей. Он, как и бумажный или керамический конденсатор, можно присоединяться к прибору в любом направлении.

Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:

  • При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
  • Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.

В обоих случаях исправность элементов уже не восстановить и их следует выбросить.

Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.

Проверка на ёмкость

Проверив сопротивление, мы лишь частично выполняем условия. Простая работоспособность элемента еще не говорит о том, что он работает правильно – в некоторых случаях очень важна точность в работе, к примеру, если проверяется конденсатор микроволновки или колебательного контура. Чтобы убедиться в том, что конденсатор накапливает и удерживает заряд, нужно проверить емкость.

Для этого нужно повернуть тумблер мультиметра на режим CX. Здесь стоит сказать, что проведение этой процедуры возможно лишь с помощью качественного цифрового прибора, но даже в таком случае точность измерений остается приблизительной. При использовании стрелочного инструмента стрелка после подключения начинает быстро отклоняться. В свою очередь это лишь косвенное доказательство исправности элемента, лишь подтверждающее то, что он набирает заряд. О том, как правильно подключать тестер к конденсатору в режиме ёмкости должно быть указано в инструкции пользователя. Не забывайте, что электролитический конденсатор необходимо присоединять, соблюдая полярность. Как правило, анодный (положительный) контакт несколько длиннее катодного (отрицательного).

Ниже размещено интересное радиолюбительское видео, где в середине проводится измерение емкости.

Предел измерения следует выбирать исходя из значения емкости, указанного на корпусе конденсатора. Так, к примеру, если номинальная емкость составляет 9,5 мкФ, необходимо измерять её, переведя тумблер на значение 20 µ. Если итоговые показатели измерений сильно отличаются от номинальных, значит радиодеталь неисправна.

Проверка вольтметром

Если под рукой не оказалось тестера, проверить работоспособность элемента можно с помощью другого электроизмерительного прибора – вольтметра.

  1. Рекомендуется, но не обязательно, отсоединять деталь от электрической цепи – можно проверить все и на плате, отсоединив только один контакт.
  2. Теперь нужно зарядить конденсатор под напряжением ниже номинала. К примеру, для 25V-ного конденсатора подойдет 9V, а для 600V-ного – 400V. Подсоедините прибор и дайте несколько секунд для зарядки. Во избежание порчи во время зарядки следует проверить полярность выводов и клемм. Время зарядки зависит от разности номинала и питающего напряжения. Так, высоковольтный конденсатор можно зарядить только с помощью мощного прибора, превышающего эту величину.
  3. Через некоторое время конденсатор необходимо подключить к вольтметру и замерить напряжение. Для определения исправности надо зафиксировать начальный показатель – если он приблизительно равен или чуть ниже номинала, то элемент исправен. Значительно меньшее напряжение говорит о том, что конденсатор быстро теряет заряд и уже не может выполнять свою задачу (в среднем обычный конденсатор должен удерживать номинальный заряд на протяжении не менее получаса). После подключения через вольтметр радиоэлемент начнет разряжаться, поэтому важно записать напряжение, показанное сразу после подключения.

Проверка на короткое замыкание

Обратите внимание, что данный способ относительно небезопасен и не рекомендуется его использование людьми без необходимого опыта и знаний.

  1. Для начала следует отсоединить конденсатор от схемы и ненадолго (до 4 сек) подключить к источнику питания.
  2. Отсоединив от источника питания, замкните выводы конденсатора с помощью электропроводящего инструмента (отвертка, пинцет, нож). Будьте осторожны: используйте для этого только заизолированный предмет или наденьте на руки резиновые перчатки.
  3. При замыкании выводов произойдет короткое замыкание, сопровождающееся вылетом искры, по виду которой и можно судить о состоянии элемента: если проскочила сильная и яркая искра, конденсатор в норме, тусклая и слабая искра говорит о неисправности.

А вот это видео мы настоятельно рекомендуем посмотреть, т.к. оно очень подробное и охватывает все аспекты нашей темы:

Проверка конденсатора на плате (не выпаивая)

На самом деле, механизм аналогичен, поэтому просто рекомендуем посмотреть это видео, оно должно закрыть все оставшиеся вопросы.

Проверка автомобильного конденсатора

В системах зажигания большинства современных автомобилей используется электронный коммутатор (по привычке называемый так же, как предшествующий ему механический прибор), распределяющий зажигание на свечи, которые, в свою очередь, подают искры на цилиндры двигателя. Считается, что поломка этого устройства требует его немедленной полной замены, однако, если причина неисправности в конденсаторе, используемом в конструкции, можно попробовать поменять только его. Для проверки на трамблере используется амперметр.

  1. Подключив амперметр к выводам конденсатора, включите зажигание и разомкните их.
  2. Обратите внимание на показатели амперметра – если стрелка сместилась с 2-4 А до нуля, наш элемент вышел из строя и надо его заменить.

Самостоятельно проверить автомобильный конденсатор можно и без специального оборудования. Для этого нужно подключить к контактам переносную лампочку небольшой мощности. Если радиоэлемент в порядке, то она не загорится после включения зажигания.

как проверить конденсатор мультиметром инструкция с фото

Для проверки работоспособности радиоэлементов существует несколько приемов и приборов. В частности, для измерения емкости и проверки состояния конденсаторов лучше всего подходит LC-метр. Однако в ситуациях, когда его нет под рукой, может выручить обычный мультиметр.

Содержание:

  1. Как он работает и зачем он нужен
  2. Подготовка перед проверкой
  3. Ход проверки
  4. Проверка на ёмкость
  5. Проверка вольтметром
  6. Проверка на короткое замыкание
  7. Проверка автомобильного конденсатора

Как работает конденсатор и зачем он нужен

Конденсатор – это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой – он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор – это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок (проводников), разделенных между собой изолирующим материалом (диэлектриком).

простая схема конденсатора

Так каков принцип действия этого устройства? На одной пластинке (отрицательной) собирется избыток электронов, на другой — недостаток. А разница между их потенциалами будет называться напряжением. (Для строгого понимания нужно прочесть, например: И.Е. Тамм Основы теории электричества)

В зависимости от того, какой материал используется для обкладки, конденсаторы разделяют на:

  • твердотельные или сухие;
  • электролитические – жидкостные;
  • оксидно-металлические и оксидно-полупроводниковые.

По изолирующему материалу их делят на следующие виды:

  • бумажные;
  • плёночные;
  • комбинированные бумажно-плёночные;
  • тонкослойные;

Чаще всего необходимость проверки с использованием мультиметра возникает при работе с электролитическими конденсаторами.

Керамический и электролитический конденсатор

Ёмкость конденсатора находится в обратной зависимости от расстояния между проводниками, и в прямой – от их площади. Чем они больше и ближе друг к другу – тем больше ёмкость. Для её измерения используется микрофарад (mF). Обкладки изготавливаются из алюминиевой фольги, скрученной в рулон. В качестве изолятора выступает слой окисла, нанесенный на одну из сторон. Для обеспечения наибольшей ёмкости устройства, между слоями фольги прокладывается очень тонкая, пропитанная электролитом, бумага. Бумажный или пленочный конденсатор, сделанный по данной технологии, хорош тем, что обкладки разделяет слой окисла в несколько молекул, благодаря чему и удается создавать объемные элементы с большой ёмкостью.

Устройство конденсатора (такой рулон помещается в алюминиевый корпус, который в свою очередь кладется в пластиковый изолирующий короб)

На сегодня конденсаторы используются практически в каждой электронной схеме. Их выход из строя чаще всего связан с истечением срока годности. Некоторым электролитическим растворам присуще «усыхание», в процессе которого уменьшается их ёмкость. Это сказывается на работе цепи и форме сигнала, проходящего по ней. Примечательно, что это характерно даже для неподключенных в схему элементов. Средний срок службы – 2 года. С этой периодичностью и рекомендуется проводить проверку всех установленных элементов.

Обозначение конденсаторов на схеме.
Обычный, электролитический, переменный и подстроечный.

Подготовка перед проверкой

В первую очередь следует выбрать инструмент для проведения проверки. Сегодня в широком ассортименте можно найти мультиметры с аналоговой стрелочной индикацией и жидкокристаллическим дисплеем. Последние отличает высокая точность измерений и удобство эксплуатации, однако для проверки конденсаторов многие предпочитают брать стрелочный мультиметр – легче и понятнее отследить плавное перемещение стрелки, чем «прыгающие» цифры.

Мультиметр с аналоговой шкалой и цифровой мультиметр

Стоит упомянуть, что конденсатор пропускает переменный ток в обоих направлениях, а постоянный – в одном до полной зарядки. У мультиметра есть собственный источник питания, который, соответственно, обладает своей полярностью и номинальным напряжением. Эту особенность инструмента и используют для диагностики.

Для подготовки к проверке:

  • Переведите переключатель в рабочее положение для измерения сопротивления, чаще всего он обозначается аббревиатурой OHM или символом Ω. В некоторых источниках говорится, что удобнее поставить «на сигнал», однако это менее эффективно – этот способ позволит проверить элемент на пробой, без учета других причин неисправности.
  • Отградуируйте прибор с помощью механической регулировки, необходимо, что стрелка совпадала с крайней риской.
  • Снять заряд с конденсатора. Этот пункт обязателен даже для тех деталей, которые не были выпаяны из схемы – на выводах может оставаться остаточное напряжение. Для его снятия нужно замкнуть клеммы. Для небольших элементов подойдет любой проводящий предмет – отвертка, нож, пинцет и т.д. Для конденсаторов с большой ёмкостью, рассчитанные для работы в 220 В сети лучше воспользоваться пробником с одной лампой, 380 В – с несколькими последовательно подключенными. Соблюдайте предельную осторожность и не соединяйте выводы элемента друг с другом – даже пусковой конденсатор, применяемый в бытовой технике, может нанести сильный вред организму.

Ход проверки

Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки. Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.

Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»

Кстати, надо заметить, современное элементы снабжены специальными щелями для безопасного выхода схемы из строя. Иначе взрыв мог бы сильно испортить всю плату.

Но бывает и так

Перед тем как проверить элемент мультиметром, следует определить его тип: полярный или неполярный. Электролитические относятся к первой категории – их припаивают к контактам на схеме с соблюдением полярности: плюс – к плюсу, минус – к минусу. Соответственно, и клеммы мультиметра следует подключать согласно данному правилу. Неполярный конденсатор устанавливается без учета этих особенностей. Он, как и бумажный или керамический конденсатор, можно присоединяться к прибору в любом направлении.

Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:

  • При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
  • Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.

В обоих случаях исправность элементов уже не восстановить и их следует выбросить.

Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.

Проверка на ёмкость

Проверив сопротивление, мы лишь частично выполняем условия. Простая работоспособность элемента еще не говорит о том, что он работает правильно – в некоторых случаях очень важна точность в работе, к примеру, если проверяется конденсатор микроволновки или колебательного контура. Чтобы убедиться в том, что конденсатор накапливает и удерживает заряд, нужно проверить емкость.

Для этого нужно повернуть тумблер мультиметра на режим CX. Здесь стоит сказать, что проведение этой процедуры возможно лишь с помощью качественного цифрового прибора, но даже в таком случае точность измерений остается приблизительной. При использовании стрелочного инструмента стрелка после подключения начинает быстро отклоняться. В свою очередь это лишь косвенное доказательство исправности элемента, лишь подтверждающее то, что он набирает заряд. О том, как правильно подключать тестер к конденсатору в режиме ёмкости должно быть указано в инструкции пользователя. Не забывайте, что электролитический конденсатор необходимо присоединять, соблюдая полярность. Как правило, анодный (положительный) контакт несколько длиннее катодного (отрицательного).

Ниже размещено интересное радиолюбительское видео, где в середине проводится измерение емкости.

Предел измерения следует выбирать исходя из значения емкости, указанного на корпусе конденсатора. Так, к примеру, если номинальная емкость составляет 9,5 мкФ, необходимо измерять её, переведя тумблер на значение 20 µ. Если итоговые показатели измерений сильно отличаются от номинальных, значит радиодеталь неисправна.

Проверка вольтметром

Если под рукой не оказалось тестера, проверить работоспособность элемента можно с помощью другого электроизмерительного прибора – вольтметра.

  1. Рекомендуется, но не обязательно, отсоединять деталь от электрической цепи – можно проверить все и на плате, отсоединив только один контакт.
  2. Теперь нужно зарядить конденсатор под напряжением ниже номинала. К примеру, для 25V-ного конденсатора подойдет 9V, а для 600V-ного – 400V. Подсоедините прибор и дайте несколько секунд для зарядки. Во избежание порчи во время зарядки следует проверить полярность выводов и клемм. Время зарядки зависит от разности номинала и питающего напряжения. Так, высоковольтный конденсатор можно зарядить только с помощью мощного прибора, превышающего эту величину.
  3. Через некоторое время конденсатор необходимо подключить к вольтметру и замерить напряжение. Для определения исправности надо зафиксировать начальный показатель – если он приблизительно равен или чуть ниже номинала, то элемент исправен. Значительно меньшее напряжение говорит о том, что конденсатор быстро теряет заряд и уже не может выполнять свою задачу (в среднем обычный конденсатор должен удерживать номинальный заряд на протяжении не менее получаса). После подключения через вольтметр радиоэлемент начнет разряжаться, поэтому важно записать напряжение, показанное сразу после подключения.

Проверка на короткое замыкание

Обратите внимание, что данный способ относительно небезопасен и не рекомендуется его использование людьми без необходимого опыта и знаний.

  1. Для начала следует отсоединить конденсатор от схемы и ненадолго (до 4 сек) подключить к источнику питания.
  2. Отсоединив от источника питания, замкните выводы конденсатора с помощью электропроводящего инструмента (отвертка, пинцет, нож). Будьте осторожны: используйте для этого только заизолированный предмет или наденьте на руки резиновые перчатки.
  3. При замыкании выводов произойдет короткое замыкание, сопровождающееся вылетом искры, по виду которой и можно судить о состоянии элемента: если проскочила сильная и яркая искра, конденсатор в норме, тусклая и слабая искра говорит о неисправности.

А вот это видео мы настоятельно рекомендуем посмотреть, т.к. оно очень подробное и охватывает все аспекты нашей темы:

Проверка конденсатора на плате (не выпаивая)

На самом деле, механизм аналогичен, поэтому просто рекомендуем посмотреть это видео, оно должно закрыть все оставшиеся вопросы.

Проверка автомобильного конденсатора

В системах зажигания большинства современных автомобилей используется электронный коммутатор (по привычке называемый так же, как предшествующий ему механический прибор), распределяющий зажигание на свечи, которые, в свою очередь, подают искры на цилиндры двигателя. Считается, что поломка этого устройства требует его немедленной полной замены, однако, если причина неисправности в конденсаторе, используемом в конструкции, можно попробовать поменять только его. Для проверки на трамблере используется амперметр.

  1. Подключив амперметр к выводам конденсатора, включите зажигание и разомкните их.
  2. Обратите внимание на показатели амперметра – если стрелка сместилась с 2-4 А до нуля, наш элемент вышел из строя и надо его заменить.

Самостоятельно проверить автомобильный конденсатор можно и без специального оборудования. Для этого нужно подключить к контактам переносную лампочку небольшой мощности. Если радиоэлемент в порядке, то она не загорится после включения зажигания.

Как проверить мультиметром конденсатор. | Автоэлектрик

Как проверить конденсатор.

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно. Избегайте лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

Как проверить конденсатор мультиметром

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно. Избегайте лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

  • Потрудившись включить мультиметр в обратном направлении, увидите не разряд конденсатора, но выход из строя очередного детища китайской промышленности. Новичкам полезно знать одну вещь: контакты мультиметра подписаны, избегайте пренебрегать изучением внешнего вида прибора.
  • Черный провод служит нулевым (земля, нейтраль). Подписывается Com (англ. common), помечается значком заземления.
  • Напротив других клемм стоят пределы. Вот, в каком ведет работу, туда втыкайте. Используется для этого красный провод, некоторые мультиметры отказываются работать, если неправильно произвести подсоединение.

Итак, инструкция по работе с тестером понадобится, цвет проводов покажет, куда тыкать. Кажется смешным, пока не попытаешься измерить высокое напряжение, нарезаемое импульсами крошечной микросхемой. Будут мешаться рядом лежащий корпус, провода, много другого. В таких условиях применяют специальные тончайшие щупы, набор лишен аксессуаров. Рекомендуем заранее потренироваться мультиметром вести работу. Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:

Измерение переменного напряжения понадобится большинству. Диапазон помечается знаком тильды ~. Рядом стоит английская буква V (Voltage).

  • Постоянное напряжение помечается схожим образом, рядом стоят тире, точки. Наподобие знака равенства, у которого рассечена нижняя черта тремя более мелкими линиями.
  • Ток часто измеряется постоянный. Будьте внимательны в вопросе, избегая сжечь прибор. Помечается набор диапазонов буквой А (Ampere). В отличие от напряжений, где фигурируют тысячи вольт, мультиметр предлагает довольствоваться десятком. Меньше, нежели ток заряда автомобильного аккумулятора. Процессор ПК суммарно потребляет больше.
  • Номиналы сопротивлений знать полезно, этот сорт радиоэлементов чаще можно извлечь из старой схемы, снабдив новую. Понятно, нельзя ошибиться, или величина погрешности должна быть минимизирована. Шкала сопротивлений помечается буквой Ω (Омега) греческого алфавита. Среда профессионалов своеобразно помечает омы.
  • Самым нужным большинству пользователей покажется режим прозвонки. Нужен проверять диоды, некоторые транзисторы, гораздо чаще при помощи опции просто оценивают целостность проводов. Здесь важно, чтобы цепь не была под током. Иначе тестер сгорит. Помечается режим значком зуммера, либо общепринятым обозначением электрическими схемами диода. Прозвонкой называется, благодаря характерной особенности: пройдя удачный тест, мультиметр начнет тонко пищать.
  • Отдельной темой разговоров назовем проверку транзисторов, диодов на работоспособность при помощи специального гнезда, помечающего эмиттеры, коллекторы, базы, некоторые другие электроды электрорадиоэлементов.

Проверить емкость конденсатора мультиметром

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат — нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода — бестолковая идея. Неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Требуется, чтобы оценить параметры. К примеру, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, понимаем, что делать дальше:

Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
Попутно сопротивлению начнёт расти от нуля до бесконечности.
Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Теперь проводим анализ. Выяснили, годен ли конденсатор, присутствуют некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) — внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.
Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат — нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода — бестолковая идея. Неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Требуется, чтобы оценить параметры. К примеру, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, понимаем, что делать дальше:

  • Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
  • Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
  • Попутно сопротивлению начнёт расти от нуля до бесконечности.
Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Теперь проводим анализ. Выяснили, годен ли конденсатор, присутствуют некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

  • Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) — внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
  • По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Известен простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, не всегда удаётся. Параллельно емкости включены резисторы, дроссели, другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Проведём сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли — цепь разряда барахлит. Пусковой конденсатор авто — возможно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.

дисковых керамических конденсаторов, проверка диэлектрика на утечку и отказ

Секреты проверки керамических дисковых конденсаторов на утечку

Типовые значения керамического дискового конденсатора



Течь керамического конденсатора довольно часто происходила при на него подается высокое напряжение. При обычном тестировании с помощью цифрового измерителя емкости или аналогового измерителя не будет выявлено никаких симптомов и Вы можете подумать, что керамический конденсатор, который вы проверили, исправен.Если вы пропустите этот конденсатор, шансы на ремонт оборудования у вас уменьшатся. очень тонкий. В мониторе компьютера используется керамический дисковый конденсатор и высоковольтный тип с полимерным покрытием. часто встречается в области источника питания, высокого напряжения и монитора с электронно-лучевой трубкой. Когда он выходит из строя, это может привести к неустойчивому или прерывистому проблемы с монитором, такие как мигающий дисплей, отсутствие изображения, отсутствие одной из цветных полос и т. д.









Дисковые керамические конденсаторы с полимерным покрытием


Использование аналогового и цифрового измерителя емкости не позволит точно проверить неисправность керамического конденсатора даже вне цепи. Течь керамического конденсатора в электронной плате может понизить напряжение и вызвать много прерывистых проблем с оборудованием. Я объясню тебе свою настоящую жизнь сталкивался с этим типом конденсатора. На плате ЭЛТ монитора компьютера линия экрана (G2) имеет напряжение от 200 до 600 вольт. Керамический конденсатор в. линия экранного напряжения обычно имеет номиналы 102, 103 и 472 и номинальное напряжение от 1 до 2 киловольт. Если этот керамический конденсатор диэлектрический поломка, это может привести к снижению напряжения экрана до очень низкого уровня и вызвать отсутствие отображения или изображения.Нет возможности для омметра с 12v выход и цифровая емкость с выходом 3 В для точной проверки керамического дискового конденсатора с номинальным напряжением 1-2 киловольта или даже 3 киловольта в некоторых типах цепей, таких как схема инвертора в ЖК-мониторе.

Таким образом, правильный способ проверить утечку керамического конденсатора — использовать тестер изоляции. Если у вас есть аналоговый тестер изоляции или мультиметр, Приборная панель покажет короткое замыкание при подаче определенного напряжения для проверки диэлектриков или материалов керамического конденсатора. напряжения, которые Вы можете выбрать, это зависит от марки или модели, которая у вас была. Некоторые имеют диапазон от 50В до 1000В, а некоторые имеют диапазон от 100В до 5000В. это необязательный, должен ли он быть у вас.



Если он у вас есть, это будет дополнительным преимуществом для вас. Другой вариант, который у вас есть, — это прямая замена подозрение на неисправность керамического конденсатора. В моей стране вы можете получить новый менее чем за 500 ринггитов или сделать ставку на подержанное устройство на eBay.Иногда вам не нужен измеритель для проверки керамического дискового конденсатора, потому что следы обгорания на его покрытии уже доказали, что он исчез. через некоторую серьезную жару или высокую температуру и должны быть изменены.









Тестер изоляции Kyoritsu







Вы также можете иногда видеть трещины в его теле. Керамический конденсатор не имеет полярности и когда вам нужно замена; получить точное или более высокое номинальное напряжение с тем же значением емкости.

Для проверки небольших керамических дисковых конденсаторов с покрытием из синей смолы, имеющих маркировку конденсатора 104 50 В, помимо использования цифрового тестера емкости. для проверки значения емкости я также использую аналоговый измеритель. Установите диапазон, умноженный на 10 кОм, который имеет выход 12 вольт от датчиков, чтобы проверить это. тип отказа керамического конденсатора.Много раз это выявит плохие прерывистые конденсаторы. Вы будете шокированы, увидев цифровой Измеритель емкости проверил нормально при проверке конденсатора, но показал короткое замыкание при проверке с помощью аналогового измерителя.







На рынке есть аналоговые счетчики определенной марки с диапазоном 100 кОм. Если снять крышку, не вижу в нем 9-вольтовой батареи, то, что вы видите, это только 2 части из 1. батарейки 5 вольт. Этот тип счетчика не может точно определить утечка керамического конденсатора, потому что выходное напряжение всего 3 вольта!



Производитель керамических конденсаторов производил множество конструкций и типов конденсаторов, и если керамический дисковый конденсатор всегда выходил из строя, даже если вы заменили новый, затем попробуйте другой тип, который представляет собой керамический дисковый конденсатор с полимерным покрытием. Замена более высокого номинального напряжения, чем исходное, также может помочь продлить срок службы керамического конденсатора.


Увеличение мощности керамических конденсаторов

Повышение мощности керамических конденсаторов

Крейг Хиллман, доктор философии

Керамические конденсаторы представляют собой микросхемы, состоящие из чередующихся слоев диэлектрического материала и металлических проводников (обычно сплавов AgPd или Ni). Керамические конденсаторы в основном используются для фильтрации высокочастотных электрических сигналов и из-за их чрезвычайно высокого отношения емкости к объему (C/V).

Критические функциональные параметры керамических конденсаторов определяются как емкость (C), эквивалентное последовательное сопротивление (ESR), сопротивление изоляции (IR) и коэффициент рассеяния (DF).Эти параметры взаимосвязаны через следующую схему

, где Rp — сопротивление изоляции, а Rs — ESR. Как и в случае с электролитическими конденсаторами, сопротивление изоляции и, следовательно, ток утечки в основном определяются поведением диэлектрика. Сопротивление изоляции у керамических конденсаторов относительно высокое, что приводит к незначительному току утечки. ESR в первую очередь определяется поведением электролита. Физически импеданс (Z) представляет собой сумму всех сопротивлений конденсатора, включая сопротивления корпуса.Электрически Z представляет собой сумму ESR и либо емкостного реактивного сопротивления (XC) на низкой частоте, либо индуктивности (LESL) на высокой частоте (см. Ошибка! Источник ссылки не найден.). Коэффициент рассеяния — это отношение ESR к XC. Следовательно, низкое ESR имеет тенденцию давать низкий импеданс и низкий коэффициент рассеяния.

Функциональные параметры (указанные в техническом паспорте)

Ниже приведен пример изменения функциональных параметров, которые могут быть указаны в технических описаниях производителей.



Емкость против.Температура
Хорошо известно, что диэлектрики

класса II имеют значения емкости, которые могут быть очень чувствительными к температуре (см. рис. 3). Поскольку Y5V является спецификацией производительности EIA и не определяет конкретную смесь, поведение емкости в заданном диапазоне температур может сильно различаться, оставаясь при этом в пределах требований +22% / -82%. Некоторые характеристики емкости, показанные на рисунках с 1 по 3, предполагают, что конденсаторы Y5V могут упасть ниже -82% при температуре -40°C.

Однако, как только к этим конденсаторам приложено какое-либо значительное смещение, фактическая емкость резко падает, а изменение емкости в зависимости от температуры сводится к минимуму (см. рис. 4).

Сопротивление изоляции в зависимости от температуры

Как правило, сопротивление изоляции логарифмически уменьшается с ростом температуры (см. рис. 5 и рис. 6). Существуют некоторые различия в том, как производители указывают сопротивление изоляции.

TDK и MuRata не указывают указанную температуру для значения сопротивления изоляции.Следовательно, значение, указанное в их спецификациях, можно интерпретировать как то, что производитель гарантирует этот максимальный ток утечки в указанном диапазоне температур. Это также может объяснить, почему их значения сопротивления изоляции ниже, чем у Epcos, которая четко указывает значение сопротивления изоляции при 20°C, и у Taiyo Yuden, которая указывает, что все испытания проводятся в «стандартных условиях испытаний».

Хотя неспособность Epcos и Taiyo Yuden обеспечить сопротивление изоляции в указанном диапазоне температур действительно представляет определенный риск, обзор результатов испытаний из литературы, по-видимому, указывает на то, что уменьшение сопротивления изоляции более чем на один порядок от комнатной температуры до 85°C маловероятно. .Это по-прежнему обеспечивает сопротивление 100 МОм, которого должно быть достаточно для большинства применений. Кроме того, спецификации EIA требуют, чтобы произведение RxC превышало 1000 Ом-Фарад (часто выражается как 1000 МОм-микрофарад) при 25°C и 100 Ом-Фарад при 125°C (10% значений Таблицы G-1). (см. рисунок 7)).

СОЭ в зависимости от температуры

Производители керамических конденсаторов не указывают значение ESR в своих спецификациях и не указывают максимальное изменение ESR в указанном диапазоне температур.Хотя это может быть несколько проницательным, значения ESR керамических конденсаторов обычно очень низкие (керамические конденсаторы часто выбираются в приложениях, требующих низкого ESR).

Однако приведено поведение коэффициента рассеяния, на которое напрямую влияет ESR, в зависимости от температуры.

Коэффициент рассеяния в зависимости от температуры

Сложность керамической микроструктуры и возникающие в результате множественные точки Кюри совокупных поликристаллических компонентов в любом заданном составе не позволяют четко предсказать поведение DF в зависимости от температуры, за исключением того факта, что DF обратно пропорциональна температуре. При повышенных температурах ниже точки Кюри DF относительно стабилен. Однако при низких температурах, особенно ниже 0°С, коэффициент рассеяния может увеличиться в 5 раз по сравнению с техническими характеристиками производителя (см. рис. 8 и рис. 9).

Однако, как и в случае с емкостью, это значительное увеличение сводится к минимуму при приложении любого значительного смещения.

Функциональные параметры (не указаны в спецификации)

Все функциональные параметры указаны в паспорте производителя

Электрическое перенапряжение1 (надежность)

Керамические конденсаторы могут подвергаться механизмам отказа типа электрического перенапряжения из-за приложения чрезмерного напряжения или чрезмерного тока.

Номинальное напряжение

Производители конденсаторов не предоставляют каких-либо сведений об изменении прочности на пробой в зависимости от температуры. Тем не менее, два действия производителя, как правило, ограничивают любые опасения по поводу изменения номинального напряжения. Во-первых, стандартный экран в отрасли должен подавать номинальное напряжение в 2 раза больше. Во-вторых, стандартные отраслевые испытания на срок службы требуют испытаний при двойном номинальном напряжении и максимальной номинальной температуре в течение от 1000 до 2000 часов. Таким образом, было продемонстрировано, что конструкция конденсатора устойчива к пробою диэлектрика вплоть до крайних значений, указанных производителем.

Номинальный ток или мощность

Керамические конденсаторы могут испытывать повышение температуры из-за приложения повышенных уровней тока или мощности. Производители конденсаторов часто указывают рекомендуемые ограничения по току или мощности, чтобы предотвратить повышение температуры более чем на 20°C или температуру выше указанной максимальной температуры. Обзор существующих спецификаций обнаружил минимальную информацию о необходимости снижения номинальных характеристик за пределами MuRata и Syfer (см. рис. 10 и рис. 11).

Поведение при износе

Характеристики износа керамических конденсаторов, ухудшение сопротивления изоляции из-за миграции вакансий, хорошо известны и отражены в стандартной отраслевой модели износа

.

, где t — время, V — напряжение, T — температура (K), n — константа (1.5–7), Еа — энергия активации (от 1,3 до 1,5), а KB — постоянная Больцмана (8,62 × 10–5 эВ/К). Износ керамических конденсаторов, как правило, не является проблемой, но растущая миниатюризация привела к тому, что материалы и конструкции конденсаторов могут изнашиваться в течение 10 лет (см. рис. 12). Это поведение зависит от отношения емкости к объему (C/V).

Интересующее отношение C/V примерно превышает 5–10 мкФ/мм3. Это соответствует примерно 2-3 микронам толщины диэлектрика.К сожалению, большинство покупателей керамических конденсаторов часто не знают о толщине компонента, что не позволяет рассчитать отношение C/V. Следовательно, альтернативный подход состоит в том, чтобы перечислить интересующие уровни емкости для данного размера корпуса и диэлектрического материала. Одним из примеров является X5R в размере корпуса 0805. Оценка надежности должна выполняться, когда уровень емкости составляет 10 мкФ или выше.

Также известно, что конденсаторы

«стареют», что вызывает падение емкости с течением времени (см. рис. 13). Диэлектрик Y5V стареет примерно на 5-7% за десятилетие.Количественная информация об изменении скорости старения в зависимости от температуры не была получена, но считается, что она относительно не зависит от температуры, при этом движущая сила старения уменьшается с повышением температуры.

Заключение

Основным риском при использовании керамических конденсаторов при температурах, превышающих их номинальные значения, является возможность недостаточной надежности керамических конденсаторов с увеличенным номиналом (высокое отношение C/V).

Рисунок

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

DfR означает, что были предприняты разумные усилия для обеспечения точности и надежности информации в этом отчете.Тем не менее, DfR Solutions не дает никаких явных или подразумеваемых гарантий в отношении содержания этого отчета, включая, помимо прочего, наличие любых скрытых или явных дефектов, пригодность для продажи и/или пригодность для конкретного использования. DfR не несет ответственности за потерю возможности использования, доходов, прибыли или любой особый, случайный или косвенный ущерб, возникающий в результате, в связи с информацией, представленной в этом отчете.

Как определить, что конденсатор перегорел? – Рампфестудсон.ком

Как определить, что конденсатор перегорел?

Вышедший из строя конденсатор может быть явно сломан (вытекает коричневатая жидкость, коррозия или с оторванными выводами), но иногда это незаметно. Верхняя часть перегоревшего конденсатора будет слегка изогнута наружу в виде выпуклой формы, а не плоской или слегка вогнутой внутрь, как у рабочего конденсатора.

Что такое неоконденсатор?

«NeoCapacitor®» обеспечивают более низкое ESR (эквивалентное последовательное сопротивление), чем обычные танталовые конденсаторы типа MnO2, благодаря высокой проводимости проводящего полимера.

Как проверить качество конденсатора?

Как измерить емкость

  1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено.
  2. Осмотрите конденсатор.
  3. Поверните циферблат в режим измерения емкости.
  4. Для правильного измерения конденсатор необходимо удалить из цепи.
  5. Подсоедините измерительные провода к клеммам конденсатора.

В чем разница между керамическими и танталовыми конденсаторами?

Танталовые конденсаторы

обычно поляризованы.Это означает, что их можно подключать только к источнику питания постоянного тока, соблюдая правильную полярность клемм. Керамические конденсаторы, с другой стороны, неполяризованы и могут безопасно подключаться к источнику переменного тока.

Можно ли проверить конденсатор мультиметром?

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному.Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

Как проверяется конденсатор в блоке HVAC?

Крайне важно, чтобы разъединение было удалено, или устройство было выключено и обесточено. Проведите тест с помощью измерителя, предварительно протестированного на известном источнике напряжения, и проверьте L1–L2, L1–землю и L-2–землю, чтобы убедиться в отсутствии напряжения. Перед проверкой, касанием или снятием конденсатора его необходимо разрядить.

Как проводятся стендовые испытания конденсатора?

Стендовые испытания — это просто отсоединение обоих выводов от рабочего конденсатора после безопасного отключения питания и разрядки конденсатора.Затем вы помещаете измеритель, предназначенный для проверки емкости, на клеммы и записываете показания.

Как аналоговый мультиметр используется для проверки конденсатора?

Аналоговые мультиметры

, как и цифровые мультиметры, могут измерять различные величины, такие как ток (А), напряжение (В) и сопротивление (О). Чтобы протестировать конденсатор с помощью аналогового мультиметра, мы собираемся использовать его функции омметра. Как обычно, отключите конденсатор и разрядите его.

Где узнать номинал конденсатора в фарадах?

Если на корпусе видны номиналы конденсаторов, запишите их.Обычно емкость в фарадах (часто в микрофарадах) напечатана на корпусе вместе с номинальным напряжением. В цифровом мультиметре установите ручку для измерения емкости. Подсоедините щупы мультиметра к выводам конденсатора.

Проверка конденсаторов | Приложение | Мацусада Точность

Тест конденсаторов — это тест для измерения производительности конденсаторов. Испытания указаны в JIS C 5101-1:2019 и IEC 60384-1:2016 и включают Испытание на электрическую прочность , Испытание на измерение тока утечки и Испытание на разрушение .

Для танталовых конденсаторов и керамических конденсаторов проводятся испытания выдерживаемым напряжением. Чтобы обеспечить надежность, для испытания конденсатора требуется источник питания высокого напряжения, способный подавать более высокое напряжение, чем стандартный источник питания, поскольку для обеспечения надежности испытание проводится при напряжении, в 1,5–2 раза превышающем номинальное напряжение.

В тесте измерения тока утечки измеряется величина тока, протекающего при приложении определенного напряжения. Для измерения тока утечки к высоковольтному источнику питания прикладывается высокое напряжение, и измеряется ток утечки во время подачи.

При разрушающем испытании к целевому конденсатору прикладывается напряжение выше номинального, и проверяется, при каком напряжении он выходит из строя. Когда конденсатор разрушается, в цепи происходит короткое замыкание и возникает перегрузка по току, что создает очень опасную ситуацию. Однако у Matsusada Precision есть модели с функцией защиты, которая отключает выход в случае перегрузки по току.

Мы также занимаемся высоковольтными источниками питания, которые доступны для различных типов испытаний конденсаторов, а также для разрушающих испытаний.

Цепь испытания на выдерживаемое напряжение

Родственные слова:

Рекомендуемые продукты

У Matsusada Precision есть модели с функцией защиты, отключающей выход в случае перегрузки по току. Мы работаем с высоковольтными источниками питания, которые доступны для различных типов испытаний конденсаторов, а также для разрушающих испытаний.

Capacitor Fundamentals: Часть 11. Тестирование высокой надежности

Добро пожаловать в серию статей Capacitor Fundamentals, где мы расскажем вам о плюсах и минусах конденсаторов для чипов — их свойствах, классификациях продуктов, стандартах испытаний и примерах использования — чтобы помочь вам принимать обоснованные решения о правильных конденсаторах для ваших конкретных приложений. После описания стандартных отраслевых тестовых испытаний в нашей предыдущей статье давайте обсудим высоконадежные испытания конденсаторов.

Долговечность продукта и ускоренные испытания жизненного цикла — все это методы определения надежности продукта перед его выпуском. Подвергая конденсатор воздействию повышенных условий, выходящих далеко за пределы его нормального рабочего диапазона, мы стремимся обнаружить любые дефекты или точки отказа, чтобы лучше информировать клиентов об ограничениях устройства.

Тестирование на выгорание

Диэлектрические составы и чип-конденсаторы часто проверяют на надежность при напряжении и температуре в течение заданных периодов времени. Этот процесс называется выжиганием или кондиционированием напряжения . Спецификации, применимые к прижиганию многослойных керамических конденсаторов (MLCC), следующие: MIL-C-55681, MIL-C-123 и MIL-C-49467. Прижигание также может выполняться по конкретным спецификациям заказчика. Обычно мы используем испытательное напряжение, вдвое превышающее номинальное рабочее напряжение устройства, при 85°C или 125°C в течение 96, 100 или 168 часов тестирования.

Прижигание осуществляется путем загрузки блоков в приспособление, обычно печатную плату (PCB), которая подключается к источнику питания с доступом к задней стенке стандартной печи.Устройства контролируются на утечку тока при напряжении и температурном воздействии либо по отдельности, либо в тандеме, с измерением утечки, как правило, для группы из сотни устройств. Тандемное тестирование является более быстрым и используется для массового производства обожженного продукта. Используется сложное испытательное оборудование с автоматическим мониторингом данных для регистрации местоположения и времени сбоев в цикле испытаний.

Чип-конденсаторы, предназначенные для испытаний на высокую надежность, часто разрабатываются с дополнительным запасом прочности, а именно с максимальной толщиной диэлектрика, и тщательно проверяются на электрические свойства перед приработкой (например,г. , емкость, коэффициент рассеяния и сопротивление изоляции). Эти данные до испытаний сравниваются с данными после приработки для оценки надежности компонентов.

Режимы отказа для тестирования на выгорание

Конденсаторы, которые не выгорают, обычно теряют удельное сопротивление при повышенных температуре и напряжении либо катастрофически, либо постепенно со временем, что приводит к отклонению сопротивления изоляции (IR). Интенсивность отказов обычно обратно пропорциональна времени, поэтому в начале цикла испытаний наблюдается больше отказов.

Однако отличные электрические свойства при 25°C могут не гарантировать хороших характеристик при испытаниях жизненного цикла по нескольким причинам:

  • Плохие диэлектрические свойства:  Керамические диэлектрики с повышенным ИК при комнатной температуре могут, тем не менее, испытывать чрезмерную потерю удельного сопротивления при 125°C из-за неправильного состава. Это приводит к тому, что носители заряда становятся подвижными и вызывают ток утечки, снижая IR ниже спецификации.
  • Плохая микроструктура:  Пустоты, трещины или расслоения в структуре стружки снижают собственное удельное сопротивление материала, создавая пути утечки, способствующие отказу.Опыт показал, что, несмотря на тщательные испытания, устройства с расслоением могут по-прежнему работать адекватно, в то время как отказы могут наблюдаться в устройствах с очевидным «отличным».

Вторым видом отказа, не зависящим от вышеуказанных причин, является ухудшение значения емкости и/или коэффициента диэлектрических потерь (DF) конденсатора микросхемы, когда данные после приработки плохо коррелируют с исходными данными испытаний.

Несегнетоэлектрические диэлектрики класса I не проявляют старения емкости со временем, температурой или напряжением. Следовательно, любое изменение емкости микросхем класса I, вызванное выгоранием, связано с механическим отказом, таким как растрескивание, которое изолирует электродные слои. С другой стороны, ферроэлектрические диэлектрики класса II могут демонстрировать изменения емкости и DF после прожига без механического разрушения, поскольку эти диэлектрики зависят от времени, температуры и напряжения. В частности, необходимо учитывать ускоренное старение диэлектрической проницаемости в условиях приработки (т.g., по сравнению с данными до приработки, выполненными на устаревших агрегатах) для правильной интерпретации результатов. Тестируемые устройства могут подвергаться трем очень разным сценариям старения, в зависимости от метода, используемого для завершения теста на срок службы:

  • Процедура 1: Напряжение отключается, пока блоки находятся в температуре, и температура поддерживается без смещения в течение как минимум одного часа. В этом случае происходит полное замедление старения конденсаторов, и устройства будут демонстрировать минимальное (положительное или отрицательное) изменение емкости по сравнению с исходными значениями до прижигания.
  • Процедура 2: Конденсаторы остаются под напряжением постоянного тока, пока печь охлаждается до комнатной температуры. По сути, это процесс формирования напряжения, поэтому устройства будут стареть по сравнению с исходными данными испытаний (например, -7,0% ΔC).
  • Процедура 3: Напряжение снимается при температуре обжига, после чего блоки вынимаются из печи и охлаждаются на воздухе до комнатной температуры. В этом случае блоки не полностью стареют во время цикла охлаждения, как в процедуре 2, и не полностью изнашиваются, как в процедуре 1.Таким образом, компоненты подвергаются только частичному старению (например, -3,5% ΔC).

Значения %ΔC, приведенные в качестве примера для данных после прижигания выше, являются типичными для некоторых диэлектриков Mid-K класса II. Менее стабильные диэлектрики с высоким K могут претерпевать более радикальные изменения емкости, поскольку типичная скорость старения этих материалов составляет 5% за десятилетие в час, что в три раза превышает среднюю скорость составов X7R. Эти соображения ясно указывают на то, что для завершения испытания на срок службы для надлежащей оценки характеристик диэлектриков класса II следует следовать только процедуре 1.

Помимо приработки, тестирование высокой надежности часто включает другие тесты производительности в соответствии с MIL-C-55681 или спецификациями заказчика. Наиболее распространенными из этих дополнительных испытаний являются диэлектрическая стойкость к напряжению и ИК при повышенной температуре, предельные значения напряжения и температуры, тепловой удар, способность к пайке и сопротивление выщелачиванию припоем выводов микросхемы конденсатора. Кроме того, может потребоваться строгий визуальный и механический осмотр продукта, включая разрушающий физический анализ (DPA).Различные групповые категории тестирования высокой надежности, применимые к спецификациям MIL, приведены в Таблице 1. Любые или все групповые тесты могут быть указаны клиентами, которым требуется продукт с высокой надежностью.



                                                        Таблица 1. Процедуры испытаний высокой надежности

Надеемся, что часть 11 дала вам лучшее представление о тестировании высокой надежности и о том, как его результаты могут повлиять на ваше конкретное приложение.В части 12 мы углубимся в визуальные стандарты для чип-конденсаторов. Кроме того, ознакомьтесь с нашими конденсаторами Knowles Precision Devices, чтобы ознакомиться с нашим полным ассортиментом продукции.


Чтобы узнать больше о конденсаторах, загрузите нашу электронную книгу «Руководство по выбору правильного конденсатора для вашего конкретного приложения».

Какие тесты используются для проверки надежности керамических конденсаторов?|Уголок вопросов и ответов

Какие тестовые примеры существуют при тестировании надежности керамических конденсаторов?

В следующей таблице показаны позиции для проверки надежности керамических конденсаторов, которые выполняет наша компания.

Элементы надежности Пояснение

Диапазон рабочих температур

Диапазон температур, в котором можно использовать продукт
Условия хранения Диапазон температур, в котором можно хранить продукт

Номинальное напряжение

Верхний предел напряжения, при котором можно использовать изделие

Выдерживаемое напряжение (между клеммами)

Отсутствие пробоя или повреждения при приложении указанного перенапряжения

Сопротивление изоляции

Сопротивление изоляции не должно быть ниже указанного значения.
Емкость (допуск) Емкость при комнатной температуре должна быть в пределах указанный диапазон.
Добротность или коэффициент рассеяния Нижний предел добротности или верхний предел коэффициента рассеяния при комнатной температуре
Температурная характеристика (без подачи напряжения) Изменение емкости в зависимости от температуры должно находиться в пределах указанный диапазон в диапазоне рабочих температур.
Прогиб Внешний вид должен быть нормальным, а емкость должна быть в пределах указанный диапазон после того, как указанный прогиб дан доске.
Адгезионная прочность концевых электродов Отсутствие разделения клемм или его индикация указанным физическим давлением
Прочность кузова Отсутствие механических повреждений при указанном физическом давлении
Возможность пайки Не менее 95 % концевого электрода покрыто новым припоем.
Устойчивость к пайке Внешний вид должен быть нормальным, и каждая электрическая характеристика не должна изменяться указанный диапазон после того, как продукт подвергается воздействию высокой температуры при пайке.
Температурный цикл (тепловой удар) Внешний вид должен быть нормальным, и каждая электрическая характеристика не должна изменяться указанный диапазон после того, как продукт попеременно подвергается воздействию верхнего и нижнего пределов диапазона рабочих температур указанное количество раз.
Влажность (устойчивое состояние) Внешний вид должен быть нормальным, и каждая электрическая характеристика не должна изменяться указанный диапазон после того, как продукт непрерывно подвергается воздействию очень влажной среды в течение определенного времени.
Влажность Загрузка Внешний вид должен быть нормальным, и каждая электрическая характеристика не должна изменяться указанный диапазон после того, как указанное напряжение непрерывно подается на продукт в условиях высокой влажности в течение указанное время.
Высокотемпературная загрузка Внешний вид должен быть нормальным, и каждая электрическая характеристика не должна изменяться указанный диапазон после того, как указанное напряжение непрерывно подается на продукт при максимальной температуре диапазон рабочих температур в течение заданного времени.

Подробную информацию о каждой позиции см. в каталогах.

Надежность каждого продукта указана в индивидуальных спецификациях.

Как прочитать керамический конденсатор

Существует несколько вариантов символа конденсатора. Итак, сегодня мы просто сосредоточимся на том, как читать керамические конденсаторы. Тот, что слева, для электролитических конденсаторов.Керамические конденсаторы не имеют полярности. Вот почему схематический символ немного отличается от электрического добавленного конденсатора. Теперь есть две диаграммы, на которые мы должны ссылаться, когда говорим о конденсаторе.

Маркировка емкости (пФ) Емкость (КРП)
101 100 пФ 0,0001 ıf
221 220 пФ 0,00022 ıf
471 470 пФ 0. 00047, если
102 +1000 пФ 0,001 ıf
222 2200 пФ 0,0022 ıf
472 4700 пФ 0,0047 ıf
103 10000 пФ 0.01 S
223 22 000 PF 22 000 0.022 473
47 000 PF 47 000 PF 0.047 ìf
104 100 000 PF 0.1, если
224 220000 пФ 0,22 ıf
474 470000 пФ 0,47 ıf
105 1000000 пФ 1 Если
225 2200000 пФ 2,2 мкФ
475 4 700 000 пФ 4,7 мкФ

0 Буква 9 указывает допуск конденсатора

Буква Допуск
A ±0. 05 PF
B ± 0.1 PF
C ± 0.25 PF
D ± 0,5 PF
E ± 0,5%
F ± 1%
г ± 2% ± 2%
H ± 3% ± 3%
J ± 5% ± 5%
K ± 10%
л ± 15%
м ± 20% ± 20%
N ± 30%
P -0%, + 100%
S -20%, + 50%
W -0%, + 200%
x -20%, + 40%
Z -20%, + 80%

Что такое керамический конденсатор?

Что такое керамический конденсатор? Керамический конденсатор имеет форму диска и имеет минимальные размеры. Керамический конденсатор имеет две клеммы. Это неполяризованный конденсатор, что означает, что между положительной и отрицательной клеммами нет разницы. Посмотрите сюда, внутрь керамического конденсатора. Внешний двор защищает внутреннюю сторону конденсаторов. Этот — электрод, а верхний — диэлектрический керамический диск.

Поэтому конденсатор называется керамическим. Этот керамический диск хранит заряды. Это символ керамического конденсатора. Маленький диск и маленькая точка обозначают керамический конденсатор.Диапазон керамических конденсаторов от 0 до 0,01 мкФ до 1 мкФ.

Где использовать керамический конденсатор?

Керамический конденсатор используется в разных местах. В основном используется для фильтрации. Он используется в сигнальной или частотной цепи для фильтрации сигнала и его очистки. Он также используется на DC для чистого DC. Керамический конденсатор используется для хранения энергии. Он хранит постоянный ток, но пропускает переменный ток. Это и есть керамический конденсатор.

Как мы считываем номинал керамического конденсатора

Первый — это буквенный код, который говорит нам о допуске компонента.Второй — числовой код, который говорит нам о фактическом размере емкости конденсатора.

Сейчас мы рассмотрим наш пример. И наш пример говорит 102 k. Если разбить код, то первая значащая цифра будет единица, а вторая значащая цифра — ноль. Итак, это числа перед нашим множителем.

Расчет номинала керамического конденсатора

Итак, теперь, когда мы берем ваш множитель, который равен двум, и когда мы смотрим на график, это означает два нуля.Таким образом, мы добавляем два нуля в конце числа. Итак, 1000 пикофарад. Теперь K представляет наш допуск компонента, который в данном случае составляет плюс-минус 10%. Вот как мы определяем размер и номинал конденсатора.

Узнайте здесь, как измерить емкость конденсатора, подключив его к мультиметру. Итак, в этом примере я использую конденсатор с числовым значением 103, что составляет 10 нанофарад.

Теперь, когда вы посмотрите на дисплей того, что оценивается, его практическая оценка такова, что он работает, это девять ферритов.Так что допуск около 10%. Теперь, когда вы подключаете его к своему базовому мультиметру. Убедитесь, что у вас есть соответствующий терминал в этом. Как видите, в правом нижнем углу у меня есть символ емкости. Затем убедитесь, что вы находитесь в соответствующем диапазоне вашего мультиметра. А затем, чтобы убедиться, что вы выбрали соответствующую настройку.

Таблица кодов дисковых керамических конденсаторов

3.7 5
Пикофарад пФ Нанофарад нФ Микрофарад мкФ Код
1 01 0,00001 100
15 0,015 0,000015 150
22 0,022 0,000022 220
33 0,033 0,000033 330
47
47 0. 047 0.000047 470 470341 100 0,1 0,1 0,0001 101 101
120 0.12 0,00012 121
130 0,13 0,00013 131
150 0,15 0,00015 151
180 0,18 0,00018 181
220 0.22 0.22 0,22 0.00022 221
330 0.33 0.33 0,00033 331 331
470 0.47 0,00047 471
560 0,56 0,00056 561
680 0,68 0,00068 681
750 0,75 0,00075 751
820341 820 0. 82 0.82 0,00082 821
1000
1,0 1,0 0,001 102 102
1500 15 0,0015 152
2000 2,0 0,002 202
2200 2,2 0,0022 222
3300 3,3 0,0033 332
4700 4700 47 0.0047 472 472
5000 50 50 0,005 502
5600 5.6 0,0056 562
10000 10 0,1 102
15000 15 0,015 152
22000 22 0,022 223
33000 33 0. 03353 0,033 333
47000
47000 47 0,047 473 473
68000 68 0.068 683
100000 100 0,1 104
150000 150 0,15 154
200000 200 0,2 254
220000 220 220 0,22 224 224
330000 330 0,33 333 334
470000 470 0.47 474
680000 680 0,68 684
1000000 1000 1,0 105
1500000 1500 1,5 154
2000000 2000 2000 20 205 205
2200000 2200 2200 2200353 225 225
3300000 3300 33 3 3 335
4700000 4700 4700 4700 475 475 475

Последнее число, написанное на керамическом конденсаторе, — это мощность 10 и умножена на первые два нет.
Допустим, керамический конденсатор записал код 682; сначала проверьте последний номер. Итак, как мы видим, здесь последнее число равно 2. Теперь множитель равен 10 2

.

Некоторые примеры

  1. 204 = 20 × 10 4 = 200000 pf

    0

    9 472 = 47 × 10 2 = 4700 PF

  2. 502 = 50 × 10 2 = 5000 pf
  3. 330 = 33×10 = 33 PF   [10 = 1]

ЕДИНИЦЫ

  1. 1000 нанофарад (нФ) = 1 микрофарад (мкФ)
  2. 1 пикофарад = 10 -12 фарад.
  3. 0
  4. Nano = 10 -9

    0
  5. Micro = 10 -6

  6. 1 Nano Farad = 10 -9 Farad
  7. 1 Microfarad (мкф) = 10 -6 Фарад

1 нФ = 1000 пФ
1 пФ = 0,001 нФ

Пример:

преобразовать 15 нФ в пФ:
15 нФ = 15 × 1000 пФ = 15000 пФ

Код напряжения конденсатора

0G 4VDC 0L 5. 5VDC 0J 6.3VDC
1A 10VDC 1С 16VDC 1E 25VDC
1H 50VDC 1J 63VDC 1K 80VDC
2A 100VDC 2Q 110VDC 2B 125VDC
2C 160VDC 2Z 180VDC 2D 200VDC
2P 220VDC 2E 250VDC 2F 315VDC
2V 350VDC 2G 400 В 2W 450VDC
2H 500VDC 2J 630VDC 3A 1000VDC

Связанный контент

.

Добавить комментарий

Ваш адрес email не будет опубликован.
