Керамический конденсатор 104: Профессиональный керамический конденсатор 104 50v Free Sample Now

Содержание

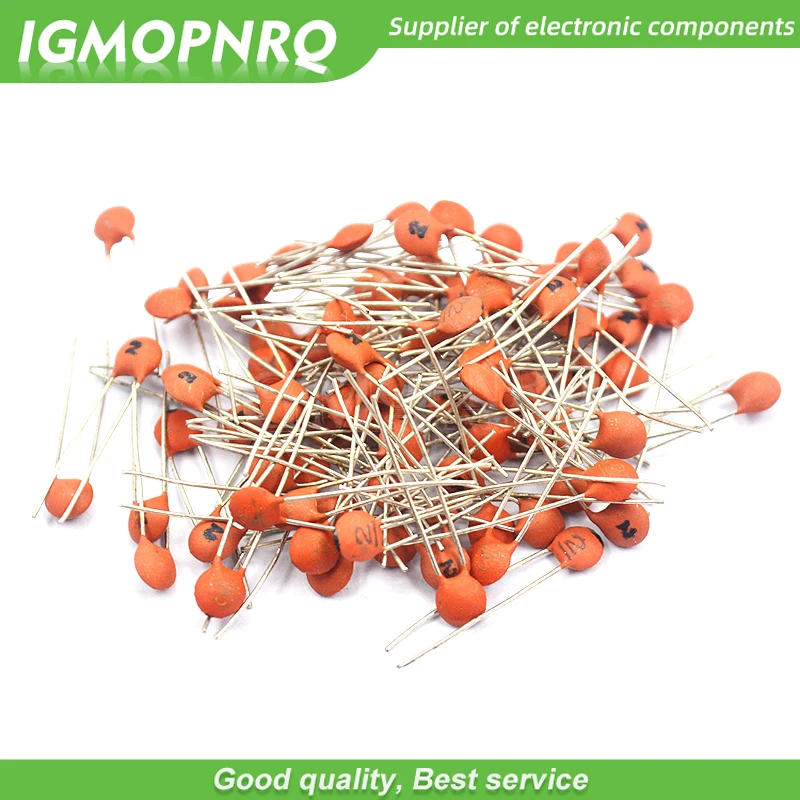

Однослойный Диск керамический конденсатор 104 6кв 103 1кв

Керамический конденсатор диска

Емкость:   100nF
Напряжение питания: 50 В
Угол наклона=5.08мм

Характеристики:   Низкое рассеивание тепла, высокая надежность, низкий уровень громкости factorSmall пережитка inductanceMany типов температурные характеристики

Основные характеристики:

  • Диапазон рабочих температур: От -25 до +85 градусов Цельсия
  • Рабочее напряжение: 50 500 В постоянного тока
  • Выдерживать напряжение: 3 раза в рабочее напряжение
  • Емкость: Можно измерить на 20 ± 2C и 1±0.1MHz и 5 эфф. Максимальная
  • Емкостное сопротивление терпимости: От 1 до 9PF ±0, 25PF(C) и ± 0.5PF(D)10PF и выше ± 5 %(J) и ±10 %(K)
  • Сопротивление изоляции (IR): На рабочее напряжение ±3%проверку 60±5 второй IR > =10000 MQ
  • Характеристики температуры: НСС 0±60 СТР. /градусов CelsiusN150 150±60 СТР. /градусов CelsiusN220 220±60 СТР. /градусов CelsiusN470 470±60 СТР. /градусов CelsiusN750 750±60 СТР. /градусов CelsiusSL -1000+300 В PPM/градусов Цельсия

Сертификация продукции:

  • Стандартная комплектация: Сертификат SGS, номер сертификата: GZSCR041248032/LP. Дата выпуска: 24-Dec-2004: Оператора сертификации SGS — CSTC LTD
  • Сертификат стандарта: RoHS, номер сертификата: CQC06130017473, Дата выпуска: 08 сентября 2006 Дата истечения срока действия: 07 сентября 2007 Сертификация оператора: Китай Центр сертификации качества.

Способ упаковки:
Основная часть, амуниция упаковки





Керамический конденсатор — Энциклопедия по машиностроению XXL

Платину применяют, в частности, при изготовлении термопар для измерения высоких температур — до 1600 С (в паре со сплавом платинородий), а также при изготовлении пасты, используемой для вжигания электродов на монолитные керамические конденсаторы.[c.32]

Алюминиевые пасты применяются для изготовления электродов некоторых керамических конденсаторов, варисторов и других элементов.  [c.46]

В ламповых генераторах используются керамические конденсаторы высокого напряжения. Они входят в состав генератора. В установках для высокочастотной сварки и некоторых других процессов конденсаторы могут входить также в состав технологических устройств (например, сварочных головок) [42 .  [c.172]


Найти ТКе конденсаторной керамики и определить к какой группе и классу она принадлежит, если емкость керамического конденсатора при возрастании температуры от —40 до +60° С снижается от 104,5 до 97,0 лф  [c.152]

Вклад тепловых нейтронов в снижение сопротивления изоляции должен учитываться в электролитических конденсаторах, содержащих бор в электролите. Сопротивление изоляции с увеличением температуры снижается, поэтому любое повышение температуры, связанное с облучением, будет вносить вклад в снижение сопротивления изоляции, которое, в свою очередь, приводит к увеличению коэффициента рассеяния. Слюдяные, стеклянные и керамические конденсаторы обладают высоким сопротивлением изоляции и низким коэффициентом рассеяния, тогда как электролитические и некоторые бумажные конденсаторы имеют низкое сопротивление изоляции и высокий коэффициент рассеяния.  [c.363]

Чувствительность керамических конденсаторов к излучению различна и зависит как от типа конденсаторов, так и от технологии изготовления.  [c.370]

Изучение влияния облучения на керамические конденсаторы общего назначения показывает, что с учетом исключительно широких допусти-  [c.371]

Влияние излучения на керамические конденсаторы  [c.372]

Малогабаритные керамические конденсаторы емкостью до единиц микрофарад занимают площадь в несколько квадратных миллиметров, что не достижимо при создании тонко- и толстопленочных структур металл—диэлектрик—металл. Малогабаритные объемные конденсаторы более надежны в эксплуатации, повышают ремонтоспособность схем как в процессе изготовления, так и эксплуатации.[c.412]

Значительная часть технической керамики, главным образом в радио- и электронной технике, на последней стадии производства изделий подвергается металлизации, а в некоторых случаях последующей пайке с металлоконструкциями. Таковы, например, керамические конденсаторы различных типов, керамические непроволочные сопротивления, пьезоэлементы, отдельные детали электровакуумной радио- и электротехнической аппаратуры и др.  [c.84]

Диоксид титана обладает сравнительно невысокой диэлектрической проницаемостью (ё поликристаллического рутила равна 114). На его основе были созданы первые керамические конденсаторы с весьма высокой по тому времени (1935 г.) электрической емкостью.  [c.186]

Конденсаторы. Для ламповых генераторов используют керамические конденсаторы. В установках средней частоты применяют конденсаторы с бумажным диэлектриком, пропитанным маслом или синтетической жидкостью (табл. 4). Обкладкой пакета конденсатора служит алюминиевая фольга. Пакет конденсатора разделен на секции, каждая из которых является самостоятельным конденсатором. Охлаждение водяное.  [c.604]


ГФ-916 ЭКР Покрытие керамических конденсаторов для защиты от загрязнений  [c.265]

Оборудование для термического испарения сжатой дугой низкого давления представлено установкой У-304, предназначенной для металлизации элементов керамических конденсаторов (рис. 1.14, г).  [c.438]

Эмали ГФ-916 (ТУ 6-10-1305-77) суспензии неорганических и органических пигментов в глифталевом лаке. Применяются для покрытия керамических конденсаторов. Гарантийный срок хранения не более 3 мес. Отличаются хорошей влагостойкостью. Выпускаются следующих цветов красного, оранжевого, желтого, зеленого, голубого, синего, серого, оранжево-красного и темно-голубого.  [c.29]

Покрытие керамических конденсаторов с целью электрической изоляции проводящей поверхности и защиты ее от действия влаги и механических повреждений.[c.164]

Покрытие керамических конденсаторов для защиты от загрязнения и воздействия влаги, а также для маркировки  [c.164]

Литье водных шликеров в пористые формы является одним из самых старых способов оформления керамических изделий. Этот способ широко применяется и сейчас, главным образом для изделий нз специальных видов керамики— для крупногабаритных керамических конденсаторов, антенных обтекателей, а также различных изделий сложной формы.  [c.220]

В качестве контурных конденсаторов получили наибольшее применение горшковые керамические конденсаторы ТГК-1К и ТГК-1А (табл. 18) емкостью до 1000 пФ. Корпус конденсатора  [c.126]

Характеристика керамических конденсаторов  [c.129]

Керамические конденсаторы предназначены для работы в цепях высокой частоты они характеризуются малыми диэлектрическими потерями. Конденсаторы с диэлектриком из сегнетокерамики предназначены для работы на низких частотах. Керамические конденсаторы выпускают следующих типов КГК — конденсатор герметизированный керамический, КДУ — дисковый ультравысокочастотный, КЛС — литой секционный, КЛГ — герметизированный, КП, КПС — пластинчатый сегнетоэлектрический, КТП — керамические трубчатые проходные, КДО — дисковые опорные, КО — керамические опорные и др. В зависимости от величины ТКЕ керамические конденсаторы подразделяют на 15 групп. Они имеют емкости до десятков тысяч пикофарад, рабочее напряжение обычно десятки вольт, но у отдельных типов конденсаторов достигает 1000 В.  [c.133]

Палладий (Рф — серебристо-белый металл, по внешнему виду напоминающий платину. Он мягок, пластичен и легко поддаётся обработке. Выпускается марок Дц-99,9 и Пд-99,8. По многим свойствам палладий очень близок к платине, а по стоимости дешевле в 4-5 раз, поэтому в ряде случаев служит ее заменителем его используют в электровакуумной технике дая поглощения водорода. Палладий и его сплавы с серебром и медью применяют в качестве контактных материалов. Палладиевую пасту, как и платиновую, испо.пьзуют для нанесения электродов на керамические конденсаторы.  [c.32]

Контактол К-17 наряду с высокой проводимостью и адгезионной прочностью имеет повышенный срок службы и термостойкость. Используется ь производстве керамических конденсаторов, для монтажа интегральных микросхем в корпус и т.д.  [c.44]

Колебательные контуры содержат мощные керамические конденсаторы, с единичной мощностью до 1500 кВ-А. Для сварочных головок разработаны специальные иоииясающие трансформаторы. Из-за высокого первичного напряжения (до 10 кВ) межобмоточ-пып зазор приходится брать большим и обычные иоздуштле трансформаторы получаются с малым коэффициентом связи, поэтому их собственная реактивная мощность в 3—4 раза превышает реактивную мощность нагрузки.  [c.217]

Данная керамика типа В (табл. 10.4) предназначена для конструкционных установочных деталей радиоэлектронной аппаратуры, которые находятся в поле высокой частоты и вместе с тем несут механическую нагрузку многие из них спаиваются или свариваются с металлической арматурой. Поэтому керамические материалы подразделяются по величине температурного коэф( )ициента линейного расширения ТК1 и по величине временного сопротивления при изгибе 0 зг на классы VI, VII и VIII. Некоторые виды этих материалов могут быть использованы для керамических конденсаторов. Высокочастотная установочная керамика имеет низкое значение tg б при высоких частотах, отличается слабой зависимостью tg б от температуры и характеризуется высокой механической прочностью.  [c.149]


Серебро. Среди металлов серебро — наиболее низкоомный проводник величина р = 0,016 ом Температурный коэффициент сопротивления TKR = 3,6 10 /1 град. Температура плавления серебра 960° С. Серебро отличается небольшой твердостью оно является высокопластичным металлом, легко претерпевающим упругие деформации. Его окисление на воздухе при нормальной температуре протекает весьма медленно, поэтому его используют для покрытий проводников в высокочастотных элементах. При высоких частотах сопротивление посеребренного проводника может быть в десятки раз ниже, чем медного. При повышенных температурах (свыше 200° С) серебро на воздухе начинает окисляться. Если в воздухе присутствуют сернистые соединения, то на поверхности образуется слой сернистого серебра AgjS с высоким удельным сопротивлением. Для защиты серебряного покрытия от окисления и воздействия сернистых соединений в некоторых случаях, на него наносят слой лака или весьма тонкий слой (толщиной доли микрона) палладия. Из серебра выполняют электроды слюдяных и керамических конденсаторов проводниковые элементы схем, провода высокочастотных катушек и т. п. Серебро является компонентом различных сплавов и контактных материалов.  [c.274]

Керамика с высокой диэлектрической ироницаемостью. Такая керамика применяется, в частности, для изготовления керамических конденсаторов по сравнению с конденсаторами из керамики с малой такн.е конденсаторы имеют значительно меньшие размеры и массу. Большая часть керамических материалов с высокой ty имеет в качестве основной составной части диоксид титана TiOa-  [c.173]

Керамический конденсатор состоит из керамического диэлектрика с тонкими металлическими пленками на обеих его сторонах, играющими роль электродов (обкладки конденсатора). Керамические конденсаторы разделяют на конденсаторы общего назначения и термокомпенсационные конструктивно их разделяют на дисковые, трубчатые, опорные и проходные.  [c.370]

В табл. 7.8 подведены итоги исследований различных типов керамических конденсаторов и указаны величины интегральных потоков, которыми их облучали. Результаты работ позволили оценить влияние излучения на керамические конденсаторы общего назначения и термокомпенсационные и построить диаграммы радиационной стойкости конденсаторов (рис. 7.14).  [c.375]

Импульсное облучение [107] не оказывает заметного влияния на емкость керамических конденсаторов. Источником излучения служил реактор Годива , который давал импульс быстрых нейтронов и у-излучения с полушириной 80 мксек при максимальных значениях мощностей доз Ю — нейтронI см сек) и 10 эрг г-сек). Используемая в этой работе аппаратура позволяла измерять изменения емкости в пределах 0,07—0,7% в зависимости от типа конденсатора. Полученные в результате облучения необратимые изменения емкости и коэффициента рассеяния колебались соответственно от —0,11 до +1,6% и от —3,2 до +8,7% исходной величины.  [c.375]

Методом вжигания изготовляются токопроводящие дорожки на керамических и стеклянных платах полупроводиковых приборов и НС, рисунки печатных плат, обкладки керамических конденсаторов, плоские катушки индуктивности, различные крепежные покрытия,  [c.72]

В микросхемах, изготавливаемых по тонко- и толстопленочной технологии, используются также навесные бескорпусные и корпусные активные элементы диоды, триоды, диодные сборки, схемы памяти и т. п,, а также малогабаритные керамические конденсаторы, светодиоды и т. д. Подобные схемы получили название микросборок. Применение активных навесных элементов обусловливается конструктивными, технологическими и эксплуатационными требованиями, а также значительными технологическими трудностями в получении стабильных пленочных активных элементов методами тонкопленочной технологии. Это объясняется тем, что при вакуумном или химическом осаждении получаются, как правило, поликрнсталли-ческие пленки с очень развитой поверхностью, способствующей различным обменным реакциям с окружающей средой и миграции адсорбированных атомов. Скорость перемещения атомов по поверхности и по межкристаллическим прослойкам на несколько порядков выше, чем в объеме твердого тела. В результате, пленочные активные элементы, изготовляемые по тонкопленочной технологии на аморфных или поликристаллических подложках, имеют принципиально низкую надежность и не представляют практического интереса, так как их применение не только не приводит к улучшению конструктивных, эксплуатационных или экономических характеристик тонко-и толстопленочных микросхем, но и значительно их ухудшает.  [c.412]

Механическая обработка керамики —это трудоемкий и сложный процесс, цель которого — получение изделий с высокой степенью точности. В некоторых случа-(Ях изделию необходима механическая обработка, например перед металлизацией тонким слоем. Некоторые изделия, такие как корундовые подложки для интегральных тонкопленочных схем, Микроплаты для этажерочных модулей, некоторые керамические конденсаторы, подшипники скольжения и многие детали вакуумных приборов, требуют дополнительной механической обработки, так как обычными технологическими методами изготовить изделие высокой точности не представляется возможным. В некоторых случаях возникает необходимость придания изделию профильной формы с прецезионным соблюдением всех радиусов закругления, а также со сверлением отверстий. В отдельных случаях отклонение от заданного размера не должно превышать долей микрометра. Состояние поверхности изделия оценивается по ее точности и чистоте. Установлено П классов точности (ГОСТ 10336—80), которые характеризуют соответствие заданным размерам изделий, причем меньшему по порядку классу соответствует более точная обработка. Состояние  [c.90]

Керамика кристаллическую основу которой в обоЖ женном виде представляют диоксид титана TiOj или ти-танаты щелочноземельных металлов, а также некоторые другие соединения с подобными им свойствами, объединена в один класс технической керамики по той причине, что все эти соединения обладают повышенным, высоким или даже сверхвысоким значением диэлектрической проницаемости по сравнению со всеми остальными керамическими материалами. Это отличительное свойство предопределяет их назначение в качестве материала для изготовления керамических конденсаторов и пьезоэлементов. Среди этого класса можно выделить группу материалов, обладающих сегнетоэлектрическими свойствами и применяемых для производства нелинейных конденсаторов — варикондов и пьезокерамических элементов. Особенности технологии изготовления этих материалов и их своеобразные свойства позволяют объединить их в отдельные группы.  [c.185]


Титанат бария применяют главным образом для изготовления пьезокерамических элементов и керамических конденсаторов. Он является искусственным материалом, его синтезируют из ТЮг и ВаСОз. Так как ВаТЮз лишен свойств пластичности, при изготовлении изделий из него используют органические связки. Наибольшее применение при производстве изделий имеют способы прессования, протяжки и горячего литья под давлением. Обычная для этих методов технология имеет несколько специфических особенностей. Технология изготовления изделий из ВаТЮз двухстадийная. Первая стадия заключается в синтезе BaTiOg. Большое значение имеет соблюдение сте-хиометрического отношения Ba0 Ti02=l. При его нарушении в любую сторону диэлектрическая проницаемость и пьезоэлектрические свойства титаната бария ухудшаются.  [c.199]

ПЭ-922 Циклогексанон Покрытие непроволочных резисторов и нагревостойких керамических конденсаторов на рабочую температуру до 200° С. Покрытие грибоустойчиво, стойко к кратковременному воздействию спиртобензольной смеси и ультразвука  [c.265]

АК-920 Этилцеллозольв или растворитель (разбавитель) № 648 Покрытие керамических конденсаторов, работающих при температурах до 155° С, стойких к резко.му перепаду температур от -fl55 до —60° С  [c.266]

Конденсаторы. Наиболее массовым видом радиокомпоненто в на основе сегнетоэлектриков являются керамические конденсаторы доля которых в общем объеме выпуска радиотехнических конденсаторов в СССР и за рубежом достигает 50—60% при абсолютном объеме выпуска, доходящем до десятков миллиардов штук в год. Основные технические характеристики выпускаемых типов сегнето-керамических конденсаторов и сведения по технологии их производства в [12, 51, 55, 85]. Ограничимся формулированием важнейших требований, предъявляемых к конденсаторной сегнетокерами-ке, и укрупненным анализом возможностей их удовлетворения.  [c.178]

Защитно-декоративное покрытие конденсаторов и других радиодеталей Покрытие непроволочиых резисторов и керамических конденсаторов с рабочей температурой до 200 С  [c.164]

ЭК-42 Сплав ЭД-20 МТГФА бакели-това смола 65,2 Бутиловый эфир метакрвло-вой кислоты 3 41.8 — Керамические конденсаторы  [c.190]


Маркировка конденсаторов

Маркировка и расшифровка конденсаторов
Всем привет!
Предлагаю вашему вниманию таблицу
маркировок и расшифровки керамических конденсаторов.
Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать  эти коды, можно узнать  их ёмкость. Для чего это нужно — всем понятно.
Итак,
расшифровывать коды нужно так:
Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.
Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.
Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10
оС). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается  «Н»).
Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.
Например код 4753=475000пф=475нф=0.475мкф
Код
Ёмкость
Пикофарад
(пФ, pF)
Нанофарад (нФ, nF)
Микрофорад (мкФ, µF)
109
1.0
0.001
159
1.5
0.0015
229
2.2
0.0022
339
3.3
0.0033
479
4.7
0.0047
689
6.8
0.0068
100
10
0.01
150
15
0.015
220
22
0.022
330
33
0.033
470
47
0.047
680
68
0.068
101
100
0.1
151
150
0.15
221
220
0.22
331
330
0.33
471
470
0.47
681
680
0.68
102
1000
1.0
0.001
152
1500
1.5
0.0015
222
2200
2.2
0.0022
332
3300
3.3
0.0033
472
4700
4.7
0.0047
682
6800
6.8
0.0068
103
10000
10
0.01
153
15000
15
0.015
223
22000
22
0.022
333
33000
33
0.033
473
47000
47
0.047
683
68000
68
0.068
104
100000
100
0.1
154
150000
150
0.15
224
220000
220
0.22
334
330000
330
0.33
474
470000
470
0.47
684
680000
680
0.68
105
1000000
1000
1.0
1622
16200
16.2
0.0162
4753
475000
475
0.475





Надеюсь, принцип понятен, а с остальным разберётесь.
На этом всё.
Пишите комментарии и делитесь в соц.сетях!
Успехов вам!
P.S. Если хотите получать уведомления о новых публикациях, рекомендую оформить подписку на обновления, заполнив форму справа.

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Что значит керамический конденсатор 104?

На керамическом конденсаторе мы часто видим, что на конденсаторе есть отметки 101, 102 и 104. Итак, сколько это значение сопротивления емкости, как рассчитать его значение емкости, сколько у них значения выдерживаемого напряжения, давайте вместе посмотрим.

Метод расчета сопротивления конденсатора:

Значения сопротивления керамических конденсаторов обычно маркируются цифровым способом с использованием метода трехзначной маркировки.5 = 1000000 пФ = 1 мкФ

Как и обычное сопротивление, единицей сопротивления конденсаторов является «Ом».

Классификация керамических конденсаторов:

Керамические чип-конденсаторы

можно разделить на два типа: высокочастотные керамические и низкочастотные керамические.

MLCC (класс 1) — миниатюризация, высокая частота, сверхмалые потери, низкое ESR, высокая стабильность, выдерживание высокого напряжения, высокая изоляция, высокая надежность, неполярность, низкая емкость, низкая стоимость, высокая термостойкость, в основном используется в высокочастотные цепи.

MLCC (Категория 2) — миниатюризация, высокий удельный объем, среднее и высокое давление, отсутствие полярности, высокая надежность, устойчивость к высоким температурам, низкое СОЭ, низкая стоимость. Он в основном используется для конденсаторов, таких как изоляция, связь, байпас и фильтрация в цепях средней и низкой частоты.

Дискриминантный метод выдерживаемого напряжения керамического конденсатора и полиэфирного конденсатора:

1J означает 6.3X10 = 63V

2F означает 3,15X100 = 315V

3A означает 1.0X1000 = 1000 В

1K означает 8.0X10 = 80V

Максимальное число — 4. Например, 4Z означает 90 000 В.

Существует также два распространенных способа маркировки выдерживаемого напряжения керамического конденсатора: один — это напечатать значение выдерживаемого напряжения непосредственно на керамическом конденсаторе, другой — использовать комбинацию цифры и буквы. Цифры обозначают показатель степени 10, буквы обозначают значения, а единицы измерения — В (вольты).

Также арабская буква A / B / C / D / E / F / G / H / J / K / Z

Соответствующее выдерживаемое напряжение составляет 1,0 / 1,25 / 1,6 / 2,0 / 2,5 / 3,15 / 4,0 / 5,0 / 6,3 / 8,0 / 9,0.

Если вы хотите узнать больше о керамическом конденсаторе, нажмите на него или войдите в магазин! Керамические конденсаторы ждут вас!

Профессиональный синий керамический конденсатор 104 Бесплатный образец

Выберите высокоэффективный синий керамический конденсатор 104 с Alibaba.com для всей своей электроники. Они являются необходимыми компонентами в любой цепи и должны быть правильного типа и качества, чтобы приборы работали без сбоев.Предлагаемый на сайте синий керамический конденсатор 104 доступен во многих типах, таких как керамический, бумажный и алюминиевый. Они разработаны для обеспечения производительности и долговечности. синий керамический конденсатор 104 доступен как для поверхностного монтажа, так и с выводами.

синий керамический конденсатор 104 на Alibaba.com изготавливаются надежными продавцами и имеют надежность. Эти элементы доступны с различными типами диэлектриков, что определяет их емкость и последовательное сопротивление.Все синие керамические конденсаторы , 104 , проданные на сайте, имеют соответствующее рабочее напряжение. В зависимости от предполагаемого использования доступны как поляризованный, так и неполяризованный синий керамический конденсатор 104 .

синий керамический конденсатор 104 доступны с разной емкостью, и предлагаются все виды диапазонов. Кроме того, доступны текущие и переменные варианты. Это позволяет использовать с электроникой, требующей регулирования, например с вентиляторами с регулируемой скоростью, регулируемым освещением и т. Д.Предлагаемые на сайте конденсаторы керамические синий 104 обладают высоким уровнем стабильности и являются удобным и надежным вариантом для самых разных пользователей. Найдите самый широкий ассортимент синего керамического конденсатора 104 на этом сайте и найдите предметы, которые идеально соответствуют вашим уникальным потребностям.

Выберите наиболее эффективный продукт из синего керамического конденсатора 104 , который предлагает на Alibaba.com, и он лучше удовлетворит ваши потребности в электронике. Они идеально подходят для синих керамических конденсаторов 104 поставщиков, которые могут закупать большие количества различных типов и иметь запасы.Выбирайте эти отличные товары по привлекательным предложениям и скидкам.

Professional 104 желтый керамический конденсатор Бесплатный образец сейчас

Выберите высокоэффективный желтый керамический конденсатор 104 с Alibaba.com для всей своей электроники. Они являются необходимыми компонентами в любой цепи и должны быть правильного типа и качества, чтобы приборы работали без сбоев. Желтые керамические конденсаторы 104 , предлагаемые на сайте, доступны во многих типах, таких как керамический, бумажный и алюминиевый.Они разработаны для обеспечения производительности и долговечности. 104 Желтый керамический конденсатор доступен как для поверхностного монтажа, так и с выводами.

104 желтые керамические конденсаторы на Alibaba.com изготавливаются надежными продавцами и имеют надежность. Эти элементы доступны с различными типами диэлектриков, что определяет их емкость и последовательное сопротивление. Все желтые керамические конденсаторы 104 , проданные на сайте, имеют соответствующее рабочее напряжение. В зависимости от предполагаемого использования доступны как поляризованный, так и неполяризованный желтый керамический конденсатор 104 .

104 желтые керамические конденсаторы доступны с разной емкостью, и предлагаются все виды диапазонов. Кроме того, доступны текущие и переменные варианты. Это позволяет использовать с электроникой, требующей регулирования, например с вентиляторами с регулируемой скоростью, регулируемым освещением и т. Д. Предлагаемые на сайте желтые керамические конденсаторы 104 обладают высокой стабильностью и являются удобным и надежным вариантом для самых разных пользователей. Найдите самый широкий ассортимент желтых керамических конденсаторов 104 на этом сайте и найдите изделия, которые идеально соответствуют вашим уникальным потребностям.

Выберите наиболее эффективный продукт из желтого керамического конденсатора 104 , который предлагает на Alibaba.com, и он лучше удовлетворит ваши потребности в электронике. Они идеальны для поставщиков 104 желтых керамических конденсаторов , которые могут закупать большие количества различных типов и иметь запасы. Выбирайте эти отличные товары по привлекательным предложениям и скидкам.

Китай 104 Nf конденсаторные керамические колпачки с низким ESR Производители, завод — предложение и бесплатный образец

1.Характеристики :

Диапазон емкости : от 0,5 пФ до 0,47 мкФ

Номинальное напряжение от 25 В до 200 В

Диапазон рабочих температур от -55 ℃ до + 125 ℃

Размер : 0201 ~ 2225

Концевые заделки без свинца, RoHS и Reach Соответствует

2. Информация для заказа

9 0173

CC41

-0805

-C0G

-50V

42 000N 42 —

-T

Серия

Размер корпуса

Диэлектрическая

42

42

Номинальное напряжение

допуск

Окончание обработки

Упаковка

Класс I Керамика

0201

0402

0603

0805

1206

1210

1812

2220

000

2220 9254000

000

2220

100 В

200 В

См. Диапазон емкости и номинального напряжения

B = ± 0.10 пФ

C = ± 0,25 пФ

D = ± 0,5 пФ

F = ± 1%

G = ± 2%

Дж = ± 5%

N = 100% Sn

T = 7 ”Катушка

3. Размер (единица измерения: мм)

0201 42 0003

9401 0603

1812 45

1812 45

1812 45

Внешний вид

Код размера

0201 42

0805

1206

1210

1812 45

Вт

0.3 ± 0,03

0,5 ± 0,2

0,8 ± 0,2

1,25 ± 0,2

1,6 ± 0,3

2,5 ± 0,3

2,5 ± 0,3

3,2 ± 0,3

3,2 ± 0,3 9 ± 0,5

6,5 ± 0,6

T макс.9

2,8

3,5

3,5

3,5

3,5

т

0,02 т

0,02

0,02

0,35 ± 0,25

0,5 ± 0,25

0,5 ± 0,35

0,6 ± 0,3

0,9 ± 0,6

0,9 ± 0,6

9 ± 0,6

0,9 ± 0,6

4. Производственный процесс

5. Рекомендации по дизайну контактных площадок чип-конденсатора

6. Пайка

Керамические конденсаторы подвержены термическому удару при воздействии быстрый или концентрированный нагрев или быстрое охлаждение, поэтому пайка должна проводиться с большой осторожностью, чтобы предотвратить неисправность компонентов из-за чрезмерного теплового удара.

Внимание:

Волновая пайка не должна применяться к конденсаторам, предназначенным только для пайки оплавлением.

Hot Tags: Конденсатор 104 нФ, керамический колпачок с низким esr, Китай, производители, завод, покупка, цена, предложение, бесплатный образец

керамический конденсатор высокого напряжения 104 100 В производитель — Конденсатор (производитель Китая) — Конденсатор

керамический конденсатор высокого напряжения 104 100 в производитель

Описание продукта

Керамический конденсатор 104 100 В

1.Главная Информация
A: Введение в керамический дисковый конденсатор
B: керамические конденсаторы дискового типа
C: емкостно-температурные характеристики

Керамические дисковые конденсаторы, признанные стандартом безопасности
A: Тип CT7Y2-IEC60384-14-ClassX1, Y2
B: Тип CT7Y1-IEC60384-14-ClassX1, Y1

3.Керамические дисковые конденсаторы высокого напряжения
A: серия CT81 (класс 2 / постоянный ток 1 кВ ~ 8 кВ)
B: серия CC81 (класс 1 / DC1KV ~ 8KV)

4.Сверхвысоковольтные керамические дисковые конденсаторы
CT82, серия CC82 (класс II, I / DC 10 кВ ~ 25 кВ)

Общая информация
Введение в керамический дисковый конденсатор

Класс I: Конденсаторы температурной компенсации
Температурная компенсация также называется высокочастотными керамическими конденсаторами.Они обладают характеристиками малых потерь, высокой стабильности емкости и линейного температурного коэффициента емкости. Они используются в резонансных схемах и схемах, в которых требуются более низкие потери и более высокая стабильность емкости.

ClassII: Конденсаторы с высокой диэлектрической проницаемостью
Конденсаторы с высокой диэлектрической постоянной также называют низкочастотными керамическими конденсаторами.


Изображение продукта

Изображение 1

Отправить запрос этому участнику

Связанные товары этой компании

Этот участник принимает на себя полную ответственность за содержание этого объявления.DIYTrade не несет никакой ответственности за такой контент.
Чтобы сообщить о мошенническом или незаконном содержании, щелкните здесь.

104 Керамический дисковый конденсатор Многослойные керамические конденсаторы Производители керамических конденсаторов (id: 11241625). Купить Китай Многослойный керамический конденсатор, керамический конденсатор, конденсатор

  • Членство Бесплатный член
  • Дата регистрации2020.08.26
  • Страна / регион Китай
  • Город Дунгуань
  • Связаться Хунг Юй Шань (г-н.)

JYH HSU (JEC) ELECTRONICS LTD. возникла в Тайване: в 1988 г. была основана в городе Тайчжун, Тайвань, в 1998 г. были открыты фабрики на материке, которые занимались исследованиями и разработками, производством и продажей конденсаторов для подавления электромагнитных помех, с рядом нового автоматизированного производственного оборудования, лабораторного оборудования и автоматизированных устройств. испытательное оборудование.
В настоящее время JYH HSU ELECTRONICS LTD.в основном производит и продает полный спектр керамических конденсаторов низкого, среднего и высокого напряжения, а конденсаторы подавляют электромагнитные помехи (типа Y1, Y2, X2) источников питания Металлизированные пленочные конденсаторы (CL11, CL23, CL23B, CL21X, CL21, CBB81, CBB21, CBB13) и варистор (поглотитель перенапряжения) и т. Д. Конденсаторы X и Y конденсаторы годовая производственная мощность более 3 миллиардов, занимают десятку лучших в отрасли.
Компания прошла сертификацию системы менеджмента качества ISO 9001 и экологическую сертификацию ISO 14001, конденсаторы и варисторы X2, Y1 и Y2 прошли китайский CQC, немецкий VDE, американский / канадский CUL, южнокорейский KC, EU ENEC, Международный электротехнический Сертификат безопасности продукции Комиссии CB, все конденсаторы соответствуют экологической директиве ЕС ROHS и правилам REACH.
JYH HSU ELECTRONICS LTD. основана на философии бизнеса «качество прежде всего, клиент прежде всего и устойчивое управление».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
