делаем из асинхронного двигателя своими руками на 220 В без переделки, отличия от синхронного, принцип работы и устройство

Асинхронный генератор – это прибор, посредством работы которого удается обеспечить промышленное оборудование, а также бытовые устройства электроэнергией. Данный тип агрегатов отличается простотой эксплуатации и удобной конструкцией.

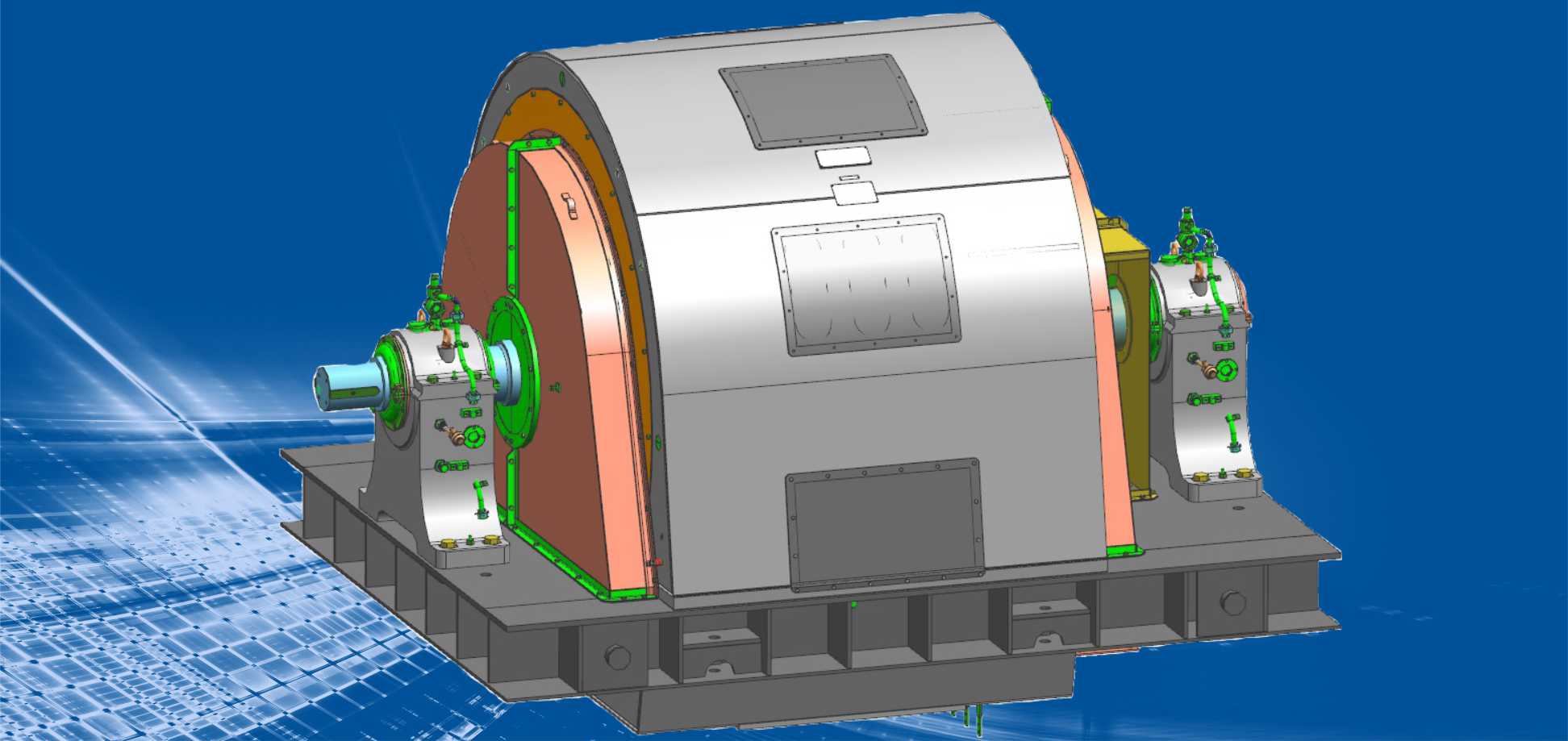

Устройство

Генератор имеет простую структуру. Основными элементами устройства являются:

Первый представляет собой подвижную деталь, а второй элемент в процессе эксплуатации сохраняет свое положение.

В агрегате не сразу удается заметить обмотки проволоки, для изготовления которой обычно задействуют медь. Однако обмотки есть, только выполнены они из алюминиевых стержней и отличаются улучшенными характеристиками.

Конструкция, образованная короткозамкнутыми обмотками, называется «беличья клетка».

Внутреннее пространство заполнено пластинами из стали, а сами стержни из алюминия впрессованы в пазы, предусмотренные в сердечнике подвижного элемента. На валу генератора расположен ротор, а сам он стоит на специальных подшипниках. Фиксацию элементов агрегата обеспечивают две крышки, зажимающие вал с двух сторон. Корпус выполнен из металлического материала. Некоторые модели дополнительно оснащены вентилятором для охлаждения устройства во время работы, а на корпусе располагаются ребра.

Преимуществом генераторов является возможность их использования в сети с напряжением как в 220 В, так и с более высокими показателями. Для правильного подключения агрегата необходимо выбрать подходящую схему.

Принцип работы

Главная задача генератора заключается в выработке электрической энергии посредством энергии механической:

  • ветровой;
  • гидравлической;
  • внутренней, преобразованной в механическую.

Когда ротор начинает вращаться, в его контуре образуются магнитные силовые линии. Они проходят через обмотки, предусмотренные в статоре, в результате чего возникает электродвижущая сила. Именно она является ответственной за появление тока в цепях. Происходит это за счет подключения к устройству активных нагрузок.

Важный момент, который следует учитывать для организации бесперебойной работы, заключается в отслеживании скорости вращения вала. Она должна быть больше по сравнению с частотой, с которой образуется переменный ток. Последний показатель задают полюса статора. Если говорить проще, то в процессе выработки электроэнергии требуется обеспечить несовпадение частот. Они должны отставать на величину скольжения ротора.

При вращении вала под воздействием внешнего импульса, полученного в результате задействования механической энергии, и остаточного магнетизма возникает собственная ЭДС устройства. В итоге оба поля – подвижное и неподвижное – взаимодействуют друг с другом в динамическом режиме.

Ток, полученный в АГ, имеет небольшие значения. Для повышения выходной мощности потребуется увеличение магнитной индукции.

Зачастую достичь этого помогают дополнительные статоры конденсаторов. Их подключают к выводам катушек и внимательно следят за показателями системы.

Сфера применения

Асинхронные генераторы пользуются популярностью, и среди преимуществ подобных станций выделяют:

  • устойчивость к перегрузкам и КЗ;
  • простую конструкцию;
  • небольшой процент нелинейных искажений;
  • стабильную работу за счет небольшого значения клирфактора;
  • стабилизацию напряжения на выходе.

При подключении генератор выделяет небольшой количество

реактивного тепла, поэтому его конструкция не требует установки дополнительных охлаждающих устройств. Это позволяет выполнить надежную герметизацию внутренней полости агрегата для ее защиты от проникновения влаги, грязи или пыли.

За счет своих достоинств генераторы активно используются в качестве источников электричества в следующих сферах и областях:

  • транспортной;
  • промышленной;
  • бытовой;
  • сельскохозяйственной.

Также мощные агрегаты встречаются в автомастерских.

Кроме того, их упрощенная конструкция позволяет использовать устройства в качестве источников электрической энергии. К ним подключают аппараты для сварки, а также с их помощью организуют подачу питания важным объектам здравоохранения.

Посредством работы генераторов такого типа удается в короткие сроки соорудить и запустить ветровые и гидроэлектростанции.

Таким образом, обеспечить себя энергией могут даже удаленные от центральных сетей поселки и хозяйства.

Чем отличается от синхронного?

Основным отличием генератора асинхронного типа от синхронного является измененная конструкция ротора. Во втором варианте ротор использует проволочные обмотки. Чтобы организовать вращательное движение вала и создать магнитную индукцию, агрегат задействует автономный источник питания, которым зачастую выступает генератор меньшей мощности. Его располагают параллельно той оси, на которой располагается ротор.

Плюс синхронного генератора заключается в образовании чистой электрической энергии. Кроме того, устройство без особого труда синхронизируется с другими подобными машинами, и это тоже различие.

Единственным недостатком считают восприимчивость к перегрузкам и КЗ. Дополнительно стоит отметить, что разница между двумя видами оборудования заключается и в цене. Синхронные агрегаты более дорогие по сравнению с устройствами асинхронного типа.

Что касается клирфактора, то у асинхронных агрегатов его показатель значительно ниже. Поэтому можно утверждать, что этот вид устройств вырабатывает чистый электрический ток без каких-либо загрязнений. За счет действия подобной машины удается обеспечить более надежную работу:

  • ИБП;
  • зарядных устройств;
  • телевизионных приемников нового поколения.

Запуск асинхронных моделей происходит быстро, однако требует увеличения пусковых токов, которые запускают вращение вала. Плюсом является то, что в процессе работы

конструкция испытывает меньше реактивных нагрузок, за счет чего удалось улучшить показатели теплового режима. Кроме того, работа асинхронных генераторов более стабильная вне зависимости от того, с какой скоростью вращается подвижный элемент.

Виды

Существует несколько классификаций асинхронных генераторов. Они могут отличаться следующими факторами.

  • Типом ротора – вращающейся части конструкции.
    Сегодня выпускаемые агрегаты данного типа предусматривают в своей конструкции фазный или короткозамкнутый ротор. Первый оборудован индуктивной обмоткой, в качестве которой выступает изолированный провод. С его помощью и удается создать динамическое магнитное поле. Второй вариант – единая конструкция, имеющая цилиндрическую форму. Внутри нее расположены штыри, оборудованные двумя замыкающими кольцами.
  • Количеством рабочих фаз. Под ними подразумевают выходные или статорные обмотки, расположенные внутри устройства. Выходные при этом могут иметь одну фазу или три. Этот показатель определяет назначение генератора. Первый вариант доступен для эксплуатации при напряжении в 220 В, второй – 380 В.
  • Схемой включения. Выделяют несколько способов организации работы трехфазного генератора. Можно подключить катушки к устройству, применяя схему «звезда» или «треугольник». Также их можно разместить на полюсах неподвижного элемента – статора.

Дополнительно генераторы асинхронного типа классифицируют по наличию или отсутствию обмотки катушки самовозбуждения.

Схема подключения

Сегодня выпускают различные вариации асинхронного двигателя. Он может быть однофазным или иметь три фазы для подключения. В нем может быть предусмотрено несколько обмоток или выполнена модернизация конструкции ротора. Однако в любом случае схемы подключения устройства остаются неизменными.

Среди распространенных схем можно выделить следующие.

  • «Звезда». В этом случае необходимо взять концы обмоток статора и подключить их в одной точке. Способ подходит преимущественно для трехфазных генераторов, которые необходимо подсоединить к трехфазной линии по большему напряжению.
  • «Треугольник». Является следствием первого варианта, только подключение происходит последовательно. В результате получается, что конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, и так далее. Плюс этого способа – в возможности образования максимальной мощности в процессе работы агрегата.
  • «Звезда-треугольник». Этот метод вобрал плюсы двух предыдущих. Он обеспечивает мягкий запуск и достижение большой мощности. Для подключения потребуется использование реле времени.

Примечательно, что многоскоростные генераторы тоже имеют свои способы подключения. В основном это комбинации схем «звезда» и «треугольник» в различной их модификации.

Каждый генератор подключается к системе посредством определенной схемы, которая определяет способ выработки электроэнергии. Любой из этих способов подразумевает рациональное размещение проводов обмоток неподвижного элемента между полюсами его сердечника, только при этом подключение этих проводов осуществляется по-разному.

Как сделать своими руками?

Для начала стоит уточнить, что с нуля создать асинхронную мобильную станцию не получится. Максимум, что можно сделать, – это изготовить ротор без переделки или модернизировать двигатель асинхронного типа в альтернативную конструкцию.

Для проведения работ по модернизации ротора достаточно запастись готовым статором от мотора и провести ряд экспериментов. Главная идея сборки самодельного генератора заключается в использовании неодимовых магнитов. С их помощью удастся обеспечить ротор необходимым количеством полюсов для выработки электрической энергии.

Посредством наклеивания магнитов на заготовку, которую предварительно необходимо посадить на вал, и соблюдения полярности и угла сдвига получится добиться нужного результата. Магнитов потребуется много, минимальное количество составляет 128 штук. Готовая конструкция ротора подгоняется к статору. При выполнении этой процедуры необходимо предусмотреть зазор между зубцами и магнитными полюсами ротора. Он должен быть минимальным.

Стоит отметить, что ввиду плоской поверхности магнитиков им потребуется шлифовка. Дополнительно элементы нужно будет обточить.

В процессе важно регулярно охлаждать конструкцию, чтобы предотвратить появление деформаций и утерю магнитных свойств. Если все сделано правильно, то генератор будет работать исправно.

В процессе создания асинхронного генератора может возникнуть только одна проблема. В домашних условиях трудно изготовить идеальную конструкцию ротора, поэтому если есть возможность воспользоваться токарным станком, то лучше ею не пренебрегать. Кроме того, на подгонку деталей и их доработку потребуется много времени.

Еще один вариант, с помощью которого можно получить генератор, – это преобразование асинхронного двигателя, используемого в автомобилях. Дополнительно следует приобрести электромагнит, мощность которого будет соответствовать требованиям по отношению к будущему оборудованию. Стоит отметить, что при поиске двигателя нужно учитывать, чтобы его мощность была на половину выше показателя, которого хочется добиться в генераторе.

Чтобы получить нужную конструкцию и организовать ее эффективную работу, потребуется приобрести 3 модели конденсаторов. Каждый элемент должен быть способен выдержать напряжение в 600 и более В.

Реактивная мощность генератора асинхронного типа имеет связь с емкостью конденсатора, поэтому вычислить ее можно по формуле. Стоит отметить, что при повышении нагрузки мощность генератора растет. Таким образом, чтобы добиться стабильного напряжения в сети, потребуется увеличить емкость конденсаторов.

Про принцип работы асинхронного генератора смотрите в следующем видео.

асинхронный генератор

асинхронный генератор
asinchroninis generatorius statusas T sritis Standartizacija ir metrologija apibrėžtis Asinchroninė elektros mašina, veikianti kaip generatorius. atitikmenys: angl. induction generator vok. Asynchrongenerator, m rus. асинхронный генератор, m pranc. alternateur asynchrone, m

Penkiakalbis aiškinamasis metrologijos terminų žodynas. – Vilnius: Mokslo ir enciklopedijų leidybos institutas. Vytautas Valiukėnas, Pranas Juozas Žilinskas. 2006.

  • induction generator
  • Atemgerät

Look at other dictionaries:

  • АСИНХРОННЫЙ ГЕНЕРАТОР — асинхронная электрическая машина, работающая в генераторном режиме. Вспомогательный источник электрического тока небольшой мощности и тормозное устройство (в электроприводе) …   Большой Энциклопедический словарь

  • асинхронный генератор — Асинхронная машина, работающая в режиме генератора переменного тока [СТМЭК50 (411) 73] Тематики машины электрические вращающиеся в целом EN asynchronous generatorinduction generator …   Справочник технического переводчика

  • асинхронный генератор — асинхронная электрическая машина, работающая в генераторном режиме. Используется в основном как вспомогательный источник электрического тока небольшой мощности и тормозное устройство (в электроприводе). * * * АСИНХРОННЫЙ ГЕНЕРАТОР АСИНХРОННЫЙ… …   Энциклопедический словарь

  • асинхронный генератор — asinchroninis generatorius statusas T sritis automatika atitikmenys: angl. asynchronous generator; induction generator vok. Asynchrongenerator, m rus. асинхронный генератор, m pranc. alternateur asynchrone, m; génératrice asynchrone, f …   Automatikos terminų žodynas

  • асинхронный генератор — asinchroninis generatorius statusas T sritis fizika atitikmenys: angl. induction generator vok. Asynchrongenerator, m rus. асинхронный генератор, m pranc. alternateur asynchrone, m …   Fizikos terminų žodynas

  • Асинхронный генератор —         асинхронная электрическая машина, работающая в генераторном режиме. Ротор А. г. вращается приводным двигателем в том же направлении, что и магнитное поле, но с большей скоростью. При этом скольжение ротора становится отрицательным, на… …   Большая советская энциклопедия

  • АСИНХРОННЫЙ ГЕНЕРАТОР — асинхронная машина, работающая в генераторном режиме (первичный двигатель вращает ротор в том же направлении, что и магн. поле, но с большей угловой скоростью). А. г. не получили широкого распространения. Применяются в осн. как вспомогат.… …   Большой энциклопедический политехнический словарь

  • АСИНХРОННЫЙ ДВИГАТЕЛЬ — машина переменного тока, вращающаяся со скоростью меньшей, чем синхронная скорость (см. Синхронный генератор). Наиболее распространены трехфазные А. д., состоящие из неподвижной части статора и подвижной ротора; в пазы статора уложена трехфазная… …   Технический железнодорожный словарь

  • Генератор-двигатель система — («Генератор двигатель» система)         электропривода, система «Г Д», система Леонарда, система Электропривода, в которой исполнительный электродвигатель постоянного тока независимого возбуждения питается от генератора тока также независимого… …   Большая советская энциклопедия

  • Генератор повышенной частоты —         электромашинный, электрическая машина, преимущественно однофазная, генерирующая ток в диапазоне частот от 100 до 10000 гц (иногда выше) и применяющаяся главным образом в качестве источника питания установок индукционного нагрева металлов …   Большая советская энциклопедия

Анализ устойчивости авиационного асинхронного генератора


Please use this identifier to cite or link to this item: http://earchive. tpu.ru/handle/11683/60990

Title: Анализ устойчивости авиационного асинхронного генератора
Authors: Щербакова, Елизавета Петровна
metadata.dc.contributor.advisor: Гарганеев, Александр Георгиевич
Keywords: асинхронный генератор; самовозбуждение; емкостное возбуждение; устойчивость; система генерации; asynchronous generator; self-excitation; capacitive excitation; stability; generation system
Issue Date: 2020
Citation: Щербакова Е. П. Анализ устойчивости авиационного асинхронного генератора : бакалаврская работа / Е. П. Щербакова ; Национальный исследовательский Томский политехнический университет (ТПУ), Инженерная школа энергетики (ИШЭ), Отделение электроэнергетики и электротехники (ОЭЭ) ; науч. рук. А. Г. Гарганеев. — Томск, 2020.
Abstract: Целью работы является исследование устойчивости авиационного асинхронного генератора с самовозбуждением. Объектом исследования является асинхронный генератор с самовозбуждением. В результате работы получены математические выражения и условия самовозбуждения АГ с позиции теории автоматического управления. Показано, что неустойчивость системы является необходимым условием для процесса генерирования, при этом существуют критические значения емкости и сопротивления нагрузки, при которых будет происходить срыв генерирования электроэнергии.
The aim of the work is to study the stability of aircraft self-excited asynchronous generator. The object of study is an asynchronous generator with self-excitation. As a result of the work, mathematical expressions and conditions for self-excitation of the AG from the standpoint of the theory of automatic control are obtained. It is shown that system instability is a necessary condition for the generation process, while there are critical values ??of the capacitance and load resistance at which the generation of electricity will be interrupted.
URI: http://earchive. tpu.ru/handle/11683/60990
Appears in Collections:Выпускные квалификационные работы (ВКР)

Items in DSpace are protected by copyright, with all rights reserved, unless otherwise indicated.

Трекеры — системы ориентации солнечных батарей

Асинхронный генератор — это работающая в генераторном режиме асинхронная электрическая машина (ел.двигатель).

При помощи приводного двигателя (в нашем случае ватродвигателя) ротор асинхронного электрогенератора вращается в одном направлении с магнитным полем. Скольжение ротора при этом становится отрицательным, на валу асинхронной машины появляется тормозящий момент, и генератор передает энергию в сеть.

Для возбуждения электродвижущей силы в его выходной цепи используют остаточную намагниченность ротора. Для этого применяются конденсаторы.

Асинхронные генераторы не восприимчивы к коротким замыканиям.

Асинхронный генератор устроен проще синхронного (например автомобильного генератора): если у последнего на роторе помещаются катушки индуктивности, то ротор асинхронного генератора похож на обычный маховик. Такой генератор лучше защищен от попадания грязи и влаги, более устойчив к короткому замыканию и перегрузкам, а выходное напряжение асинхронного электрогенератора отличается меньшей степенью нелинейных искажений. Это позволяет использовать асинхронные генераторы не только для питания промышленных устройств, которые не критичны к форме входного напряжения, но подключать электронную технику.

Именно асинхронный электрогенератор является идеальным источником тока для приборов, имеющих активную (омическую) нагрузку: электронагревателей, сварочных преобразователей, ламп накаливания, электронных устройств, компьютерную и радиотехнику.

Преимущества асинхронного генератора

К таким преимуществам относят низкий клирфактор (коэффициент гармоник), характеризующий количественное наличие в выходном напряжении генератора высших гармоник. Высшие гармоники вызывают неравномерность вращения и бесполезный нагрев электромоторов. У синхронных генераторов может наблюдаться величина клирфактора до 15%, а клирфактор асинхронного электрогенератора не превышает 2%. Таким образом, асинхронный электрогенератор вырабатывает практически только полезную энергию.

Еще одним преимуществом асинхронного электрогенератора является то, что в нем полностью отсутствуют вращающиеся обмотки и электронные детали, которые чувствительны к внешним воздействиям и довольно часто подвержены повреждениям. Поэтому асинхронный генератор мало подвержен износу и может служить очень долго.

На выходе наших генераторов идет сразу 220/380В переменного тока, который можно использовать напрямую к бытовым приборам (например обогреватели), для зарядки аккумуляторов, для подключения к пилораме, а также для параллельной работы с традиционной сетью. В этом случае Вы будете оплачивать разницу потребленной из сети и сгенерированной ветряком. Т.к. напряжение идет сразу промышленных параметров, то Вам не понадобятся различные преобразователи (инверторы) при прямом включении ветрогенератора к Вашей нагрузке. Например Вы можете напрямую подключить к пилораме и при наличии ветра — работать так, как если бы Вы просто подключились к сети 380В.

ДОПОЛНЕНИЕ: Если ротор асинхронной машины, включенной в сеть с напряжением U1, вращать посредством первичного двигателя в направлении вращающегося поля статора, но со скоростью n2>n1, то движение ротора относительно поля статора изменится (по сравнению с двигательным режимом этой машины), так как ротор будет обгонять поле статора.

При этом скольжение станет отрицательным, а направление э.д.с. Е1, наведенной в обмотке статора, а следовательно, и направление тока I1 изменятся на противоположное. В результате электромагнитный момент на роторе также изменит направление и из вращающего (в двигательном режиме) превратится в противодействующий (по отношению к вращающему моменту первичного двигателя). В этих условиях асинхронная машина из двигательного перейдет в генераторный режим, преобразуя механическую энергию первичного двигателя в электрическую. При генераторном режиме асинхронной машины скольжение может изменяться в диапазоне

− ∞ < s < 0,

при этом частота э. д.с. асинхронного генератора остается неизменной, так как она определяется скоростью вращения поля статора, т.е. остается такой же, что и частота тока в сети, на которую включен асинхронный генератор.

Ввиду того, что в генераторном режиме асинхронной машины условия создания вращающегося поля статора такие же, что и в двигательном режиме (и в том и в другом режимах обмотка статора включена в сеть с напряжением U1), и потребляет из сети намагничивающий ток I0, то асинхронная машина в генераторном режиме обладает особыми свойствами: она потребляет реактивную энергию из сети, необходимую для создания вращающегося поля статора, но отдает в сеть активную энергию, получаемую в результате преобразования механической энергии первичного двигателя.

В отличие от синхронных асинхронные генераторы не подвержены опасностям выпадения из синхронизма. Однако асинхронные генераторы не получили широкого распространения, что объясняется рядом их недостатков по сравнению с синхронными генераторами.

Асинхронный генератор может работать и в автономных условиях, т.е. без включения в общую сеть. Но в этом случае для получения реактивной мощности, необходимой для намагничивания генератора, используется батарея конденсаторов, включенных параллельно нагрузке на выводы генератора.

Непременным условием такой работы асинхронных генераторов является наличие остаточного намагничивания стали ротора, что необходимо для процесса самовозбуждения генератора. Небольшая э.д.с. Еост, наведенная в обмотке статора, создает в цепи конденсаторов, а следовательно, и в обмотке статора небольшой реактивный ток, усиливающий остаточный поток Фост. В дальнейшем процесс самовозбуждения развивается, как и в генераторе постоянного тока параллельного возбуждения. Изменением емкости конденсаторов можно изменять величину намагничивающего тока, а следовательно, и величину напряжения генераторов. Из-за чрезмерной громоздкости и высокой стоимости конденсаторных батарей асинхронные генераторы с самовозбуждением не получили распространения. Асинхронные генераторы применяются лишь на электростанциях вспомогательного значения малой мощности, например в ветросиловых установках.
